iMac Intel 27" Retina 5K Display 2020 Klebestreifen am Display ersetzen

Wenn du dein altes Display wiederverwenden willst, dann musst du auch die Kleberreste auf der Rückseite des Displays beseitigen.

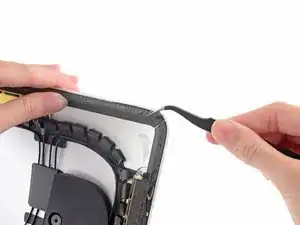

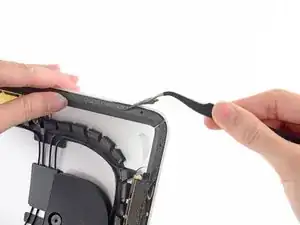

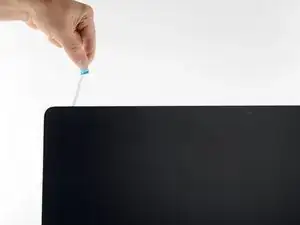

Ziehe die alten Klebestreifen mit den Fingern oder einer Pinzette ab. Beginne unten und ziehe nach oben in Richtung Oberkante des Gerätes.

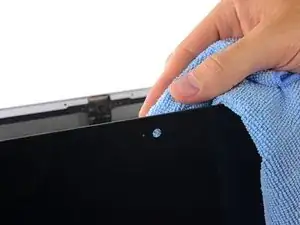

Reinige nach dem Entfernen aller Kleberreste die Klebestellen mit 90%igem (oder mehr) Isopropylalkohol und einem fusselfreien Tuch. Wische nur in eine Richtung, nicht vor und zurück.

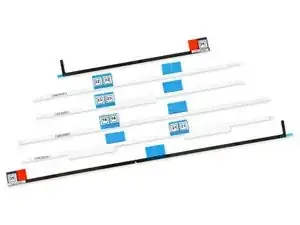

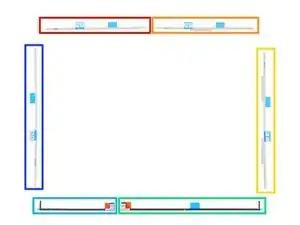

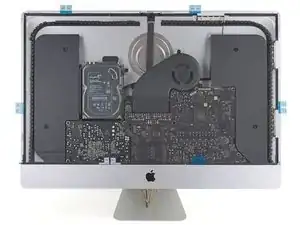

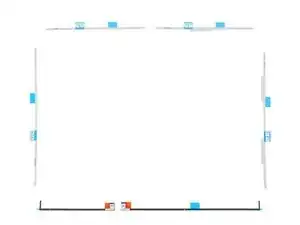

Lege die Klebestreifen geordnet vor dir aus, damit du keinen versehentlich an der falschen Stelle einbaust:

Streifen 22 oben links

Streifen 23 oben rechts

Streifen 21 senkrecht an der rechten Seite

Streifen 25 unten rechts, mit der dunklen Seite nach oben

Streifen 26 unten links, mit der dunklen Seite nach oben

Streifen 16 senkrecht an der linken Seite

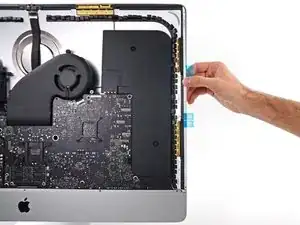

Beginne mit Streifen 21, der auf die rechte senkrechte Seite des iMac-Gehäuses kommt.

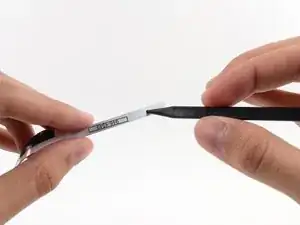

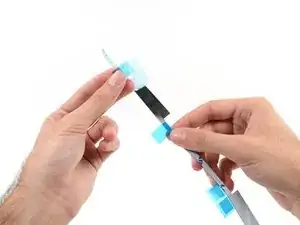

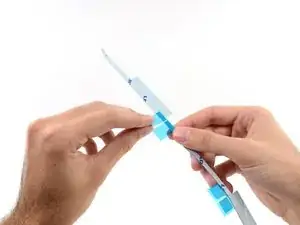

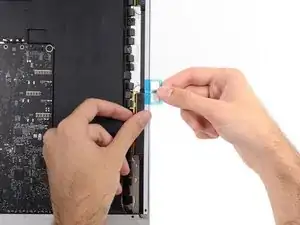

Ziehe den kurzen Schutzstreifen auf der Rückseite des Klebestreifens ab.

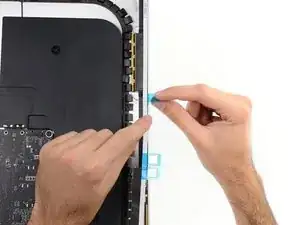

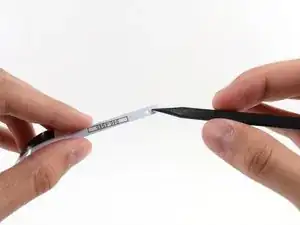

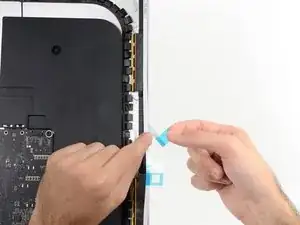

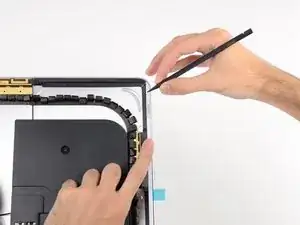

Setze die Spitze eines Spudgers am Ende des Streifens dort ein, wo du eben die Schutzfolie abgezogen hast. Setze den Spudger von der Seite ein, auf der sich noch die weiße Schutzfolie befindet.

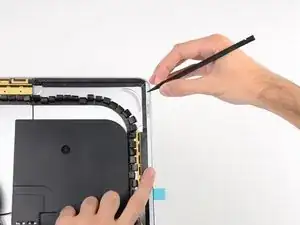

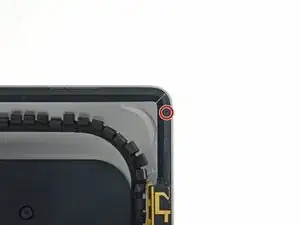

Lasse die Spitze des Spudgers weiterhin im Loch des Klebestreifens, und drücke sie in das entsprechende Loch im Rahmen des iMac.

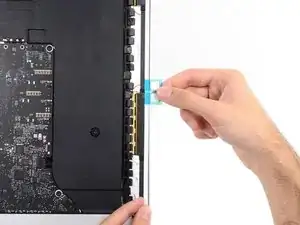

Die Spitze verankert so die Position des Streifens. Positioniere ihn korrekt an der rechten Kante, ziehe vorsichtig am Spudger, um den Klebestreifen zu spannen, und drücke ihn am Rahmen fest.

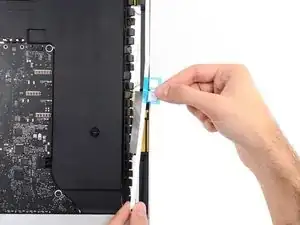

Wenn du sicher bist, dass die obere Hälfte des Klebestreifens gut sitzt, ziehe die lange blaue Schutzfolie auf der Rückseite des Streifens ganz ab.

Richte den unteren Teil des Streifens an der rechten Kante des Rahmens aus und klebe ihn fest.

Glätte den Streifen mit deinem Finger. Achte darauf, dass er parallel zur rechten Kante des Rahmens ausgerichtet ist und glatt liegt.

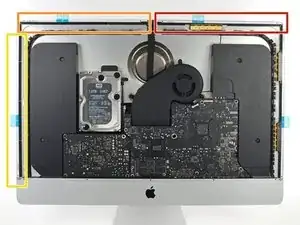

Arbeite dich gegen den Uhrzeigersinn rings um den iMac herum, und füge drei weitere Klebestreifen auf gleiche Art und Weise hinzu:

Streifen 23 oben rechts

Streifen 22 oben links

Streifen 16 senkrecht an der linken Seite

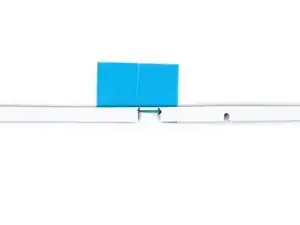

Beim iMac 27" Retina 5K Display passen die blauen Laschen des Streifens nicht exakt auf die obere Antenne wie beim Nicht-5K-Modell. Das ist völlig in Ordnung und hat keinerlei Einfluss auf die Funktion des Klebestreifens oder der Antenne.

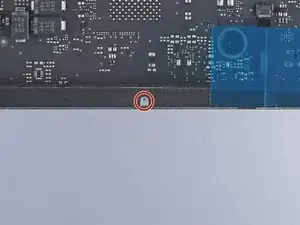

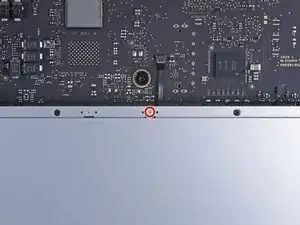

Das Mikrofon ist eine kleine Öffnung in der Mitte zwischen zwei etwas größeren Öffnungen.

Lege Streifen 25 mit der weißen Seite nach oben auf deine Arbeitsfläche, so dass die Aussparung für das Mikrofon von dir weg zeigt.

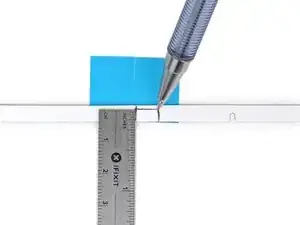

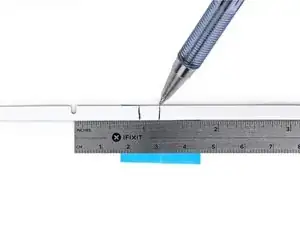

Markiere zwei Stellen Stellen für einen späteren Schnitt. Miss dazu von der Mitte der Aussparung aus:

Die erste Marke ist 23 mm rechts von der Mitte der Aussparung aus.

Die zweite Marke ist 29 mm rechts von der Mitte der Aussparung aus.

Drehe den Klebestreifen herum, so dass die Aussparung zu dir hin zeigt.

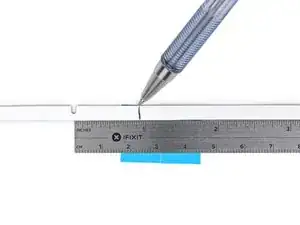

Zeichne nun eine weitere Linie zwischen den beiden anderen 4 mm von der Unterkante entfernt.

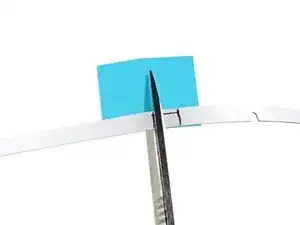

Schneide nun entlang der eingezeichneten Linien; benutze dazu eine Schere oder einen scharfen Cutter/Rasierklinge.

Lege den Klebestreifen probeweise auf den iMac und kontrolliere, ob die Ausschnitte gut auf die Mikrofone passen, bevor du die Schutzfolie abziehst.

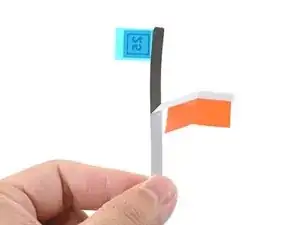

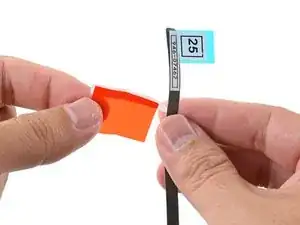

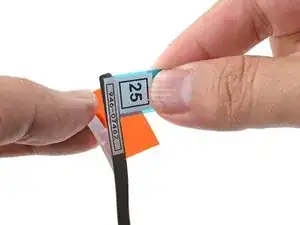

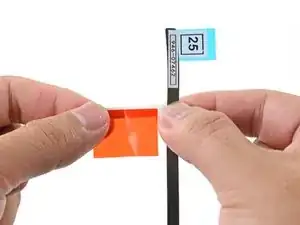

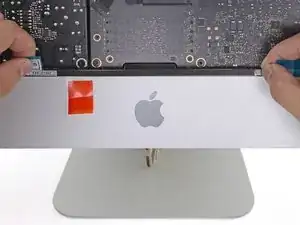

Fasse die rote Zuglasche an Streifen 25 an und ziehe ungefähr 5 cm der weißen Schutzfolie ab.

Falte die abgelöste weiße Schutzfolie rechtwinklig ab und drücke den Falz mit den Fingern fest.

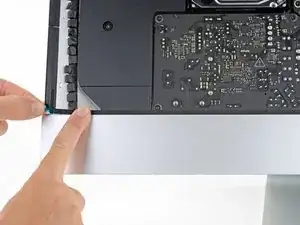

Richte den Klebestreifen an der Unterkante aus, wobei du darauf achten musst, dass die Erhebung für das Mikrofon in die Ausbuchtung im Klebestreifen passt.

Wenn dein iMac keine Mikrofonöffnung hat, dann musst du das rechte Ende des Streifens so ausrichten, dass der L-förmige Knick neben dem rechten senkrechten Klebestreifen sitzt. Der L-förmige Knick darf nicht den rechten senkrechten Klebestreifen überdecken.

Wenn der Streifen korrekt ausgerichtet ist, setze die Klebefläche am linken Rand auf den iMac, so dass Position gesichert ist.

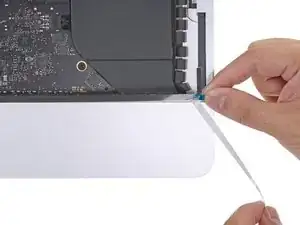

Ziehe die weiße Schutzfolie von der Rückseite des Streifens ab, so dass die restliche Klebefläche zum Vorschein kommt.

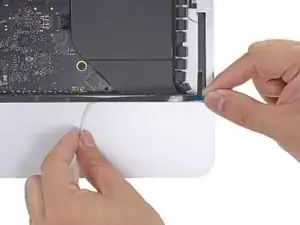

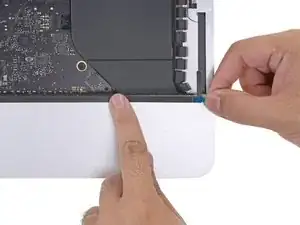

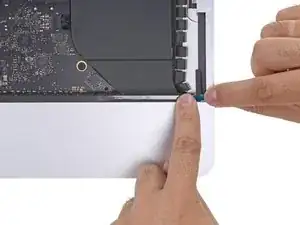

Fahre mit den Fingern entlang des ganzen Streifens, damit er gerade und faltenfrei sitzt, drücke ihn dabei nach unten, damit er festklebt.

Wiederhole die vorigen Schritte für den unteren linken Klebestreifen (Streifen 26) und platziere ihn entlang der unteren linken Kante des iMac.

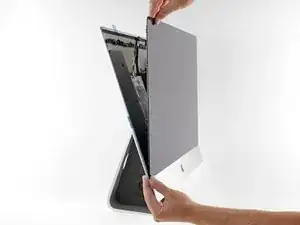

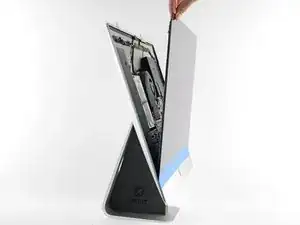

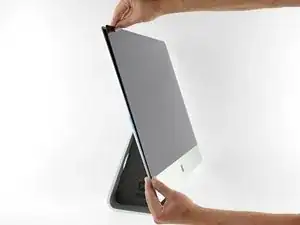

Lege das Display vorsichtig auf den iMac auf und richte es genau aus.

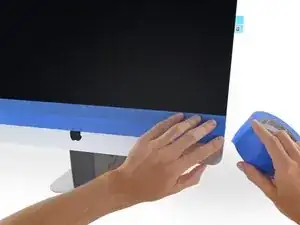

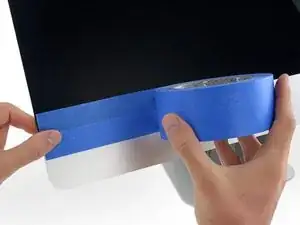

Nimm Maler-Klebeband und klebe die Unterkante des Displays am Gehäuse des iMac fest.

Wenn du schon überprüft hast, ob dein iMac richtig funktioniert und wieder verschlossen werden kann, dann gehe gleich zu Schritt 22 über.

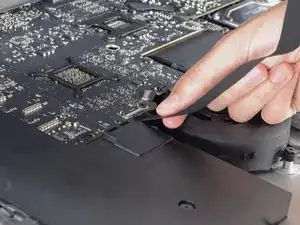

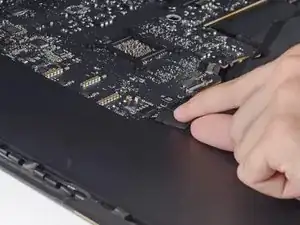

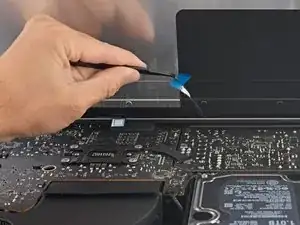

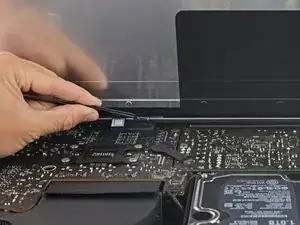

Verbinde vorsichtig den Stecker des Displaydatenkabels mit seinem Anschluss auf dem Logic Board. Achte darauf, dass er gerade im Anschluss steckt und schiebe ihn ganz ein.

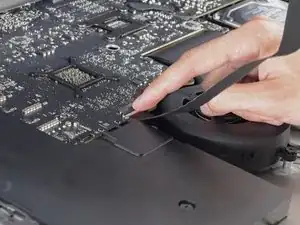

Klappe den Sicherungsbügel des Displaydatenkabelsteckers im Anschluss nach unten.

Stecke den Stecker des Displayversorgungskabels in seinen Anschluss auf dem Logic Board.

Lege das Display zurück in das hintere Gehäuse des iMac.

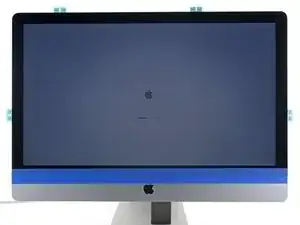

Wenn alle Funktionen des iMacs in Ordnung sind, dann löse die Displaykabel und klappe das Display vorsichtig nach vorne.

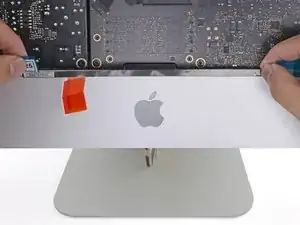

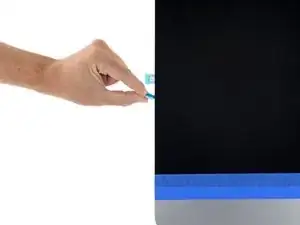

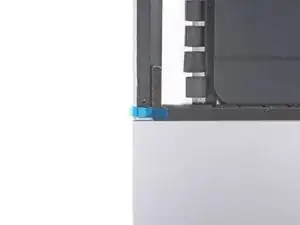

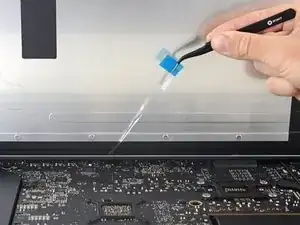

Entferne den Schutzfilm von den beiden unteren Streifen, indem du von oben her mit einer Pinzette hineingreifst und die blauen Laschen gerade von der Unterkante des Displays nach oben ziehst.

Verbinde zum letzten Mal die Versorgungs- und Datenkabel des Displays.

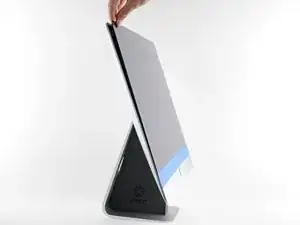

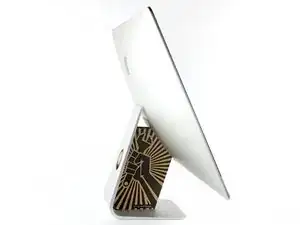

Stütze in den folgenden Schritten das Display beim Entfernen der Schutzfilms mit einer Hand ab, oder lehne das Display leicht gegen das hintere Gehäuse des iMacs.

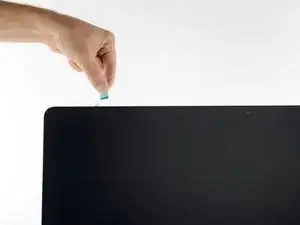

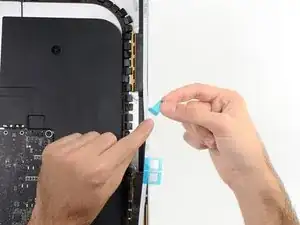

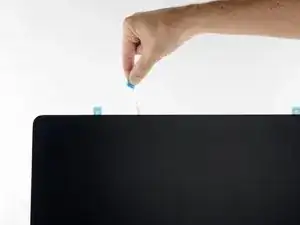

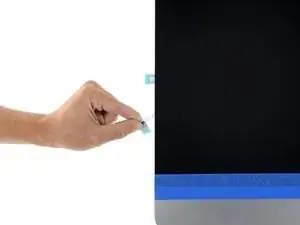

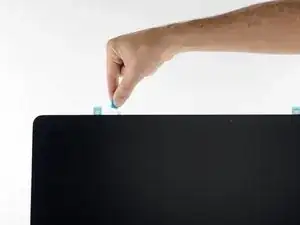

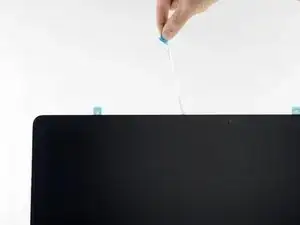

Entferne eine Seite des Schutzfilms vom oberen linken Streifen, indem du die Zuglasche direkt nach oben ziehst.

Entferne die andere Seite des Schutzfilms vom oberen linken Streifen.

Wiederhole die vorherigen Schritte und entferne die Schutzfolien von allen restlichen Klebestreifen.

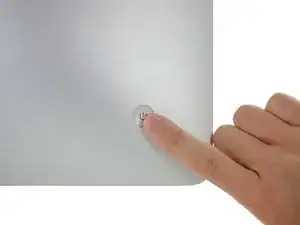

Damit der Kleber gut hält, musst du den iMac flach auf seine Rückseite legen (mit dem Bildschirm nach oben) und sorgfältig, aber fest auf alle vier Kanten des Displays drücken.

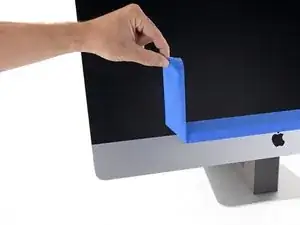

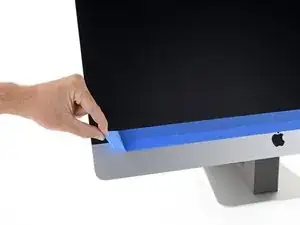

Entferne das Klebeband, welches das Display am hinteren Gehäuse befestigt.
