iMac Intel 21,5" EMC 2544 Kamera- und Mikrofonkabel austauschen

Schritt 1

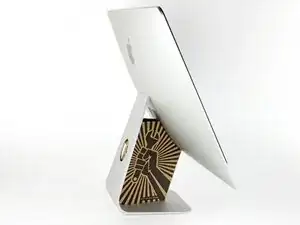

Wenn sich beim Reparieren das Gelenk des Fußes frei bewegen kann, ist es schwierig am iMac zu arbeiten. Mit Hilfe unserer iMac Reparaturhilfe geht es leichter und schneller.
Wenn du die Reparaturhilfe aus Karton von iFixit hast, dann baue sie erst mit Hilfe dieser Anleitung zusammen.
Bevor du anfängst am iMac zu reparieren: Ziehe den Netzstecker. Drücke den Einschaltknopf und halte ihn 10 Sekunden lang gedrückt. Du entlädtst dadurch die Kondensatoren im Netzteil.
Sei sehr vorsichtig und greife keine Leitungen oder Lötstellen auf der Rückseite der Netzteilplatine an. Fasse die Platine nur an den Kanten an.

I have (21.5 inch, mid 2017, 2.3 ghz) base model same as this but not 4k. How much max ram can I install in my iMac??

This guide contains many extra steps for what should be a straight forward, simple parts replacement without disturbing more than the display, left hand speaker and removal of 4 logic board screws for play. Nothing else except for the left hand speaker wire & iSight cable from logic board, the lower support bracket and loosening the speaker so as to move it around a bit.

For the ram, I bent a pair of cheap tweezers long ago supplied with these replacement kits to the perfect angle for holding, locating and inserting the ram into the slots under the logic bd after moving each retainer w/spudger and popping out the old. Pay attention to the orientation of the ram when removing/inserting the ram! An automotive mirror is handy along with a small flashlight for closeups. Once the ram is aligned properly substitute your fingers for the tweezers, ease it into the slot, push up & engage! Reinstall screws and all else. I have done this job successfully this way countless times. For a tweezers pic contact me!

Ross Elkins - 13/03/22

Additionally, if a blade is present, I install the OSx system on the blade and everything else, apps and home folders on the new SSD. You get the very fast boot off of the blade and the full ssd for all else!

Ross Elkins -

Schritt 2

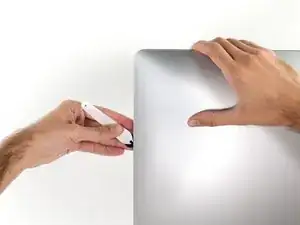

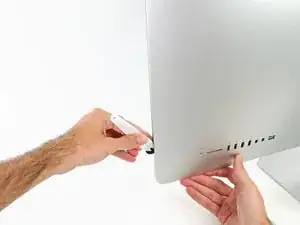

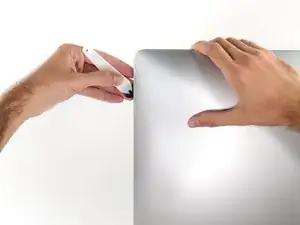

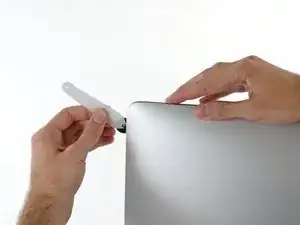

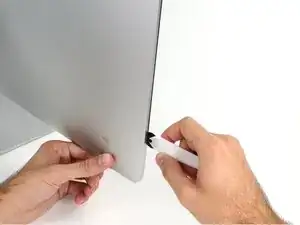

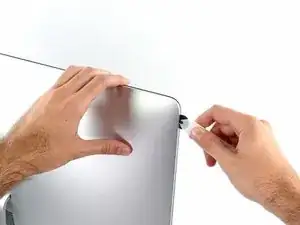

Beginne an der linken Seite des Displays, auf der Seite der Ein-/Aus-Taste, und schiebe das iMac Opening Tool zwischen Das Glaspanel und das Rückgehäuse.
Das iMac Opening Tool verhindert, dass es zu tief in das Gerät gesteckt wird. Solltest du jedoch ein anderes Werkzeug benutzen, stelle sicher, dass du es nicht weiter als 0,95cm in den iMac steckst. Es besteht sonst die Gefahr, Antennenkabel zu durchtrennen und großen Schaden anzurichten.
Arbeite vorsichtig! Das Glas bricht leicht, wenn es zu stark belastet wird. Erwärme die Kanten mit einem Haartrockner und löse das Klebeband ab, wenn die Raumtemperaturen niedrig sind.

Always use a hairdryer!! I cracked my glass

8bit !!! - 14/11/20

Schritt 3

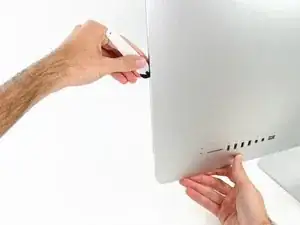

Benutze das Werkzeug wie einen Pizzaschneider - rolle es entlang des Schlitzes und es wird den Schaumkleber in der Mitte durchschneiden.
Stelle sicher, dass du den Griff immer hinter dem Rad hinterher schiebst. Ansonsten könnte das Rad aus dem Griff herausrutschen.

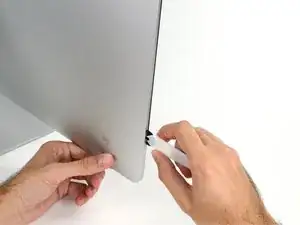

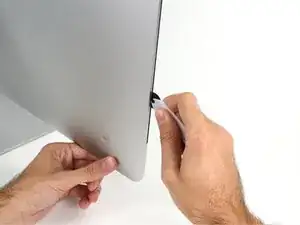

Fahre mit dem Werkzeug entlang der linken Displayseite.

Schritt 4

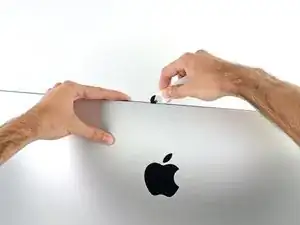

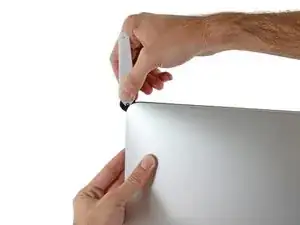

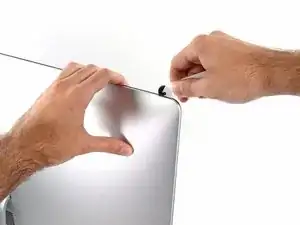

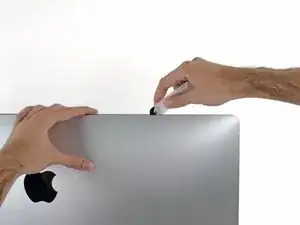

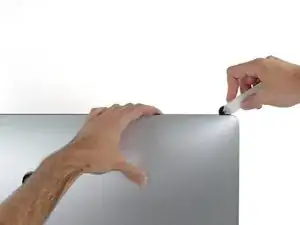

Fahre mit dem Werkzeug um die obere linke Ecke.

Schritt 5

Schneide den Kleber entlang der oberen linken Displayseite durch.

Schritt 6

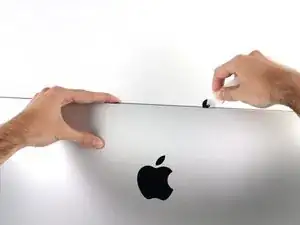

Schneide den Kleber entlang der oberen Displayseite durch.
Du solltest mit dem Gerät immer etwas durch den Teil vor- und zurückrollen, den du bereits durchgeschnitten hast, um so viel wie möglich von dem Kleber zu lösen.

Schritt 7

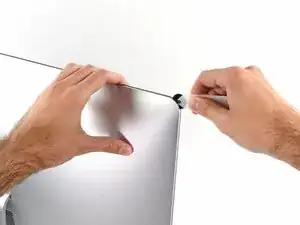

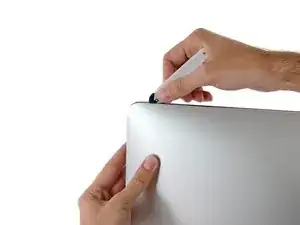

Fahre nun mit dem Werkzeug um die obere rechte Ecke des Displays.

Schritt 8

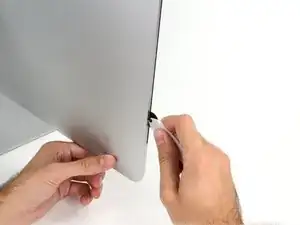

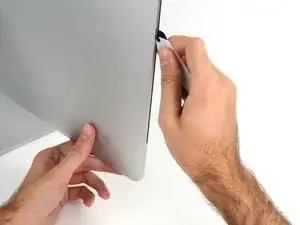

Fahre mit dem Werkzeug entlang der rechten Displayseite abwärts.

Schritt 9

Schneide den Rest des Klebers an der rechten Seite des Gehäuses bis ganz nach unten durch.
Jetzt solltest du das Werkzeug noch einmal zurück um das Gerät schieben, um so viel wie möglich von dem Kleber zu lösen.

Schritt 10

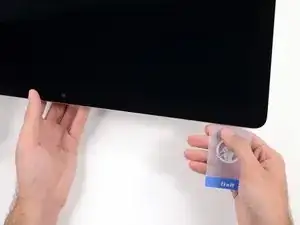

Das Opening Tool hat schon den größten Teil der Arbeit erledigt, jedoch klebt das Display immer noch etwas am Rahmen. Eine Plastikkarte ist nötig, um noch den letzten Rest an Kleber zu lösen.
Lege den iMac mit dem Display nach oben auf einen Tisch.

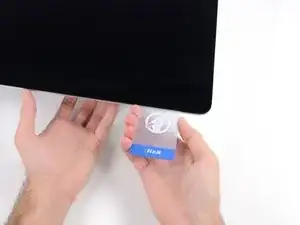

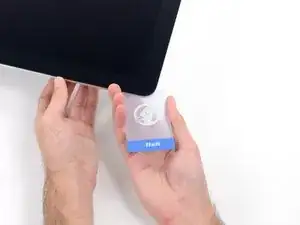

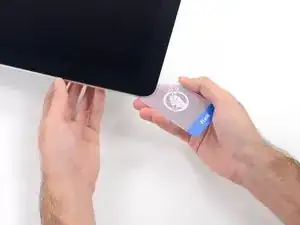

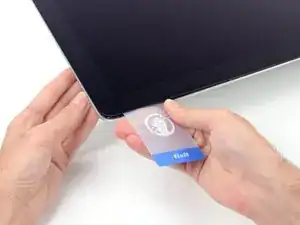

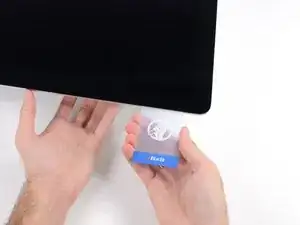

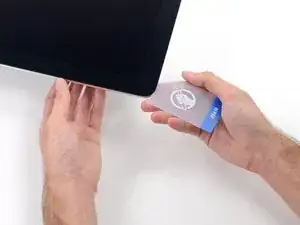

Beginne an der oberen rechten Ecke des iMacs und schiebe eine Plastikkarte zwischen Display und Rahmen.
Achte darauf, dass du die Karten nicht weiter als 0,95cm in den iMac steckst. Es besteht sonst die Gefahr, dass Komponenten im Inneren beschädigt werden.

Don't forget to place the mac face up on the table. Unlike older models, there is no more flap at the bottom holding the display in place. If you do these steps with the Mac upright, the screen will pop out, hit your table, and shatter :( Don't ask me how I know.

John M - 22/03/17

So sorry. Thanks for that caution.

Ted Horodynsky - 23/04/17

Using suction cups (the ones that were made for removing the magnetic front glass on the 2011 and earlier iMacs) work well too. Place one in each top corner, while the Mac is lying face up on a table, and gently pull and it will separate the display from the main body. You might need to do a little more slicing around the edges if you did not get all the way through the first time with the roller. Then you can lift the display up at an angle to disconnect the cables.

Peter Hillman - 18/10/20

This was a great idea, worked well for me. Thanks!

Florin -

Schritt 11

Drehe die Plastikkarte leicht, um den Abstand zwischen Display und Rahmen zu vergrößern.
Bewege die Karte vorsichtig und langsam, und beanspruche das DIsplayglas nicht übermäßig. Eine Lücke von einem halben Zentimeter ist ausreichend.

Schritt 12

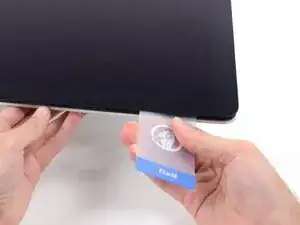

Schiebe die Karte in Richtung der Mitte des Displays, um den Rest des Klebers an der oberen rechten Ecke durchzutrennen.
Höre vor der iSight Kamera auf, den Kleber durchzutrennen. Ansonsten besteht die Gefahr, sie zu beschädigen.

Schritt 13

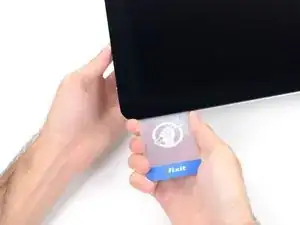

Schiebe die Karte wieder in die obere rechte Ecke und lasse sie dort stecken, um zu verhindern, dass der Kleber das Display wieder festklebt.

Schritt 14

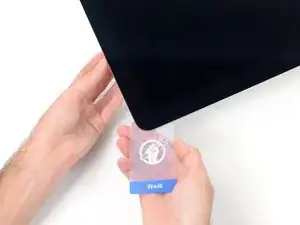

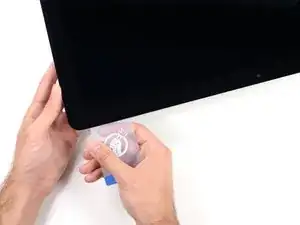

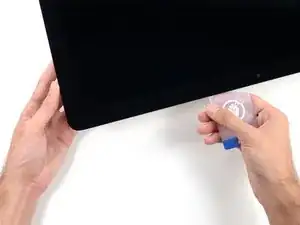

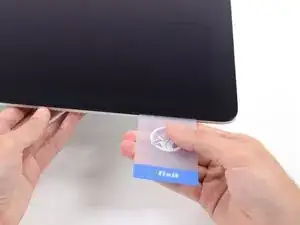

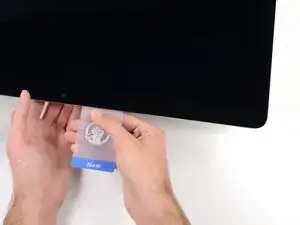

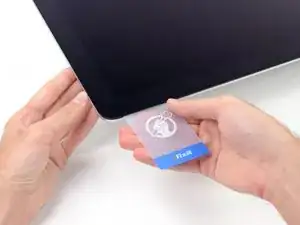

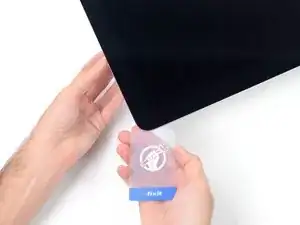

Schiebe eine zweite Karte in den Spalt zwischen Display und Rahmen an der oberen linken Ecke des iMacs.

Schritt 15

Drehe die Karte vorsichtig nach oben, um den Abstand zwischen Display und Rahmen leicht zu vergrößern.
Genau wie an der anderen Seite, bewege die Karte nur langsam, damit der Kleber genügend Zeit hat, um sich zu lösen, und das Displayglas nicht überbeansprucht wird.

Schritt 16

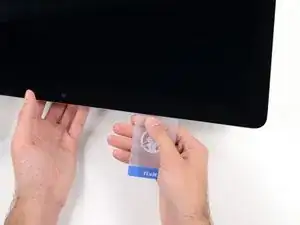

Schiebe die Plastikkarte in Richtung Mitte und höre wieder vor der iSight Kamera auf.

Schritt 17

Schiebe die Karte wieder an die obere, linke Ecke.

Schritt 18

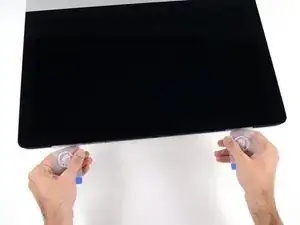

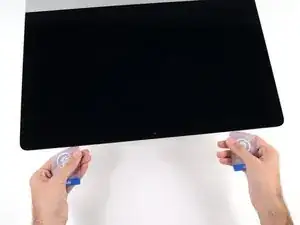

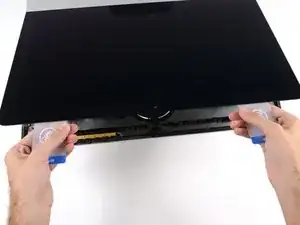

Schiebe beide Plastikkarten zwischen Display und Gehäuse und fange an, sie leicht zu drehen, um den Abstand zwischen Gehäuse und Display zu vergrößern.
Wenn Teile des Displays sich nicht zu lösen scheinen, höre auf zu drehen und nimm eine der Karten, um in diesen Bereichen den Kleber ein weiteres Mal durchzutrennen.
Beginne, die obere Seite des Displays vom Rahmen hochzuheben.
Hebe das Display nur einige Zentimeter an. Es ist immer noch durch das Display-Datenkabel und das Stromversorgungskabel mit dem Logic Board des iMacs verbunden.

Ne forcez surtout pas et soulevez l’écran par les deux extrémités ! Il faut que tous les adhésifs soient bien découpés pour que l’écran se dégage du boitier sans effort. Toute torsion de l’écran peut entraîner une superbe fissure sur le verre :-/

mf - 14/11/20

Schritt 19

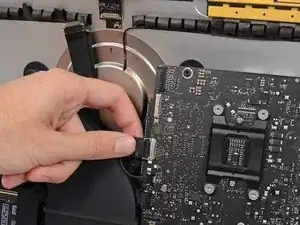

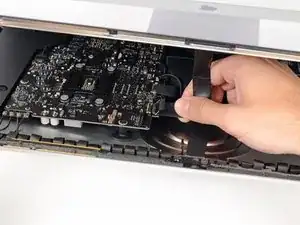

Während du das Display mit einer Hand nach oben hältst, trenne mit der anderen Hand das Stromkabel des Displays. Achte darauf, dass du das Kabel nur an der Plastiklasche herausziehst, und nicht an den farbigen Drähten.
Hebe den Display nur so weit an, dass du genug Platz hast, um an den Anschluss zu kommen, jedoch nicht so weit, dass du das Kabel dehnst und den Anschluss beanspruchst (~20cm).

As seen in photo:

bottom cable pulls up

top cable cable pulls right, after safety clip opened

airshack - 07/02/20

Schritt 20

Klappe die Metalllasche am Anschluss des Display-Datenkabels mit einem Spudger hoch.
Ziehe das Display-Datenkabel vorsichtig aus seinem Sockel auf dem Logic Board.
Achte darauf, dass du das Display-Datenkabel gerade aus dem Sockel herausziehst.

Schritt 21

Hebe den Bildschirm an, bis er fast senkrecht ist.
Es gibt immer noch einen Klebestreifen an der unteren Kante des Bildschirms, der den Bildschirm wie eine Art Scharnier mit dem Gehäuse verbindet. Klappe den Bildschirm einige Male auf und zu, um den Kleber zu lösen.

There are pull tabs at each side off the bottom edge to allow easy release of the tape

DarrenG - 26/05/20

DarrenG’s observation about the pull tabs saved me a ton of time trying to pry the display as per the original instructions. Thanks!

lesfam5 -

Schritt 22

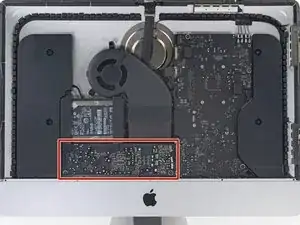

Berühre keinesfalls die Leitungen oder Lötstellen der Kondensatoren auf der Rückseite des Netzteils. (rot markiert)

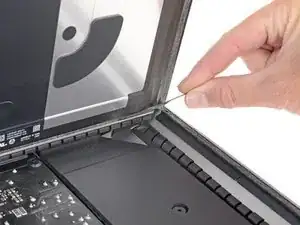

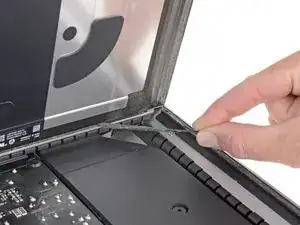

Fasse die kleine Lasche am Ende einer der Klebestreifen an der Unterkante des Displays, ziehe sie zur Oberkante des iMacs hin und entferne sie.
Wiederhole das Ganze für den anderen Klebestreifen.
Wenn einer der beiden Klebestreifen abreißt, bevor er ganz entfernt werden kann, dann trenne den restlichen Kleber mit einer Plastikkarte auf

The roller tool for slicing open the display works great for this step. Get in there like using the card and roll across the bottom to slice through the remaining adhesive.

Peter Hillman - 18/10/20

Schritt 23

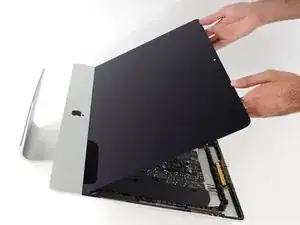

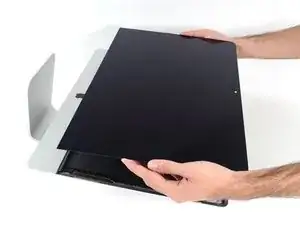

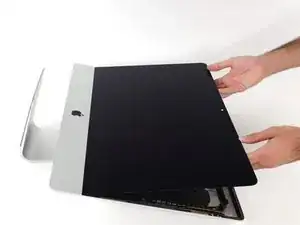

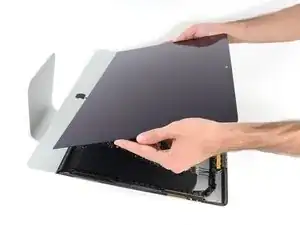

Hebe den Bildschirm nach oben aus dem Rahmen heraus und entferne ihn aus dem iMac .
Möglicherweise musst du an einer Seite den Bildschirm anheben, damit sich der Rest des Klebebandes ablösen lässt.
Sei vorsichtig bei der Handhabung des Bildschirms. Er ist groß, schwer und aus Glas.
Klebe beim Zusammenbau das Display mit Hilfe unserer Display-Klebeanleitung wieder fest.

After removing the display, I also removed the 3 screws for the processor fan, disconnected the power connector for it and set the fan shroud aside. Disconnecting the remaining cable (similar style to 1 of the cables for the display) that is in the way of the RAM chips is all that's left to do. I was then able to access and quickly remove the two Apple-provided RAM chips, and replace them with 3rd party RAM. Turning the iMac on its side, so that it's in a position where you're physically putting the RAM chips DOWNWARD into their respective slots is the best way to go about uninstalling and reinstalling the chips. Using a narrow but long'ish plastic spudger tool is the best way to defeat the spring-tabs which hold the RAM chips in place. After removing the LCD display, changing the RAM is about a 10 minute process!! And I'd SURE prefer not to remove all the parts and risk damage to the iMac via the standard procedure listed. As per usual, take your time and work gently :-)

Mitch K - 09/09/17

Teardown the whole machine just to change RAM? While preparing to comment on this procedure I just noticed the comment made by Mitch K above. I ran pretty much the same procedure that he describes this afternoon (steps 1-23, 43-45, and step 55). Then I swapped out the original 2x4GB RAM chips for 2x8GB chips by reaching behind the logic board, releasing the spring retaining clips one chip at a time (starting with the chip further away from the logic board), pivoting the RAM towards the back of the machine, and then carefully sliding it out of the slot. I easily slid in the new chips and then pivoted them to lock them down. No hassle, no time lost. As Mitch K states above, not only is this “shortcut” method much quicker and easier, but it provides less risk of damaging cables, sockets and other delicate components during a total teardown. Why mess with the power supply board just to change RAM? I do not advise to follow the current iFixit.com procedure written by Sam Lionheart, regardless of user skill-level.

nycsandor - 07/04/18

THAT sounds one !&&* of a lot easier than the full tear down. I wonder if there’s a video of the process described by Mitch K? Adding that to these verbal instructions would really help relieve the apprehension and anxiety around the process! I do sometimes find the additional warnings, though appreciated from a “safety first” perspective, are somewhat overstated. It’s been a very long time since I shorted out RAM, or fried a PCB, or broke a connector, regardless of how finicky, fragile or awkwardly designed and positioned. I may have WANTED to break something, and the air might be blue for a few seconds, but inevitably, things go back together, the start button gets pressed, the startup chime sounds, and we’re in business. Practice DOES make as close to perfect we are likely to get.

bruce - 06/07/18

Mitch has the exact method that works a treat. You don’t need to follow steps 24-37 and also 40-63. Step 51 is the step to remove the camera cable and is needed. Steps 38 and 39 are for the Fan. That is all that is needed. Done quite a few like this.

Be careful not to drop the RAM down the back of the logic board!

By NOT removing all the other stuff you can avoid either damaging it or forgetting to plug in a cable.

Charlie Nancarrow - 28/07/19

I just trued this shortcut and it was not successful. I was not able to seat both RAM chips with this shortcut, and managed to slightly damage one of the retainer clips. I simply could not manipulate the chips into and out of the slots effectively without taking everything apart as described in the full set of steps.. I ended up retracing my steps and following the entire procedure, carefully, and that worked without incident. So, bottomline, it is definitely more work to follow all the steps but from my experience, it is decidedly safer. Your mileage may, of course, vary. It was successful in the end, and I swapped out the hard drive with an ssd during the same procedure and my machine is very, very much faster.

jan - 09/01/20

I have completed by following the Mitch K post and it is much easier than stripping down the whole thing, just be aware that to remove and replace the ram chips means working in a tight space, you need slim fingers and don’t be tempted to use force, take your time.

Barrie Price - 23/02/20

Well, I have slim fingers, but they are 60 years old, and they don’t work like they used to! LOL.

Jan Hogle - 14/03/20

Agree with Mitch K’s procedure. The only added tip I would throw in is to use two 45 degree tweezers with their plastic covers still installed to easily pop loose the RAM. I couldn’t get the plastic spudger tool to work myself, but the tweezers easily reach the RAM clips. Just make sure the plastic covers are installed and you won’t be in danger of scratching or shorting anything out.

charlesnick -

So thankful I discovered these comments. Saved me a TON of time! Thank you!!

Adam Roberts -

Schritt 24

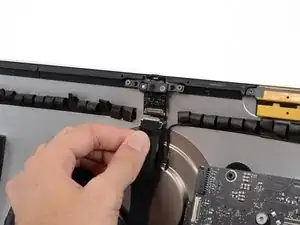

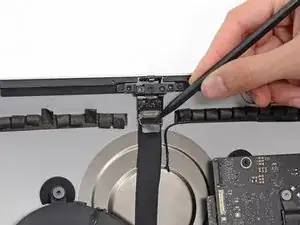

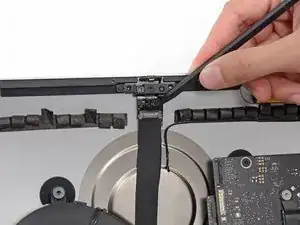

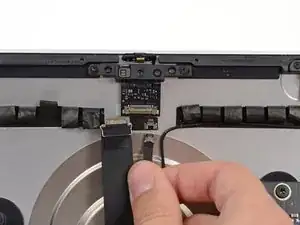

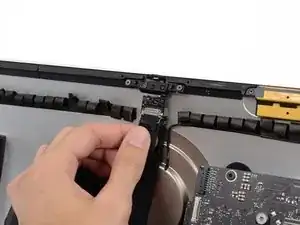

Klappe die metallene Halteklammer am Kamerakabel nach unten.

Schritt 25

Ziehe das Kamerakabel vorsichtig gerade nach unten aus dem Sockel auf der Kameraplatine.
Löse nur den Stecker der Kamera. Der Stecker zum Mikrofon ist an einem anderen Abzweig des Kabels.

Schritt 26

Löse den Stecker am Mikrofonkabel aus seinem Sockel auf der Kameraplatine.

Schritt 27

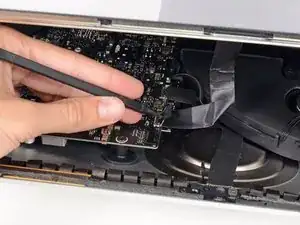

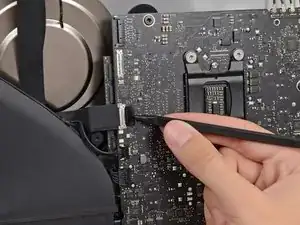

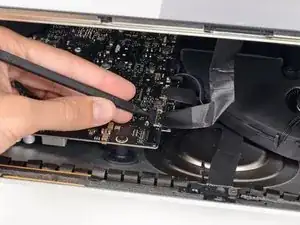

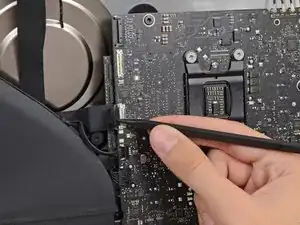

Klappe mit der Spudgerspitze die metallene Halteklammer hoch. Sie sichert den Stecker des Kamerakabels am Logic Board.

Schritt 28

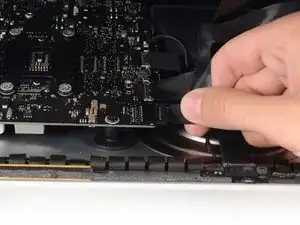

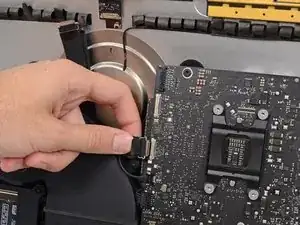

Ziehe das Kamerakabel direkt aus seinem Verbinder auf dem Logic Board.
Auch das ist eine sehr empfindliche Verbindung, die leicht kaputt geht. Achte darauf, dass du den Stecker parallel zur Oberfläche des Logic Board ziehst.

Schritt 29

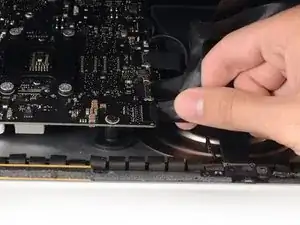

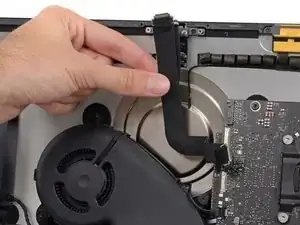

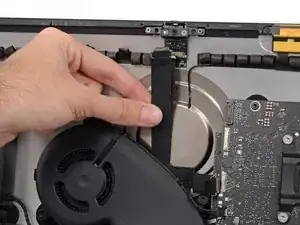

Das Kamerakabel ist am Rückgehäuse festgeklebt. Löse es vorsichtig vom Rückgehäuse ab.
Wenn du Schwierigkeiten beim Ablösen hast, dann nimm einen Spudger zum Abhebeln.
