Einleitung
Diese Anleitung zeigt, wie das Tastenkontrollkabel im iPad 8 LTE ausgetauscht werden kann.
Hinweis: Diese Anleitung gilt nur für die LTE Version. Klicke hier für die WiFi-Version.
Im Tastenkontrollkabel sind die Sperrtaste und die Lautstärketasten integriert. Wenn eine dieser Tasten nicht mehr richtig funktioniert, musst du das ganze Kabel auswechseln.
Sei sehr vorsichtig, wenn du den Akku mit einem Akkublocker isolierst. Die Akkukontakte können leicht beschädigt werden, was zu irreversiblen Schäden führen kann. Wenn du die Anleitung ohne Isolierung des Akkus durchführen möchtest, solltest du keine Metallwerkzeuge verwenden, es sei denn, dies ist unbedingt erforderlich (beispielsweise beim Entfernen von Schrauben), um einen Kurzschluss des Akkus und die Beschädigung empfindlicher Elektronikkomponenten zu vermeiden.
Einige Fotos in dieser Anleitung stammen von einem anderen Modell und können leichte optische Abweichungen aufweisen, die jedoch keinen Einfluss auf den Ablauf der Anleitung haben.
-
-
Während du darauf wartest, dass der Kleber weich wird, schaue dir die Stellen an, an denen das Hebeln gefährlich ist:
-
Frontkamera
-
Antennen
-
Displaykabel
-
-
-
Drücke den blauen Griff zum Scharnier hin, um den Öffnungsmodus einzustellen.
-
Hebe das iPad so hoch, dass sich die Scharniere der Anti-Clamp über und unter dem Display befinden.
-
Bringe die Saugheber nahe an der linken Seitenkante des Displays an, einen auf der Vorderseite, den anderen auf der Rückseite.
-
Drücke die Saugheber auf den Oberflächen fest.
-
-
-
Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.
-
Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.
-
Warte eine Minute, damit sich der Kleber allmählich ablösen kann und sich ein Spalt bilden kann.
-
Wenn der Spalt groß genug ist, dann setze ein Plektrum unter den Touchscreen ein.
-
Überspringe den nächsten Schritt.
-
-
-
Wenn das Display zu heiß zum Anfassen ist, bringe einen Saugheber am linken Rand des Displays so nahe wie möglich an der Seitenkante an.
-
Hebe das Display mit dem Saugheber an, bis ein schmaler Spalt zwischen dem Touchscreen und dem Rahmen entstanden ist.
-
Setze ein Plektrum in den Spalt zwischen dem Touchscreen und dem Rahmen ein.
-
-
-
Setze ein zweites Plektrum in den eben erzeugten Spalt ein.
-
Schiebe das Plektrum zum Auftrennen des Klebers zur unteren linken Ecke des Gerätes hin.
-
Lasse das Plektrum in der unteren linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Wenn das Plektrum im Kleber stecken bleibt, dann "rolle" das Plektrum an der Seite entlang, um den Kleber weiter aufzutrennen.
-
-
-
Schiebe das erste Plektrum zum Auftrennen des Klebers zur oberen linken Ecke des Gerätes hin.
-
Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Schiebe das Plektrum an der Oberkante des Gerätes entlang, halte unmittelbar vor der Frontkamera an.
-
-
-
Ziehe das Plektrum heraus, bis es nur noch mit der Spitze zwischen Touchscreen und Rahmen steckt.
-
Schiebe das Plektrum über die Kamera weg und trenne den Kleber auf.
-
Lasse das Plektrum gleich rechts neben der Kamera stecken, bevor du weiterarbeitest.
-
-
-
Setze das Plektrum wieder ein und schiebe es zur oberen rechten Ecke hin, um den Kleber ganz aufzutrennen.
-
Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein weiteres Plektrum ein und schiebe es bis zur Mitte der rechten Seitenkante hin.
-
-
-
Schiebe das Plektrum unten links zur unteren linken Ecke hin und trenne den Kleber auf.
-
Lasse das Plektrum in der Ecke stecken und gehe zum nächsten Schritt über.
-
-
-
Setze ein weiteres Plektrum in den eben an der Unterkante des iPads erzeugten Spalt ein.
-
Schiebe das Plektrum über die Antenne weg, halte kurz vor dem Home Button an.
-
Lasse das Plektrum links vom Home Button stecken und arbeite dann weiter.
-
-
-
Setze ein Plektrum in den eben erzeugten Spalt ein.
-
Schiebe das Plektrum unter den Home Button und zur unteren rechten Ecke hin. Achte darauf, dass das Plektrum nur mit der Spitze zwischen Touchscreen und Rahmen ist.
-
-
-
Setze das Plektrum wieder tiefer ein und schiebe es zum Auftrennen des Klebers in Richtung Home Button.
-
Lasse das Plektrum rechts vom Home Button stecken und arbeite dann weiter.
-
-
-
Verdrehe die beiden Plektren in den linken Ecken des iPads bis sich der Touchscreen leicht anhebt, um so die letzten Klebestellen aufzutrennen.
-
-
-
Hebe den Touchscreen an der linken Kante nach oben, um den Kleber an der rechten Seitenkante weiter aufzutrennen.
-
-
-
Halte den Touchscreen fest und schiebe gleichzeitig ein Plektrum zwischen die beiden Displaykabel, um den letzten Kleber aufzuschneiden.
-
-
-
Wenn der Kleber komplett aufgetrennt ist, dann öffne den Touchscreen wie ein Buch und lege ihn parallel zum iPad hin.
-
-
-
Klappe den kleinen scharnierartigen Sicherungsbügel am ZIF-Anschluss des Kabels zum Home Button mit einem Spudger, Öffnungswerkzeug oder deinem Fingernagel hoch.
-
-
-
Ziehe das Flachbandkabel zum Home Button mit einer Pinzette gerade aus dem ZIF-Anschluss heraus.
-
-
-
Heble die Druckstecker der beiden Kabel zum Touchscreen mit dem flachen Ende des Spudgers hoch und trenne sie ab.
-
-
-

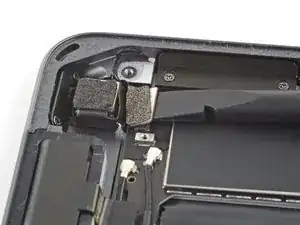

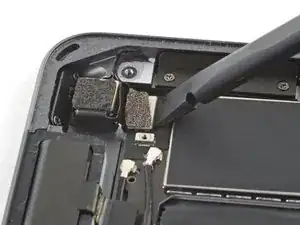

Unter dem SIM-Kartenleser befindet sich ein Vibrationsdämpfer. Heble ihn mit dem flachen Ende des Spudgers hoch.
-
Entferne den Vibrationsdämpfer.
-
-
-
Entferne die Frontpanel-Baugruppe.
-
Wenn bei deinem Display Probleme mit Phantomeingaben auftreten, kannst du diese mit einer Schicht von ganz dünnem Klebeband wie Kapton(Polyimid-) band an den markierten Stellen auf der Rückseite des Panels beseitigen. Ersatztouchscreens von iFixit sind schon entsprechend isoliert und benötigen keine weitere Behandlung.
-
-
-
Klappe den kleinen scharnierartigen Sicherungsbügel am ZIF-Anschluss des Kabels zum Home Button mit einem Spudger, Öffnungswerkzeug oder deinem Fingernagel hoch.
-
-
-
Ziehe das Flachbandkabel zum Home Button mit einer Pinzette gerade aus dem ZIF-Anschluss heraus.
-
-
-
Heble die Druckstecker der beiden Kabel zum Touchscreen mit dem flachen Ende des Spudgers hoch und trenne sie ab.
-
-
-
Unter dem SIM-Kartenleser befindet sich ein Vibrationsdämpfer. Heble ihn mit dem flachen Ende des Spudgers hoch.
-
Entferne den Vibrationsdämpfer.
-
-
-
Entferne die Frontpanel-Baugruppe.
-
Wenn bei deinem Display Probleme mit Phantomeingaben auftreten, kannst du diese mit einer Schicht von ganz dünnem Klebeband wie Kapton(Polyimid-) band an den markierten Stellen auf der Rückseite des Panels beseitigen. Ersatztouchscreens von iFixit sind schon entsprechend isoliert und benötigen keine weitere Behandlung.
-
-
-
Entferne die fünf Kreuzschlitzschrauben, mit denen die obere Komponentenhalterung befestigt ist:
-
Drei 1,4 mm lange Schrauben
-
Zwei 1,9 mm lange Schrauben
-
-
-
Hebe die obere Komponentenhalterung mit der Spudgerspitze so weit an, bis du sie mit den Fingern fassen kannst.
-
Entferne die obere Komponentenhalterung.
-
-
-

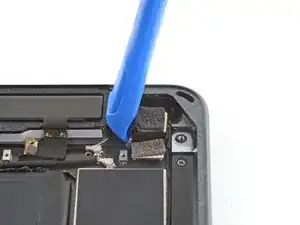

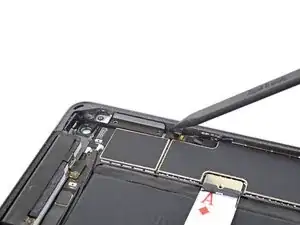

Heble den Druckstecker der Rückkamera mit dem flachen Ende des Spudgers nach oben und trenne ihn ab.
-
-
-

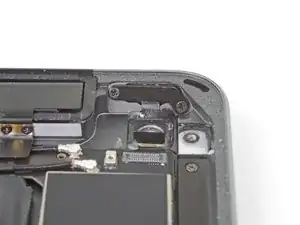

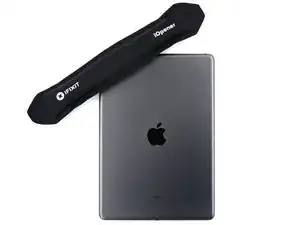

Lege einen erwärmten iOpener dreißig Sekunden lang auf die obere linke Kante der Rückseite des iPads, um den Kleber der Rückkamera aufzuweichen.
-
-
-

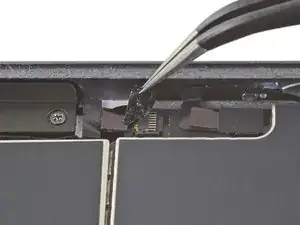

Wenn noch ein Klebeband auf dem ZIF-Anschluss des Tastenkontrollkabels klebt, dann ziehe es ab.
-
-
-

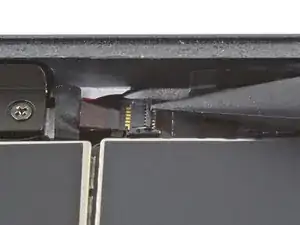

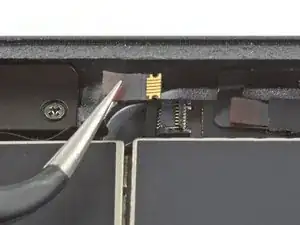

Klappe den kleinen scharnierartigen Sicherungsbügel am ZIF-Anschluss des Tastenkontrollkabels mit der Spudgerspitze, deinem Fingernagel oder einem Öffnungswerkzeug hoch.
-
-
-

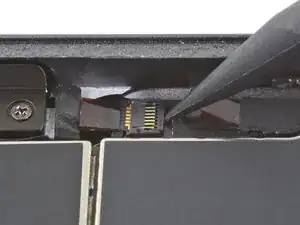

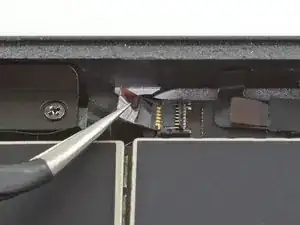

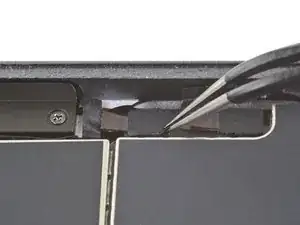

Ziehe das Tastenkontrollkabel behutsam mit einer Pinzette gerade aus dem ZIF-Anschluss heraus.
-
-
-

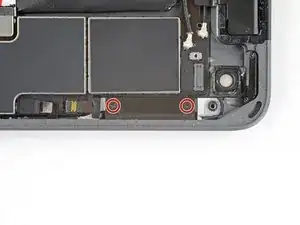

Entferne die beiden 2,3 mm langen Kreuzschlitzschrauben, mit denen die Halterung der Lautstärketasten befestigt ist.
-
-
-
Entferne die beiden 2,3 mm langen Kreuzschlitzschrauben, mit denen die Halterung der Sperrtaste befestigt ist.
-
-
-

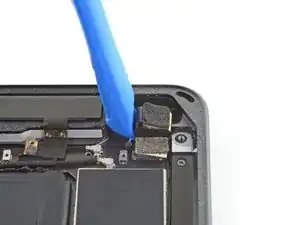

Setze einen Spudger mit der Spitze zwischen die Gehäuserückseite und die Unterseite der Halterung der Lautstärketaste ein und hebe sie an.
-

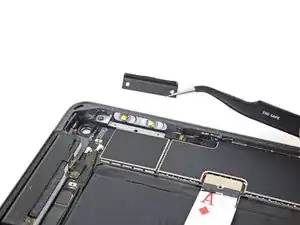

Entferne die Halterung der Lautstärketaste.
-
-
-
Drücke die Lautstärketasten mit dem flachen Ende des Spudgers aus ihren Öffnungen in der Gehäuserückseite heraus.
-
-
-
Setze ein Plektrum zwischen das Tastenkontrollkabel und das Gehäuserückteil ein.
-

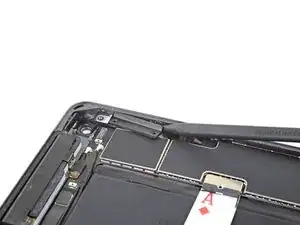

Schiebe das Plektrum in Richtung Sperrtaste und trenne die Klebeverbindung zwischen dem Tastenkontrollkabel und dem Gehäuserückteil auf.
-
-
-
Halte das die obere Lautsstärketaste mit einer Pinzette fest.
-
Setze ein Plektrum zwischen das Lautstsärkekontrollkabel und die obere Lautstärketaste.
-

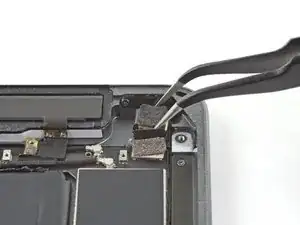

Löse das Lautstärkekontrollkabel von der oberen Lautstärketaste ab.
-
-
-
Wiederhole das Ganze, um das Lautstärkekontrollkabel von der unteren Lautstärketasten abzulösen.
-
-
-
Halte die Halterung der Sperrtaste mit einer Pinzette fest.
-
Setze ein Plektrum oder einen Hellebardenspudger zwischen die Halterung der Sperrtaste und dem Tastenkontrollkabel ein.
-
Löse das Tastenkontrollkabel nach oben von den Stiften auf der Halterung der Sperrtaste ab.
-
Um dein Gerät wieder zusammenzubauen, befolge diese Anweisungen in umgekehrter Reihenfolge.
Entsorge deinen Elektromüll sachgerecht.
Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem iPad 8 Forum Hilfe bei der Fehlersuche.
