iPad Air 3 Frontkamera tauschen

Geschrieben von: Robert Boyd

Kommentare: 17

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Folge dieser Anleitung, um die Frontkamera in einem iPad Air 3 (Modell Wi-Fi sowie Modell Cellular) auszubauen oder zu ersetzen.

Auf ein paar Fotos ist ein unterschiedliches Modell zu sehen, die Vorgehensweise bleibt jedoch die gleiche.

Werkzeuge

Ersatzteile

Schritt 1

Das Display ist stark verklebt. Um es abzulösen, musst du zuerst den Kleber erwärmen und aufweichen. Benutze dazu einen iOpener, Haartrockner oder ein Heißluftgebläse.
Du musst das Tablet bei dieser Reparatur wahrscheinlich wiederholt erwärmen, damit sich der Kleber nicht abkühlt und wieder fest wird.
Bereite einen iOpener vor und lege ihn etwa zwei Minuten lang auf die Unterkante des iPad Displays.

Schritt 2

Wenn das Display des iPads stark gesplittert ist, dann solltest du Handschuhe und eine Schutzbrille tragen. Klebe eine glatte Schicht von durchsichtigem Klebeband über das Display, damit die Splitter zusammenhalten und der Saugheber besser haften kann. Du kannst auch etwas starkes Klebeband (Panzerband) zu einem Griff formen und aufkleben.
Bringe einen Saugheber in der Nähe des Home Buttons an und drücke ihn gut fest.
Setze den Saugheber so nahe wie möglich am Rand an, damit die Hebelwirkung groß wird. Gehe aber nicht über den Rand hinaus.
Wir haben die Anti-Clamp entwickelt, um diese Arbeit zu erleichtern. Wenn du sie verwenden willst, dann folge dieser Anleitung.
Ziehe fest am Saugheber, damit ein kleiner Spalt zwischen der Frontscheibe und dem Rückgehäuse entsteht.
Ziehe nicht zu stark, sonst könnte das Glas zerspringen. Erwärme erneut, falls nötig, damit der Kleber weiter weich bleibt.
Wenn der Spalt groß genug ist, dann schiebe ein Plektrum hinein.

i used a proper suction tile puller (small one from DIY store used to hold bathroom tiles) to lift the screen off after heating around the edge using a heat gun. Be careful - It didn't damage anything. The tiny suction things that come with those iPhone kits are not strong enough for this. The one in picture might be good, but looks similar to the kits ones that have key ring.

Robert Lord -

The suction cup that comes with the iPad battery replacement is plenty large enough and strong enough.

CAUTION, do not push the picks in more than a the width of the replacement screen adhesive strips. You will damage the $200 screen, maybe break the glass. The screen is multiple layers and the picks can get in-between the layers if you push too far in. I got into trouble at the lower left corner. After getting the screen loose, I found that I only need a 2-3 millimeters on the sides and bottom, and four or five millimeters in the corners.

Gene Torrey -

Schritt 3

Schneide durch den Kleber unter dem Display, indem du das Plektrum an der Kante des Displays entlang zur unteren linken Ecke schiebst.
Lasse das Plektrum vorläufig stecken, damit sich der Kleber nicht wieder verbinden kann.

Be super carful at the sides! If you insert your pick more than ~2mm, you will separate your display and front glass.

voidfish - 30/11/20

Schritt 4

Erwärme die linke Kante des iPads etwa zwei Minuten lang, oder bis sie fast zu heiß zum Anfassen ist.
Erwärme, falls nötig, den iOpener einige Sekunden lang oder bis er fast zu heiß zum Anfassen ist. Sei aber auch vorsichtig und erhitze den iOpener nicht zu stark, er könnte sonst platzen.
Setze ein zweites Plektrum in der unteren linken Ecke des iPads ein.
Schiebe das Plektrum an der linken Displayseite entlang, um den Kleber darunter aufzutrennen.
Lasse das Plektrum nahe der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 5

Erwärme die Oberkante des iPads etwa zwei Minuten lang, oder bis sie fast zu heiß zum Anfassen ist.

Schritt 6

Setze ein drittes Plektrum in die obere linke Ecke des iPads ein.
Schiebe das Plektrum zur oberen rechten Ecke hin und schneide den Kleber unter der Oberkante des iPads auf.
Die Frontkamera befindet sich genau in der Mitte am oberen Rand des iPads. Sie kann leicht beschädigt werden, wenn das Plektrum zu tief eingesteckt wird. Setze in der Nähe der Kamera nur die Spitze des Plektrums ein.

Schritt 7

Erwärme die verbliebene rechte Kante des iPads etwa zwei Minuten lang, oder bis sie fast zu heiß zum Anfassen ist.
Setze ein viertes Plektrum in der oberen rechten Ecke des iPads ein.
Schiebe das Plektrum hinunter bis zur unteren rechten Ecke, um den Kleber aufzutrennen.
Schiebe das Plektrum um die untere rechte Ecke herum - wobei du eventuell zum Erwärmen unterbrechen musst - und schneide den restlichen Kleber an der Unterkante auf. Halte aber vor dem Home Button an.

We must be very careful when we are prying left and right size bezel to peel off the screen as there very little gap between edges and LCD. Slightly inside push can crack LCD. We need to pay full care and raising edges very very slowly.

iRepairMan - 25/03/20

Schritt 8

Setze ein fünftes Plektrum an der Oberkante des iPads in der Nähe (aber nicht genau auf) der Frontkamera ein.
Verdrehe das Plektrum vorsichtig, so dass sich die Displayeinheit vom iPad ablöst.
Versuche noch nicht, das Display ganz zu entfernen! Es ist immer noch an der Hauptplatine des iPads angeschlossen.
Wenn nötig, musst du nochmals erwärmen und/oder restlichen Kleber, der das Display am Ablösen hindert, aufschneiden.

Schritt 9

Hebe die Displayeinheit an der Oberkante an und schiebe sie vorsichtig hoch (zur Frontkamera und zur Kopfhörerbuchse), bis unten die Schraube am Akkustecker sichtbar wird.
Hebe das Display nicht mehr als 70° an, du könntest sonst die angeschlossen Flachbandkabel beschädigen.

How do you go about getting to this battery connector as it is covered by a large metal shield above the logic board, if you do not disconnect the battery you risk frying the back light.

Ayden McCormack - 28/10/19

Schritt 10

Entferne die 1,9 mm Kreuzschlitzschraube, die den Akkukabelstecker befestigt.
Halte während der gesamten Reparatur die Schrauben gut geordnet und sorge dafür, dass sie wieder an ihren alten Platz zurück kommen, sonst können Schäden entstehen.

What size Phillips bit?

Josh Heilik -

Schritt 11

Diese Bilder zeigen, wie der Akkustecker unter dem Logic Board aussieht. Benutze sie, um den Stecker sicher abzutrennen.
Beachte, dass der Akkuanschluss durch freie (Cantilever-)Federn am Logic Board gegen die Kontakte gedrückt wird. Da sowohl das Logic Board als auch der Akku verklebt sind, musst du ein dünnes und flexibles Werkzeug zwischen die Kontaktpunkte schieben, um den Akku abzutrennen.

Schritt 12

Wenn du einen Akkublocker verwendest, um den Akku zu isolieren, musst du sehr vorsichtig sein. Die Akkukontakte können leicht verbogen oder abgebrochen und dabei dauerhaft beschädigt werden.
Um den Akku abzutrennen, musst du einen Zinken des Akkublockers oder die Spitze eines Plektrums unter den Stecker der Stromversorgung schieben, damit der Stromfluss sicher unterbrochen ist.
Schiebe den Akkublocker nicht mit Gewalt unter den Stecker. Wenn du Schwierigkeiten hast, den Akkublocker einzusetzen, kannst du es stattdessen auch mit einer Spielkarte probieren.
Der Akkublocker oder die Spielkarte sollte im Idealfall ohne Widerstand unter das Logic Board gleiten.
Lasse den Akkublocker während der gesamten Reparatur stecken.

I found it very hard to fit something under the battery power connector. I did not have a battery blocker, so I tried a playing card. I was not able to slide it between the springs. The section of the battery power connector, above the cantilever springs, did not seem to want to give at all, like in the picture above. If other people had success, I would love to hear how.

hdh607 -

I didn’t have success either, but i kept myself grounded, and avoided battery contact as much as possible.

Amber Wooldridge -

I used a playing card cut to shape. I had to make a couple, to try a few times.. It does go in eventually. Not deep, but enough to break connection. You can test by trying to switch on iPad.

Robert Lord -

It took some time but I was able to get it under the back part and slide it forward.

Barbara Nelson - 03/05/22

You must disconnect the battery before plugging the new screen. I think i didn't break the circuit in first attempt and shorted the screen, the result was half of the screen didn't work. I used a playing card. Second attempt was successful with new screen.

Robert Lord -

Schritt 13

Hebe das Display an der Oberkante langsam an, achte darauf, die angeschlossen Flachbandkabel nicht zu stark zu belasten.
Entferne die beiden 1,3 mm Kreuzschlitzschrauben, mit denen die Steckerabdeckungshalterung des Displays befestigt ist.
Du musst den Schraubendreher vielleicht etwas schräg ansetzen, damit die Flachbandkabel nicht zu sehr angespannt werden.
Entferne die Steckerabdeckungshalterung.

Here it is very precocious steps to do. Flx cables to connectors are small in size and we cannot lift the display vertically. Therefore, we may struggle to unscrew the metal shield. We need to use smaller size of philip screw driver or place vertically the display to create enough gap between philip screw driver and the cover bracket. Similarly, when we are replacing new display we need to be carefully connect four flex cable with connectors with logic board.

iRepairMan - 25/03/20

agree, with re-assembly very tiny screws and awkward positioning, the back two cables pop off if not careful.

Tom McGrath - 10/10/20

I did this step using just the tip of the PH000 screwdriver, it made it much easier to get my hands into the small space, the replacement screen from ifixit had tighter cables that I was not comfortable stretching out to go to a 90* angle to screw back on. Make sure your tip is magnetized for best results :)!

Amber Wooldridge -

Schritt 14

Heble die beiden sichtbaren Flachbandkabelstecker vorsichtig mit dem Spudger gerade aus ihren Anschlüssen hoch und trenne sie ab.
Um Press-Fit Verbinder wie diesen wieder anzuschließen, musst du ihn erst auf einer Seite herunterdrücken, dann auf der anderen. Drücke nicht in der Mitte. Wenn der Stecker nicht richtig ausgerichtet ist, können die Kontakte verbogen und dauerhaft beschädigt werden.

Schritt 15

Du findest darunter zwei weitere Displaykabelstecker.
Heble sie mit dem Spudger vorsichtig hoch und trenne sie ab.

Schritt 16

Entferne die Displayeinheit.
Bevor du beim Zusammenbau das Display wieder einbauen kannst, musst du alle Kleberreste vom iPad entfernen. Reinige alle Klebeflächen mit hochkonzentriertem Isopropylalkohol (mindestens 90%ig) und einem fusselfreiem Tuch. Dadurch werden die Klebeflächen vorbereitet und der Klebstoff kann wieder gut haften.
Wenn du das alte Display wieder anbringen willst, dann musst du dessen Klebeflächen auf der Rückseite gut mit Isopropylalkohol reinigen und von Kleberresten befreien.
Überprüfe die Funktionen des iPads und befestige vorgestanzte Klebestreifen auf der Rückseite des Displays, bevor du es wieder festklebst. Benutze dazu unsere Anleitung für Display-Klebestreifen.

Definitely test your iPad’s functions before sealing it up. I needed to reopen the display to reconnect the display connectors in order to have the display functioning properly. As a result, the adhesive strips did not work as well and I needed to tape some of the edges closed with a small section of strong clear packing tape.

hdh607 -

I stuck the adhesive to the chassis first. That was messy because the plastic that covers the adhesive seems to be for screen side first. So you end up exposing both sides and those collect dust. I now realise you're supposed to put the adhesive on screen first. Not sure if it would have made much difference in the outcome (mine screen is not stuck in some places).

Robert Lord -

Schritt 17

Benutze einen Kreuzschlitzschraubendreher, um die fünf Schrauben zu entfernen, mit denen die obere Komponenten-Halterung befestigt ist:
Drei 1,4 mm lange Schrauben
Zwei 2,4 mm lange Schrauben

On the LTE version, there are four more additional screws at top edge to the left and right of the front facing camera, right below the antenna assemblies.

Gregg Stanley -

Schritt 18

Drücke die obere Komponenten-Halterung mit einem Spudger zur oberen Kante und aus den Klammern, die sich bei der Rückkamera befinden, heraus.

Schritt 19

Entferne die obere Komponenten-Halterung.
Achte beim Wiederzusammenbau darauf, dass die obere Komponenten-Halterung wieder unter die Klammern bei der Rückkamera gleitet.

Schritt 20

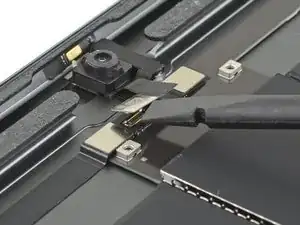

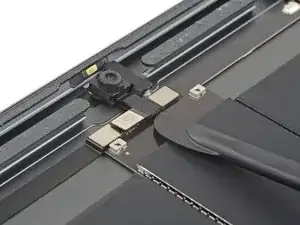

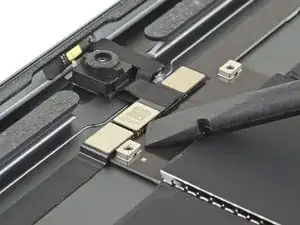

Benutze das flache Ende eines Spudgers, um das Frontkamera-Kabel abzutrennen, indem du den Druckstecker gerade hochhebst.

Schritt 21

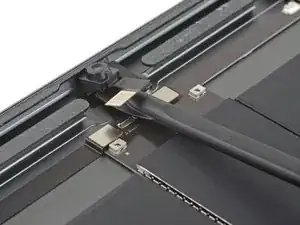

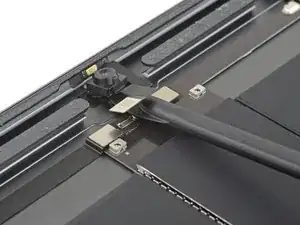

Setze ein Plektrum oder einen Hellebarden-Spudger unter die Frontkamera, um den Kleber zu durchtrennen, mit dem sie am Rückgehäuse befestigt ist.

Schritt 22

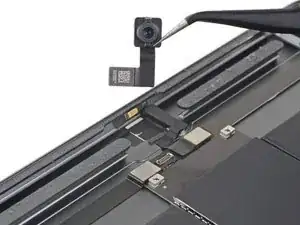

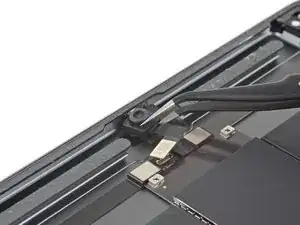

Entferne die Frontkamera mit einer Pinzette.
Wenn du beim Zusammenbau eine vorgestanzte Klebekarte benutzt, um die Frontkamera wieder zu befestigen, dann folge dieser Anleitung.

Abschluss

Vergleiche dein neues Ersatzteil mit dem Originalteil, möglicherweise musst du Teile übertragen oder Schutzfolien von deinem neuen Teil abziehen, bevor du es einbauen kannst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.

Lief die Reparatur nicht wie geplant? Versuche es mit ein paar grundsätzlichen Lösungsansätzen oder bitte in unserem iPad Air 3 Forum um Hilfe. 
