iPad Air 3 Logic Board tauschen

Du musst das Tablet bei dieser Reparatur wahrscheinlich wiederholt erwärmen, damit sich der Kleber nicht abkühlt und wieder fest wird.

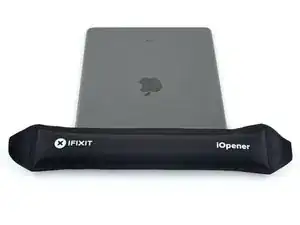

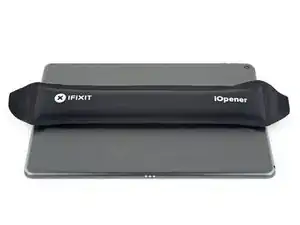

Bereite einen iOpener vor und lege ihn etwa zwei Minuten lang auf die Unterkante des iPad Displays.

Bringe einen Saugheber in der Nähe des Home Buttons an und drücke ihn gut fest.

Ziehe fest am Saugheber, damit ein kleiner Spalt zwischen der Frontscheibe und dem Rückgehäuse entsteht.

Wenn der Spalt groß genug ist, dann schiebe ein Plektrum hinein.

Schneide durch den Kleber unter dem Display, indem du das Plektrum an der Kante des Displays entlang zur unteren linken Ecke schiebst.

Lasse das Plektrum vorläufig stecken, damit sich der Kleber nicht wieder verbinden kann.

Erwärme die linke Kante des iPads etwa zwei Minuten lang, oder bis sie fast zu heiß zum Anfassen ist.

Erwärme, falls nötig, den iOpener einige Sekunden lang oder bis er fast zu heiß zum Anfassen ist. Sei aber auch vorsichtig und erhitze den iOpener nicht zu stark, er könnte sonst platzen.

Setze ein zweites Plektrum in der unteren linken Ecke des iPads ein.

Schiebe das Plektrum an der linken Displayseite entlang, um den Kleber darunter aufzutrennen.

Lasse das Plektrum nahe der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Erwärme die Oberkante des iPads etwa zwei Minuten lang, oder bis sie fast zu heiß zum Anfassen ist.

Setze ein drittes Plektrum in die obere linke Ecke des iPads ein.

Schiebe das Plektrum zur oberen rechten Ecke hin und schneide den Kleber unter der Oberkante des iPads auf.

Erwärme die verbliebene rechte Kante des iPads etwa zwei Minuten lang, oder bis sie fast zu heiß zum Anfassen ist.

Setze ein viertes Plektrum in der oberen rechten Ecke des iPads ein.

Schiebe das Plektrum hinunter bis zur unteren rechten Ecke, um den Kleber aufzutrennen.

Schiebe das Plektrum um die untere rechte Ecke herum - wobei du eventuell zum Erwärmen unterbrechen musst - und schneide den restlichen Kleber an der Unterkante auf. Halte aber vor dem Home Button an.

Setze ein fünftes Plektrum an der Oberkante des iPads in der Nähe (aber nicht genau auf) der Frontkamera ein.

Verdrehe das Plektrum vorsichtig, so dass sich die Displayeinheit vom iPad ablöst.

Wenn nötig, musst du nochmals erwärmen und/oder restlichen Kleber, der das Display am Ablösen hindert, aufschneiden.

Hebe die Displayeinheit an der Oberkante an und schiebe sie vorsichtig hoch (zur Frontkamera und zur Kopfhörerbuchse), bis unten die Schraube am Akkustecker sichtbar wird.

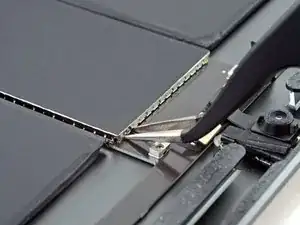

Entferne die 1,9 mm Kreuzschlitzschraube, die den Akkukabelstecker befestigt.

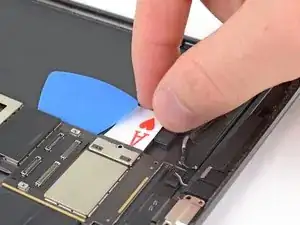

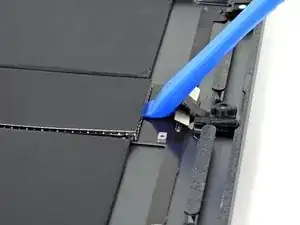

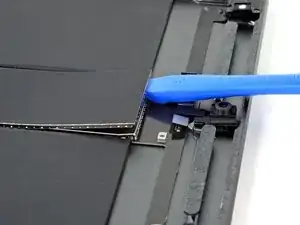

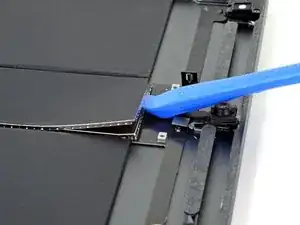

Um den Akku abzutrennen, musst du einen Zinken des Akkublockers oder die Spitze eines Plektrums unter den Stecker der Stromversorgung schieben, damit der Stromfluss sicher unterbrochen ist.

Lasse den Akkublocker während der gesamten Reparatur stecken.

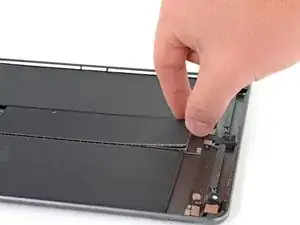

Hebe das Display an der Oberkante langsam an, achte darauf, die angeschlossen Flachbandkabel nicht zu stark zu belasten.

Entferne die beiden 1,3 mm Kreuzschlitzschrauben, mit denen die Steckerabdeckungshalterung des Displays befestigt ist.

Entferne die Steckerabdeckungshalterung.

Heble die beiden sichtbaren Flachbandkabelstecker vorsichtig mit dem Spudger gerade aus ihren Anschlüssen hoch und trenne sie ab.

Heble sie mit dem Spudger vorsichtig hoch und trenne sie ab.

Entferne die Displayeinheit.

Benutze einen Kreuzschlitzschraubendreher, um die fünf Schrauben zu entfernen, mit denen die obere Komponenten-Halterung befestigt ist:

Drei 1,4 mm lange Schrauben

Zwei 2,4 mm lange Schrauben

Drücke die obere Komponenten-Halterung mit einem Spudger zur oberen Kante und aus den Klammern, die sich bei der Rückkamera befinden, heraus.

Entferne die obere Komponenten-Halterung.

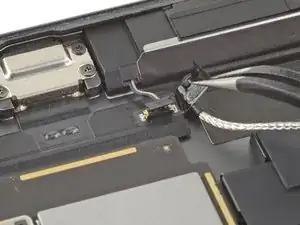

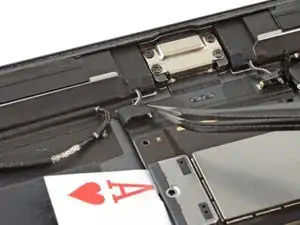

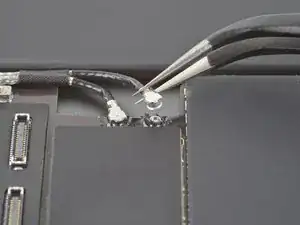

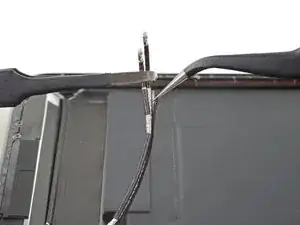

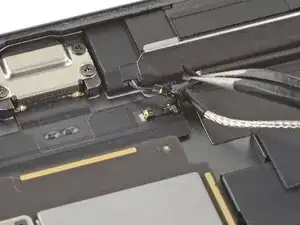

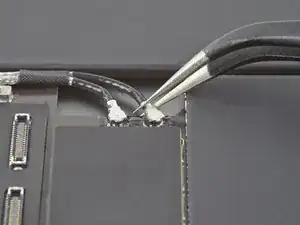

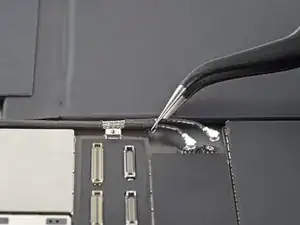

Trenne ein Logic Board Antennenkabel mit einer Pinzette ab, indem du das Kabel so nahe wie möglich am Stecker anhebst.

Wiederhole das Gleiche für das andere Logic Board Antennenkabel.

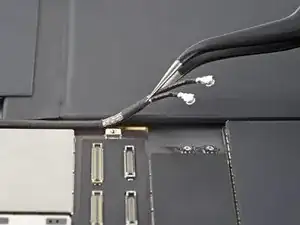

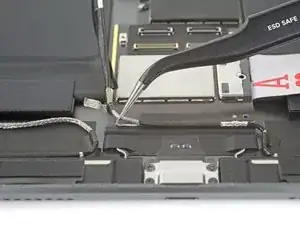

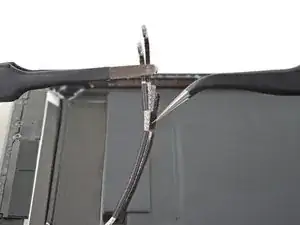

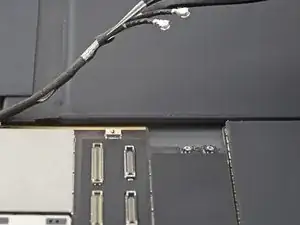

Hebe die Antennenkabel mit einer Pinzette vom Logic Board weg.

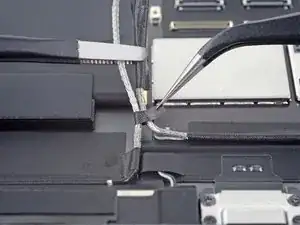

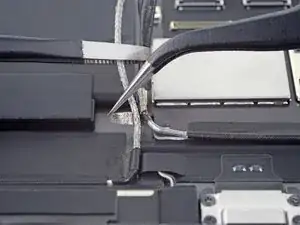

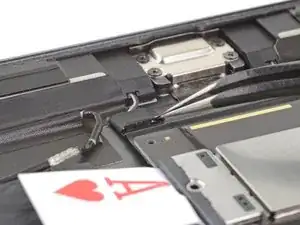

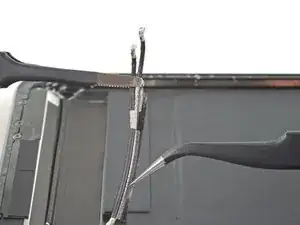

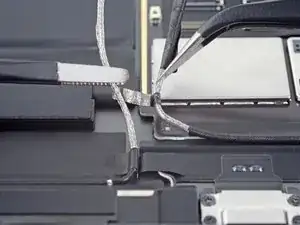

Wickle das Klebeband, das die beiden Antennen miteinander verbindet, mithilfe einer Pinzette ab.

Benutze eine Pinzette, um den unteren Klebebandstreifen abzuwickeln, der die Antennenkabel miteinander verbindet.

Löse die beiden Antennenkabel voneinander.

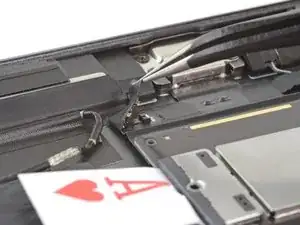

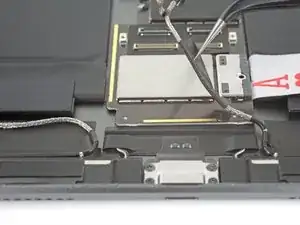

Löse das rechte Antennenkabel mit einer Pinzette vom Logic Board ab.

Biege sowohl das rechte als auch das linke Antennenkabel zur Seite.

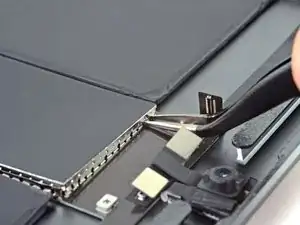

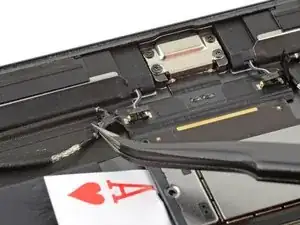

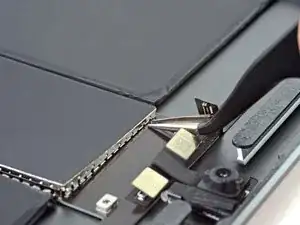

Löse mithilfe einer Pinzette das Klebeband ab, das den rechten Lautsprecherstecker bedeckt.

Wiederhole das Gleiche beim linken Lautsprecherstecker.

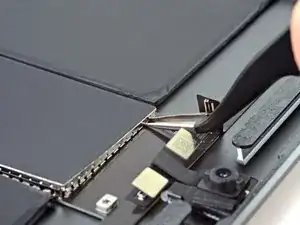

Benutze eine Pinzette, um das Klebeband auf der Rückseite der beiden Lautsprecherstecker zu entfernen.

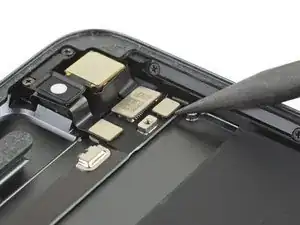

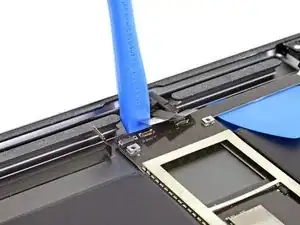

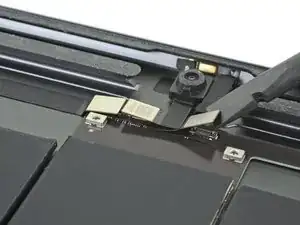

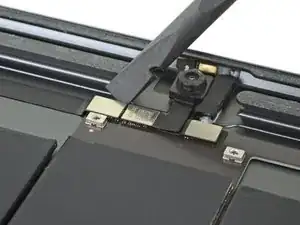

Trenne das Kabel der Kopfhörerbuchse mit dem flachen Ende eines Spudgers ab, indem du den Druckstecker gerade nach oben hebst.

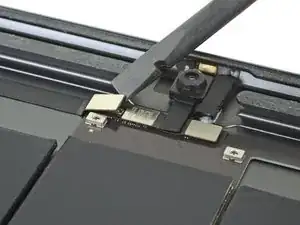

Wiederhole diesen Vorgang, um die Kabel der Frontkamera sowie der Mikrofoneinheit abzutrennen.

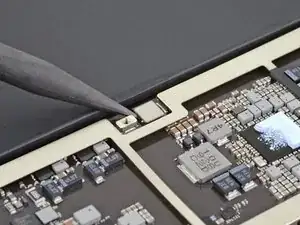

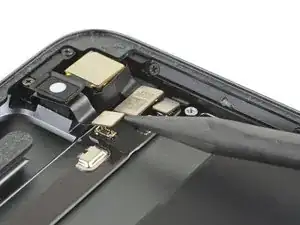

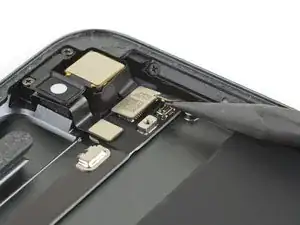

Benutze das spitze Ende eines Spudgers, um das Kabel des Lautstärkereglers abzutrennen, indem du den Druckstecker gerade hochhebst.

Wiederhole diesen Vorgang, um die Kabel der Rückkamera sowie der Einschalttaste abzutrennen.

Benutze einen Kreuzschlitzschraubendreher, um die 1,3 mm lange Schraube zu entfernen, mit der die Logic Board Abschirmung befestigt ist.

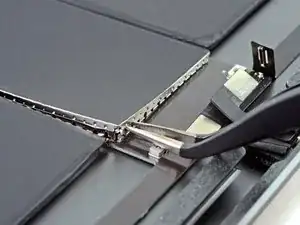

Setze die Spitzen einer Pinzette in die Spalten unter der Logic Board Abdeckung in der oberen rechten Ecke.

Heble leicht nach oben, um die Logic Board Abschirmung zu lösen.

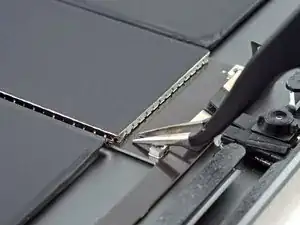

Setze die Spitzen einer Pinzette in die Spalten unter der Logic Board Abdeckung in der oberen rechten Ecke.

Heble leicht nach oben, um die Logic Board Abschirmung zu lösen.

Setze die Kante eines Öffnungswerkzeugs unter die Oberkante der Logic Board Abdeckung.

Heble nach oben, um die Abschirmung zu lösen.

Heble weiter, bis du die gesamte Oberkante der Abschirmung abgelöst hast.

Fasse die Logic Bard Abschirmung mit den Fingern.

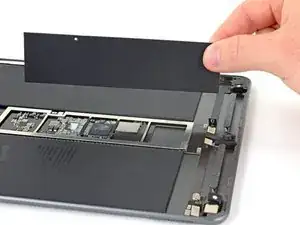

Hebe die Abschirmung langsam hoch und entferne sie.

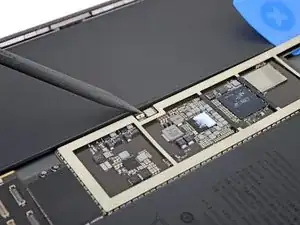

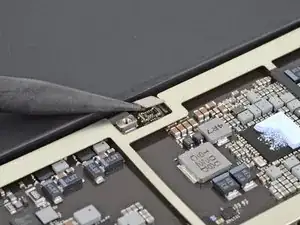

Trenne das Smart Connector Kabel mit der Spudgerspitze ab, indem du den Druckstecker gerade hochhebst.

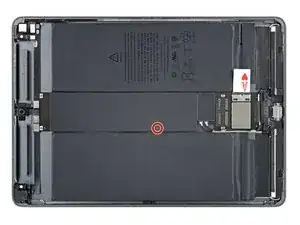

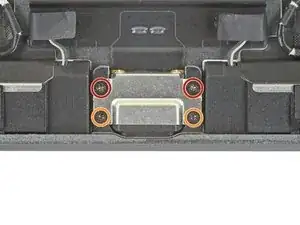

Benutze einen Kreuzschlitzschraubendreher, um die vier Schrauben zu entfernen, mit denen der Ladeanschluss am Rückgehäuse befestigt ist:

Zwei 2,4 mm lange Schrauben

Zwei 1,7 mm lange Schrauben

Lege einen erwärmten iOpener eine Minute lang auf die Oberkante des Rückgehäuses.

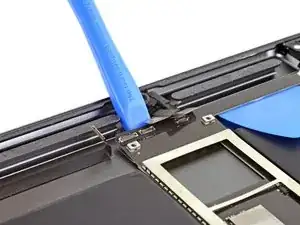

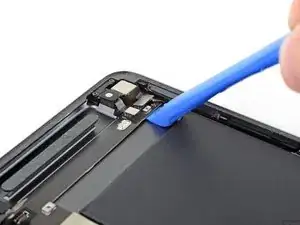

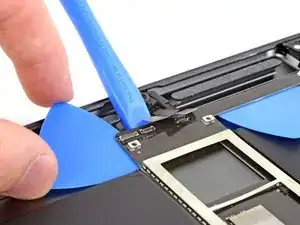

Setze ein Öffnungswerkzeug bei der Rückkamera unter die Logic Board Strebe ein.

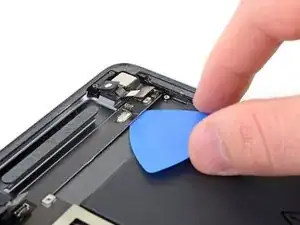

Heble die Strebe hoch, bis du ein Plektrum darunterschieben kannst.

Drücke das Plektrum zur Rückkamera, um den Kleber unter der Logic Board Strebe aufzutrennen.

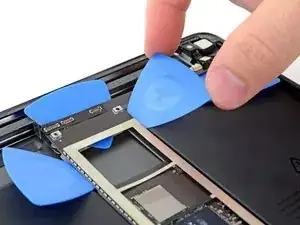

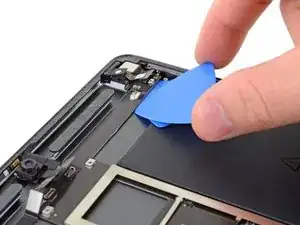

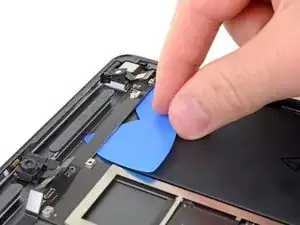

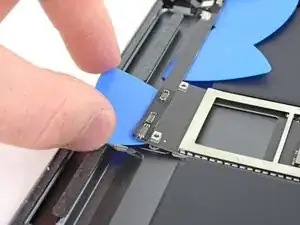

Setze ein weiteres Plektrum unter die Logic Board Strebe.

Schiebe das Plektrum zur Frontkamera, um den Kleber unter der Strebe aufzutrennen.

Lege einen erwärmten iOpener der Länge nach auf die Mitte des Rückgehäuses, um den Kleber des Logic Boards aufzuweichen.

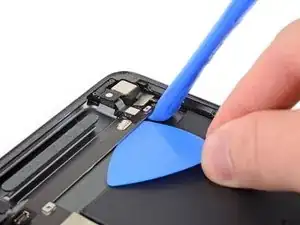

Setze ein Öffnungswerkzeug bei der Frontkamera unter das Logic Board.

Heble das Logic Board hoch, bis du ein Plektrum unter das Logic Board schieben kannst.

Drücke das Plektrum unter das Logic Board, um den Kleber zu durchschneiden.

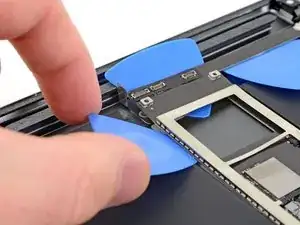

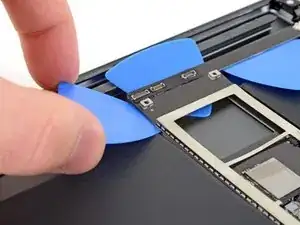

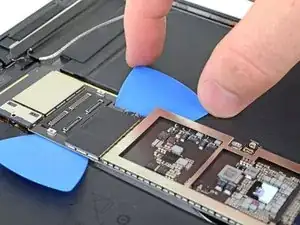

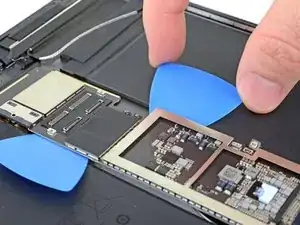

Setze ein weiteres Plektrum unter die obere linke Ecke des Logic Boards.

Schiebe das Plektrum nach unten, um den Kleber durchzutrennen.

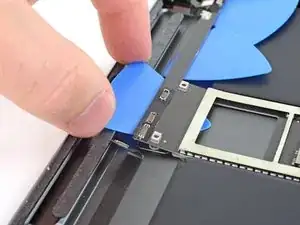

Schiebe das Plektrum an der linken Kante des Logic Boards nach unten, bis du zum Smart Connector Kabel kommst.

Benutze einen Spudger, um das Smart Connector Kabel hinter das Plektrum zu schieben.

Schiebe das Plektrum am Smart Connector Kabel vorbei und herunter zu den Antennensteckern.

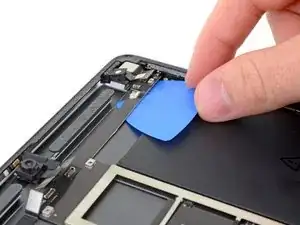

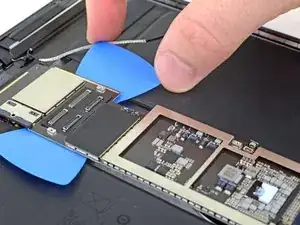

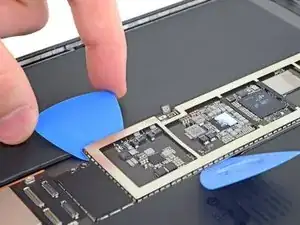

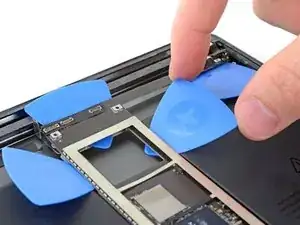

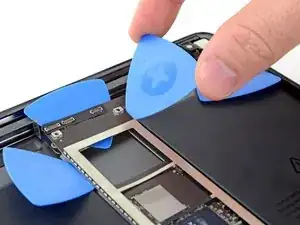

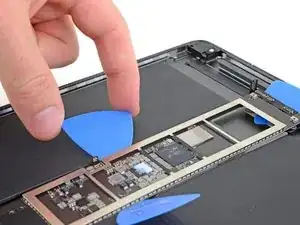

Setze ein Plektrum unter die obere rechte Kante des Logic Boards.

Schiebe das Plektrum nach unten, um den Kleber zu durchtrennen.

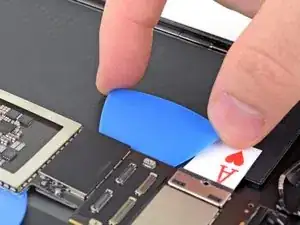

Schiebe das Plektrum an der rechten Kante nach unten, bis du zum Akkustecker kommst.

Entferne das Akku-Isolierstück.

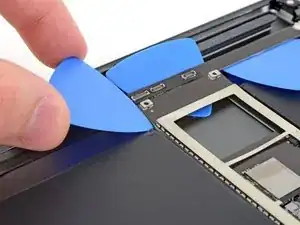

Schiebe das linke Plektrum an der linken Kante nach unten bis zu den Lautsprechersteckern.

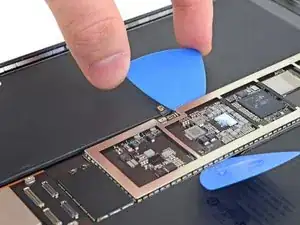

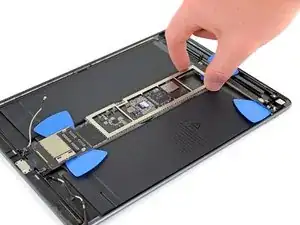

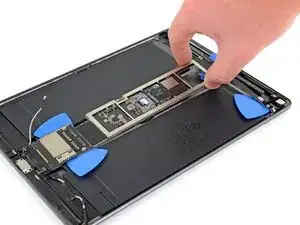

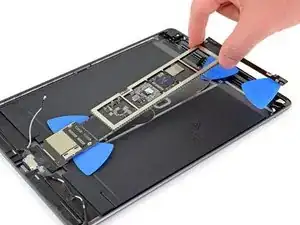

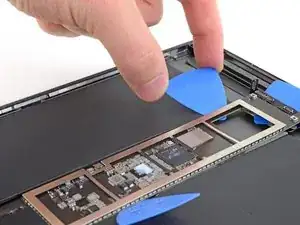

Hebe das Logic Board langsam an und ziehe den Ladeanschluss aus seiner Vertiefung.

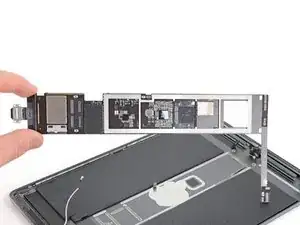

Entferne das Logic Board.
