iPad Air 4 Akku tauschen

Geschrieben von: Chayton Ritter

Kommentare: 0

Schwierigkeitsgrad

Schwierig

Schritte

Zeitaufwand

2 - 3 Stunden

Einleitung

Diese Anleitung zeigt, wie der Akku im iPad Air 4 ausgetauscht werden kann.

Wenn dein Akku aufgebläht ist, musst du geeignete Vorsichtsmaßnahmen treffen.

Diese Anleitung wurde mit dem iPad Modell A2324 (Mobil und mmWave) erstellt. Wenn du ein WiFi-Modell hast, kannst du diese Anleitung auch benutzen - es gibt ein paar optische Unterschiede und du musst die Schritte überspringen, die die Mobilantennen betreffen.

Werkzeuge

Ersatzteile

Schritt 1

Lasse den Akku des iPads vor Reparaturbeginn ganz leer laufen. Ein geladener Akku kann in Brand geraten, wenn er während der Reparatur beschädigt wird.
Entferne alle Kabel und schalte das iPad komplett aus.

Schritt 2

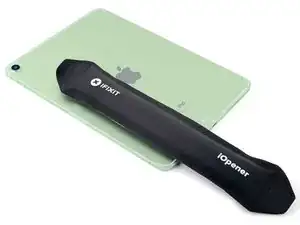

Lege einen erwärmten iOpener zwei Minuten lang auf die linke Displaykante.
Du kannst auch einen Haartrockner, ein Heißluftgebläse oder eine Heizplatte benutzen. Sei aber vorsichtig und überhitze das Gerät nicht, du könntest sonst das Display und/oder den Akku beschädigen.

Schritt 3

Von außen sieht das iPad zwar gleichförmig aus, unter manchen Bereichen des Displays sind aber empfindliche Bauteile. Um Schäden zu vermeiden befolge die Anleitung genau so, wie beschrieben. Beachte beim Öffnen des iPads besonders folgende Bereiche:
das Kameramodul und die Helligkeitssensoren
die Displaykabel
die Displaymagnete
die Displaykanten

Schritt 4

Wir haben die Anti-Clamp entwickelt, um das Öffnen von Geräten zu erleichtern. Die nächsten beiden Schritte zeigen, wie sie verwendet wird. Wenn du sie nicht benutzen willst, überspringe die nächsten zwei Schritte und folge einer anderen Methode.
Genaue Anweisungen für die Anti-Clamp findest du hier.
Hebe das iPad so hoch, dass die Arme der Anti-Clamp über und unter das Display passen.
Drücke den blauen Griff zum Scharnier hin, um den Öffnungsmodus zu deaktivieren.
Setze die beiden Saugnäpfe an der linken Kante des iPads an, einen auf der Vorder-, den anderen auf der Rückseite.
Drücke die Saugheber auf den Oberflächen fest.
Wenn die Saugheber nicht gut auf den Flächen haften, dann klebe Paketband darüber.

Schritt 5

Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.
Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.
Achte darauf, dass sich die Saugheber weiterhin gegenüber stehen. Wenn sie sich nicht mehr gegenüber stehen, dann löse die Saugheber ein wenig ab und schiebe sie in die richtige Position.
Warte eine Minute, damit sich der Kleber allmählich ablösen kann und ein Spalt entsteht.
Wenn der Spalt groß genug ist, dann setze ein Plektrum unter das Display ein.
Wenn es nicht gelingt, mit der Anti-Clamp einen ausreichenden großen Spalt zu erzeugen, dann erwärme die Stelle nochmals und drehe den Griff eine halbe Umdrehung im Uhrzeigersinn weiter.
Drehe den Griff jeweils nicht mehr als eine halbe Umdrehung weiter und warte jedes Mal eine Minute lang. Gib der Anti-Clamp Zeit, ihre Arbeit zu erledigen.
Überspringe den nächsten Schritt .

Schritt 6

Wenn das Display stark gesplittert ist, dann haftet der Saugheber wahrscheinlich besser, wenn du es mit einer Schicht von durchsichtigem Packband überklebst. Anstelle eines Saughebers kannst du auch sehr kräftiges Klebeband verwenden. Wenn das alles nicht hilft, dann klebe den Saugheber mit Sekundenkleber am defekten Display fest.
Bringe einen Saugheber an der linken oberen Displaykante an.
Ziehe fest und gleichmäßig am Saugheber, bis ein Spalt entstanden ist, der gerade breit genug für ein Plektrum ist.
Es genügt, wenn der Spalt gerade ausreichend für das Plektrum ist. Wenn das Display zu stark gebogen wird, kann es brechen.
Setze ein Plektrum mit der Spitze in den Spalt ein.
Setze das Plektrum nicht tiefer als 3 mm ein, du könntest sonst die Displaykanten beschädigen.
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 7

Setze das Plektrum nicht tiefer als 3 mm ein, du könntest sonst die Displaykanten beschädigen.
Setze ein weiteres Plektrum in den eben entstandenen Spalt ein.
Schiebe das Plektrum zum Auftrennen des Klebers an der linken Seite entlang.
Lasse das Plektrum in der unteren linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 8

Lege einen erwärmten iOpener zwei Minuten lang auf die untere Displaykante.

Schritt 9

Setze das Plektrum nicht tiefer als 3 mm ein, du könntest sonst die Displaykabel beschädigen.
Setze ein weiteres Plektrum in die untere linke Ecke ein.
Schiebe das Plektrum zum Auftrennen des Klebers an der Unterkante entlang.
Lasse das Plektrum in der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 10

Lege einen erwärmten iOpener zwei Minuten lang auf die rechte Displaykante.

Schritt 11

An der rechten Seitenkante des iPads befinden sich die Displaymagnete und die Flachbandkabel zum Display und zum Touchscreen. Diese Bauteile können leicht beschädigt werden, wenn ein Plektrum zu tief eingeschoben wird.
Setze ein weiteres Plektrum in die untere rechte Ecke ein und schiebe es zum Auftrennen des Klebers an der rechten Kante entlang. Beachte besonders folgende Bereiche:
Setze das Plektrum nicht tiefer als 2 mm ein, du könntest sonst die Displaymagnete beschädigen.
Die Displaymagnete befinden sich direkt über dem SIM-Karteneinschub (nur bei der WiFi- und Mobilversion) und den Lautstärketasten.
Setze das Plektrum nicht tiefer als 3 mm ein, du könntest sonst die Flachbandkabel zum Display und Touchscreen beschädigen.
Setze das Plektrum nicht tiefer als 5 mm ein, du könntest sonst die Displaykanten beschädigen.
Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 12

Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante des Displays.

Schritt 13

An der Oberkante des iPads befinden sich das Frontkameramodul und die beiden Helligkeitssensoren. Diese Bauteile können leicht beschädigt werden, wenn das Plektrum zu tief eingeschoben wird.
Die beiden Helligkeitssensoren sind schwer zu erkennen, du kannst sie mit einer Taschenlampe sichtbar machen oder das iPad unter eine helle Lichtquellen legen.
Setze ein weiteres Plektrum in die obere rechte Ecke ein und schiebe es zum Auftrennen des Klebers an der Oberkante entlang. Beachte besonders folgende Bereiche:
Setze das Plektrum nicht tiefer als 5 mm ein, du könntest sonst das Displaykanten beschädigen.
Setze das Plektrum nicht tiefer als 3 mm ein, du könntest sonst die Helligkeitssensoren beschädigen.
Setze das Plektrum nicht tiefer als 2 mm ein, du könntest sonst das Frontkameramodul beschädigen.
Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 14

Entferne das Display noch nicht, es ist immer noch mit empfindlichen Flachbandkabeln am Rahmen angeschlossen.
Fasse das Display an der linken Kante an und klappe es wie ein Buch auf.
Beim Zusammenbau ist jetzt eine gute Gelegenheit, um das iPad anzuschalten und ausgiebig zu testen, bevor du es wieder zuklebst. Schalte es wieder ganz aus, bevor du weiterarbeitest.

Schritt 15

Entferne die 1, 8 mm lange Kreuzschlitzschraube, mit der der Akkustecker am Logic Board befestigt ist.
Halte während der gesamten Reparatur die Schrauben gut geordnet und achte darauf, dass jede an ihren angestammten Platz zurückkommt.

Schritt 16

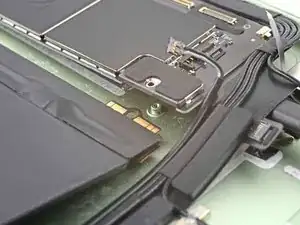

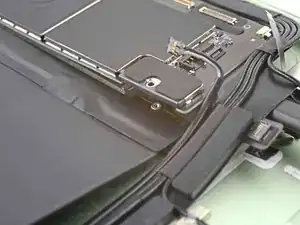

Diese Fotos zeigen, wie der Akkustecker unter dem Logic Board aussieht. Nutze diese Fotos als Hilfe, um den Akku sicher abzutrennen.
Beachte, dass die Kontaktflächen des Akkus durch freie Federn auf dem Logic Board festgedrückt werden. Da sowohl das Logic Board als auch der Akku festgeklebt sind, musst du ein flexibles und dünnes Werkzeug zum Abtrennen des Akkus zwischen die Kontaktflächen schieben.

Schritt 17

Schneide zwei 6 mm breite Streifen aus einer Spielkarte oder einem dünnen Karton, um sie als Akkublocker zu benutzen.
Damit du sie gut fassen kannst, sollten sie 4 cm lang sein.

Schritt 18

Schiebe die Kartonstreifen auf jeder Seite des Akkusteckers soweit hinein, bis es nicht mehr geht.

Schritt 19

Entferne die drei Kreuzschlitzschrauben, mit denen die Halterungen der Display-und Touchscreenkabel befestigt sind:
Zwei 1,1 mm lange Schrauben
Eine 1,5 mm lange Schraube

Schritt 20

Die Halterung des Displaykabels wird unten von einer kleinen Lasche festgehalten.
Benutze eine Pinzette oder deine Finger um die Lasche oben herauszuschwenken und zu entfernen.

Schritt 21

Entferne die Halterung des Touchscreenkabels mit einer Pinzette oder deinen Fingern.

Schritt 22

Hebe die Druckstecker der beiden Displaykabel mit dem flachen Ende des Spudgers gerade nach oben und trenne sie ab.
Um Druckstecker, so wie diese hier, wieder anzuschließen, musst du sie zuerst sorgfältig ausrichten. Drücke sie dann erst auf einer Seite fest, bis sie einrasten. Wiederhole dann für die andere Seite. Drücke nicht in der Mitte. Wenn die Stecker nicht richtig sitzen, können die Kontakte verbogen und dauerhaft beschädigt werden.

Schritt 23

Wiederhole den vorherigen Schritt für das Touchscreenkabel.

Schritt 24

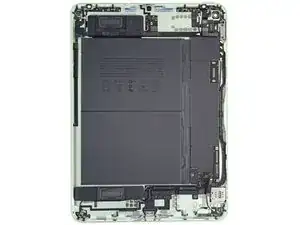

Fasse das Display an der linken Kante an und hebe es weg.
Bevor du beim Zusammenbau das Display wieder einbauen kannst, musst du alle Kleberreste vom Rahmen entfernen. Reinige die Klebeflächen mit hochkonzentriertem Isopropylakohol (mindestens 90%ig) und einem fusselfreien Tuch. Das iPad wird so für den neuen Kleber vorbereitet und sorgt für eine gute Klebeverbindung.
Wenn du das bisherige Display weiterverwenden willst, musst du alle Kleberreste von der Rückseite entfernen und die Klebeflächen mit Isopropylakohol reinigen.
Bevor du das iPad wieder zuklebst, folge dieser Anleitung, um vorgestanzte Klebestreifen anzubringen.

Schritt 25

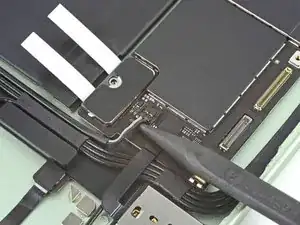

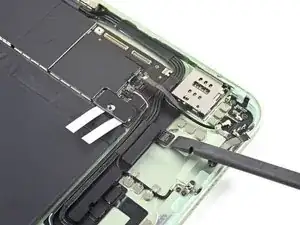

Heble den Stecker am Kabel zum unteren Lautsprecher unten hoch und trenne das Kabel ab.

Schritt 26

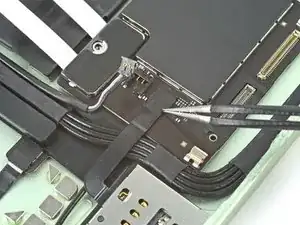

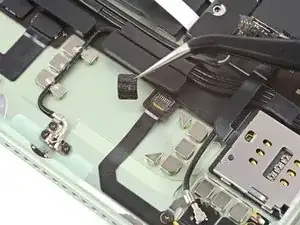

Entferne das Klebeband über dem ZIF-Stecker des SIM-Kartenlesers mit einer Pinzette.

Schritt 27

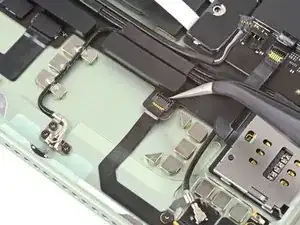

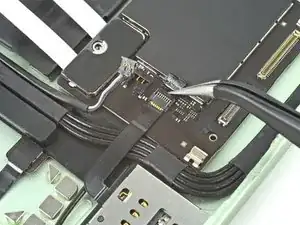

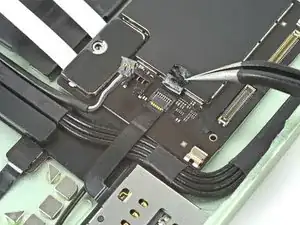

Klappe den Sicherungsbügel am ZIF-Stecker des SIM-Kartenlesers mit einer Pinzette oder einem Spudger hoch.
Ziehe das Kabel zum SIM-Kartenleser mit einer Pinzette aus seinem Anschluss heraus.

Schritt 28

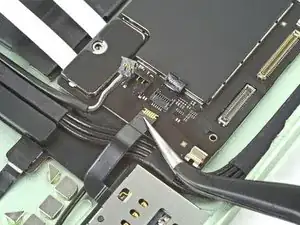

Wiederhole die vorherigen zwei Schritte zum Abtrennen der unteren rechten Mobilantenne.

Schritt 29

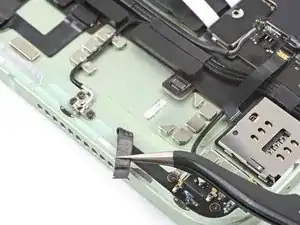

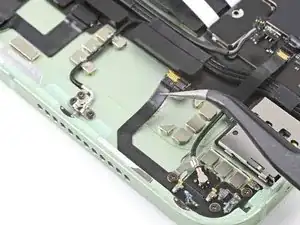

Löse das Kabel zur unteren rechten Mobilantenne mit einer Pinzette oder deinen Fingern von der Kante des Rahmens ab.
Wenn sich das Kabel nicht leicht ablösen lässt, dann tröpfle etwas hochkonzentrierten Isopropylakohol (mindestens 90%ig) dran, um den Kleber aufzuweichen.

Schritt 30

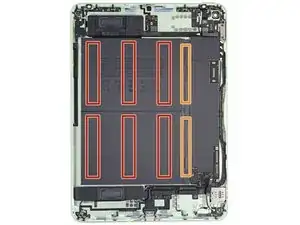

Der Akku ist mit acht Klebestreifen am Rahmen befestigt:
Drei Streifen unter jeder Akkuzelle
Zwei Streifen unter den Akkuplatinen

Schritt 31

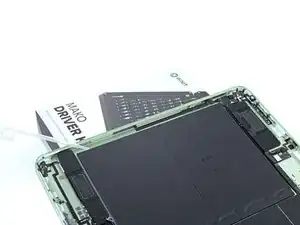

Stütze die linke Seite des iPads ab, so dass der Isopropylakohol unter den Akku fließen kann.

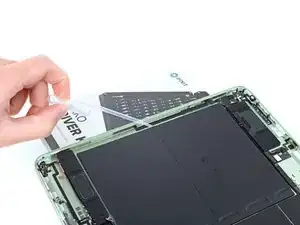

Tröpfle etwas hochkonzentrierten Isopropylakohol (mindestens 90%ig) entlang der linken Seitenkante des Akkus.
Wenn du für den Alkohol eine Injektionsnadel oder ein anderes spitzes Werkzeug verwendest, musst du sehr vorsichtig sein. Aus einem angestochenen Akku können gefährliche Chemikalien austreten oder er kann in Brand geraten.
Lasse den Alkohol eine Minute lang zum Aufweichen des Klebers unter dem Akku einwirken.

Schritt 32

Lege das iPad flach auf deine Arbeitsfläche.

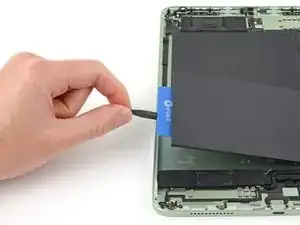

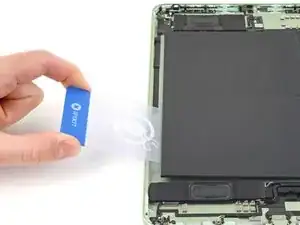

Schiebe eine Plastikkarte unter die linke Seite der unteren Akkuzelle, um die Klebeverbindung zum Rahmen aufzutrennen.
Schiebe die Karte nicht mit Gewalt hinein und verbiegen den Akku nicht. Aus einem angestochenen oder verformten Akku können gefährliche Chemikalien austreten oder er kann in Brand geraten.
Wenn sich die Karte nicht leicht einschieben lässt, dann tröpfle noch etwas Isopropylakohol daran, lasse ihn eine Minute lang einwirken und versuche es erneut.
Lasse die Plastikkarte stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 33

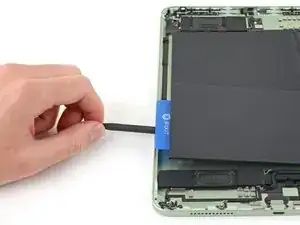

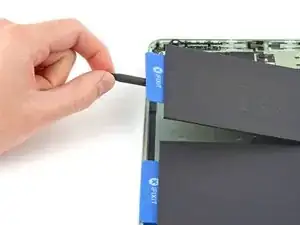

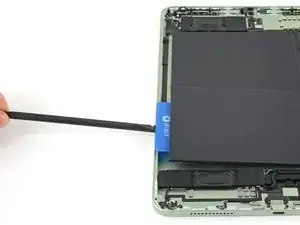

Schiebe einen Spudger mit dem flachen Ende unter die Plastikkarte, um die Hebelwirkung zu vergrößern.
Heble gegen die Karte, bis sich der restliche Kleber löst.
Wenn sich die Karte nicht leicht einschieben lässt, dann tröpfle noch etwas Isopropylakohol daran, lasse ihn eine Minute lang einwirken und versuche es erneut.

Schritt 34

Wiederhole die vorherigen zwei Schritte für die obere Akkuzelle.

Schritt 35

Lege das iPad mit dem Display nach unten auf eine saubere Arbeitsfläche.
Lege einen erwärmten iOpener etwa 4 cm von der rechten Seitenkante entfernt auf die Rückseite des iPads.
Lasse den iOpener zwei Minuten lang einwirken, um den Kleber aufzuweichen.

Schritt 36

Lege das iPad mit der Displayseite nach oben.

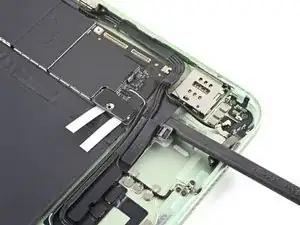

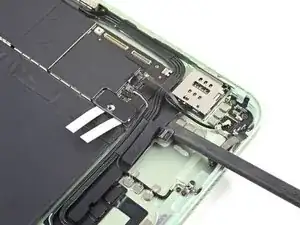

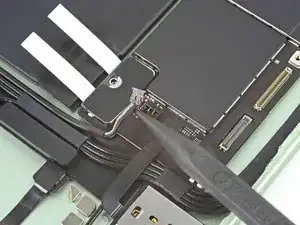

Schiebe einen Spudger mit dem flachen Ende unter den Stecker der Drahtlosantenne, bis sich das Logic Board hebt und die Kartonstreifen der Akkuisolierung lose werden.
Wende keine Gewalt an, wenn du mit dem Spudger hebelst. Wenn sich der Spudger nicht leicht ein- oder verschieben lässt, dann erwärme nochmals. Du kannst auch etwas hochkonzentrierten Isopropylakohol (mindestens 90%ig) eintröpfeln, um den Kleber aufzuweichen.
Lasse den Spudger stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 37

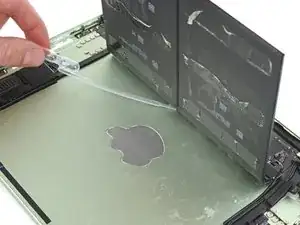

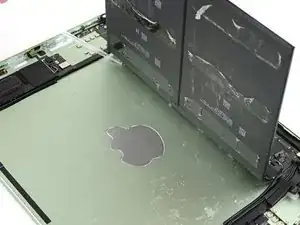

Hebe die Akkuzellen an der linken Kante an.
Die Akkuplatinen befinden sich an der rechten Kante der Akkuzellen. Tröpfle etwas hochkonzentrierten Isopropylakohol (mindestens 90%ig) an die Akkuplatinen.

Schritt 38

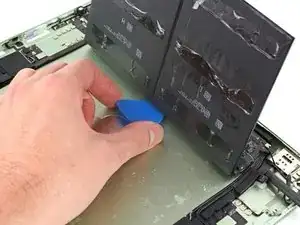

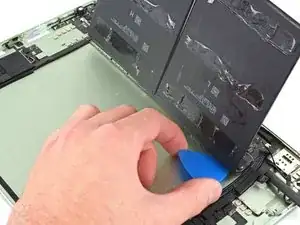

Schiebe ein Plektrum unter die Akkuplatine, um die Klebeverbindung zum Rahmen abzutrennen.

Schritt 39

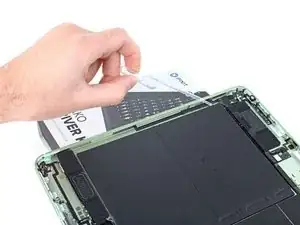

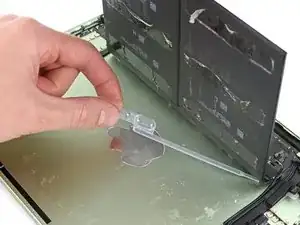

Entferne die beiden Akkuisolierstreifen.

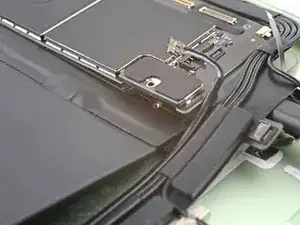

Hebe den Akku vom Rahmen weg hoch, so dass sich sein Stecker vom Abstandsstift löst.
Achte darauf, dass der Akkustecker nicht die Kontakte auf dem Logic Board berührt.

Schritt 40

Hebe beide Akkuhälften gleichzeitig aus dem iPad heraus.
Einen ausgebauten Akku darfst du nicht wieder verwenden, das ist ein Sicherheitsrisiko. Baue einen neuen Akku ein
Entferne alle Kleberreste vom Rahmen. Benutze dazu eine Pinzette und hochkonzentrierten Isopropylakohol (mindestens 90%ig) und, wo nötig, ein fusselfreies Tuch.
Wenn dein Ersatzakku keine Klebestreifen hat, dann klebe ihn mit Tesaband an der Gehäuserückseite fest.

Abschluss

Vergleiche dein neues Ersatzteil mit dem Originalteil, möglicherweise musst du Teile übertragen oder Schutzfolien von deinem neuen Teil abziehen, bevor du es einbauen kannst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Damit der neue Akku beste Leistung bringt, musst du ihn neu kalibrieren.

Entsorge deinen Elektromüll fachgerecht.
