iPad Pro 11" (2. Generation) Rückkamera tauschen

Schwierigkeitsgrad

Schwierig

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Diese Anleitung zeigt, wie du die Rückkamera im iPad Pro 11" (2. Generation) tauschen kannst.

Diese Anleitung wurde mit A2228 (Wi-Fi) und A2301 (Wi-Fi + Cellular + mmWave) iPad Pros erstellt. Wenn du ein Wi-Fi Modell reparieren willst, kannst du die Anleitung auch verwenden — die Bilder unterscheiden sich leicht und du musst die Schritte für die mmWave-Antenne überspringen.

Der Akku kann nicht direkt nach dem Ausbau des Displays abgetrennt werden, entlade deswegen den Akku vollständig bis sich das iPad von selbst ausschaltet, bevor du mit der Reparatur beginnst.

Werkzeuge

Ersatzteile

Schritt 1

Von außen sieht das iPad gleichförmig aus, im Inneren befinden sich allerdings an verschiedenen Stellen unter dem Display empfindliche Bauteile. Folge deswegen genau der Anleitung und beachte beim Öffnen des iPads folgende Stellen:
Kameramodul und Helligkeitssensoren
Displaykabel
Magnete am Display
Ränder des LCDs

Schritt 2

Lege einen heißen iOpener zwei Minuten lang auf die rechte Displaykante.
Du kannst auch einen Haartrockner, ein Heißluftgebläse oder eine Heizplatte verwenden. Zuviel Hitze kann aber das Display und/oder den Akku beschädigen, sei also sehr vorsichtig.

Schritt 3

Wir haben die Anti-Clamp entwickelt, um das Öffnen von Geräten zu erleichtern. Die nächsten beiden Schritte zeigen, wie sie verwendet wird. Wenn du sie nicht benutzen willst, überspringe die nächsten zwei Schritte und folge einer anderen Methode.
Genaue Anweisungen für die Anti-Clamp findest du hier.
Drücke den blauen Griff zum Scharnier hin, um aus den Öffnungsmodus zu deaktivieren.
Hebe das iPad so hoch, dass sich die Arme der Anti-Clamp über und unter dem Display befinden.
Bringe die Saugheber nahe an der rechten Seitenkante des iPads an, einen auf der Vorderseite, den anderen auf der Rückseite.
Drücke die Saugheber auf den Oberflächen fest.
Wenn die Saugheber nicht gut auf den Flächen haften, dann klebe Paketband darüber.

Schritt 4

Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.
Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.
Achte darauf, dass sich die Saugheber weiterhin gegenüber stehen. Wenn sie sich nicht mehr gegenüber stehen, dann löse die Saugheber ein wenig ab und schiebe sie in die richtige Position.
Warte eine Minute, damit sich der Kleber allmählich ablösen und sich ein Spalt bilden kann.
Wenn der Spalt groß genug ist, dann setze ein Plektrum unter das Display ein.
Wenn es nicht gelingt, mit der Anti-Clamp einen ausreichend großen Spalt zu erzeugen, dann erwärme die Stelle nochmals und drehe den Griff eine halbe Umdrehung im Uhrzeigersinn weiter.
Drehe den Griff jeweils nicht mehr als eine halbe Umdrehung weiter und warte jedes Mal eine Minute lang. Gib der Anti-Clamp Zeit, ihre Arbeit zu erledigen.
Überspringe den nächsten Schritt.

Schritt 5

Wenn das Display stark gesplittert ist, haftet der Saugheber vielleicht besser, wenn du das Display mit durchsichtigem Klebeband überklebst. Du kannst auch statt eines Saughebers besonders kräftiges Klebeband verwenden. Wenn das alles nicht hilft, dann klebe den Saugheber mit Sekundenkleber am Display fest.
Befestige einen Saugheber am rechten Displayrand, ungefähr 5 cm vom unteren Rand entfernt.
Ziehe das Display fest und gleichmäßig nach oben, bis ein genügend breiter Spalt entstanden ist, um ein Plektrum einzusetzen.
Der Spalt darf wirklich nur so breit sein, dass das Plektrum gerade so passt. Wenn das Display zu stark gebogen wird, bricht es.
Setze ein Plektrum mit der Spitze in den Spalt ein.
Schiebe das Plektrum nicht tiefer als 5 mm hinein, das LCD könnte sonst beschädigt werden.

Schritt 6

Setze ein zweites Plektrum in den eben erzeugten Spalt ein.
Schiebe das Plektrum zum Auftrennen des Klebers an der rechten Seitenkante entlang.
Wenn du an den Lautstärketasten vorbei schiebst, setze das Plektrum nicht tiefer als 2 mm ein, oder du beschädigst die Magnete des Displays.
Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 7

Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante des Gerätes.

Schritt 8

An der Oberkante des iPads befindet sich das Kameramodul und zwei Helligkeitssensoren. Diese Bauteile sind sehr empfindlich und können leicht beschädigt werden, wenn das Plektrum zu tief eingeschoben wird. Schneide den Kleber nur an den markierten Stellen auf, um Schäden zu vermeiden.
Die beiden Helligkeitssensoren sind nicht gut zu erkennen. Wenn du sie mit einer Taschenlampe oder einer sehr hellen Tischlampe beleuchtest, kannst du sie sehen.
Setze das Plektrum nahe der oberen linken und rechten Kante nicht tiefer als 5 mm ein, die Helligkeitssensoren könnten sonst beschädigt werden.
Setze das Plektrum in der Mitte der Oberkante nicht tiefer als 1 mm ein, das Kameramodul könnte sonst beschädigt werden.

Schritt 9

Setze ein weiteres Plektrum in den eben erzeugten Spalt ein.
Schiebe das Plektrum an der oberen rechten Kante entlang, halte an, wenn du beim rechten Helligkeitssensor bist.
Setze das Plektrum nicht tiefer als 5 mm ein.
Lasse das Plektrum rechts vom Sensor stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 10

Setze ein weiteres Plektrum rechts vom Helligkeitssensor ein.
Schiebe das Plektrum in der Mitte der Oberkante entlang, halte an, wenn du beim linken Helligkeitssensor bist.
Setze das Plektrum nicht tiefer als 1 mm ein, du könntest sonst das Kameramodul beschädigen.
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 11

Setze ein weiteres Plektrum links neben dem Helligkeitssensor ein.
Schiebe das Plektrum an der oberen linken Kante entlang, halte an, wenn du beim linken Helligkeitssensor bist.
Setze das Plektrum nicht tiefer als 5 mm ein.
Wenn der Kleber an der Oberkante aufgetrennt ist, kannst du die Plektren bei den Helligkeitssensoren herausholen.

Schritt 12

Lege einen erwärmten iOpener zwei Minuten lang auf die Unterkante des iPads.

Schritt 13

Setze ein weiteres Plektrum in die untere rechte Ecke unter das schon vorhandene ein.
Setze das Plektrum an der rechten Seitenkante nicht tiefer als 2 mm ein.
Schiebe das Plektrum um die untere rechte Ecke herum und trenne den Kleber auf.

Schritt 14

Schiebe das Plektrum an der Unterkante entlang, halte am USB-C-Anschluss an.
Setze das Plektrum an der Unterkante nicht tiefer als 5 mm ein.
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 15

Setze ein weiteres Plektrum links vom USB-C-Anschluss ein.
Trenne den restlichen Kleber an der Unterkante auf.
Setze das Plektrum an der Unterkante nicht tiefer als 5 mm ein.
Lasse das Plektrum in der linken unteren Ecke stecken, damit sich der Kleber an der Unterkante nicht wieder verbinden kann.

Schritt 16

Lege einen erwärmten iOpener zwei Minuten lang auf die linke Displaykante.

Schritt 17

An der linken Seitenkante des iPads befinden sich verschiedene Displaykabel. Diese Kabel sind sehr empfindlich und reißen leicht,, wenn das Plektrum zu tief unter einem falschen Winkel eingeschoben wird. Folge der Anleitung ganz genau, um Schäden zu vermeiden.
Die Displaykabel verlaufen in kleinen Vertiefungen im Rahmen, deswegen muss das Plektrum in einem Winkel von 45° eingesteckt werden.
Es gibt flache Zonen im Rahmen, dort muss das Plektrum horizontal geführt werden.

Schritt 18

Direkt oberhalb der linken unteren Ecke muss das Plektrum in einem Winkel von 45° eingeschoben werden.
Stecke das Plektrum nicht tiefer als 5 mm ein, du könntest sonst die Displaykabel beschädigen.
Schiebe das Plektrum vorsichtig an der linken Seitenkante entlang, halte an, wenn du den flachen Bereich im Rahmen erreichst.

Schritt 19

Senke das Plektrum ab, so dass es horizontal zum Display steht.
Schiebe das Plektrum nicht tiefer als 5 mm ein.
Trenne den Kleber an der linken Seitenkante weiter auf, bis du den vertieften Bereich am Rahmen erreichst.

Schritt 20

Trenne den restlichen Kleber auf. Es ist wichtig, dass du der Anleitung genauso wie beschrieben folgst.
Halte das Plektrum unter einem Winkel von 45° und schiebe es nach unten. Setze es nicht tiefer als 5 mm ein.
Halte das Plektrum flach. Setze es nicht tiefer als 5 mm ein.

Schritt 21

Fasse das Display an zwei gegenüberliegenden Ecken an und trenne vorsichtig den restlichen Kleber auf.
Entferne das Display noch nicht ganz, es wird noch von mehreren Kabeln darunter festgehalten.
Schiebe das Display zur unteren rechten Ecke des Rahmens hin, bis das Flachbandkabel zum Helligkeitssensor nahe an der Oberkante sichtbar wird.

Schritt 22

Halte während der gesamten Reparatur die Schrauben gut geordnet und achte darauf, dass jede an ihren ursprünglichen Ort zurückkommt.
Entferne die beiden Kreuzschlitzschrauben, mit denen die Halterung des Helligkeitssensors am Logic Board befestigt ist:
Eine 1,3 mm Schraube
Eine 2 mm Schraube
Beim Zusammenbau ist jetzt eine gute Gelegenheit, das iPad anzuschalten und ausgiebig zu testen, bevor du es wieder zuklebst. Achte darauf, dass es wieder ausgeschaltet ist, bevor du weiterarbeitest.

Schritt 23

Entferne die Halterung des Helligkeitssensors mit den Fingern oder einer Pinzette.

Schritt 24

Heble die Druckstecker am Kabel des Helligkeitssensors mit dem flachen Ende des Spudgers hoch und trenne sie ab.
Um Druckstecker, so wie diesen hier, wieder anzuschließen, musst du ihn erst genau ausrichten. Drücke ihn dann auf einer Seite fest, bis er einrastet. Wiederhole den Vorgang für die andere Seite. Drücke nicht in der Mitte. Wenn der Stecker schlecht sitzt, können die Kontakte verbogen und dauerhaft beschädigt werden.

Schritt 25

Entferne das Display noch nicht, es ist immer noch durch empfindliche Flachbandkabel mit dem Rahmen verbunden.
Fasse das Display an der rechten Kante an und klappe es wie ein Buch auf.
Lege das Display über dem linken Rand des iPads ab.

Schritt 26

Entferne die drei 1,2 mm Kreuzschlitzschrauben, mit denen die untere Kabelabschirmung am Logic Board befestigt ist.

Schritt 27

Entferne die untere Kabelabschirmung mit der Pinzette oder deinen Fingern.

Schritt 28

Entferne die 1,8 mm Kreuzschlitzschrauben, mit der der Akkustecker am Logic Board befestigt ist.

Schritt 29

In den Fotos ist zu sehen, wie der Akkustecker unter dem Logic Board aussieht. Benutze die Fotos zur Orientierung, wenn du den Akku ohne Sicherheitsrisiko abtrennst.
Schaue dir den Akkustecker genau an, es gibt freie Federn auf dem Logic Board, die gegen die Kontaktflächen des Akkus drücken. Da sowohl der Akku als auch das Logic Board festgeklebt sind, benötigst du ein flexibles und dünnes Werkzeug, das du zum Abtrennen des Akkus zwischen die Kontakte schieben kannst.

Schritt 30

Schneide dir zwei 6 mm breite Streifen aus einer Spielkarte oder dünnem Karton, die du als Akkublocker verwenden kannst.
Die Streifen sollten etwa 4 cm lang sein, damit du sie gut fassen kannst.

Schritt 31

Schiebe die Streifen auf jeder Seite des Akkusteckers hinein, bis es nicht mehr geht.

Schritt 32

Heble die beiden oberen Displaykabel mit der Spudgerspitze hoch und trenne sie ab.

Schritt 33

Trenne die beiden restlichen Displaykabel ab.

Schritt 34

Fasse das Display an der rechten Kante an und hebe es weg.
Bevor du beim Zusammenbau das Display wieder einbaust, entferne erst alle Kleberreste mit hochkonzentriertem Isopropylakohol (mindestens 90%ig) und einem fusselfreien Tuch von den Klebeflächen am Rahmen. Das iPad wird dadurch für den neuen Kleber vorbereitet, er haftet dann besser.
Wenn du das bisherige Display wiederverwenden willst, musst du auch hier die Klebeflächen auf der Rückseite mit Isopropylakohol von den Kleberresten befreien.
Folge dieser Anleitung, um vorgestanzte Klebestreifen am iPad zu befestigen, bevor du es wieder zusammenklebst.

Schritt 35

Die LiDAR-Sensoreinheit ist mit der Face ID-Hardware gekoppelt. Um die Funktionalität von Face ID zu erhalten musst du sie auf dein Ersatzdisplay übertragen. In den folgenden Schritten wird gezeigt, wie die Sensoreinheit entfernt und am Ersatzdisplay eingebaut wird.
Die LiDAR-Sensoreinheit besteht aus insgesamt vier Sensoren:
Zwei Helligkeitssensoren
Ein Näherungssensor
Ein Mikrofon
Du musst zuerst jeden Sensor ablösen, bevor du die ganze Einheit entfernen kannst.

Schritt 36

Lege einen erwärmten iOpener zwei Minuten lang oben auf das Display.

Schritt 37

Setze eine gebogene Pinzette mit einer Spitze zwischen den Helligkeitssensor und das Display ein.
Heble nach oben, bis sich der Sensor vom Display ablöst.
Eventuell benötigst du dafür recht viel Kraft.
Wiederhole das Verfahren für den anderen Helligkeitssensor.

Schritt 38

Setze ein gebogene Pinzette mit einer Spitze zwischen das Kabel zum Näherungssensor und dem Display ein.
Schiebe die Pinzette zum Display hin und heble gleichzeitig den Sensor vom Display ab.
Du benötigst dazu wahrscheinlich recht viel Kraft und musst öfter mit dem iOpener erwärmen.

Schritt 39

Ziehe eventuell vorhandenes Klebeband vom Mikrofon ab.

Schritt 40

Schiebe ein Öffnungswerkzeug unter das Mikrofon und löse die Klebeverbindung ab.
Heble das Mikrofon hoch und trenne es vom Display ab.

Schritt 41

Schiebe ein Plektrum unter das Kabel zur LiDAR-Sensoreinheit und löse es vom Display ab.

Schritt 42

Schiebe das Plektrum weiter unter der LiDAR-Sensoreinheit entlang, bis sie ganz vom Display abgetrennt ist.
Entferne die LiDAR-Sensoreinheit.

Schritt 43

Folgende Schritte sind zum Zusammenbau nötig:
Richte die LiDAR-Sensoreinheit am Ersatzdisplay aus.
Verwende doppelseitiges Klebeband, wie z.B. Tesaband, um die Kabel am Display festzukleben.
Befestige die Sensoren mit einem geeigneten Kleber, wie z.B. E6000, in ihren Ausschnitten auf dem Display.
Achte darauf, dass der Kleber nur auf den Kanten der Sensoren aufgetragen wird. Durch Kleber auf den Frontseiten werden sie unbrauchbar.

Schritt 44

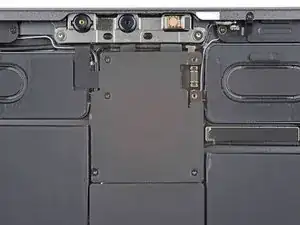

Entferne die vier Kreuzschlitzschrauben, mit denen die obere Kabelabschirmung am Logic Board befestigt ist:
Drei 1,2 mm Schrauben
Eine 2 mm Schraube

Schritt 45

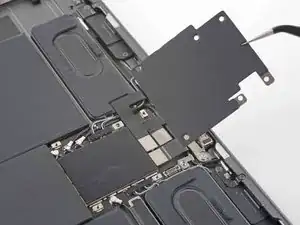

Entferne die obere Kabelabschirmung mit einer Pinzette oder deinen Fingern.

Schritt 46

Einige dieser Schrauben haben zwar die gleiche Länge, aber verschiedene Gewinde. Verwechsle die Schrauben nicht, die Gewinde im Rahmen werden sonst beschädigt.

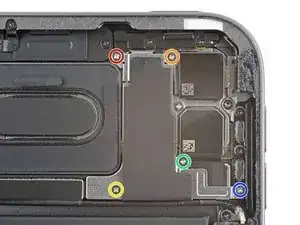

Entferne die fünf Kreuzschlitzschrauben, mit denen die Halterung der Kamera am Rahmen befestigt ist:
Eine 1,3 mm Schraube
Eine 2,8 mm Schraube
Eine 1,3 mm Schraube
Eine 1,8 mm Schraube
Eine 1,8 mm Schraube

Schritt 47

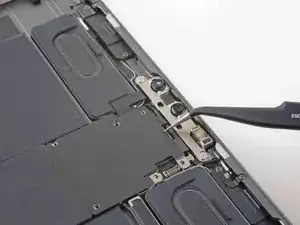

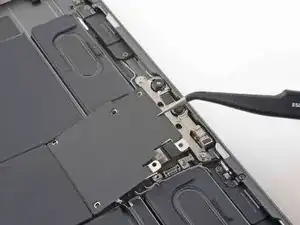

Hebe die Abschirmung der Rückkamera an der rechten Seite mit den Fingern oder einer Pinzette hoch.
Schiebe die Abschirmung waagrecht heraus.
Beim Zusammenbau musst du erst die linke Seite der Abschirmung absenken. Achte darauf, dass die kleine vorstehende Lasche in ihren Schlitz passt, dann klappe die Abschirmung zu.

Schritt 48

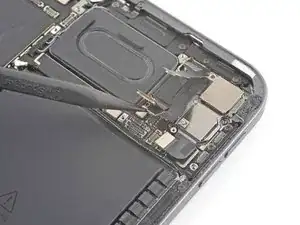

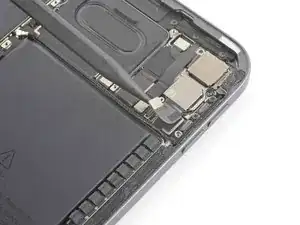

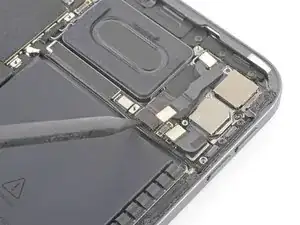

Trenne das Kabel zur Weitwinkelkamera mit der Spudgerspitze ab.

Schritt 49

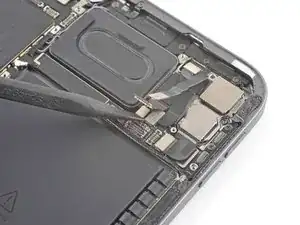

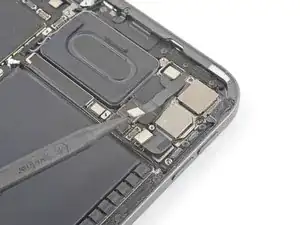

Trenne das Kabel zur Einschalttaste und zur LED mit der Spudgerspitze ab.

Schritt 50

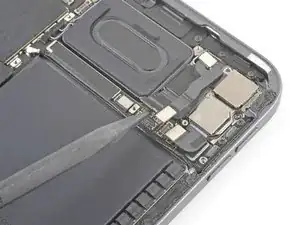

Trenne das Kabel zum LIDAR-Sensor mit der Spudgerspitze ab.

Schritt 51

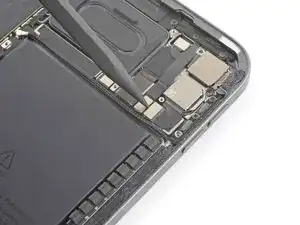

Trenne das Kabel zur Ultraweitwinkelkamera mit der Spudgerspitze ab.

Schritt 52

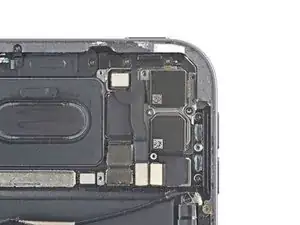

Entferne die 2,8 mm Kreuzschlitzschraube, mit der die Rückkamera am Rahmen befestigt ist.

Schritt 53

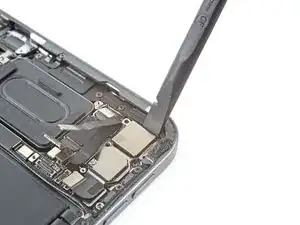

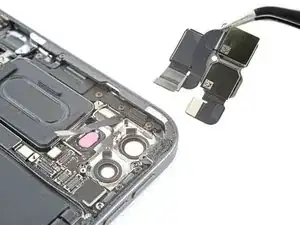

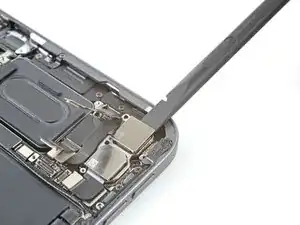

Heble das Rückkameramodul mit dem flachen Ende des Spudgers nach oben, bis es sich ablöst.

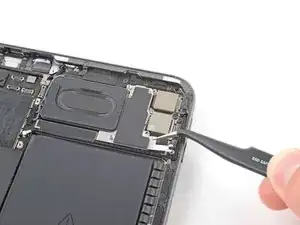

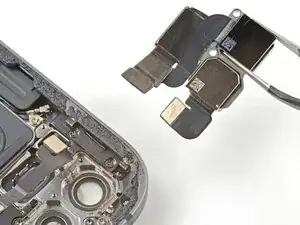

Fasse das Rückkameramodul mit den Fingern oder einer Pinzette und entferne es.

Abschluss

Vergleiche das Ersatzteil mit dem Originalteil. Es kann sein, dass du vor dem Einbau des Ersatzteils fehlende Komponenten übertragen oder Schutzfolien entfernen musst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Bitte entsorge deinen Elektroschrott sachgerecht.
