iPad Pro 12.9" (4. Generation) Frontkamera-Baugruppe tauschen

Ziehe die Stecker an allen Kabeln ab und schalte das iPad komplett aus.

Lege einen heißen iOpener zwei Minuten lang auf die rechte Displaykante.

Drücke den blauen Griff zum Scharnier hin, um aus dem Öffnungsmodus zu deaktivieren.

Hebe das iPad so hoch, dass sich die Scharniere der Anti-Clamp über und unter dem Display befinden.

Bringe die Saugheber nahe an der rechten Seitenkante des Displays an, einen auf der Vorderseite, den anderen auf der Rückseite.

Drücke die Saugheber auf den Oberflächen fest.

Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.

Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.

Warte eine Minute, damit sich der Kleber allmählich ablösen und sich ein Spalt bilden kann.

Wenn der Spalt groß genug ist, dann setze ein Plektrum unter das Display ein.

Überspringe den nächsten Schritt.

Befestige einen Saugheber so nah wie möglich am rechten Displayrand in der Mitte.

Ziehe das Display fest und gleichmäßig nach oben, bis ein genügend breiter Spalt entstanden ist, um ein Plektrum einzusetzen.

Setze ein Plektrum in den Spalt ein.

Ein Magnet beginnt 2 cm von der Oberkante entfernt und ist 2,5 cm lang.

Der zweite Magnet beginnt 3 cm von der Unterkante entfernt und ist 2,5 cm lang.

Schiebe das Plektrum zum Auftrennen des Klebers an der rechten Seitenkante des Displays hin und her.

Schiebe das Plektrum um die untere rechte Displayecke herum.

Lasse das Plektrum in der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen heißen iOpener zwei Minuten lang auf die Unterkante des Displays.

Setze ein weiteres Plektrum in die untere rechte Ecke ein.

Schiebe das Plektrum zur unteren linken Ecke hin und trenne den Kleber auf.

Schiebe das Plektrum um die untere linke Displayecke herum.

Lasse das Plektrum in der unteren linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen heißen iOpener zwei Minuten lang auf die linke Displaykante.

Der obere Ausschnitt beginnt 4 cm von der Oberkante entfernt und ist 2,5 cm lang.

Der mittlere Ausschnitt liegt genau in der Mitte und ist 2,5 cm lang.

Der untere Ausschnitt beginnt 4 cm von der Unterkante entfernt und ist 2,5 cm lang.

Setze ein drittes Plektrum in die untere linke Displayecke ein.

Schiebe das Plektrum zum Auftrennen des Klebers zur linken oberen Ecke hin.

Rolle das Plektrum um die obere linke Displayecke herum.

Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen heißen iOpener zwei Minuten lang auf die obere Displaykante.

Während der Kleber aufweicht, mache dich mit folgenden Hinweisen vertraut:

Nahe bei den Ecken sind zwei Helligkeitssensoren. Hier darfst du nur die äußerste Spitze des Plektrums einsetzen, damit die Sensoren nicht beschädigt werden.

An diesen drei Stellen befindet sich Klebeband zum Ableiten von Wärme. Du musst das Plektrum beim Auftrennen des Klebers steil stellen.

In der Mitte der Oberkante befindet sich die Frontkamera-Einheit. Hier darfst du das Plektrum überhaupt nicht einsetzen, die Kamera kann sonst beschädigt werden.

Schiebe das Plektrum zum Auftrennen des Klebers 9 cm weit zur Mitte der Oberkante hin, achte aber auf die im vorherigen Schritt erwähnten Stellen.

Setze ein viertes Plektrum rechts von der Frontkameraeinheit, 4 cm vom vorherigen Plektrum, bzw. 9 cm von der rechten Displaykante entfernt ein.

Schiebe das Plektrum zum Auftrennen des restlichen Klebers zur rechten Ecke hin.

Fasse das Display an zwei gegenüberliegenden Ecken an und verschiebe es vorsichtig, bis es sich vom Rahmen ablöst.

Schiebe das Display zur unteren rechten Ecke des Rahmens hin, bis das Flachbandkabel nahe an der Oberkante sichtbar wird.

Entferne die beiden Kreuzschlitzschrauben, mit denen die obere Kabelabschirmung am Logic Board befestigt ist:

Eine 1, 8 mm lange Schraube

Eine 2 mm lange Schraube

Entferne die obere Kabelabschirmung mit den Fingern oder einer Pinzette.

Heble die Druckstecker am Kabel der oberen Sensoren mit dem spitzen Ende des Spudgers hoch und trenne sie ab.

Fass das Display an der rechten Seitenkante und klappe es wie ein Buch auf.

Lege das Display über dem linken Rand des iPads ab.

Entferne die fünf Kreuzschlitzschrauben, mit denen die untere Kabelabschirmung befestigt ist:

Vier 1,1 mm Schrauben

Eine 2 mm Schraube

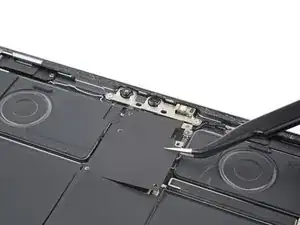

Fasse die untere Kabelabschirmung mit den Fingern oder einer Pinzette und entferne sie.

Entferne die 1,7 mm Kreuzschlitzschraube, mit der der Akkustecker am Logic Board befestigt ist.

Schneide dir zwei 6 mm breite Streifen aus einer Spielkarte, die du als Akkublocker verwenden kannst.

Schiebe die Streifen unter beide Seiten des Steckers.

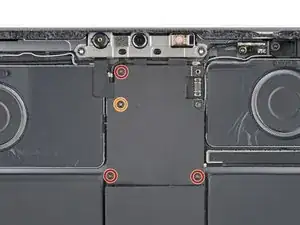

Entferne die vier Kreuzschlitzschrauben, mit denen die obere Kabelabschirmung befestigt ist:

Drei 1,1 mm Schrauben

Eine 2 mm Schraube

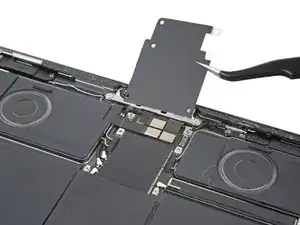

Fasse die obere Kabelabschirmung mit den Fingern oder einer Pinzette und entferne sie.

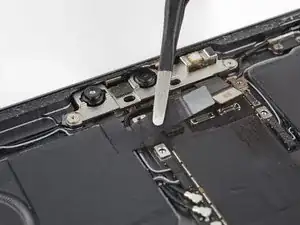

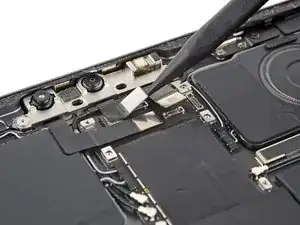

Heble die drei Druckstecker für den Infrot-Dot-Projektor, die Frontkamera und die Face ID-Kamera mit der Spudgerspitze hoch und trenne sie ab.

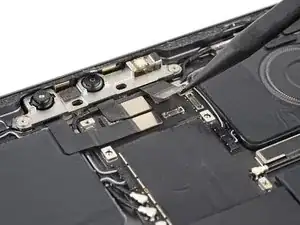

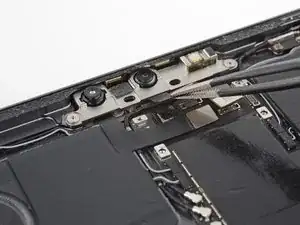

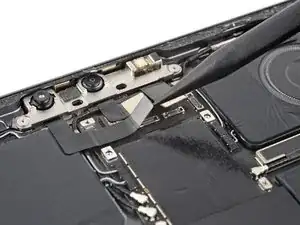

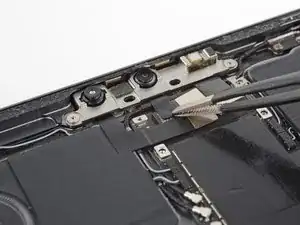

Fasse das mittlere und das linke Kabel zur Frontkamera-Baugruppe mit einer stumpfen Pinzette und löse beide vom Logic Board ab.

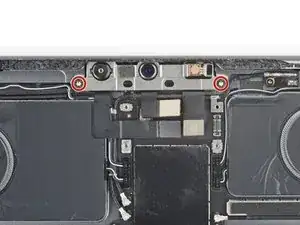

Entferne die beiden 2,2 mm Torx T3 Schrauben, mit denen die Halterung der Frontkamera-Baugruppe befestigt ist.

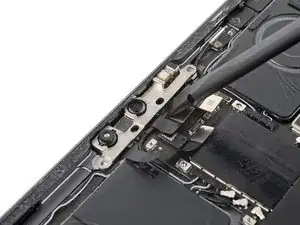

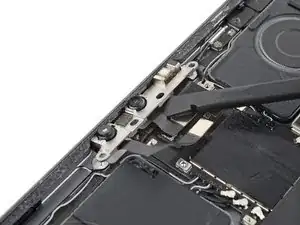

Heble die Halterung der Frontkamera-Baugruppe mit dem flachen Ende des Spudgers aus ihrer Vertiefung heraus.

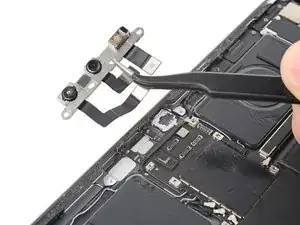

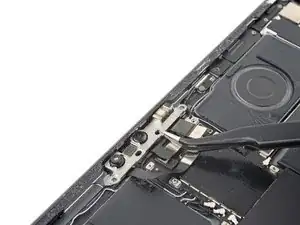

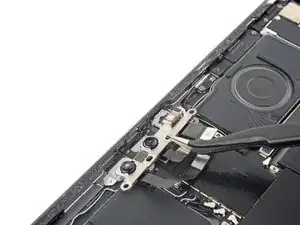

Fasse die Halterung der Frontkamera-Baugruppe mit den Fingern oder einer Pinzette und hole sie aus ihrer Vertiefung heraus.
