iPad Pro 9,7" Display austauschen

Geschrieben von: Arthur Shi

Kommentare: 35

Schwierigkeitsgrad

Schwierig

Schritte

Zeitaufwand

1 - 3 Stunden

Einleitung

Diese Anleitung zeigt dir, wie du die Display am iPad Pro 9,7" austauschen kannst.

Die Home Button Einheit ist mit dem Logic Board des iPads gepaart. Damit die Touch-ID Funktion erhalten bleibt, musst du den originalen Home Button auf die neue Displayeinheit übertragen. Die Schritte dazu sind in der Anleitung enthalten.

Verwende keine Metallwerkzeuge, du riskiert sonst einen Kurzschluss und Schäden am iPad.

Werkzeuge

Ersatzteile

Schritt 1

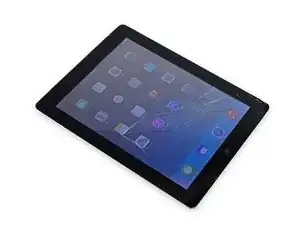

Falls das Displayglas gebrochen ist, vermeide weitere Schäden und verhindere Verletzungen, indem du das Glas abklebst.

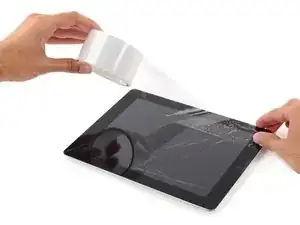

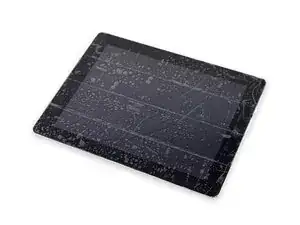

Lege überlappende Streifen Klebeband über das Display des iPads bis die gesamte Oberfläche bedeckt ist.
Das hält die Glassplitter zusammen und vergrößert die Stabilität beim Hebeln und Anheben des Displays.
Folge der restlichen Anleitung so genau wie möglich. Wenn die Scheibe allerdings einmal beschädigt ist, wird sie während der Reparatur wahrscheinlich auch weiter brechen, und du wirst vielleicht ein Metallwerkzeug benutzen müssen, um das Glas rauszuholen.
Trage eine Schutzbrille, um deine Augen zu schützen und achte darauf, den LCD Bildschirm nicht zu beschädigen.

Covering the screen with tape proved an essential safety step with the ipad display/lcd I just replaced. The screen was so badly broken that a part of it was almost powder, but the combination of the tape and sticky adhesive residue kept most of that together, and cleanup was pretty easy as a result. One caveat, though, is that the tape will probably make the suction cup useless for pulling up on the display. It did for me, anyway.

John Lasseter - 22/05/21

Schritt 2

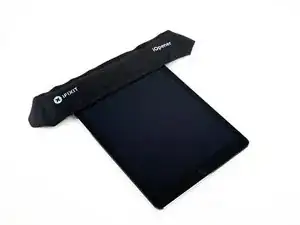

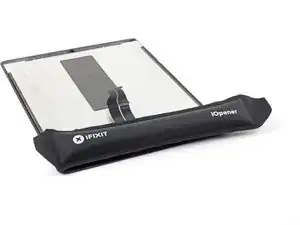

In den folgenden Schritten wirst du mit einem iOpener den Kleber aufweichen, mit dem das Frontpanel befestigt ist. Beachte, dass du den iOpener nicht länger als 30 Sekunden lang in der Mikrowelle erhitzen darfst.
Fasse den ersetzen iOpener nur an den Laschen an den Ende an und lege ihn über die Oberkante des iPads.
Lasse ihn dort zwei Minuten lang liegen, damit der Kleber weich wird, mit dem das Frontpanel am restlichen Gerät befestigt ist.

I see a lot of videos that show using a heat gun on low to soften the adhesive. I know there is inherent risk with this since you could start delaminating things, but is it something that could be considered (at your own risk)? Or is it something that could have more risks than I am realizing?

joshcorey -

Yes, you can definitely use a hair dryer, heat gun, or a heating pad. If you're using a heat gun, be careful not to overheat the display. The surface should feel slightly too hot to the touch.

Arthur Shi -

Schritt 3

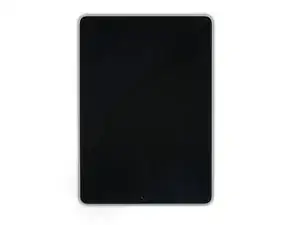

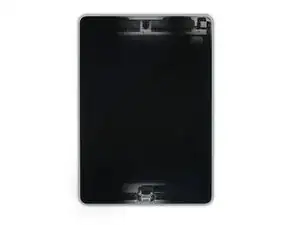

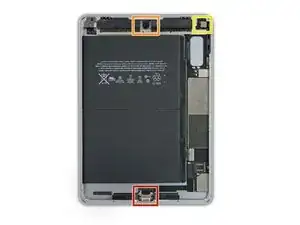

Von außen sieht das iPad ganz einheitlich aus, aber es befinden sich empfindliche Komponenten unter bestimmten Bereichen der Frontglasscheibe. Um Schäden zu vermeiden, erhitze und heble das Glas nur an den in den einzelnen Schritten beschriebenen Stellen.
Achte beim Ausführen der einzelnen Schritte ganz besonders darauf, nicht an folgenden Bereichen zu hebeln:
Home Button
Frontkamera
Hauptkamera

Verwirrend: Es sollte heissen, dass man an den beschriebenen Stellen eben NICHT hebeln sollte.

Felix - 04/04/21

Danke! Ich habe den Teil mit dem NICHT hebeln nochmal hervorgehoben.

Fabian Neidhardt - 07/04/21

Schritt 4

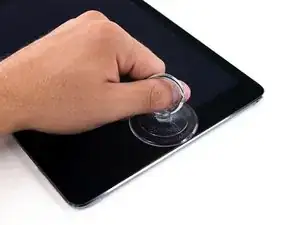

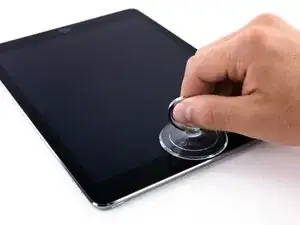

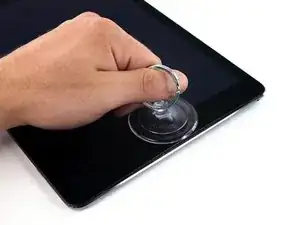

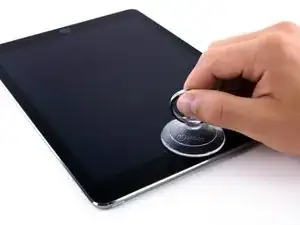

Platziere einen Saugheber über der Frontkamera des iPads und drücke ihn gut fest.
Damit du die größtmögliche Hebelwirkung erhältst, musst du den Saugheber so nah wie möglich an der Außenkante anbringen, aber nicht über die Kante hinausgehen.

Schritt 5

Ziehe fest am Saugheber, bis sich zwischen dem Rückgehäuse und dem Frontpanel ein Spalt bildet.
Ziehe aber auch nicht zu fest, da das Glas sonst zerbrechen kann.
Wenn der Spalt groß genug ist, dann setze ein Plektrum in den Spalt ein, so dass der Kleber sich nicht wieder verbinden kann.

Schritt 6

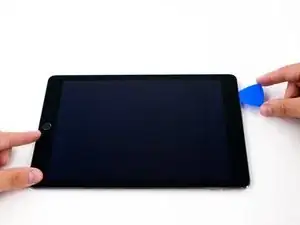

Schiebe das Plektrum in Richtung Kopfhörerbuchse an der Kante des Displays entlang.
Wenn das Auftrennen schwergängig wird, dann erhitze den iOpener erneut und lege ihn wieder auf.
Schiebe das Plektrum nicht weiter als die Blende in das Display hinein, es könnte sonst beschädigt werden.
Als gute Faustregel gilt, dass das Plektrum nicht tiefer als 7 mm in das iPad eingeschoben werden darf.

Schritt 7

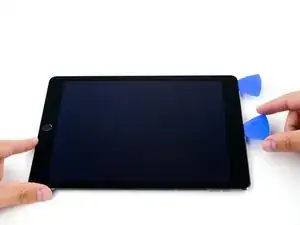

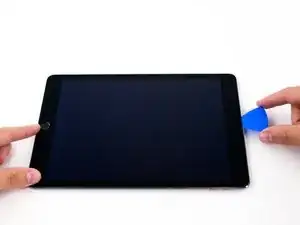

Setze ein zweites Plektrum bei der Frontkamera ein.

Schritt 8

Schiebe das zweite Plektrum in Richtung der Sleep/Wake-Taste an der Oberkante des iPads entlang.

Schritt 9

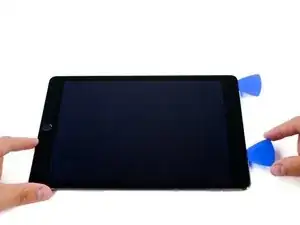

Setze ein drittes Plektrum bei der Frontkamera ein.

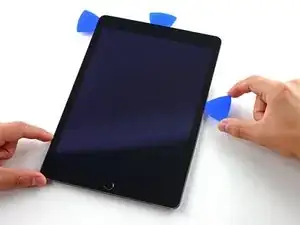

Schritt 10

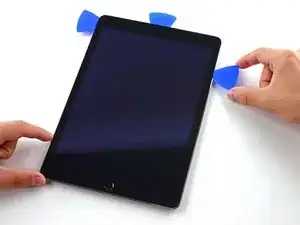

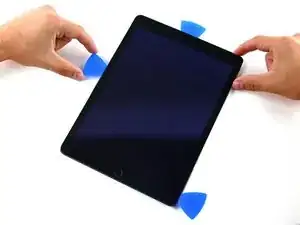

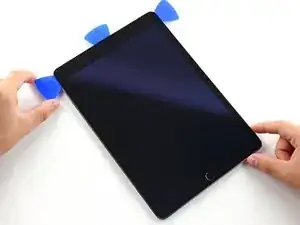

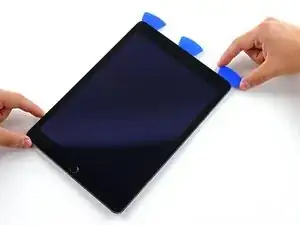

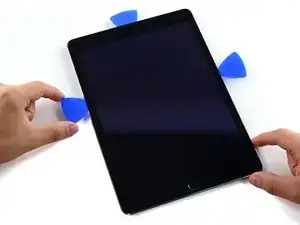

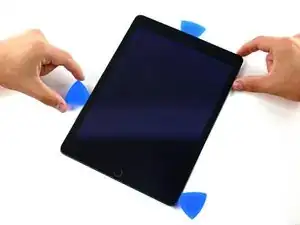

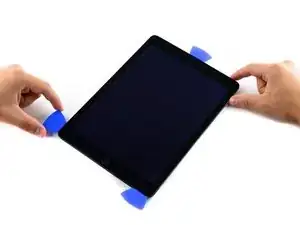

Schiebe das rechte Plektrum um die rechte obere Ecke des iPads herum.

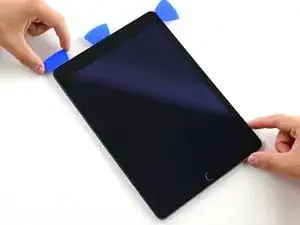

Schritt 11

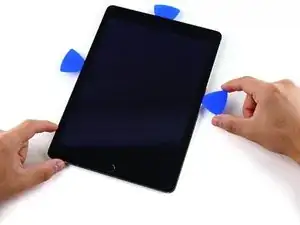

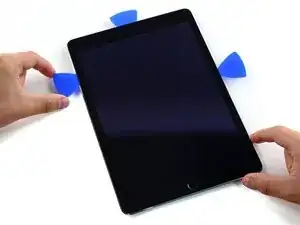

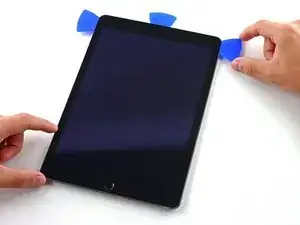

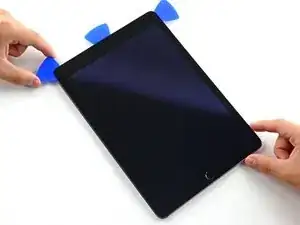

Schiebe das linke Plektrum um die linke obere Ecke des iPads herum.

Schritt 12

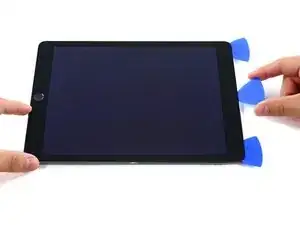

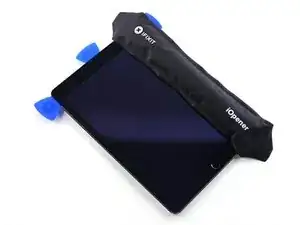

Erhitze den iOpener erneut und lege ihn auf die rechte Kante des Displays, damit der Kleber darunter weich wird.

Schritt 13

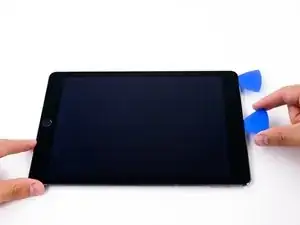

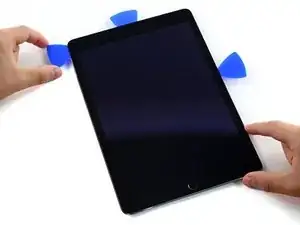

Schiebe das rechte Plektrum etwa zur Seitenmitte des Displays nach unten.

Schritt 14

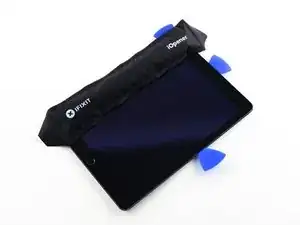

Erhitze den iOpener erneut und lege ihn auf die linke Seite des iPads auf.

Schritt 15

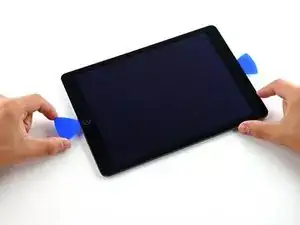

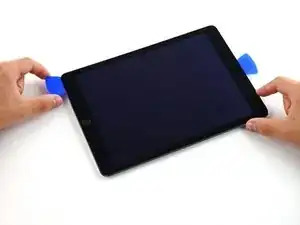

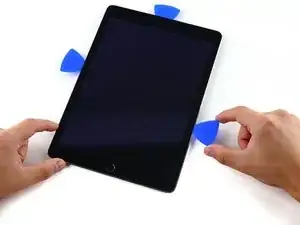

Schiebe das linke Plektrum etwa bis zur Seitenmitte an der Kante des iPads nach unten.

Schritt 16

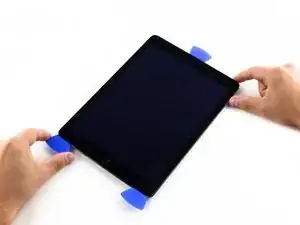

Schiebe das rechte Plektrum bis zur unteren rechten Ecke des iPads nach unten.
Wenn nötig, musst du die rechte Kante wieder erwärmen, damit sich die Displayeinheit löst.

Schritt 17

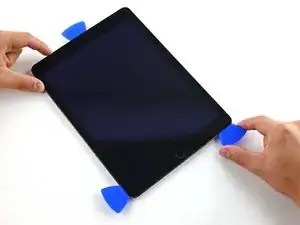

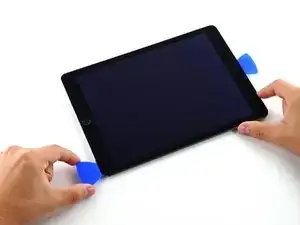

Schiebe das linke Plektrum an der Kante des Displays nach unten bis zur Ecke.

Schritt 18

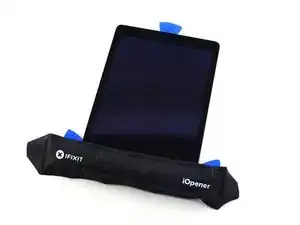

Erwärme mit dem iOpener die Unterkante des iPads.

Schritt 19

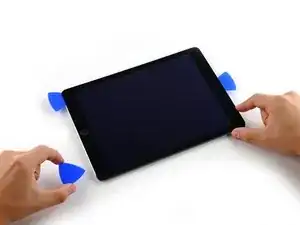

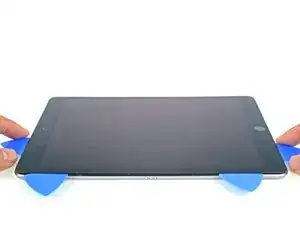

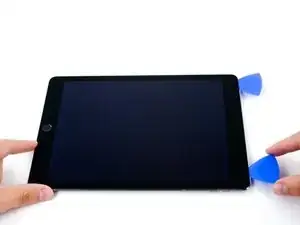

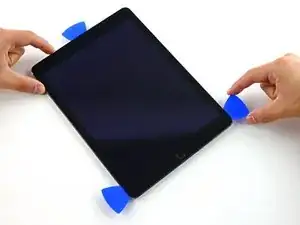

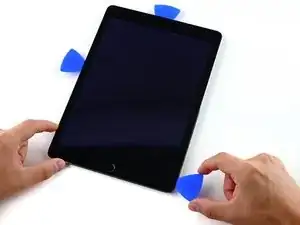

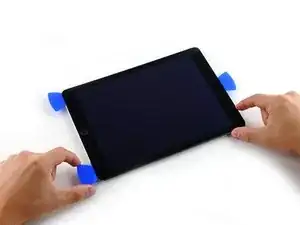

Führe das rechte Plektrum um die untere Ecke des iPads herum.

Schritt 20

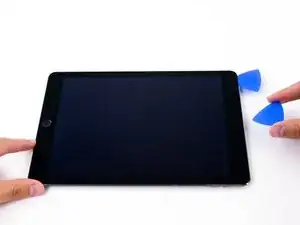

Wiederhole das Ganze für das linke Plektrum.
Falls nötig, musst du den iOpener ab und zu neu anwenden.

Schritt 21

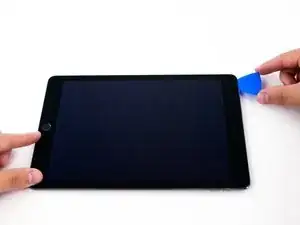

Entferne das rechte Plektrum von der Unterkante des iPads.

Schritt 22

Verschiebe das linke Plektrum entlang der Unterkante des Displays, entferne es dann aus der rechten unteren Ecke des iPads.
Sei ganz vorsichtig und setze das Plektrum nicht tiefer als 7 mm in das Display ein, damit der Home Button und die darunterliegenden Displaykabel nicht beschädigt werden.

Schritt 23

Prüfe mit einem Plektrum nach, ob der Kleber an den Seiten oben, links und unten weitgehend aufgetrennt ist.

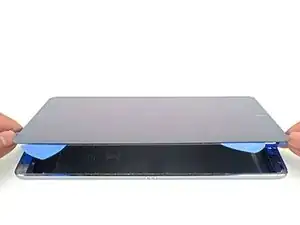

Verdrehe das oberen und das untere Plektrum, um die Displayeinheit vom Rückgehäuse abzulösen.
Versuche noch nicht, das Display zu entfernen, es ist immer noch am Rückgehäuse befestigt.

Schritt 24

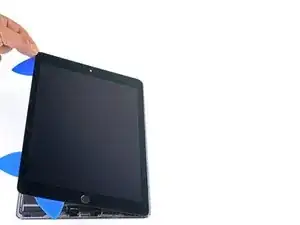

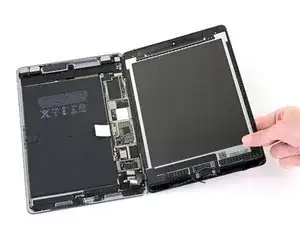

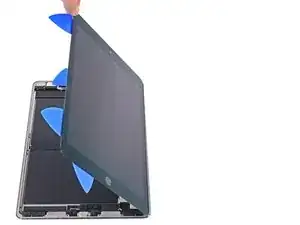

Klappe das Display am Gehäuse nach rechts, benutze dabei die rechte Kante als Scharnier.
Achte beim Bewegen der Displayeinheit darauf, dass das Displaykabel nicht zu stark angespannt wird.
Klappe das Display immer weiter nach rechts, bis es flach neben dem Rückgehäuse liegt.

Schritt 25

Entferne die elf 1,3 mm Kreuzschlitzschrauben #00, mit denen die EMI Abschirmung befestigt ist.

Schritt 26

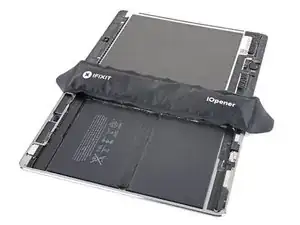

Lege einen erwärmten iOpener eine Minute lang auf die EMI Abschirmung des Logic Boards.

Schritt 27

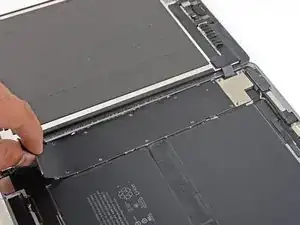

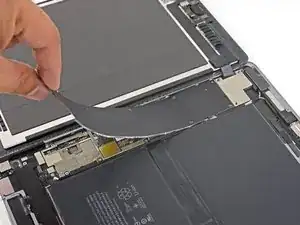

Hebe die EMI Abschirmung des Logic Boards hoch. Fange damit an der Kante gleich oben am iPad an.
Löse die EMI Abschirmung langsam vom Logic Board ab.
Das erfordert etwas Kraft, da die EMI Abschirmung mit vielen winzigen Klammern befestigt ist. Die Abschirmung kann sich unter Umständen ein wenig verformen. Das macht nichts, aber versuche die Verformung so gering wie möglich zu halten, sodass sie hinterher beim Zusammenbau und Festschrauben wieder flach liegt.
Entferne die EMI Abschirmung des Logic Boards.

Schritt 28

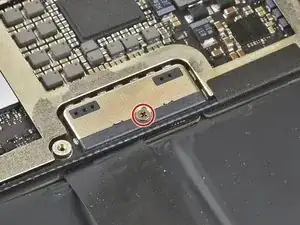

Entferne die 1,7 mm lange Kreuzschlitzschraube, die den Akkustecker befestigt.

What size is this screw?

Austin Martin - 24/12/20

i get 1.65mm with my calipers but the 1.3s read 1.25 on my calipers too, so probably a 1.7mm

bunjamins - 13/05/21

Schritt 29

Wenn nach dem Entfernen aus der EMI Abschirmung einige scharf Stellen herausragen, solltest du sie vor dem Zusammenbau erst wieder flach biegen.

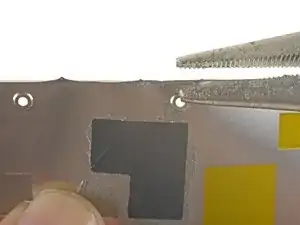

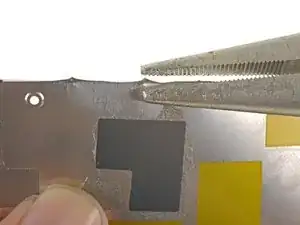

Drücke die scharfen Stellen mit einer Zange wieder flach.
Wiederhole das Ganze für alle scharfen Stellen an den Kanten der EMI Abschirmung.

Schritt 30

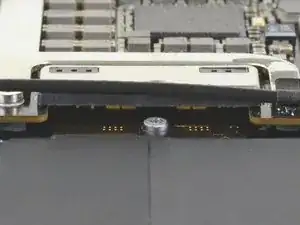

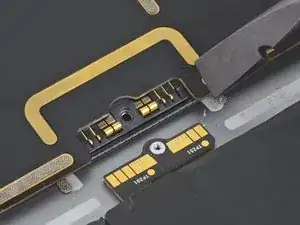

Diese Fotos zeigen, wie der Akkustecker unter dem Logic Board aussieht. Benutze diese Bilder als Hilfen zum sicheren Abtrennen des Akkus.
Beachte, dass der Akkustecker durch freie (Cantilever-) Federn gegen die Kontaktflächen gedrückt wird. Da sowohl das Logic Board als auch der Akku festgeklebt ist, musst du ein dünnes und flexibles Werkzeug zwischen die Kontakte schieben, um den Akku abzutrennen.

Le connecteur de batterie est il réparable si abîmé ?

Maverick -

Schritt 31

Sei besonders vorsichtig, wenn du einen Akkublocker verwendest. Die Akkukontakte können leicht verbogen und dauerhaft beschädigt werden.
Achte darauf, dass das iFixit-Logo nach oben zeigt.

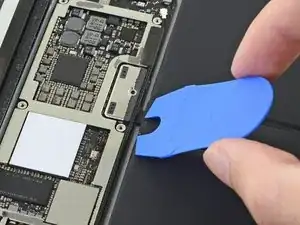

Schiebe den Akkublocker von der linken Seite her in einem 35°-Winkel unter den Akkustecker auf dem Logic Board.
Die rechte Spitze des Akkublockers muss zwischen die linke Seite des Akkusteckers auf dem Logic Board und den Kontaktflächen des Akkus gleiten. Die linke Spitze muss unter das Logic Board gleiten.
Schiebe den Akkublocker nicht mit Gewalt unter den Stecker oder das Logic Board. Wenn der Akkublocker schwer unter das Logic Board einzuschieben ist, dann schaue beim nächsten Schritt nach, wie sich das Logic Board lösen lässt. Du kannst stattdessen den Akku auch mit einer Spielkarte abtrennen.
Der Akkublocker oder die Spielkarte sollte sich ohne große Widerstände unter das Logic Board einschieben lassen. Danach sollte das Werkzeug etwa in einem 15°-Winkel stehen.
Lasse das Werkzeug während der gesamten Reparatur stecken.

le connecteur de la batterie est t’il remplaçable ou repérable si jamais abîmé ?

Maverick -

Schritt 32

Wenn sich der Akkublocker nicht leicht einführen lässt, dann löse das Logic Board mit folgenden Schritten teilweise vom Rahmen ab:

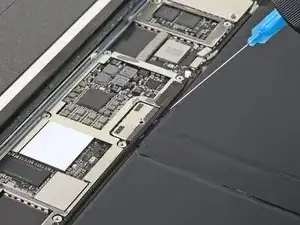

Tröpfle etwas hochkonzentrierten Isopropylalkohol (mindestens 90%ig) links und rechts am Akkustecker unter das Logic Board.
Lasse den Alkohol zum Schwächen des Klebers mindestens eine Minute lang einwirken.
Versuche nun den Akkublocker einzusetzen. Wenn sich das Logic Board nicht leicht anheben lässt, dann tröpfle noch etwas Alkohol nach.
Das funktioniert nicht mit der Spielkarten-Methode zum Abtrennen des Akkus, da die Spielkarte nur zwischen dem Akkustecker und den Kontaktflächen des Akkus eingeschoben wird.

Schritt 33

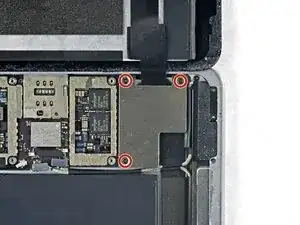

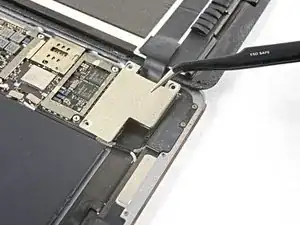

Entferne drei 1,3 mm Kreuzschlitzschrauben, mit denen die Displaykabelhalterung befestigt ist.

i think we need to talk about the battery situation here. apple change up the style of battery connector on this model as well as some others. if someone can add to this list and add the appropriate photos in the right spot should help someone else. the battery tabs are open towards the battery side and inserting a tool in this area can pry them open further and damage or rip off the tab. some have found that by lifting on either side of the battery tab, they would not even encounter the tabs.

greg - 14/07/20

Schritt 34

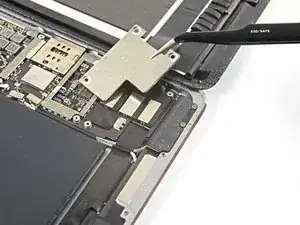

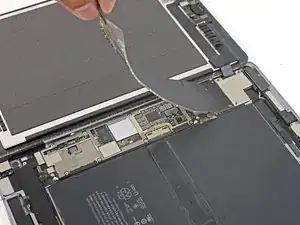

Entferne die Displaykabelhalterung.

A tab was folded over a connector of some sort on the bottom side. I found it was a better to pull from the top to the bottom to fold the tabs slightly to remove this cover.

rosecitymech - 09/12/19

Actually it helps to move the cover slightly towards the bottom of the iPad as that disengages to tabs…

DeeAnn Hopings - 06/06/21

Schritt 35

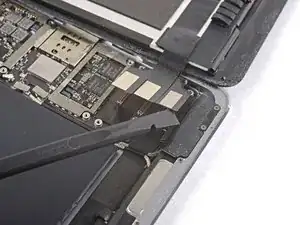

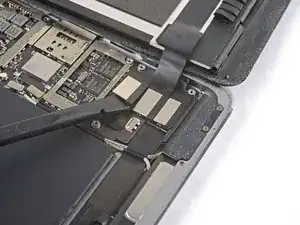

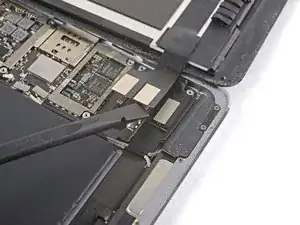

Löse den Stecker der Displayeinheit mit dem flachen Ende des Spudgers aus seinem Anschluss auf der Hauptplatine.

Schritt 36

Wiederhole den vorigen Schritt für die beiden restlichen Stecker.

Schritt 37

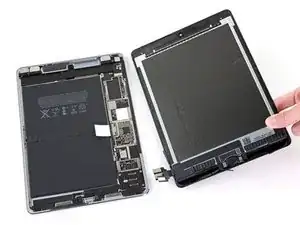

Entferne die Displayeinheit vom Rahmen.
Wenn du wieder die originale Displayeinheit benutzt, dann folge dieser Anleitung für Display-Klebestreifen, um die Display-Ersatzklebestreifen beim Zusammenbau einzusetzen.

Schritt 38

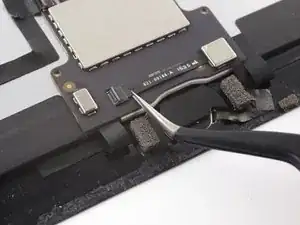

Ziehe das Klebeband vom ZIF Verbinder über dem Home Button mit einer Pinzette ab.

Schritt 39

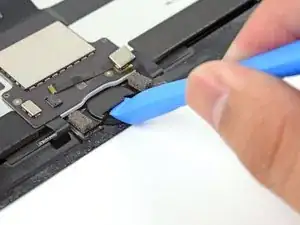

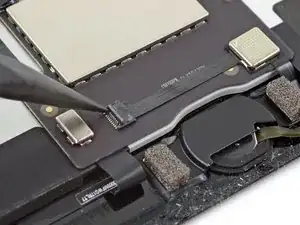

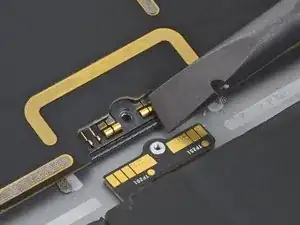

Klappe den Sicherungsbügel am ZIF-Anschluss mit der Spudgerspitze hoch.

Schritt 40

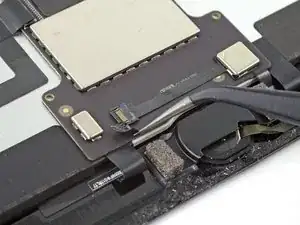

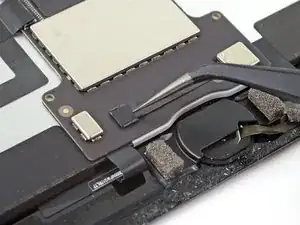

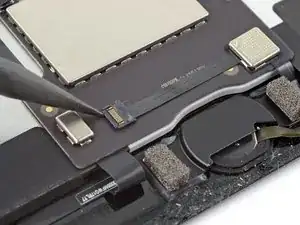

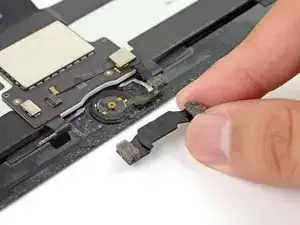

Ziehe das Kabel mit der Pinzette aus dem ZIF-Anschluss heraus.

Schritt 41

Das Flachbandkabel zum Home Button ist sehr empfindlich. Wenn es beschädigt wird, kann Touch-ID nicht mehr funktionieren.
Erwärme den Kleber unter dem Kabel mit einem iOpener, einem Haartrockner oder einem Heißluftgebläse, bevor du es hochhebelst.

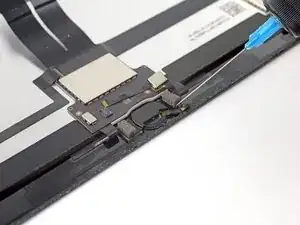

Du kannst auch etwas Isopropylalkohol unter das Kabel tröpfeln. Lasse ihn eine Minute lang einwirken, bis der Kleber weich geworden ist.

I used a heat gun on low air, set to 150°C, and very very gentle pressure with the tweezers, and it came out very easily and neatly.

trevorsklar -

Schritt 42

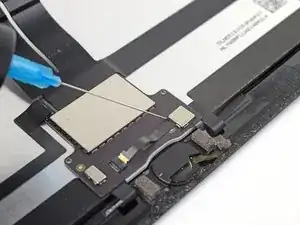

Beginne am ZIF-Verbinder mit dem Auftrennen des Klebers, mit dem das Kabel zum Home Button befestigt ist. Benutze dazu die Klinge eines Halberd Spudgers oder die Schneide eines Plektrums. Halte an, wenn du am Home Button angelangt bist.

Schritt 43

Die Halterung des Home Buttons ist sehr stark verklebt.
Tröpfle etwas Isopropylalkohol an die untere Seite der Halterung.
Du kannst den Kleber auch mit einem heißen iOpener aufweichen.

Schritt 44

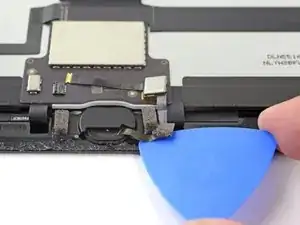

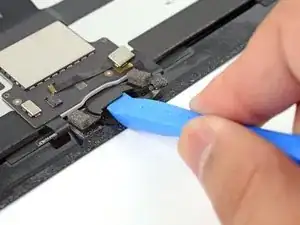

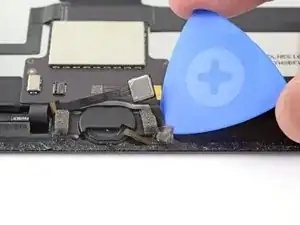

Setze ein Öffnungswerkzeug mit seiner Kante unter die Lippe am Home Button.
Heble fest und gleichmäßig nach oben, bis sich die Halterung löst.
Der Kleber, mit dem diese Halterung befestigt ist, kann hartnäckig sein. Wenn sie sich nicht leicht ablösen lässt, dann erwärme sie, oder tröpfle noch etwas Isopropylalkohol dran.

Schritt 45

Entferne die Halterung des Home Buttons.
Wenn du beim Zusammenbau den Home Button wieder eingebaut hast, musst du diese Halterung wieder festkleben.
Schabe so viel wie möglich von den alten Klebstoffresten ab. Reinige den Bereich dann mit Azeton oder hochkonzentriertem Isopropylalkohol (mindestens 90%ig).
Befestige die Halterung mit Heißleim, Superkleber oder sehr starkem doppelseitigem Klebeband. Achte darauf, dass die Halterung vor dem Festkleben korrekt ausgerichtet ist, sonst klickt der Home Button beim Draufdrücken nicht richtig.

Would be really nice if the adhesive strip kit for the screen included the adhesive bits needed to secure the existing home button to the new screen (or a new home button to an existing screen).

Marc Nelson - 28/08/19

One more thing about the bracket: you really need a strong adhesive when you put it back, so that pushing the button doesn’t dislodge it. If it doesn’t hold the button firmly, you can push the button out of its socket during normal use. Getting the bracket in and aligning it without accidentally sticking it in the wrong place or (much worse) sticking it to the fragile ribbon cable takes some very careful work.

This is an excellent guide, but I’d like to see maybe the first two steps of reassembly, showing how to do this correctly.

John Lasseter - 22/05/21

When replacing the bracket, a very slight difference in the replacement part caused the bracket to make the home button click all the time. The little white washer between the home button and the back of the glass was about 0.3 mm thicker than the original, and i had already superglued those parts together.

Fortunately, the playing card included in the kit is about 0.3 mm thick. I cut 2 small rectangles and superglued them to the feet of the bracket, so it would stand away from the home button. Then superglued the bracket on, and now it clicks perfectly. Hopefully I don't have any issues with the playing card delaminating as the home button wears, because I definitely don't know if i could get this ipad apart again (the first time was easier because the screen was already shattered).

trevorsklar -

Schritt 46

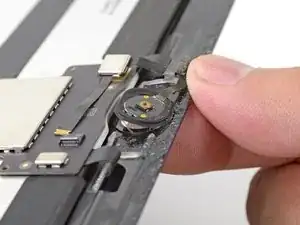

Drücke den Home Button von der Vorderseite des Displays aus mit der Fingerkuppe nach innen.

The gasket tears easily, so go slower than I did. I should have heated the button up so to help the gasket release.

jpmist -

Schritt 47

Entferne den Home Button
Der Home Button ist mit einer Klebedichtung am Display befestigt. Wenn du den Home Button auf das Ersatzdisplay überträgt, dann benutze etwas Flüssigkleber, um den Rand des Home Buttons am Ersatzdisplay festzukleben.

Abschluss

Vergleiche dein Ersatzteil mit dem Originalteil. Du musst vielleicht fehlende Teile vom alten auf das neue Teil übertragen oder Schutzfolien vom Neuteil abziehen, bevor du es einbauen kannst.

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge. Bitte entsorge deinen Elektroschrott fachgerecht.

Die Reparatur hat nicht den gewünschten Erfolg gebracht? Unser Antwortenforum kann dir weiterhelfen.
