iPhone X Ohrhörer-Lautsprecher tauschen (ohne Face-ID Verlust)

Schritt 1

Bevor du anfängst, sollte der Akku deines iPhones auf unter 25% entladen sein. Ein geladener Lithium-Ionen Akku kann Feuer fangen und/oder explodieren, wenn er beschädigt wird.
Schalte dein iPhone aus, bevor du daran arbeitest.
Drehe die beiden 6,9 mm langen Pentalobe Schrauben an der unteren Kante heraus.
Wenn die Schrauben beschädigt sind, musst du sie ersetzen.
Wenn du ein iPhone öffnest werden seine wasserfesten Dichtungen beschädigt. Halte Ersatzdichtungen bereit, bevor du nach diesem Schritt weitermachst, oder vermeide es, dein iPhone der Feuchtigkeit auszusetzen, wenn du es ohne neue Dichtungen wieder zusammenbaust.

There are 6.81mm long screws!

Daniel - 25/06/20

One of the pentalobe screws is stripped :( - suggestions for how to get it out?

cgtyoder - 09/07/20

same situation here

kaunomarcius - 11/07/20

Same issue for me too, how do I get the stripped screw out?

patronics - 11/08/20

Update: I was able to get the “stripped” screw out using another Pentalobe-2 screwdriver bit from another company. It seems it wasn’t the screw, but the screw driver that was actually stripped. Hence why the other screwdriver kit I got came with 3 of this bit, I suppose.

patronics - 12/08/20

I ended up going to a jewelry store, and they drilled down into the screw, with of course an incredibly tiny bit. That allowed me to insert the P2 driver, and I was able to unscrew it at that point. Good luck!

cgtyoder - 24/08/20

Same issue with the stripping. The tip of the iFixit P2 head in my $70 kit just ground off on the first screw and that was that. Not much you can do.

Kyle Harris - 29/12/20

yes correct the same happened to me, the screws were perfect shaped never been open and as soon as i used the P2 it stripped the screws, seems like the P2 is slightly smaller but Dremel kit with a very small drill bits and precise knife tool is the way to go.

Dulce Vidal - 14/04/21

This step in automatically followed through, without any thought. Why remove these screws? Can anybody explain? The Screen is detachable all the same, with them well screwed in…

Uri -

These screws attach to a plate that’s part of the screen half of the phone. If you succeed in detaching the screen without removing those, it would seem reasonable that you will have damaged that plate or its ability to keep the two halves together.

Dan Long -

@Dan Long is right

Uri -

Clean out the pentalobe screw heads first so the tool goes all the way in. A small sewing needle works well to loosen any build up and then press some putty/chewing gum into the screw head and pull away quickly for a final clean out.

William Olstad -

The this kit should include screws because you’re going to strip them. Can’t even get past step one. Did anybody figure this out

justin -

Never opened my phone ever, when I went to look at the first step.. I noticed one of my screws was stripped. I thought it was impossible, but I removed the non stripped one, then once I got to the stripped one.. I learned my assumptions were correct. I bought this one straight from the apple site years ago ahaha Any tips to remove the stripped screw?

Clarence Williams -

William Olstad's tip about cleaning the screws with a needle and a bit of poster putty worked well for me. There was a lot of crud in there! The opening is shallow, so it's easy to see how the screwdriver wouldn't catch with even a bit of grit in the way, No problem getting the pentalobe screws out with the ifixit screwdriver.

punkinann -

Schritt 2

Das Öffnen des iPhones wird leichter, wenn du seine Unterkante erwärmst und damit den Kleber darunter aufweichst.
Benutze einen Haartrockner oder ein Heißluftgebläse oder bereite unseren iOpener vor. Erwärme damit die Unterkante des iPhones etwa eine Minute lang, um den Kleber darunter aufzuweichen.

General tip regarding heating necessary to remove adhesive:

consider using a heated tip of a small screwdriver or metal spudger (not the one made of plastic, provided in kit), rather than to heat the device itself.

Uri - 17/12/19

You then need to be careful about the temp of the tool which if hot enough can melt plastic components or harm them. Keeping the heat source (heat gun) far enough away from the object that you’ll eventually melt the glue but would be much harder to melt components. I try to keep 4” or 5” gap between the source & object

Sandman619 - 07/01/20

Thanks for the info. Could a air convector do the job

dominique.br -

When opening a device that has previously been worked on, and on which the adhesive might not have been replaced, be extremely carful when opening the phone. It will open much more easily than expected. If you’re not careful you might rip a cable.

jonpol -

Is this tool required or can I just use the Anti-Clamp by itself.

Mikail -

Schritt 3

Wir haben die Anti-Clamp entwickelt, um das Öffnen von Geräten zu erleichtern. Die nächsten beiden Schritte zeigen, wie sie verwendet wird. Wenn du sie nicht benutzen willst, überspringe die nächsten zwei Schritte und folge einer anderen Methode.
Genaue Anweisungen für die Anti-Clamp findest du hier.
Drücke den blauen Griff zum Scharnier hin, um den Öffnungsmodus einzustellen.
Setze die beiden Saugnäpfe am unteren Rand des iPhones an, einen auf der Vorder-, den anderen auf der Rückseite.
Drücke die Saugheber auf den Oberflächen fest.
Wenn die Saugheber nicht gut auf den Flächen haften, dann klebe Paketband darüber.

Schritt 4

Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.
Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.
Achte darauf, dass sich die Saugheber weiterhin gegenüber stehen. Wenn sie sich nicht mehr gegenüber stehen, dann löse die Saugheber ein wenig ab und schiebe sie in die richtige Position.
Warte eine Minute, damit sich der Kleber allmählich ablösen kann und sich das Display unten löst.
Wenn der Spalt groß genug ist, dann setze ein Plektrum an der Unterkante ein.
Wenn es nicht gelingt, mit der Anti-Clamp einen ausreichend großen Spalt zu erzeugen, dann erwärme die Stelle nochmals und drehe den Griff eine halbe Umdrehung im Uhrzeigersinn weiter.
Drehe den Griff jeweils nicht mehr als eine halbe Umdrehung weiter und warte jedes Mal eine Minute lang. Gib der Anti-Clamp Zeit, ihre Arbeit zu erledigen.
Überspringe die nächsten zwei Schritte .

DO NOT separate the glass from the plastic bumper or rim around it. These instructions don't clarify that the pick has to be inserted between the plastic rim and the metal body. It is likely that the glass will lift slightly off the plastic surround before the plastic will lift out of the metal body. I had success sliding a card or pick back and forth along the bottom edge of the plastic rim while pulling on the suction cup. Eventually there was a space large enough for the pick to go under the plastic rim.

Anessa -

Schritt 5

Wenn du einen einzelnen Saugheber benutzt, dann setze ihn am unteren Rand des iPhone auf, wobei du den gebogenen Teil vermeiden musst.
Wenn das Displayglas sehr zersplittert ist, dann wird das Anbringen des Saughebers vielleicht möglich, wenn du die Scheibe mit starkem durchsichtigem Klebeband abklebst. Alternativ kannst du auch sehr kräftiges Klebeband anstelle des Saughebers benutzen. Wenn alles nicht funktioniert, dann kannst du den Saugheber mit Sekundenkleber anbringen.

If you were using some form of screen protector, it may come off first as soon as you pull on the suction cup. Do not be alarmed. That is normal behavior.

Alain-Daniel Wa-Baguma - 21/06/20

3m VSB double stick tape will stick to the screen when the suction cups fail (see my comment on step 1)

Tawan Khamapirad - 15/12/20

Schritt 6

Ziehe fest und gleichmäßig am Saugheber und erzeuge dadurch einen kleinen Spalt zwischen Frontscheibe und Rückgehäuse.
Setze ein Plektrum in den Spalt ein.
Der wasserfeste Kleber, der das Display festhält, ist sehr stark. Um den anfänglichen Spalt zu erzeugen, musst du recht viel Kraft aufbringen. Wenn der Spalt schwer zu öffnen ist, musst du mehr Wärme anwenden. Bewege die Scheibe vorsichtig hoch und runter und löse so den Klebstoff, bis der Spalt groß genug ist, um das Werkzeug einzusetzen.

In addition to safety goggles, I would recommend you also wear good gloves to avoid getting cut with the glass as you try to pry it open.

Alain-Daniel Wa-Baguma - 21/06/20

The top about applying more heat and gently rocking the screen up and down to weaken the adhesive did the trick for me. Thank you!

Monil Shah -

There needs to be more clarity on where to shove the opening pick into. There is actually two openings that the pry tool can be forced into: one below the black plastic bezel, and one above the black plastic bezel. When I heated my screen with a warming pad and pulled up the suction cup, it actually pried apart above the black plastic bezel which removed the touch screen from the display panel. With this being the first newer iPhone I'd opened since the 3GS, I didn't realize that I was opening the wrong opening as the directions only mentioned one opening and did not warn of this. I was pretty disappointed in the lack of mentioning this, as I was taking my time and following it to the tee. As a result, it destroyed my original iPhone screen.

Caleb Davison -

DO NOT separate the glass from the plastic bumper or rim around it. As someone else noted, these instructions don't clarify that the pick has to be inserted between the plastic rim and the metal body of the phone. When pulling upwards with the suction cup, it is likely that the glass will lift slightly off the plastic surround before the plastic will lift out of the metal body. I had success sliding a card or pick back and forth along the bottom edge of the plastic rim while pulling on the suction cup. Eventually there was a space large enough for the pick to go under the plastic rim.

Anessa -

Schritt 7

Schiebe das Plektrum um die linke untere Ecke und am linken Rand des iPhone hoch, zerschneide damit den Kleber, der das Display festhält.
Setze das Plektrum nicht zu tief in das iPhone ein, damit du keine internen Bauteile beschädigst.

Schritt 8

Setze da Plektrum wieder an der Unterkante des iPhone ein und schiebe es die rechte Seite hoch, um den Kleber darunter aufzutrennen.
Setze das Plektrum nicht zu tief ein, sonst riskierst du es, die Displaykabel an dieser Seite des iPhone beschädigen. Setze es nur wenige Millimeter tief ein, etwa die Breite der Displayblende.

If you have flat feeler gauges (for adjusting engine valve tappet clearance, ignition points … old school) the .003” thick gauge goes right in. Work your way up in thickness until you can get the pic or supplied pry tool in. Don’t insert metal feeler gauge in too far, just enough to hold crack open. I didn’t need to use the suction cup. I used a hot/cold gel pack heated in microwave to heat edges to soften glue a bit. Made sure it wasn’t so hot I couldn’t stand it on my skin.

William Olstad - 16/01/22

Schritt 9

Die Oberkante des Displays ist mit Klebstoff und mit Klammern befestigt.
Schiebe das Plektrum um die obere Ecke des Displays herum und ziehe gleichzeitig vorsichtig das Display mit wackelnden Bewegungen herunter in Richtung des Lightninganschlusses.
Wenn du nicht vorsichtig bist, können die Klammern brechen. Sei geduldig und wende nicht zu viel Kraft an.
Setze das Plektrum wiederum nicht tiefer als ein paar Millimeter ein, etwa so tief wie die Breite der Blende. Du könntest sonst die Frontsensorgruppe beschädigen.
Schiebe das Plektrum zur gegenüberliegenden Ecke und trenne die restlichen Klebeverbindungen, welche das Display noch befestigen.

These are the best instructions I’ve ever read for anything.! Thank you!

Peter Andrew - 23/05/18

Schritt 10

Ziehe an der kleinen Noppe am Saugheber, um ihn vom Display zu entfernen.

Schritt 11

Öffne das iPhone, indem du das Display von der linken Seite her hochklappst, wie die Seite eines Buches.
Versuche noch nicht, das Display ganz zu trennen, mehrere empfindliche Flachbandkabel verbinden es immer noch mit dem Logic Board des iPhones.
Achte darauf, dass der Rahmen wie gezeigt zusammen mit dem Display herauskommt und nicht im Gerät steckenbleibt.
Lehne das Display gegen einen Gegenstand, damit es abgestützt ist, wenn du daran arbeitest.
Lege das Display beim Zusammenbau richtig in Position, richte die Klammern an der Oberkante aus und drücke die Oberkante hinein, bevor du den Rest des Displays einrasten lässt. Wenn es nicht leicht einrastet, dann prüfe, ob die Klammern am Rand des Displays ringsum richtig sitzen und achte darauf, dass sie nicht verbogen sind.

My phone came apart in a different way and looks not right the little box at the top of the display as actually bolted to the top of the frame body I think something went really wrong when I opened it.

Mike Kostersitz - 08/06/20

It opens like a book but be careful not to open it all the way — only as far as shown in the photo. Otherwise it will strain the thin cable that connects the sensor module and then no more FaceID for you (or, as it turns out me). This could have been made more explicit in the instructions.

Richard Tucker - 28/11/20

It opens like a book but be careful not to open it all the way … the small stainless steel tabs that hold the screen around the metal frame, that are on the bend place (right side of the phone)… are tend to bend, you can straighten them back to 90 deg. but the plastic base that they are on? very fragile- watch out not to break the plastic bezel … it may come apart of the glass.

dabur872 - 27/04/21

Advice for re-assembly: Before closing up the phone with the seal, check if phone is powering up again and speaker, mic and sensors are still working. If done this check even before installing the board connector bracket in Step 13.

Alexander Nowak -

Schritt 12

Entferne fünf Y000 Schrauben, welche die Halterung des Verbinders des Logic Board befestigen:
Drei 1,1 mm Schrauben
Eine 3,1 mm Schraube
Eine 3,7 mm Schraube
Achte bei dieser Reparatur auf jede Schraube und stelle sicher, dass jede Schraube wieder genau an ihren alten Platz eingedreht wird. Vermeide damit, dass das Smartphone beschädigt wird.

One thing I found helpful for replacing the screws was to use only the 000screwdriver tip, without the handle. This way, the tip isn’t magnetized and the screw doesn’t tend to ‘roll’ off the screwdriver tip (the screw has almost no mass, so the head (largest surface) is pulled around to the side of the screwdriver tip when magnetized).

Rich May 23, 2020

ungodly - 23/05/20

My 3.1mm screw had a stripped head, could not remove it. (Factory defect, this iPhone was never opened)

So I had to give up removing the display assembly, and jumped directly to battery replacement, Step 20.

That was tricky as I had to keep the display at 90º with a risk of breaking display connectors, but hopefully the replacement went well.

I would not recommend to do this but to follow the guide, but, in case someone encounters a similar issue, that could help!

vingu - 15/01/21

My 1.1mm screw had a stripped head. Used a 3mm steel drill to cut the head off (just 1 mm deep haha) so i could remove the bracket.

Renout - 07/03/21

Be careful on reassembly. Keep the screen supported and not moving. I had difficulty getting the screws in and ended up ruining the screen connectivity at the back of the screen where the ribbon cables go in near the center. I was trying to hand hold the screen and it ended up moving around too much.

SETH GREEN -

To keep track of the screws, I copy the photos showing their places, then arrange these photos on document in Pages, print it. Next I apply two sided sticky tape (the roll-on type). So all screws have their corresponding places …

Max Glanzmann -

Schritt 13

Entferne die Halterung.
Die Halterung ist unter Umständen leicht angeklebt. Hebe sie vorsichtig, aber fest hoch, um sie zu lösen.
Beim Zusammenbau ist dies ein guter Zeitpunkt, um dein iPhone einzuschalten und alle Funktionen zu testen, bevor du das Display wieder festklebst. Denke dran, es danach wieder auszuschalten, bevor du weiter arbeitest.

I tested it, then proceeded to close up the device without the bracket. Do I need to reopen and install? All connections are good?

monastra7 - 12/08/20

The bracket helps those many connectors underneath maintain good contact. Probably in the short term nothing bad will happen, but I’d hang onto the bracket and reinstall it when convenient.

Jeff Suovanen - 15/08/20

Agree with Jeff

cgtyoder - 19/09/20

I tested all imaginable functionality on the new OLED screen. Taptics are fine. Then, I noticed that the battery wasn't charging. Any ideas as to what could have gone wrong?

Monica -

for me, the replacement battery was completely dead, small panic when the power-on button was pressed, but quickly realised that this was the situation, and now watching the phone take a power cycle.

James Stanbridge -

Before clicking the screen assembly back, I tried to test the iPhone by pushing the start button, but nothing happened. After taking off the bracket, reseating the plugs I tried again - nothing happened! Then I plugged in the charging cable connected with the iMac, and it started immediately. So if the phone does not start using the startup button, it might just be a glitch when reconnecting the battery.

Max Glanzmann -

Schritt 14

Hebele den Akkustecker mit einem sauberen Fingernagel oder einem Spudger aus seinem Sockel auf dem Logic Board.
Achte dabei darauf, nicht die schwarze Silikondichtung zu beschädigen, welche an diesem und anderen Verbindern auf der Platine angebracht ist. Diese Dichtungen sorgen für einen Extraschutz gegen Wasser und Staub.
Biege den Stecker etwas weg vom Logic Board, damit er nicht versehentlich einen Kontakt zum Sockel herstellen kann. Dadurch würde das iPhone während der Reparatur mit Strom versorgt werden.

cosa può succedere se non si disconnette la scheda logica'?

luca.valli - 12/10/20

note: be careful not to crush or puncture your battery at this step!! I gave mine a minor dent, which I hope wont be a problem.. but something to keep in mind for fxlks in the future!

Noal Balint - 19/10/20

Thanks, already did it)

Stephen Hedrick -

Schritt 15

Löse den Verbinder der Sensoreinheit des Frontpanels mit der Spudgerspitze oder dem Fingernagel.

Schritt 16

Löse den Verbinder des Kabels zum OLED Panel mit der Spudgerspitze oder dem Fingernagel.
Um Press - Fit - Verbinder wie diesen wieder anzuschließen, musst du ihn erst vorsichtig ausrichten und an einer Seite herunter drücken, bis er einklinkt, wiederhole das dann auf der anderen Seite. Drücke nicht in der Mitte.Wenn der Verbinder schlecht eingesetzt ist, können sich die Kontaktstifte verbiegen und irreparabel beschädigt werden.

Snap ‘em in like little Legos.

Ray Johnson - 20/11/20

Maybe the manual should flip step 17 and 18 (as the digitizer cable from 18, is in the way of the OLED cable of step 17) ?

Renout - 07/03/21

Schritt 17

Hebele den Verbinder des Touchscreen Kabels mit der Spudgerspitze aus seinem Sockel.
Der Verbinder sitzt etwas vertieft, das macht es schwierig, ihn wieder festzustecken. Lasse dir Zeit und richte ihn sorgfältig aus, und drücke ihn dann vorsichtig mit der Fingerspitze fest - erst auf einer Seite, dann auf der anderen. Du solltest es spüren, wenn er einrastet.
Wenn der Touchscreen an irgendeiner Stelle nach der Reparatur nicht reagiert, musst du den Akku trennen und diesen Verbinder wieder neu einsetzen. Achte dabei darauf, dass er richtig einklinkt und dass kein Staub oder etwas anderes im Sockel befindet.

This was probably the hardest part other than trying to get the screen off with the crappy suction cups. I re-installed the bracket only the find out that the touch screen would not respond to touch. Had to remove the five screws, remove the bracket and reseat the recessed screen connector. Reseating the bracket took another 10+ minutes. I carefully used the angled forceps to grab the cable and align the connector being careful not to damage the cable.

Once you have the connector seated, I would reconnect the battery, power on the phone, and check the touch screen response before re-installing the bracket (step 13).

Tawan Khamapirad - 15/12/20

Yeah, this was probably the trickiest part of the reassembly. The power connector cable kept getting in the way so I moved it carefully but fully out of the way. Then it was a matter of fiddling around with it a bit and being careful not to force it on.

Jeffrey Hoy - 23/03/21

I was positive that I had messed something up, I had powered up the phone to test three different times and everything seemed find except there was no touch at all. On my fourth attempt, I carefully examined everything for dust and debris (blowing gently), and I did notice that a corner of the connector (more like part of the ribbon) was bent slightly, and I straightened it. I don't know if it was the ribbon or some tiny debris, but after reseating a fourth time, it worked.

Pol Llovet -

Very important part of the tutorial. Be careful and patience! In my case the screen and camera didn't respond after assemble, so I tried again to reconnect the connector like tutorial said and it worked well. Now my iPhone feel like a new one 💪🏼

Efrain Maestre -

Schritt 18

Das Flachbandkabel der Sensoreinheit am Frontpanel ist leicht festgeklebt.
Hebe das Kabel vorsichtig an, bis es sich ablöst.

Do this sensor affect face id?

bonglkv - 14/12/19

It is part of the face id part so yes. This is the ear piece too so if the ribbon tears there is a chance the ear piece will stop working as well.

Stephen Patterson - 13/01/20

Be super careful handling this ribbon particularly. I did a battery install and, when I was done, I had a phone with a new battery and no Face ID. That’s a $300 Apple repair, and no 3rd party shop will touch it. I believe the ribbon lays vertically (i.e., perpendicular to the “floor” of the phone, against the side edge of the battery. During the re-install, I must have forced the ribbon into position after seating the connector, causing fatal flexing of the ribbon. (Don’t know this for sure, but I see another comment saying that this cable is part of Face ID.) Anyway, bottom line: BE CAREFUL REMOVING AND REINSTALLING THIS RIBBON!

Jonathan Pines - 31/05/20

My flex cable was more than lightly adhered in place. I needed to use a guitar pic or similar to help encourage adhesive to separate. I wouldn’t pull too hard like shown in pictures unless you had just the right grip on the ribbon cable so as to avoid damaging flex cable. See note above (5/31/20)

William Olstad - 16/01/22

Bizarre — it turns out my whole front panel sensor assembly came entire off of the front screen and is stuck to the logic board.

Karl Jarvis -

I also found the glue quite recluctant to release so I applied a second or two of heat using the wife's hair dryer which softened it and the cable lifted much easier then. Be careful not to apply too much heat though which could then impact other internal components.

LosBenitos -

Cho ít cồn 90° vào để mềm keo dễ tháo

huuhaukimngan -

my iphone x doesn't have a front panel sensor? in fact, it looks completely different than the picture???

Kenneth McLeod - 14/04/23

Schritt 19

Entferne die Displayeinheit.
Wenn du beim Zusammenbau die Verklebung am Rand des Displays erneuern willst, dann musst du hier anhalten.

I tried this and broke the cable can it still repair

Alexis Rodriguez - 13/03/21

At this point I would have found it easier to remove the glue from the edges than later on when I was reassembling it. I bought the kit that had the replacement glue in it.

Grant -

Excellent guide! Would love to have a link to moving the sensor assembly from the old display to the new here.

Nicole -

Schritt 20

Auf der Rückseite der Displayeinheit nahe beim Anschluss der Infrarotkamera befindet sich eine 1,2 mm Y000-Schraube. Drehe sie heraus.

Schritt 21

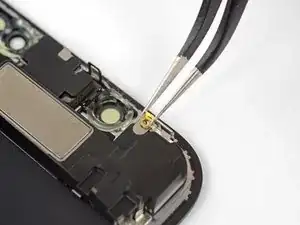

Unter der eben entfernten Schraube befindet sich eine kleine Erdungsöse. Wenn sie nicht zusammen mit der Schraube herausgekommen ist, dann entferne sie jetzt.
Setze die Öse beim Zusammenbau so wie im Bild gezeigt ein. Halte die Öse fest, während du die Schraube hineindrehst.

Schritt 22

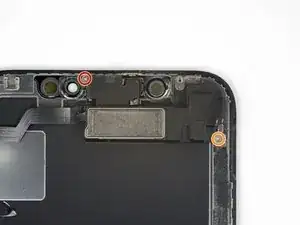

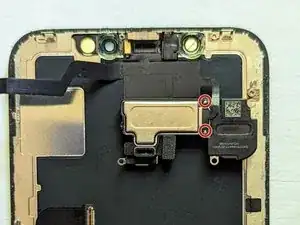

Entferne zwei weitere Y000-Schrauben, mit denen die Lautsprecher -/Sensoreinheit befestigt ist:
Eine 1,6 mm Schraube
Eine 1,3 mm Schraube

Schritt 23

Der Ohrhörerlautsprecher ist leicht festgeklebt.

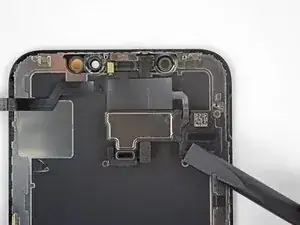

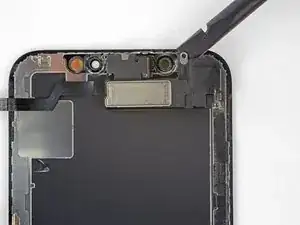

Heble vorsichtig mit einem Spudger unter der Oberkante der Lautsprechereinheit und klappe sie nach unten von der Oberkante des Displays weg.
Der Lautsprecher ist noch mit einem sehr dünnen Flachbandkabel angeschlossen. Sei vorsichtig und beschädige dieses Kabel nicht.

Schritt 24

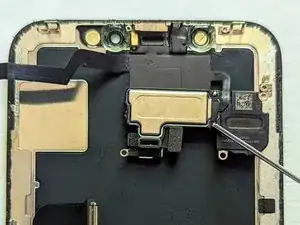

Entferne das Klebeband von den beiden Lötstellen.

Schritt 25

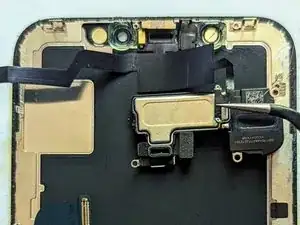

Gib ein bisschen Flussmittel an die beiden Lötstellen.

Schritt 26

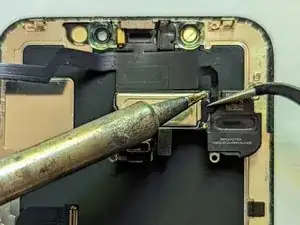

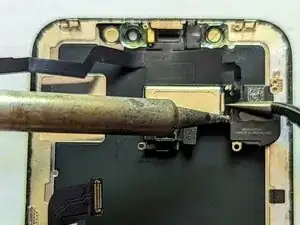

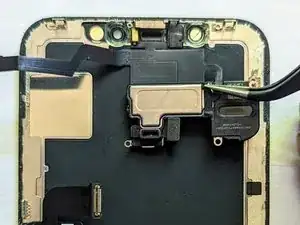

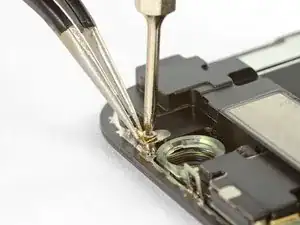

Drücke das Flachbandkabel mit einer Pinzette nach unten und erhitze gleichzeitig die erste Lötstelle. Sobald das Lötzinn flüssig ist, ziehe die Lötspitze weg. Hebe das Flachbandkabel nach oben, so dass es sich beim Abkühlen des Lötzinns nicht wieder verbindet.
Wiederhole an der zweiten Lötstelle.

Schritt 27

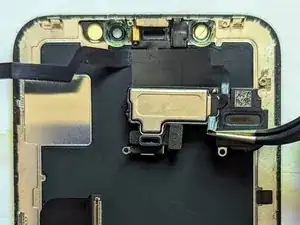

Der Ohrhörerlautsprecher ist jetzt ausgebaut.
