Ein großes Dankeschön an unsere Freunde von Chipworks für den Außerhaus -Teardown des neuesten Sony Spielgeräts, dem Play-Doh.

Erhältlich in allen Farben

Beliebig nachfüllbar, leicht zu ändern

Perfekt für Ausleuchttests

Ne, wirklich, wir nehmen jetzt die PlayStation 4 auseinander. Wir hoffen auf folgende Teile zu stoßen:

8-Core AMD “Jaguar” x86-64 CPU

1.84 TFLOPS, AMD Radeon Graphics Core Next Engine GPU

8 GB GDDR5 RAM

500 GB entnehmbare und aufrüstbare Festplatte

802.11 b/g/n WiFi und Bluetooth 2.1

USB 3.0 + Ethernet 10/100/1000

1,21 Gigawatt Flux Kondensator (okay, das ist eher ein Punkt auf der Wunschliste als real)

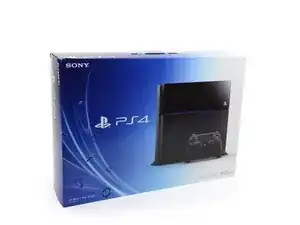

Was muss das für eine Hardware sein, die sieben Jahre Entwicklungszeit hinter sich hat? Wir können die Verpackung nicht schnell genug öffnen. Zum Vorschein kommt:

Noch eine Schachtel. Wir graben weiter.

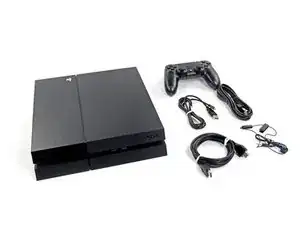

PS4 Konsole (wenn die bei dir fehlt, dann gehe zu deinem Sony Computer Entertainment Händler)

DualShock 4 Kontroller

Netzkabel

HDMI Kabel

Micro-USB Kabel

Mono Headset mit Mikrophon, Schalter und Krawattenclip

Wir bei iFixit sind starke Gegner der Black Box Mentalität. Was so im Inneren von Unterhaltungselektronik vorgeht sollte Allgemeinwissen sein. (Und kein irreparables Geheimnis. )

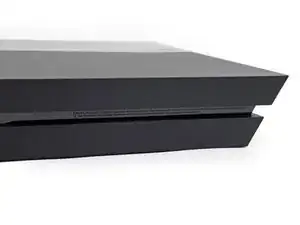

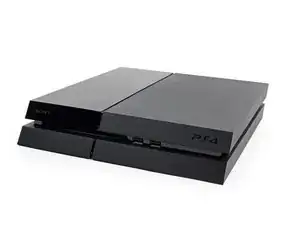

Sieben Jahre Entwicklungszeit bringen der PS4 ein unverwechselbares Gehäusedesign, eine Reihe von Leuchtanzeigen und ein etwas vornehmeres Markenzeichen wie bei der letzten Ausgabe.

Wir sehen auch:

Blu-ray/DVD Einzugsschlitz

Zwei aktive USB 3.0 Anschlüsse

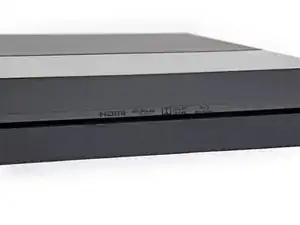

Einige Aufdrucke preisen die Kumpel der PlayStation an — HDMI, DTS, Dolby und Blu-ray.

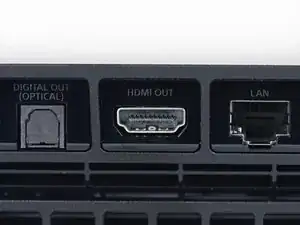

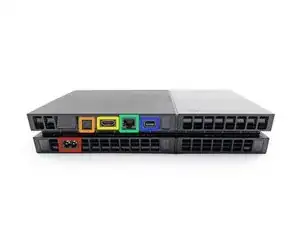

Jetzt, wo du deinen glänzenden neuen Monolith ausgepackt hast, möchtest du ihn auch an irgendwas anschließen. Auf der Rückseite sind ein paar Anschlüsse sichtbar:

Netzanschluss

Digitaler optischer Audioausgang

HDMI

Ethernet

Proprietärer AUX-Anschluss für einige externe Geräte, wie z.B. die PlayStation Kamera.

Aus der Gerüchteküche gibt es Berichte über einige Probleme der PlayStation 4s.

Kotaku berichtet über ein Hardwareproblem, bei dem die PS4 kein Signal an das Display ausgibt.

Wie Kotaku schreibt, sollte ein Metallstück im HDMI-Anschluss des Systems bündig mit der Unterkante des Anschlusses sein, war aber stattdessen nach oben gebogen und behinderte einige Kontakte im Anschluss.

Dieses Metallhindernis hat tatsächlich einige Kontakte aus dem HDMI Kabel beschädigt — genau das mit der PS4 mitgelieferte.

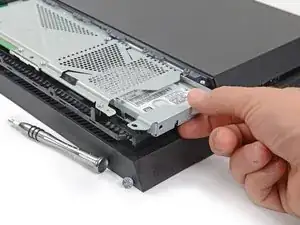

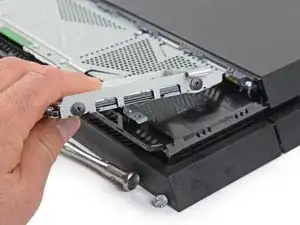

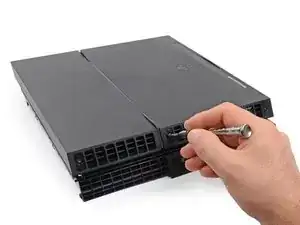

Wir sind froh, dass Sony "Power to the people" mit der Festplatte der PS4 gibt: sie lässt sich durch den Benutzer austauschen.

Wir werden demnächst eine Anleitung für diese unerschrockenen Gamer haben, die lieber eine größere Festplatte oder eine schnelle SSD haben wollen — bleib aber jetzt erst mal ruhig, alles was zwischen dir und dem Festplattennirvana steht, sind ein Plastikdeckel und ein paar Schrauben.

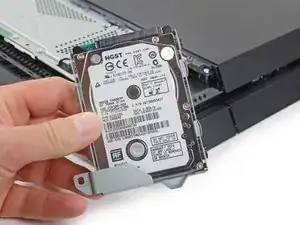

Die 5400 RPM, 500 GB, SATA II mechanische Festplatte kommt raus, zugeliefert von HGST (eine Tochter von Western Digital).

Mit nur einer Befestigungsschraube am Festplattenrahmen wird der Austausch zum Kinderspiel.

Diese Festplatte ist nicht nur austauschbar, es handelt es sich um eine 2,5" (also Laptop-Größe) SATA Platte, das bedeutet, dass du für den Ersatz zu einer beliebigen Platte aus dem Regal greifen kannst, so lange sie folgende Standards einhält: nicht dicker als 9,5 mm und nicht kleiner als 160 GB. Freue dich, Nutzer!

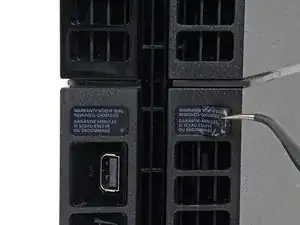

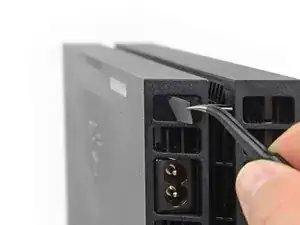

Wir graben uns etwas tiefer hinein, die bösen Aufkleber mit ihren Drohungen gegen Reparieren übergehen wir einfach mit Hilfe unserer treuen Pinzette…

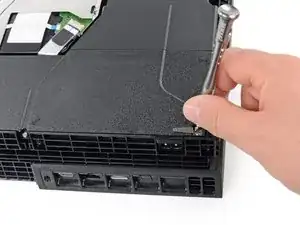

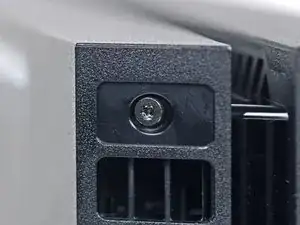

...nur um gleich mit etwas lästigen Torx Security Schrauben konfrontiert zu werden.

Spezialschrauben sind für uns zum Glück kein Thema, wir holen schnell unser Pro Tech Screwdriver Set raus.

Wir sind ja zufrieden, dass wir an dieser Fliegenfalle nicht hängen bleiben, der Übeltäter wird aber doch bemerkt und in die Reparaturbewertung eingerechnet.

Wir unterbrechen unseren Teardown für folgende Durchsage:

Das üble anti-repair Imperium verbreitet Propaganda gegen dein Recht auf Zerlegen, Ändern, Verbessern, Individualisieren und was du sonst auch immer damit machen willst. Es gehört dir!

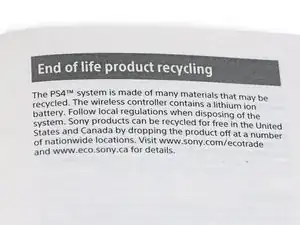

Es ist eine Falle! Diese Propaganda behauptet zwar umweltfreundlich zu sein, wir zweifeln aber sehr daran, wie gut sich dieses Gerät recyclen lässt.

Wir brauchen dich — steh auf für die Revolution! Reparieren ist die Zukunft. Es ist dein Recht. Hoch mit dem Manifest und rein in die Repair Allianz!

Und nun setzen wir unser normales Programm fort…

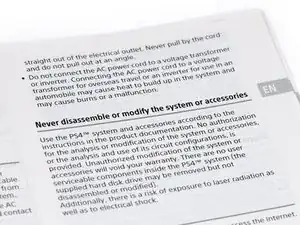

Wir ignorieren fröhlich das Verbot unserer Betriebsanleitung, und machen weiter..

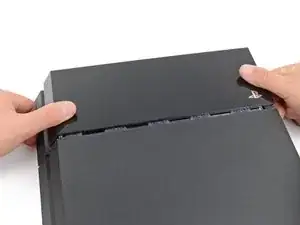

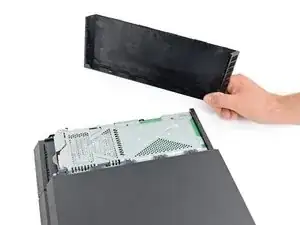

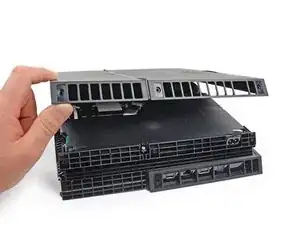

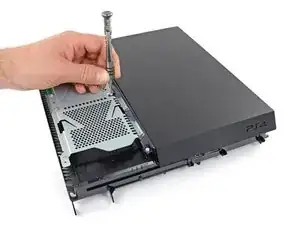

…und entfernen die vier T9 Torx Security Schrauben. Nun können wir die Haube von der Sony Playstation der vierten Generation abnehmen. Unsere Augen weiten sich, als wir sehen, was diese Schönheit brummen lässt.

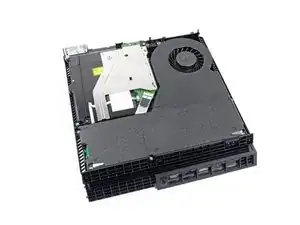

Wir sehen jetzt aber gar nichts, außer dicht gepackten Nostalgiegefühlen, schau mal was sich geändert hat.

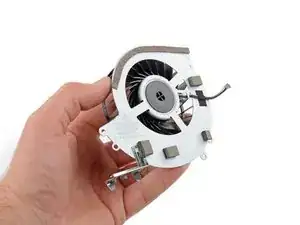

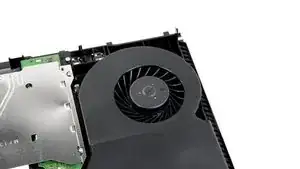

In Sonys hauseigenem PlayStation 4 Teardown gibt uns der Chefingenieur Yasuhiro Ootori einen Überblick über den 85 mm Zentrifugallüfter:

"Der Luftstrom und der erzeugte Druck, wie auch die Richtung der Luft sind Teil des exklusiven PS4 Designs."

In diesem exklusiven Video erklärt unser Chefinformationsingenieur Miroslav Djuric seine eigene Sicht auf dieses Technik-Juwel.

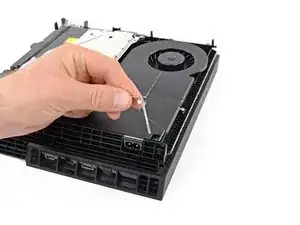

Unser ferngesteuerter Teardowntechniker löst Schrauben und lässt einige raffinierte Halterungen herauskommen...

…wobei er einen hochwillkommenen, eindeutig kanadischen Snack mit unseren Freunden bei Chipworks genießt.

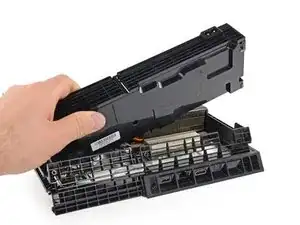

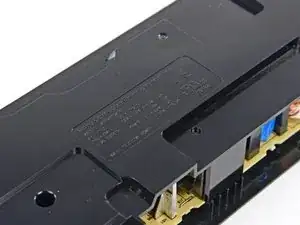

Halterungen und Donuts haben die richtige Behandlung erfahren, jetzt holen wir das Netzteil heraus.

Kein Stolperstein am Netzkabel — dieses Netzteil ist immer noch gemütlich im Gehäuse eingebaut

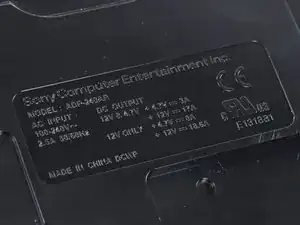

Dieses Netzteil verträgt eine Wechselspannung von 100-240 Volt. Das heißt, dass du deine treue PS4 rund um die Welt in Betrieb nehmen kannst, du musst nur die richtigen Adapterstecker mitnehmen.

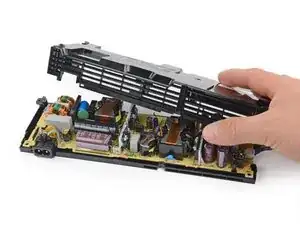

Netzteil, noch bist du diesem Teardown nicht entkommen. Los, gib deine saftigen Geheimnisse preis!

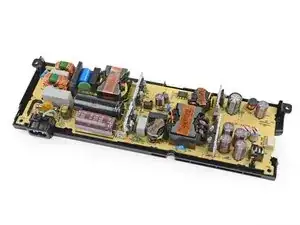

Wir schälen das Netzteil aus seinem Gehäuse heraus und sehen, was wir erwartet haben: große Kondensatoren, aber keiner ist der erhoffte Flux-Kondensator.

Sieht so aus, als ob dieses Netzteil sich zeitlich nur nach vorne bewegen kann (Seufz)

Endlich, jetzt wo das Netzteil ausgebaut ist, kannst du den Lüfter reinigen.

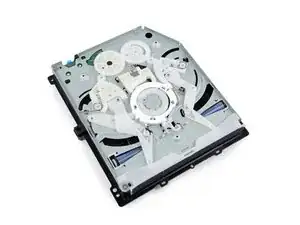

Das Blu-ray/DVD Laufwerk steht als nächstes auf dem Programm, es ist mit einigen Schrauben befestigt.

Unglücklicherweise ist die PS4 NICHT rückwärts kompatibel zu PS3, PS2 oder PS1 Spielen. Dieses Laufwerk kann zwar deine alten CDs ins Rotieren versetzen, aber abspielen kann sie es nicht.

Komischerweise spielt es noch nicht mal Musik-CDs ab. Das scheint aber nur eine reine Softwareeinschränkung zu sein, die Sony in einem späteren Update beheben will.

Aber wer braucht eigentlich noch CDs, jetzt wo wir eine die Rechenleistung der Cloud zur Verfügung haben?

Weil das so ist, plant Sony einen Streaming-Dienst ab 2014 zu starten, betrieben unter Gaikai Technik, mit dem du PS3 Spiele auf der PS4 ausführen kannst. Alle Prozesse laufen in Sonys Cloud-Servern ab, nur das Videosignal wird auf deine Konsole übertragen.

Alles recht und schön, was uns aber wirklich interessiert: können wir Crash Bandicoot spielen?

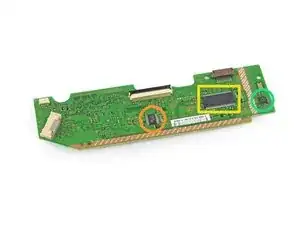

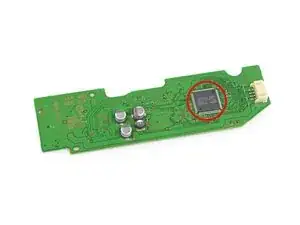

Dies ist Geschichte eines optischen Laufwerks und seiner Leiterplatte... Sei dabei auf der Entdeckungsreise und finde heraus, woraus sie gemacht sind.

Wir fanden einige ICs auf der Leiterplatte des optischen Laufwerks:

Renesas SCEI RJ832841FP1

Mitsumi 312 3536A

ROHM BD7763EFV 325 T62 Motortreiber IC

STM8ED 9H A07 VG MYS 331Z

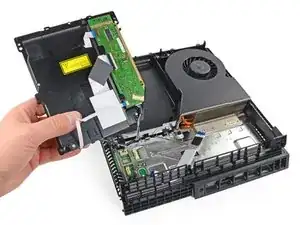

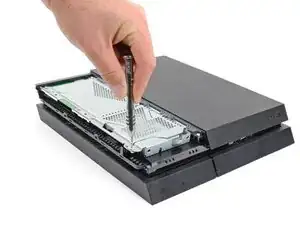

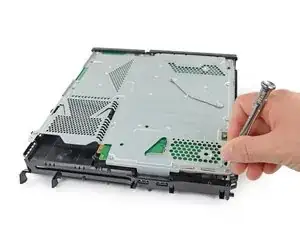

Auf der Suche nach der Hauptplatine rupfen wir einige Schrauben raus, mit denen das Gehäuse zusammengehalten wird.

Wir lösen Schicht für Schicht ab, wie wenn wir an einer alten Bude von 1960 arbeiten würden.

Gleich kommt die Hauptplatine, gleich!

Hat lange gedauert, wir haben es aber geschafft das berühmte Aktenköfferchen mit Hirnpower zu knacken und den Schatz zu heben.

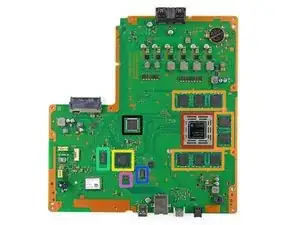

Nicht so wie in den immer dünner werdenden Handgeräten glänzt die PS4 mit einer aufgeräumten, hügeligen grünen Fiberglasebene.

Felder voller frischer ICs warten aufs Gepflücktwerden:

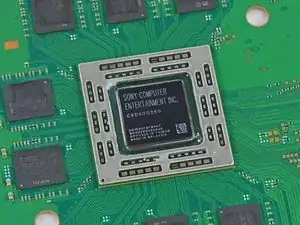

SCEI (Sony Computer Entertainment, Inc.) CXD90026G SoC (mit AMD "Jaguar" Cores und AMD Radeon GPU)

Samsung K4G41325FC-HC03 4 Gb (512 MB) GDDR5 RAM (insgesamt 8 x 512 MB = 4 GB)

SCEI CXD90025G Zweit-/Low Power Prozessor für das Netzwerk

Samsung K4B2G1646E-BCK0 2Gb DDR3 SDRAM

Macronix MX25L25635FMI 256Mb serieller Flashspeicher

Marvell 88EC060-NN82 Ethernet Kontroller

SCEI 1327KM44S

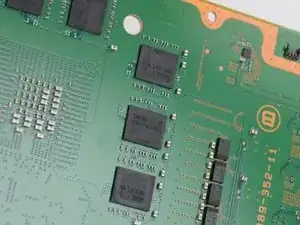

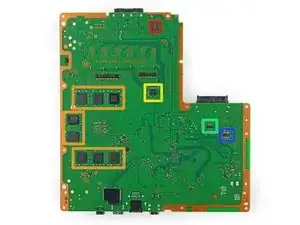

Auf der anderen Seite sollen die ICs ja immer grüner sein...

Genesys Logic GL3520 USB 3.0 Hub Controller

Samsung K4G41325FC-HC03 4 Gb (512 MB) GDDR5 RAM (insgesamt 8 x 512 MB = 4 GB)

Internationaler Gleichrichter 35858 N326P IC2X

Macronix 25L1006E CMOS Serieller Flash Speicher

39A207 1328 E1 3FU

Du möchtest wissen, was hinter dem ersten Türchen ist?

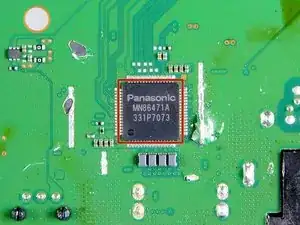

Panasonic MN86471A HDMI Kommunikations-LSI

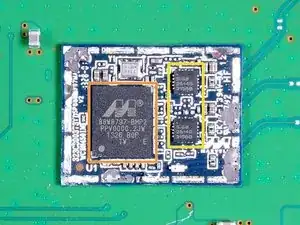

Und hinter Türchen Nummer zwei?

Marvell Wireless Avastar 88W8797 7 Integrierter 2x2 WLAN/Bluetooth/FM Single-Chip SoC

Skyworks 2614B 315BB

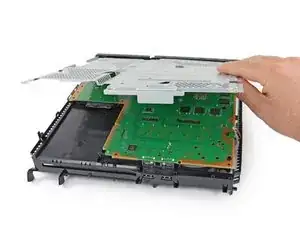

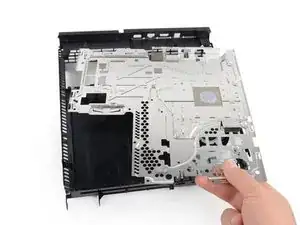

Nach Ausbau der EMI-Abschirmung fängt das Gehäuse an etwas leer auszusehen.

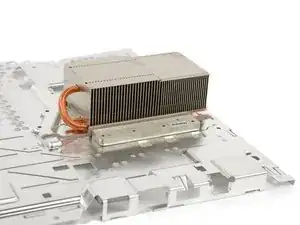

Die EMI-Abschirmung hielt sich zum Äußersten entschlossen am Kühlkörper fest. Sie war einfach nicht wegzukriegen.

Glaube uns. Wir haben es versucht. Sie hat sich gewehrt.

Heftpflaster geben nicht grade die schönsten Teardownfotos, wir tragen aber unsere Reparaturblessuren mit Stolz.

Unser ehrenwerter Teardownmärtyrer kommentierte dazu nur: "Diese EMI-Abschirmung ist super, zum Beispiel als Käsereibe."

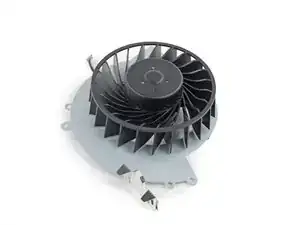

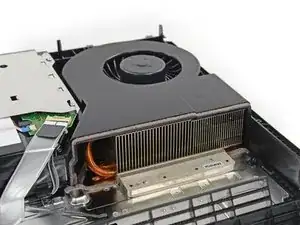

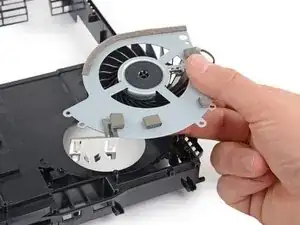

Und endlich, der größte Lüfter der PS4!

Schönheit ist die eine Sache, aber dieser Lüfter ist entwickelt worden, um intelligenter und ruhiger zu laufen, als die keuchende Windmühle in der PS3, die langsam hoch und runterfahren musste, um die Lautstärke niedrig zu halten.

Jedes neue Elektrogerät von Rang muss sein eigenes Skandälchen haben. Gegen Ende des Teardowns möchten wir unsere eigene Sicht auf den Skandal, genannt Wobblegate, bzw. Rüttelgate geben.

Wir bestätigen: Jawoll, sie rüttelt wenn du draufdrückst.

Die Lösung: Drück nicht drauf.

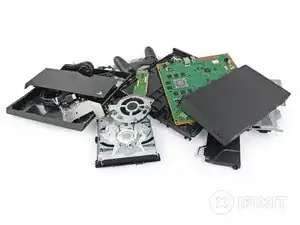

Der Teardown ist zum Abschluss gekommen. Wir werfen alle Teile siegreich auf einen Haufen.

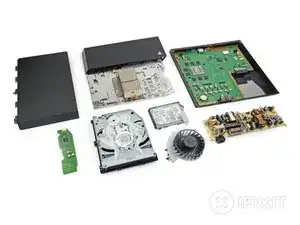

Aber dann ordnen wir das Ganze doch ein bisschen, da unsere Mütter zuschauen.

Reparaturbewertung der Sony Playstation 4: 8 von 10 (10 ist am leichtesten zu reparieren):

Es gibt keinen Kleber, das macht das Zerlegen und Zusammenbauen einfach.

Die nicht proprietäre Festplatte ist leicht zu erreichen und auszutauschen, der Ausbau verletzt nicht die Garantie.

Sicherheitsschrauben und Originalitätssiegel halten Benutzer davon ab, ihre PS4 zu zerlegen und zu reparieren.

Zum Reinigen des Lüfters muss ein Teil des Gerätes zerlegt werden, ein noch größerer Teil für den Komplettaustausch.

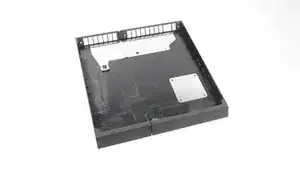

Wenn du nicht aufpasst, kann die scharfkantige Mittelplatte deine Finger verletzen.
