Einleitung

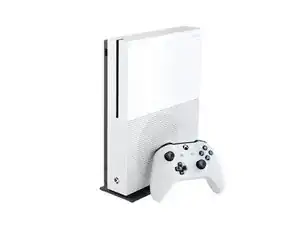

Heute landete eine neue Xbox in unserer Inbox, und das kommt selten vor — obwohl doch nicht so selten wie früher. Was macht die neue Xbox One S zu einem wertigen Update in der Mitte des Lebenszyklus von Microsofts Konsole? Lasst uns diese überraschend schlankere, vielleicht schnellere, deutlich frechere Xbox One zerlegen und herausfinden. Anpfiff!
Die Teardown Saison hat gerade angefangen — füge uns bei Facebook zu, bei Instagram oder Twitter, damit du nichts verpasst.
-
-
Du erwartest sicher einige Unterschiede zum Teardown zum Verkaufsbeginn 2013 der Xbox One und du hast Recht. Hier ist Einiges, was wir schon wissen:
-
Eine GPU mit verbesserten Spezifikationen, welche HDR10 unterstützt mit ihrem AMD "Jaguar" 8-core SoC, den wir schon in der ursprünglichen Xbox One gefunden haben.
-
2 TB Speicherplatz (zukünftig auch 500 GB und 1 TB möglich)
-
HDMI 2.0a mit Unterstützung von 4K Video bei 60 Hz
-
Internes Netzteil
-
Infrarotsender
-
Schicker Standfuß zum Senkrechtstellen (nur beim 2 TB Modell)
-
Überarbeiteter Xbox Drahtloskontroller.
-
-
-

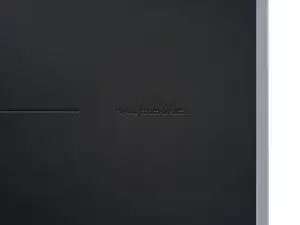

Auf der Steuerbordseite der One S finden wir eine nette Erinnerung an die Herkunft vom anderen Technikzentrum der West Coast eingeätzt: "Hello from Seattle," die Heimat von Microsoft.
-

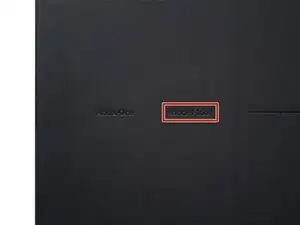

Wenn wir hier weiter schauen entdecken wir, dass die One S jetzt als Modell 1681 identifiziert wird.
-

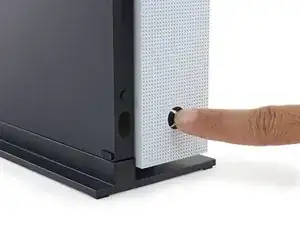

Das Design der mechanischen Tasten statt kapazitiver Schalter erinnert an die Konsolen alter Schule.
-
-
-

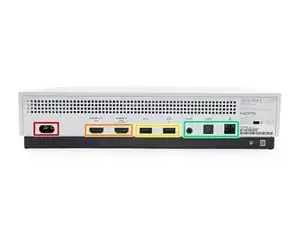

Auf der Rückseite finden wir unter vielen Lüftungslöchern:
-
die Netzbuchse
-
HDMI Ausgang (links) und Eingang (rechts)
-
Zwei USB 3.0 Buchsen (zusätzlich zu der auf der Vorderseite)
-
Infrarotausgang, optischer Audioausgang, und Ethernet Buchsen
-
Du fragst jetzt nach deinem Kinect? Du kannst einen "gratis" Kinect USB Adapter benutzen— vorausgesetzt du hast bereits eine Kinect, eine original Xbox One, und die Xbox One S.
-

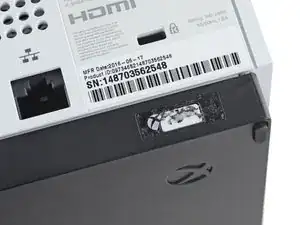

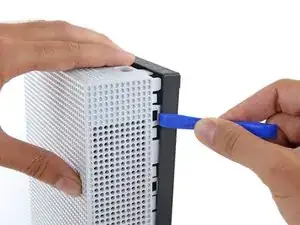

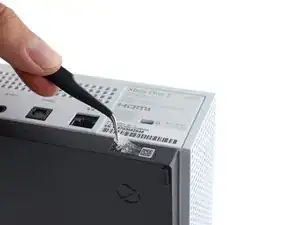

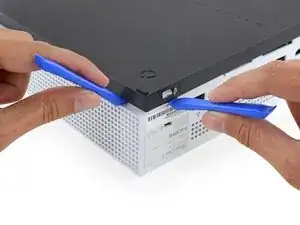

Unser erster Schritt beim Teardown: wir entfernen den Garantieaufkleber. Aber es sind keine Schrauben in Sicht, nur die Rückseite einer unbeweglichen Plastikklammer. Eine totale Pleite.
-
-
-
Sagen wir lieber Öffnungswerkzeuge im Plural, denn diese "Sicherheits" klammer aus Plastik benötigt etwas mehr Kraft.
-
Mögen wir Sicherheitsklammern? Nie, nie, nie. Wir mögen sie weder hier noch dort, wir mögen sie an keinem Ort!
-

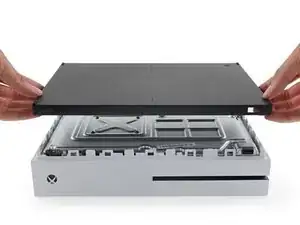

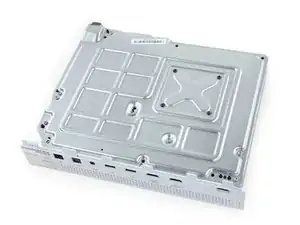

Nach einigem intensiven Hebeln können wir endlich die Bodenabdeckung entfernen. Ein metallenes Innengehäuse kommt zum Vorschein.
-
-
-

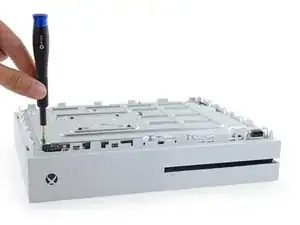

Einige nostalgische grüne Schrauben, welche mit F bezeichnet sind, befreien die Primäreinheit vom oberen Gehäuseteil.
-
Diese One ist etwas stromlinienförmiger als ihr Vorgänger. Sie lässt keine merkwürdigen, nachträglich angepappte Komponenten draußen in der Kälte stehen.
-

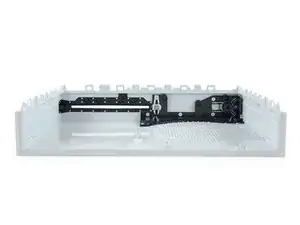

Alles was man noch am PC/ABS Gehäuse sieht, sind Tastenabdeckungen und Logos von Sabic und Samsung — möglicherweise die Zulieferer der Kunstoffteile.
-
-
-

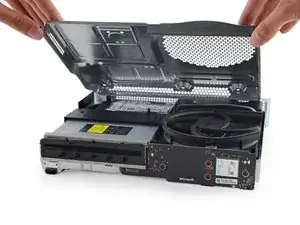

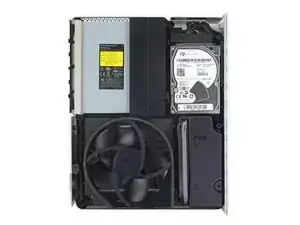

Wenn man den Deckel vom metallenen Innengehäuse abhebt, kann man eine schöne Sicht genießen: solch nette, elegante Komponenten, dass man eigentlich den Deckel für immer weglassen möchte.
-
Jemand soll mal die Jackson 5 anrufen, es ist so leicht diese Bauteile zu identitifizieren, sie sind durchnummeriert und mit 01-02-03 (und 04) markiert.
-
Warte - was erspähen wir denn da?
-

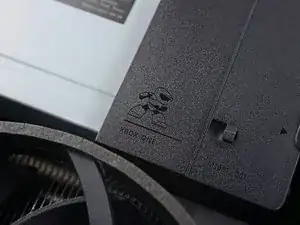

Master Chief ist in einer neuen Welt angekommen, diesmal um die Halterung des DVD Laufwerks zu beschützen. Hoffentlich bleibt diesmal die Flut aus dem Laufwerk draußen.
-
-
-

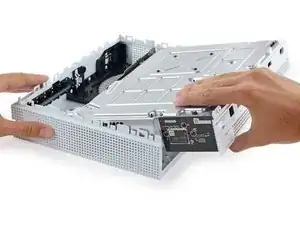

Ganz ähnlich wie bei der RF Platine an der Xbox One, wird die Platine am Frontpanel der Xbox One S nach außen vom unteren Gehäuseteil abgelöst.
-

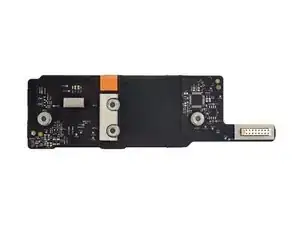

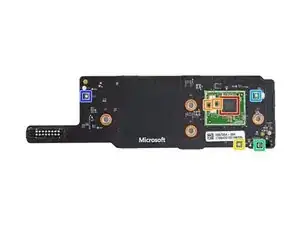

Nachdem wir die EMI Abschirmung von der Platine am Frontpanel entfernt haben, können wir einen einsamen IC und einige seiner Freunde erkennen:
-
MediaTek MT7632TUN (Vermutlich eine Abart vom MT7632 2x2 802.11n + Bluetooth 4.0 Modul)
-
Skyworks SKY13314-374LF GaAs SPDT Switch
-
Sync Taste für drahtlose Kontroller
-
Infrarotsendeplatine
-
Einschalttaste
-
Auswurftaste
-
-
-

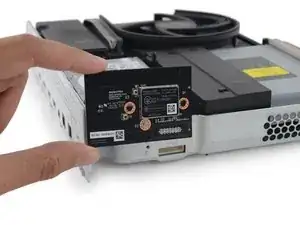

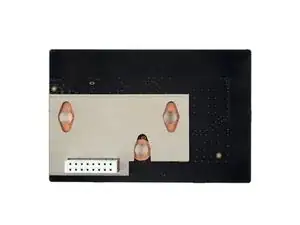

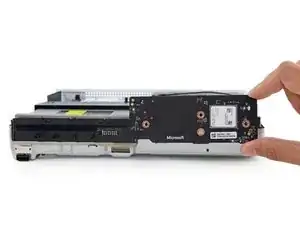

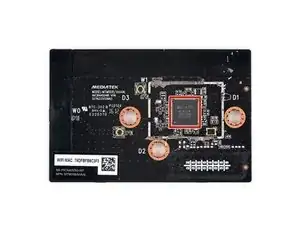

Als nächstes ist die Wi-Fi Platine auf dem Teardown-Schneidbrett dran. Nachdem einige Torxschrauben gelöst sind, lässt sie sich genauso wie die Platine am Frontpanel abnehmen.
-
Das ist doch eine nette Verbesserung gegenüber dem Platz, den sie auf der vorherigen Xbox One inne hatte — so benötigen wir einen Schritt weniger, um das innere Metallgehäuse zu öffnen.
-
Das Wi-Fi wird von einem MediaTek MT7612UN bedient. (Vermutlich eine Abart vom MT7612U 2x2 802.11ac Wi-Fi Modul)
-
-
-
Im Moment ähnelt das Entfernen von Komponenten ein bisschen einer Jagd, also drehen wir einige Schrauben heraus und schauen, welche Bauteile zuerst ausgebaut werden können.
-

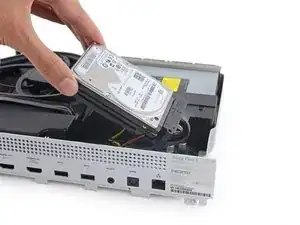

Seltsamerweise kommt die Festplatte als erstes heraus, obwohl sie doch mit 04 markiert ist.
-

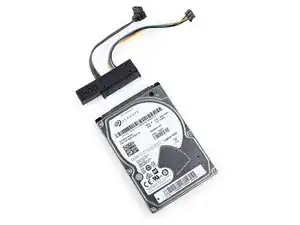

Wir finden eine
SamsungSeagate Spinpoint M9T ST2000LM003 2 TB 5400 RPM mit 32 MB Cache SATA III 6.0 Gb/s Festplatte. Versuch mal, das zehnmal nacheinander schnell aufzusagen. -
Leider verletzt der Austausch der Festplatte immer noch die Garantie, und du brauchst dafür einige trickreiche Formatierungskünste.
-
Die One S ist mit einem netten SATA III Laufwerk ausgestattet, könnte aber immer noch das SATA II Interface der Xbox One verwenden. Du kannst also immer eine externe Festplatte dranhängen, danke Microsoft!
-
-
-

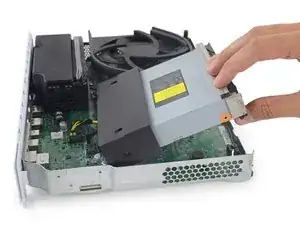

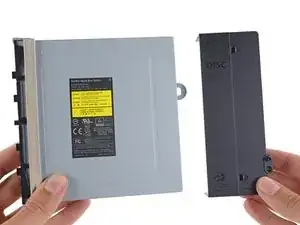

Als nächstes kommt Nummer zwei dran: das optische Laufwerk - auch das ist einfach! Master Chief wartet natürlich auf seinen Einsatz.
-
Hier haben wir den Künstler der früher als BD-ROM Laufwerk bekannt war, mit freundlicher Genehmigung von Philips und Lite-On Digital Solutions. Das Modell DG-6M5S aus der Xbox One S unterscheidet sich ein wenig vom Modell DG-6M1S aus der Xbox One, als größte Verbesserung kommt die Unterstützung für BD-UHD dazu.
-
Wir ergattern auch ein paar Gummidämpfer. Sie verhindern wahrscheinlich, dass uns ein mögliches Rütteln des optischen Hochgeschwindigkeitslaufwerks in den Wahnsinn treibt.
-
-
-

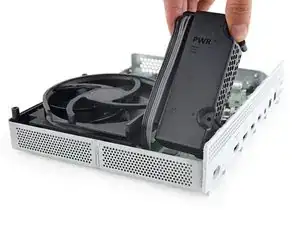

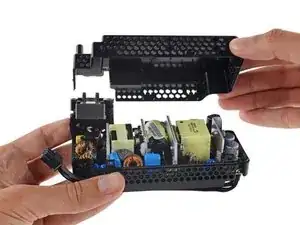

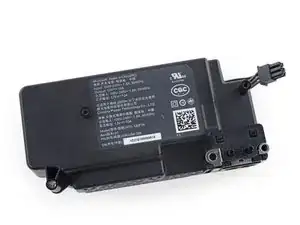

Nun kommen wir zum Hattrick der One S (alias Nr. 03) — ein kleineres, jetzt ganz neu auch lüfterloses und schön eingepasstes Netzteil. Vorbei sind die Zeiten des wackligen Ankers von einst.
-
Willkommen im Club, Xbox One S.
-
Dieses Netzteil kann mit Spannungen zwischen 100-240 V betrieben werden, das bedeutet, dass du es überall einstöpseln kannst, wo eine Steckdose ist. Da guckst du, Xbox One!
-
-
-

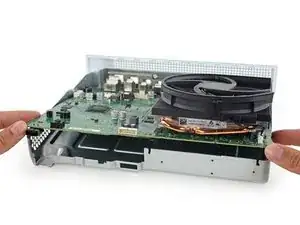

Jetzt wird es heiß im Teardown-Raum, aber das "Thermosystem" können wir noch nicht herausholen. Wir heben also erst mal die Hauptplatineneinheit aus dem Metallgehäuse.
-

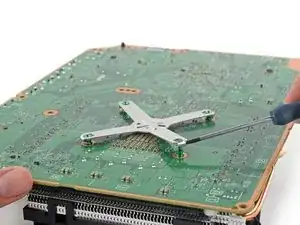

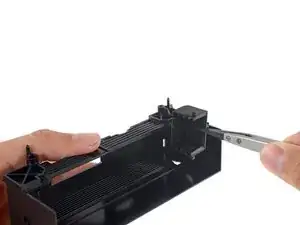

Das "X" ist ein wenig heikel und erfordert einiges an Kraft, aber ein bisschen geschicktes Hebeln mit einem Flachschraubendreher rettet den Tag.
-
-
-

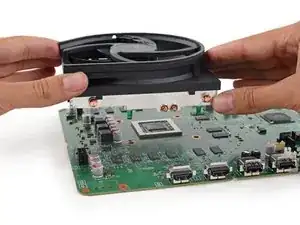

Der Countdown der Komponenten ist fast abgelaufen, kommen wir zum Ausbau des Teils 01: dem Kühlsystem.
-

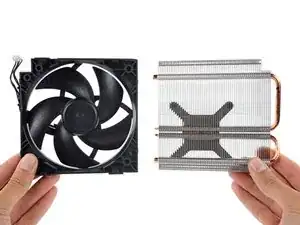

Da haben wir den einzigen 120 mm Lüfter - er sieht mehr wie ein PC Lüfter aus, diese Ausformung gibt es aber nur bei der Xbox One S.
-
Der groß dimensionierte Lüfter der One S wird noch unterstützt von einem Aluminiumkühlkörper und einem Satz von kupfernen Wärmeleitrohren. Cool.
-
-
-

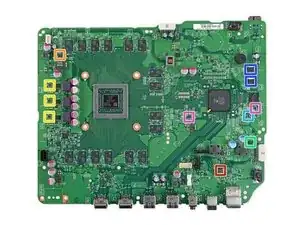

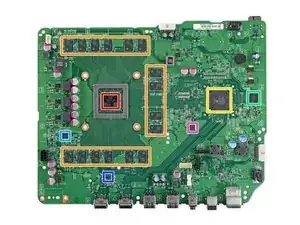

Und jetzt zu unserer großen Liebe, Chips!
-
X949211-001 DG4001FYG87IA (Inklusive 1,75 GHz AMD "Jaguar" 8-Core CPU nebst übertakteter 914 MHz AMD Radeon Graphic GPU)
-
16 x Samsung SEC 549 K4W4G1646E-BC1A 4 Gb (512 MB) "gDDR3" SDRAM (insgesamt 16 x 512 MB = 8 GB)
-
X861949-005 T6WD5XBG-0003 Southbridge I/O-Controller
-
Toshiba THGBMFG6C1LBAIL 8 GB eMMC NAND Flash
-
ON Semiconductor NCP4205 GASUY1614 (Vermutlich eine Fortführung des NCP4204 GAC1328G Integrated Power Control IC aus der Xbox One - möglicherweise eine PWM-Leistungssteuerung für die CPU)
-
Texas Instruments SN75DP159 6 Gb/s DP++ zu HDMI Retimer
-
STMicroelectronics LDFPT 1 A LDO Regler
-
-
-

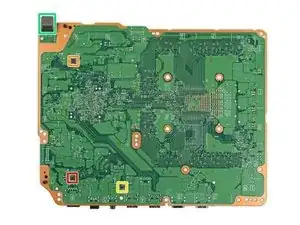

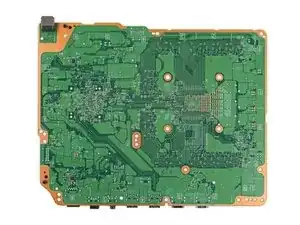

Und auf der Rückseite der Hauptplatine ... ist nicht wirklich viel.
-
Realtek RTL8111HM (Vermutlich eine Fortführung des RTL8111 Gigabit Ethernet Kontrollers)
-
Nuvoton ISD8104 2 W class AB Audioverstärker (vermutlich)
-
Texas Instruments SN74LVC1G08 Einzel-UND-Gatter mit zwei Eingängen
-
Oh, und dann ist da noch dieser praktische Front USB Anschluss — welcher am anderen Ende ist und gegenüber von seinen Kumpels liegt, armer Kerl.
-
-
-
Bonus-Chips:
-
STMicroelectronics LM339A Vierfach-Spannungs-Comparator
-
Texas Instruments TPS51916 Leistungsmanager für den Speicher
-
Richtek RT9011-JGPQV 300 mA Doppel-LDO-Regler
-
Monolithic Power Systems MP8757GL 7 A / 18 V Synchron-Abwärtskonverter
-
Monolithic Power Systems MP2161GJ 2 A / 6 V Synchron-Abwärtskonverter
-
ON Semiconductor CAT6243DCADJ 1 A LDO-Regler
-
Diodes Incorporated (formerly BCD Semiconductor) AP2127K-ADJTRG1 300 mA LDO-Regler
-
-
-
Und jetzt zum Kontroller!
-

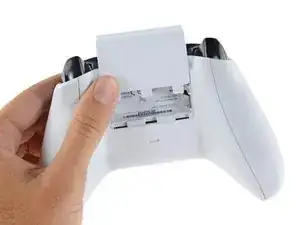

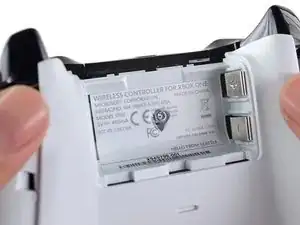

Wir sind enttäuscht, dass wir keine sichtbaren Schrauben finden, aber ein kleines Zugeständnis können wir doch feiern: die Akkus lassen sich vom Nutzer austauschen ! (Wir schauen auf dich, DualShock 4).
-

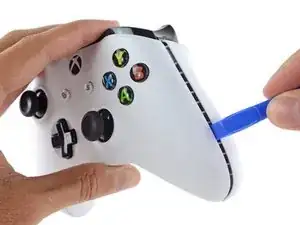

Mit unserer kürzlich angeeigneten Konsolenerfahrung holen wir unsere zuverlässigen Öffnungswerkzeuge heraus, lösen damit ein paar weiße Kunststoffteile ab und finden einige hinterhältige Torx Sicherheitsschrauben. Buuh.
-
Nicht nur das, sondern eine weitere Torx Sicherheitsschraube versteckt sich unter dem Aufkleber im Akkufach. Ein zweifaches Buuh!
-
-
-

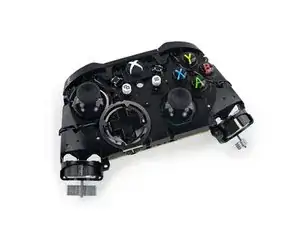

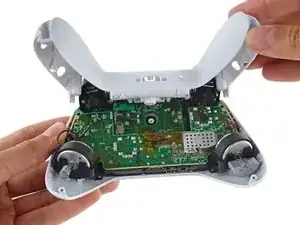

Wenn die Kunstoffschale erst mal geknackt ist, erhältst du freien Blick auf etwas, was aussieht wie eine nette kleine Einheit, komplett mit vier Motoren für das haptische Feedback.
-
Aber als wir dann anfangen, das Ding zu zerlegen, stoßen wir auf die Wahrheit: Es sei denn du kannst gut mit einem Lötkolben umgehen, ist das eine Alles-oder-Nichts Prozedur.
-

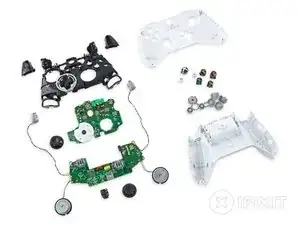

Wir entschieden uns für die Option "Alles" und legten jedes Teil aus, die immer noch miteinander verbunden sind.
-
Schönheit ist nur oberflächlich, und genauso ist es mit den physischen Änderungen am Kontroller. Im Inneren ist es weitgehend der gleiche Aufbau wie der originale Xbox One Kontroller - unsere Anleitungen sollten für beide Modelle passen.
-
-
-

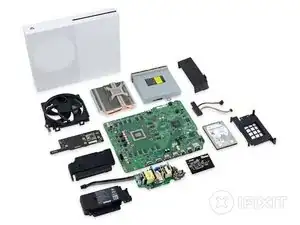

Hier ist alles ausgepackt! Zeit die Teile auszubreiten und eine Reparaturwertung zu erstellen.
-
-
-
Reparaturwertung der Microsoft Xbox One S: 8 von 10 (10 ist am leichtesten zu reparieren):
-
Die gesamte Konsole lässt sich mit nur wenigen Werkzeugen zerlegen.
-
Drinnen erlaubt ein sauberes, sinnvolles modaleres Design den einfachen Austausch der Laufwerke, des Lüfters, des Kühlkörpers, der PSU, der Wi-Fi Karte und die Front-Tochterplatine.
-
Das Öffnen dieser Generation der Xbox ist einfacher als beim Vorgänger, da es weniger ineinandergreifende Gehäuseteile und eine einfachere Anordnung der Rasten gibt.
-
Der Austausch der Festplatte macht zum ersten deine Garantie ungültig und erfordert zum zweiten einige schwierige Hacks, damit sie betriebsfähig wird.
-
