Galaxy S23 Ultra Akku tauschen

Ziehe alle Kabel vom Smartphone ab und fahre das Gerät komplett herum.

Lege einen erwärmten iOpener zwei Minuten lang auf die rechte Kante der Rückabdeckung.

Während der Kleber aufweicht schaue dir Folgendes an:

Um den gesamten Rand des Rahmens ist Kleber angebracht.

Befestige einen Saugheber an der Rückseite des Smartphones, so nah wie möglich mittig an der rechten Seitenkante.

Ziehe fest und gleichmässig am Saugheber, bis eine Lücke zwischen der Rückabdeckung und dem Rahmen entsteht.

Setze ein Plektrum in den Spalt ein.

Schiebe das Plektrum an der rechten Seitenkante hin und her, um den Kleber zu durchtrennen.

Lasse das Plektrum nahe an der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zwei Minuten lang auf die Unterkante der Rückseite.

Setze ein zweites Plektrum in der unteren rechten Ecke ein.

Kippe das Plektrum nach oben, so dass es in die Krümmung der Kante passt und schiebe es um die Ecke herum.

Schiebe das Plektrum zur linken Ecke hin , um den Kleber zu durchtrennen.

Lasse das Plektrum in der unteren linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zwei Minuten lang auf die linke Kante der Rückseite.

Setze ein drittes Plektrum in der unteren linken Ecke ein.

Kippe das Plektrum nach oben, so dass es in die Krümmung der Kante passt und schiebe es um die untere linke Ecke herum.

Schiebe das Plektrum an der linken Kante entlang, halte vor der Einschalttaste an.

Lasse das Plektrum in der linken Seitenkante stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante der Rückseite.

Setze ein Plektrum in den Spalt an der oberen rechten Kante ein.

Kippe das Plektrum nach oben, so dass es in die Krümmung der Kante passt und schiebe es um die obere rechte Ecke herum.

Schiebe das Plektrum zum Auftrennen des Klebers zur oberen linken Ecke hin.

Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein Plektrum in den Spalt in der oberen linken Kante ein.

Kippe das Plektrum nach oben, so dass es in die Krümmung der Kante passt und schiebe es um die obere linke Ecke herum.

Schiebe das Plektrum zum Auftrennen des restlichen Klebers zur unteren Kamera hin, halte vor der Einschalttaste an.

Fasse die Rückseite fest an und entferne sie.

Beseitige alle Spuren des Klebers mit einer Pinzette oder deinen Fingern. Wenn er sich nicht leicht lösen lässt, dann erwärme ihn nochmals.

Wenn du speziell zugeschnittene Klebestreifen verwendest, dann folge dieser Anleitung.

Wenn du doppelseitiges Klebeband verwendest, dann benutze diese Anleitung.

Heble den Druckstecker der NFC-Antenne mit der Spudgerspitze hoch und trenne sie von der Hauptplatine ab.

Wiederhole das für den Druckstecker der Drahtlos-Ladespule.

Setze ein Plektrum zwischen die rechte Seitenkante der Drahtlos-Ladespule und dem Akku ein.

Schiebe das Plektrum zum Auftrennen des Klebers an der rechten Seitenkante entlang.

Setze einen Plektrum zwischen die obere Kante der Drahtlos-Ladespule und dem Rahmen ein.

Schiebe das Plektrum zur rechten Kante hin, um den restlichen Kleber aufzutrennen.

Entferne die fünf 3,5 mm langen Kreuzschlitzschrauben, mit denen die Drahtlos-Ladespule und die NFC-Antenne befestigt sind.

Entferne die sechs 3,5 mm langen Kreuzschlitzschrauben, mit denen der Lautsprecher befestigt ist.

Setze einen Spudger mit der Spitze zwischen die obere rechte Ecke des Lautsprechers und dem Rahmen ein.

Heble hoch, bis sich der Lautsprecher vom Rahmen löst.

Fasse die NFC-Antenne, die Drahtlos-Ladespule und den Lautsprecher und entferne sie vom Rahmen.

Heble den Druckstecker des Akkus mit dem Spudger hoch und trenne ihn ab.

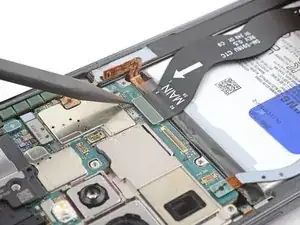

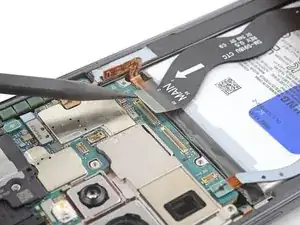

Heble das kleinere Verbindungskabel mit der Spudgerspitze hoch und trenne es von der Hauptplatine ab.

Wiederhole das Gleiche für das Haupt-Verbindungskabel.

Heble das kleinere Verbindungskabel mit der Spudgerspitze hoch und trenne es von der Ladeplatine ab.

Wiederhole das Gleiche für das Haupt-Verbindungskabel.

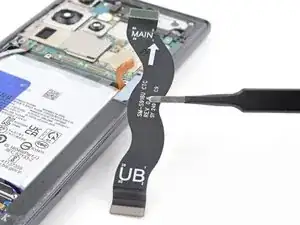

Fasse die beiden Verbindungskabel und entferne sie vom Rahmen.

Heble den Druckstecker am Displaykabel mit der Spudgerspitze von der Hauptplatine nach oben und trenne ihn ab.

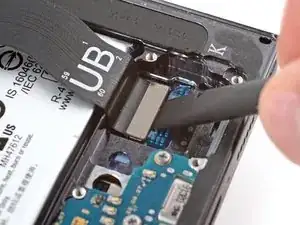

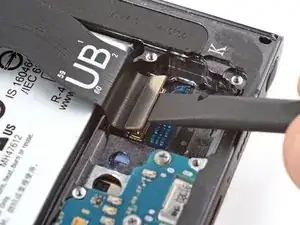

Heble den Druckstecker am Displaykabel unten am Smartphone mit dem flachen Ende des Spudgers nach oben und trenne ihn ab.

Fasse das Displaykabel und entferne es vom Rahmen.

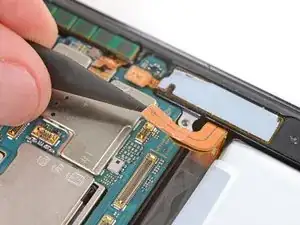

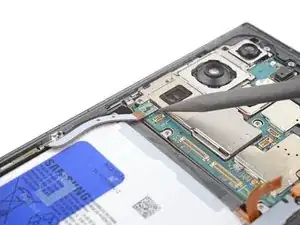

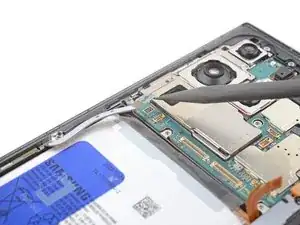

Heble den linken Druckstecker der 5G mmWave Antenne mit der Spudgerspitze hoch und trenne ihn ab.

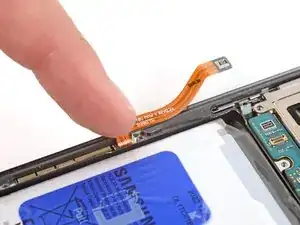

Drücke das Antennenkabel mit dem Finger vom Akku weg.

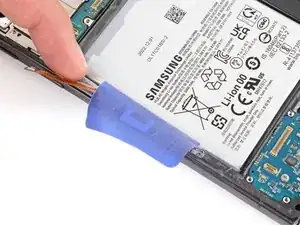

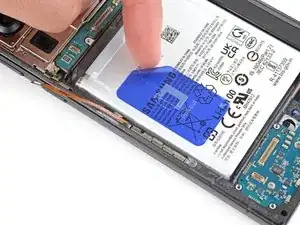

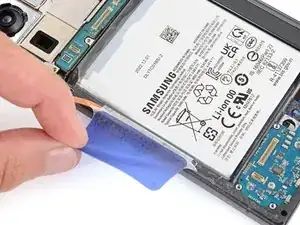

Löse die große blaue Zuglasche links am Akku mit den Fingern ab.

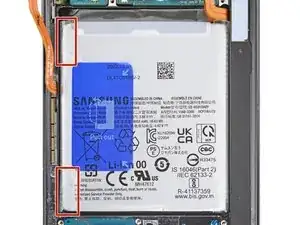

Löse die beiden kleinen Laschen in der oberen und unteren Ecke der linken Seitenkante des Akkus mit den Fingern ab.

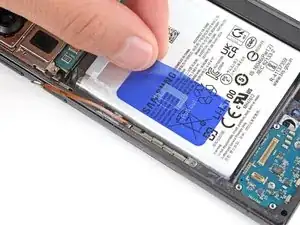

Falte die obere und die untere Lasche mit einer Hand aus dem Weg für den Akku und halte sie fest gegen den Rahmen.

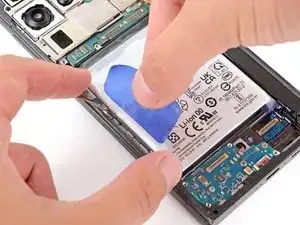

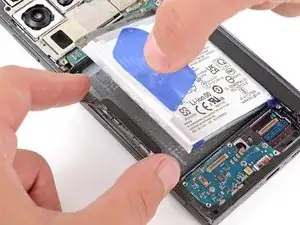

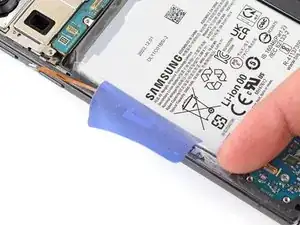

Greife die mittlere blaue Zuglasche mit der freien Hand und ziehe sie fest und gleichmäßig gerade nach oben, bis sich der Akku vom Rahmen löst.

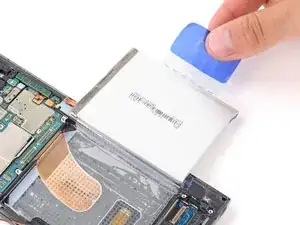

Lege den Akku über die rechte Kante des Smartphones.

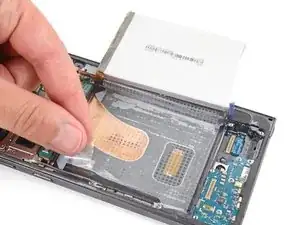

Ziehe die Kunststofffolie des Akkus mit den Fingern vom Rahmen ab.

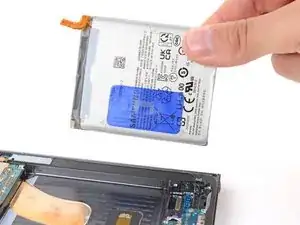

Entferne den Akku und seine Hülle.

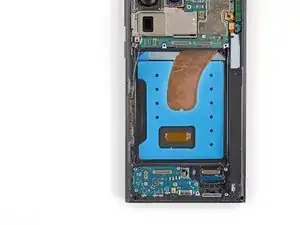

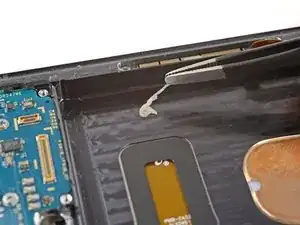

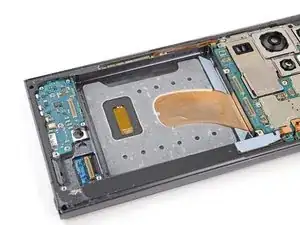

Wenn noch Reste vom Kleber am Rahmen verblieben sind, dann löse sie mit den Fingern ab.

Wenn du Isopropylalkohol verwendet hast, dann warte zehn Minuten lang, bis der Alkohol vollständig verdunstet ist, bevor du den neuen Akku einbaust.

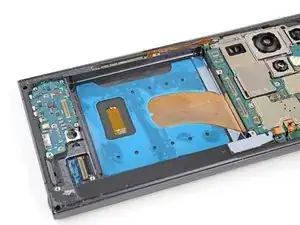

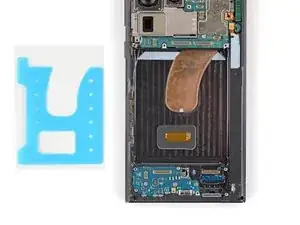

Lege die Klebefolie probeweise mit der durchsichtigen Schutzfolie nach unten auf den Boden in der Vertiefung für den Akku.

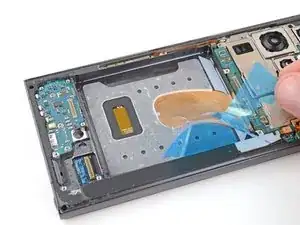

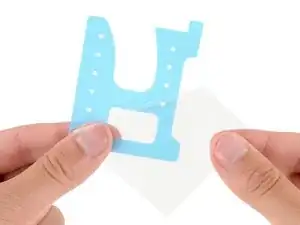

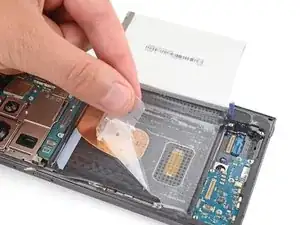

Entferne die große durchsichtige Schutzfolie, um den Akkukleber freizulegen.

Platziere die Klebefolie sorgfältig in der Vertiefung für den Akku.

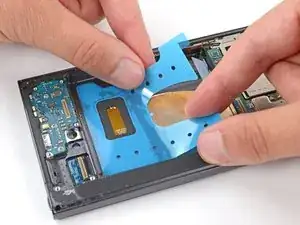

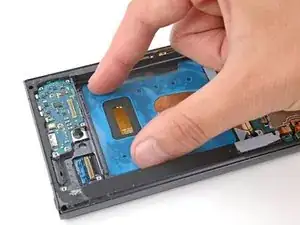

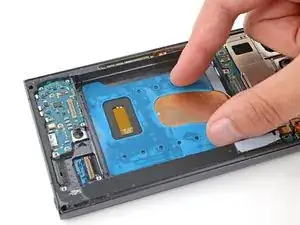

Drücke die Klebefolie auf der ganzen Oberfläche mit den Fingern fest nach unten.

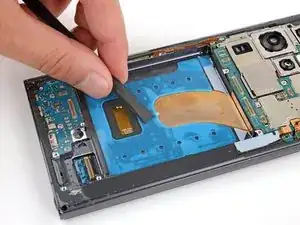

Drücke dann die Folie nochmals überall mit dem flachen Ende des Spudgers gut fest, damit sie gut am Rahmen haftet.

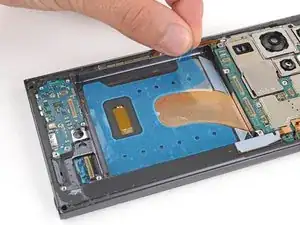

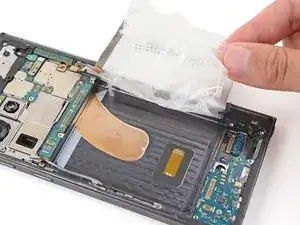

Ziehe die letzte Schutzfolie an der Zuglasche in der oberen linken Ecke ab und entferne sie.

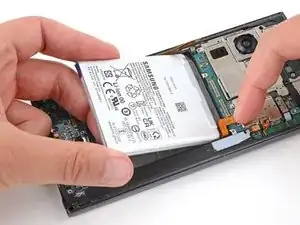

Halte den Akku über seine Vertiefung und schließe den Druckstecker an, dadurch kommt er in die richtige Einbaulage.

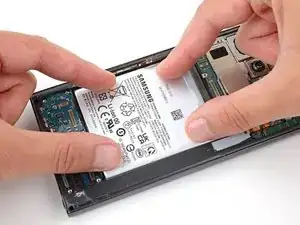

Drücke den Akku in seiner Vertiefung fest, damit er gut hält.

Trenne den Akku wieder ab, bevor du weiterarbeitest.
