Galaxy S23 Ultra Display tauschen

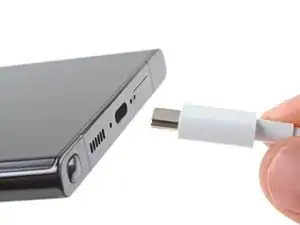

Ziehe alle Kabel vom Smartphone ab und fahre das Gerät komplett herum.

Lege einen erwärmten iOpener zwei Minuten lang auf die rechte Kante der Rückabdeckung.

Während der Kleber aufweicht schaue dir Folgendes an:

Um den gesamten Rand des Rahmens ist Kleber angebracht.

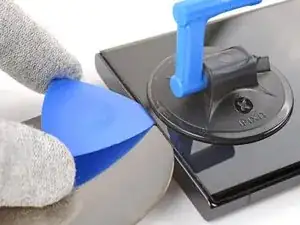

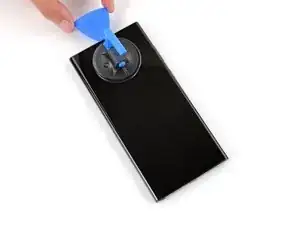

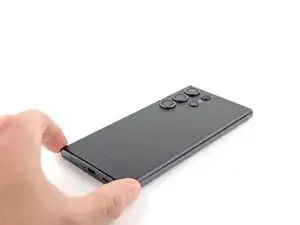

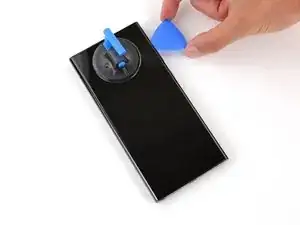

Befestige einen Saugheber an der Rückseite des Smartphones, so nah wie möglich mittig an der rechten Seitenkante.

Ziehe fest und gleichmässig am Saugheber, bis eine Lücke zwischen der Rückabdeckung und dem Rahmen entsteht.

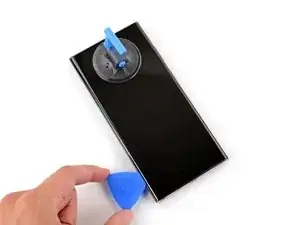

Setze ein Plektrum in den Spalt ein.

Schiebe das Plektrum an der rechten Seitenkante hin und her, um den Kleber zu durchtrennen.

Lasse das Plektrum nahe an der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zwei Minuten lang auf die Unterkante der Rückseite.

Setze ein zweites Plektrum in der unteren rechten Ecke ein.

Kippe das Plektrum nach oben, so dass es in die Krümmung der Kante passt und schiebe es um die Ecke herum.

Schiebe das Plektrum zur linken Ecke hin , um den Kleber zu durchtrennen.

Lasse das Plektrum in der unteren linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zwei Minuten lang auf die linke Kante der Rückseite.

Setze ein drittes Plektrum in der unteren linken Ecke ein.

Kippe das Plektrum nach oben, so dass es in die Krümmung der Kante passt und schiebe es um die untere linke Ecke herum.

Schiebe das Plektrum an der linken Kante entlang, halte vor der Einschalttaste an.

Lasse das Plektrum in der linken Seitenkante stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante der Rückseite.

Setze ein Plektrum in den Spalt an der oberen rechten Kante ein.

Kippe das Plektrum nach oben, so dass es in die Krümmung der Kante passt und schiebe es um die obere rechte Ecke herum.

Schiebe das Plektrum zum Auftrennen des Klebers zur oberen linken Ecke hin.

Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein Plektrum in den Spalt in der oberen linken Kante ein.

Kippe das Plektrum nach oben, so dass es in die Krümmung der Kante passt und schiebe es um die obere linke Ecke herum.

Schiebe das Plektrum zum Auftrennen des restlichen Klebers zur unteren Kamera hin, halte vor der Einschalttaste an.

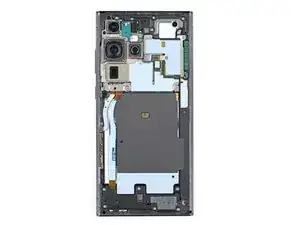

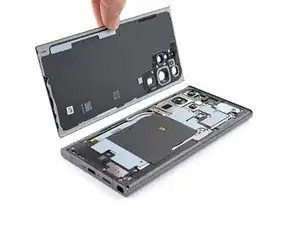

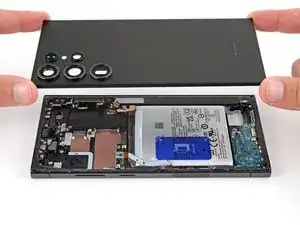

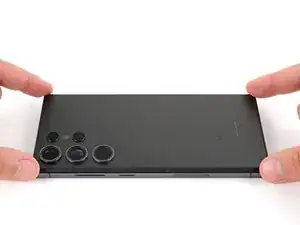

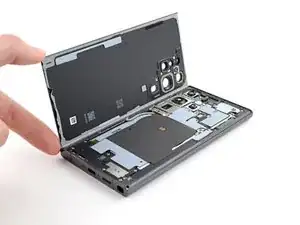

Fasse die Rückseite fest an und entferne sie.

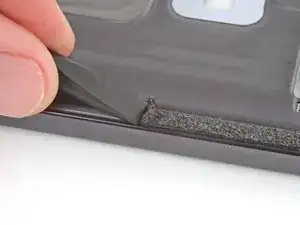

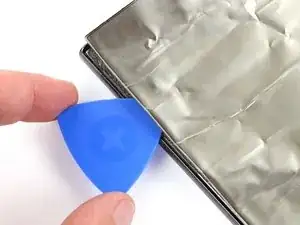

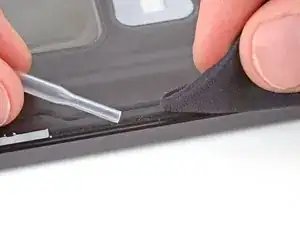

Beseitige alle Spuren des Klebers mit einer Pinzette oder deinen Fingern. Wenn er sich nicht leicht lösen lässt, dann erwärme ihn nochmals.

Wenn du speziell zugeschnittene Klebestreifen verwendest, dann folge dieser Anleitung.

Wenn du doppelseitiges Klebeband verwendest, dann benutze diese Anleitung.

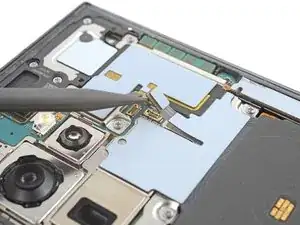

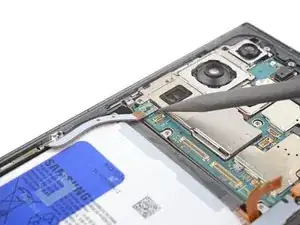

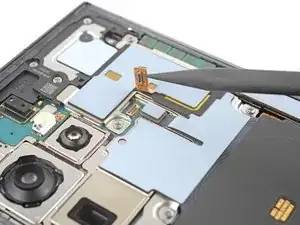

Heble den Druckstecker der NFC-Antenne mit der Spudgerspitze hoch und trenne sie von der Hauptplatine ab.

Wiederhole das für den Druckstecker der Drahtlos-Ladespule.

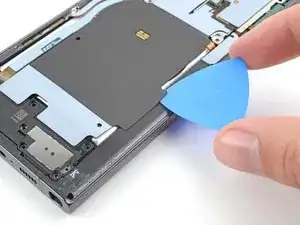

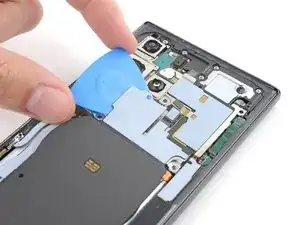

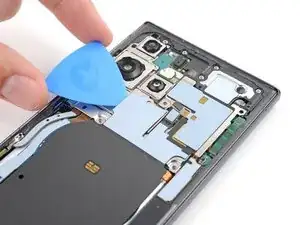

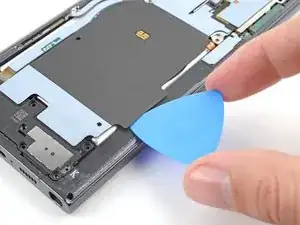

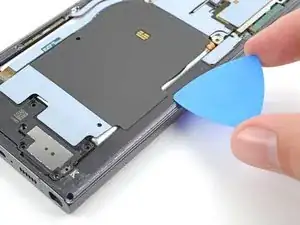

Setze ein Plektrum zwischen die rechte Seitenkante der Drahtlos-Ladespule und dem Akku ein.

Schiebe das Plektrum zum Auftrennen des Klebers an der rechten Seitenkante entlang.

Setze einen Plektrum zwischen die obere Kante der Drahtlos-Ladespule und dem Rahmen ein.

Schiebe das Plektrum zur rechten Kante hin, um den restlichen Kleber aufzutrennen.

Entferne die fünf 3,5 mm langen Kreuzschlitzschrauben, mit denen die Drahtlos-Ladespule und die NFC-Antenne befestigt sind.

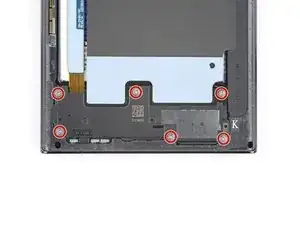

Entferne die sechs 3,5 mm langen Kreuzschlitzschrauben, mit denen der Lautsprecher befestigt ist.

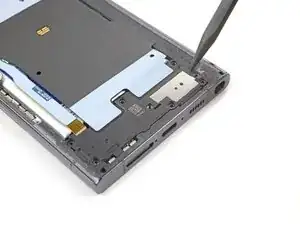

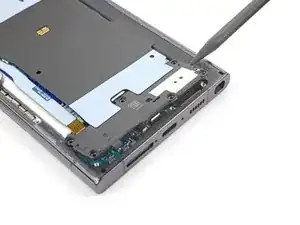

Setze einen Spudger mit der Spitze zwischen die obere rechte Ecke des Lautsprechers und dem Rahmen ein.

Heble hoch, bis sich der Lautsprecher vom Rahmen löst.

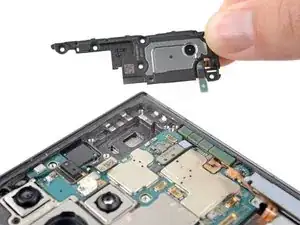

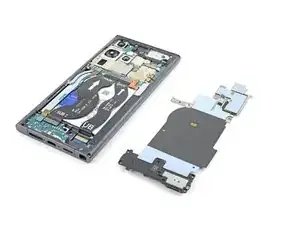

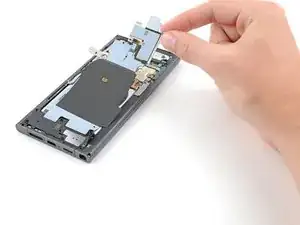

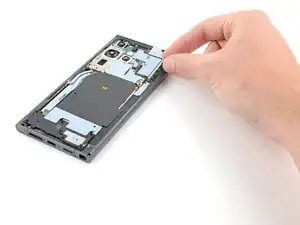

Fasse die NFC-Antenne, die Drahtlos-Ladespule und den Lautsprecher und entferne sie vom Rahmen.

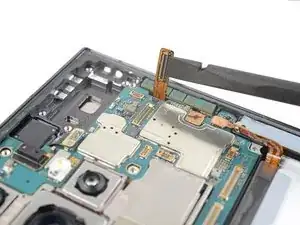

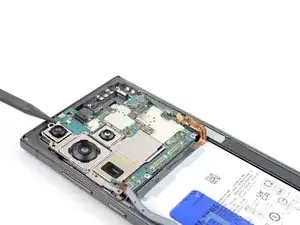

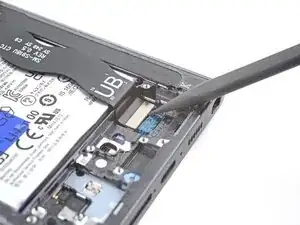

Heble den Druckstecker des Akkus mit dem Spudger hoch und trenne ihn ab.

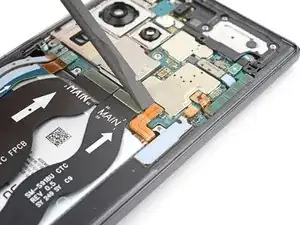

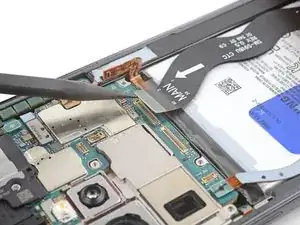

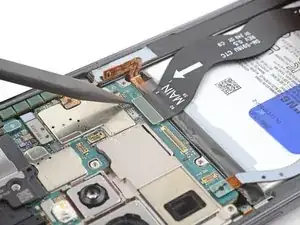

Heble das kleinere Verbindungskabel mit der Spudgerspitze hoch und trenne es von der Hauptplatine ab.

Wiederhole das Gleiche für das Haupt-Verbindungskabel.

Heble das kleinere Verbindungskabel mit der Spudgerspitze hoch und trenne es von der Ladeplatine ab.

Wiederhole das Gleiche für das Haupt-Verbindungskabel.

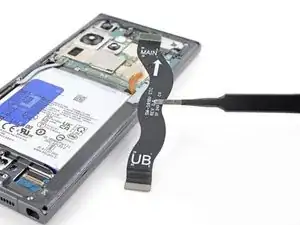

Fasse die beiden Verbindungskabel und entferne sie vom Rahmen.

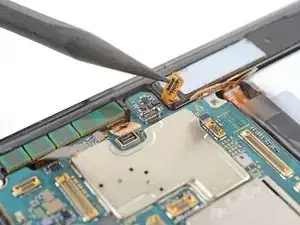

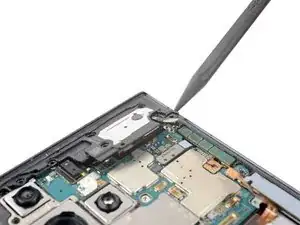

Heble den Druckstecker des Ohrhörer-Lautsprechers mit der Spudgerspitze hoch und trenne ihn ab.

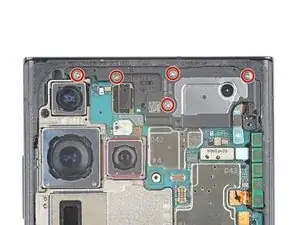

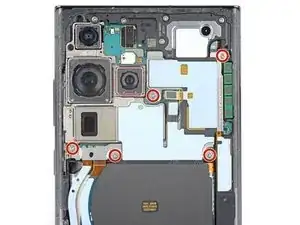

Entferne die fünf 3,5 mm langen Kreuzschlitzschrauben, mit denen die Abdeckung der Hauptplatine befestigt ist.

Setze einen Spudger mit der Spitze zwischen der unteren rechten Ecke an der Abdeckung der Hauptplatine und dem Rahmen ein.

Heble an der Abdeckung, bis sie sich vom Rahmen löst.

Entferne die Abdeckung der Hauptplatine.

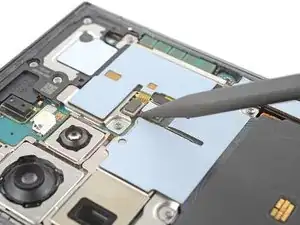

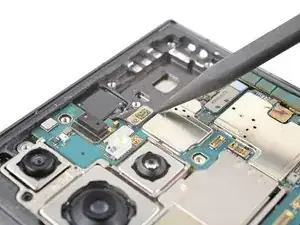

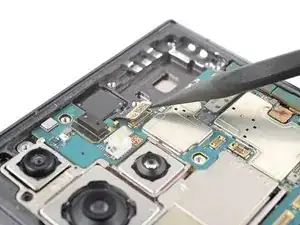

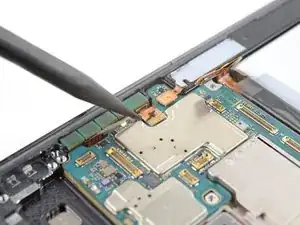

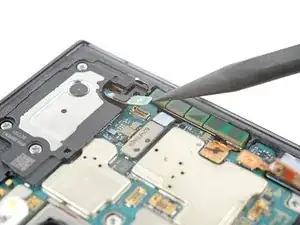

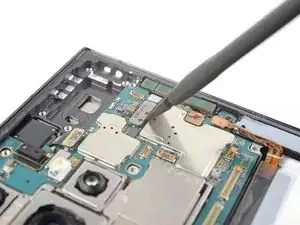

Heble den Druckstecker der Frontkamera mit der Spudgerspitze hoch und trenne ihn ab.

Heble den Druckstecker des Fingerabdrucksensors mit der Spudgerspitze hoch und trenne ihn ab.

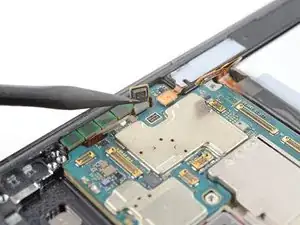

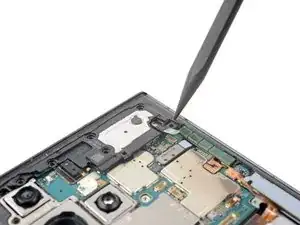

Heble den Druckstecker des Displays mit der Spudgerspitze hoch und trenne ihn von der Hauptplatine ab.

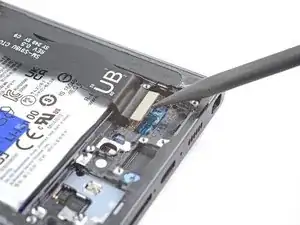

Heble den Druckstecker des Displays nahe an der Unterkante des Smartphones mit der Spudgerspitze aus dem Ausschnitt für das Display hoch und trenne ihn ab.

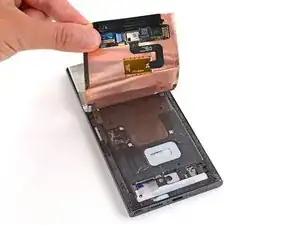

Fasse das Displaykabel und entferne es vom Rahmen.

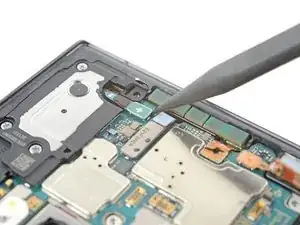

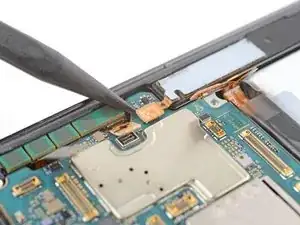

Heble den Druckstecker der rechten 5G mmWave Antenne mit der Spudgerspitze hoch und trenne ihn ab.

Heble den Druckstecker des Stylus mit der Spudgerspitze hoch und trenne ihn ab.

Heble den Druckstecker der linken 5G mmWave Antenne mit der Spudgerspitze hoch und trenne ihn ab.

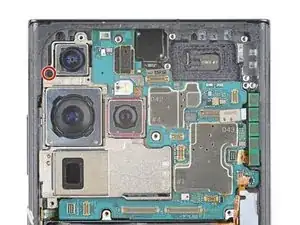

Entferne die einzelne 4 mm lange Kreuzschlitzschraube von der Hauptplatine.

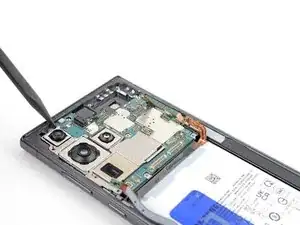

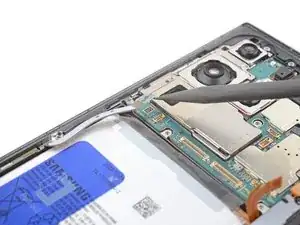

Setze einen Spudger mit der Spitze oben links zwischen der Hauptplatine und dem Rahmen ein.

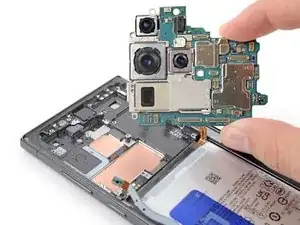

Heble die Hauptplatine so weit hoch, bis du sie mit den Fingern fassen kannst.

Fasse die Hauptplatine an und entferne sie vom Rahmen.

Lege die Rückseite zurück auf den Rahmen um den Akku und die inneren Bauteile zu schützen.

Drehe das Smartphone um, so dass das Display oben liegt.

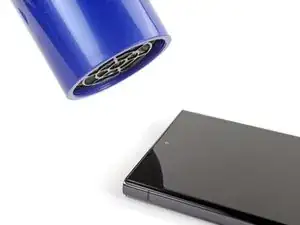

Erwärme die Oberkante des Displays mit einem Haartrockner oder einem Heißluftgebläse, bis du sie kaum noch anfassen kannst.

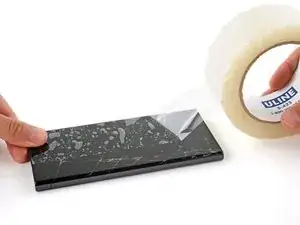

Wenn das Display stark zerbrochen ist, dann klebe überlappende Streifen von Paketband über das Glas, um dich selbst zu schützen und die Reparatur zu vereinfachen.

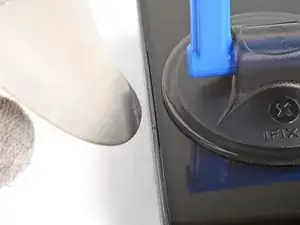

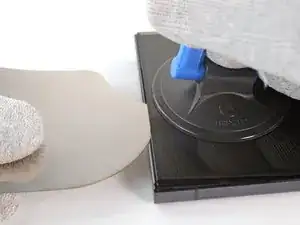

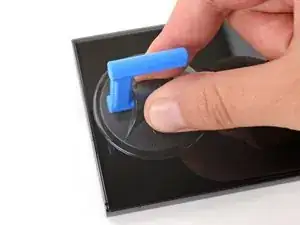

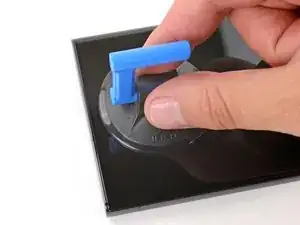

Befestige einen Saugheber so nahe wie möglich in der Mitte der Oberkante.

Fasse das iFlex oder ähnliches Werkzeug nicht an den scharfen Kanten an.

Es kann sein, dass das Frontglas bricht und scharfe Splitter herumfliegen. Es ist empfehlenswert, zum Schutz Handschuhe und eine Schutzbrille zu tragen.

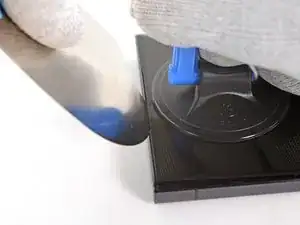

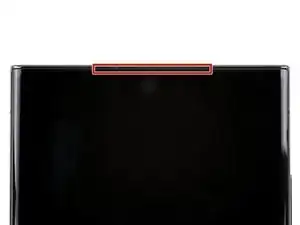

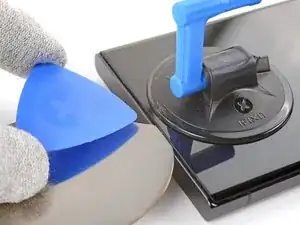

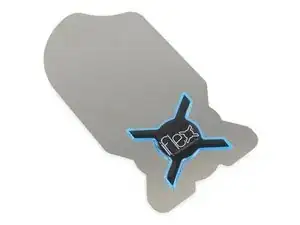

Setze das iFlex schräg nach unten geneigt in den Spalt am Ohrlautsprecher zwischen der Oberkante des Frontglases und den Rahmen ein.

Ziehe den Saugheber fest und gleichmäßig hoch und schiebe das iFlex unter das Frontglas, zwischen Glas und Displaypanel. Möglicherweise trennt sich ein großer Teil des Glases ab, das ist in Ordnung. Eventuell siehst du die Spitze des Werkzeuges unter dem Frontglas.

Setze die Spitze eines Plektrums unter das Frontglas und ziehe das iFlex heraus.

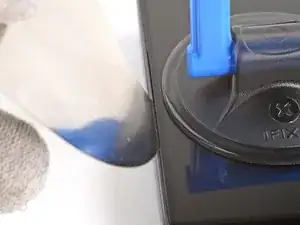

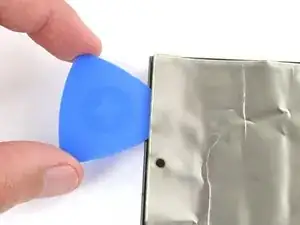

Schiebe das Plektrum rund um das Glas herum, um es vom Displaypanel abzulösen.

Hebe das Frontglas hoch und entferne es.

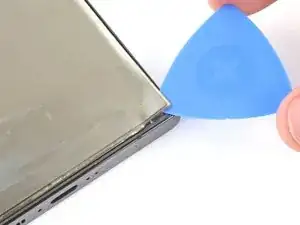

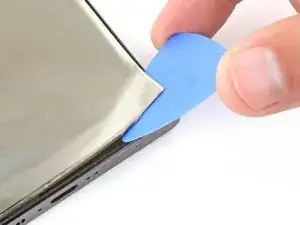

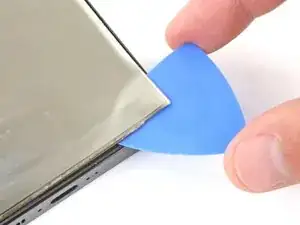

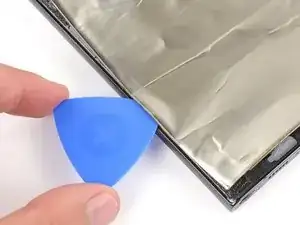

Schiebe ein Plektrum unter eine untere Ecke des Displaypanels und trenne den Kleber auf.

Schiebe das Plektrum weiter unter dem Panel entlang, um den restlichen Kleber aufzutrennen.

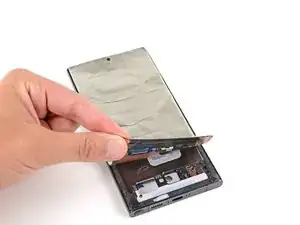

Löse das Displaypanel langsam ab. Achte darauf, dass du das Kabel nahe bei der oberen linken Ecke durch seinen Ausschnitt im Rahmen führst.

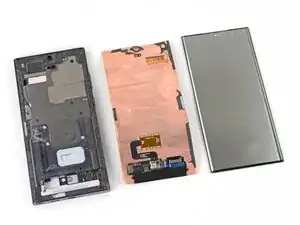

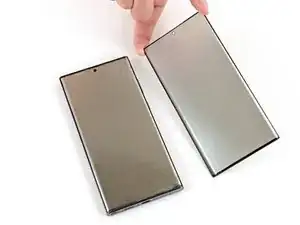

Nun hast du das Displaypanel und das Frontglas getrennt vor dir liegen.

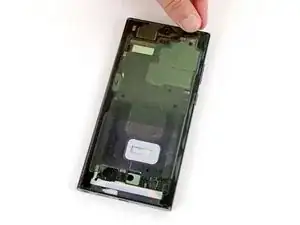

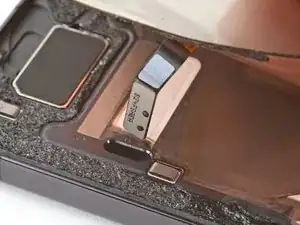

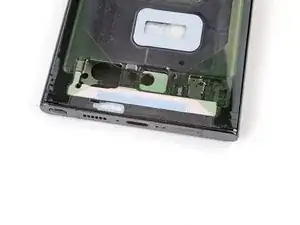

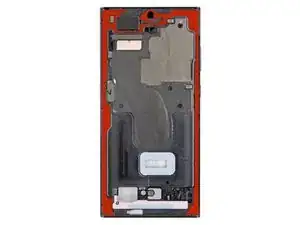

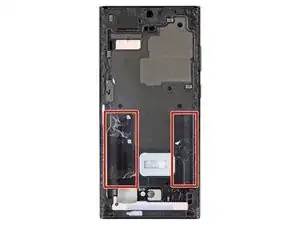

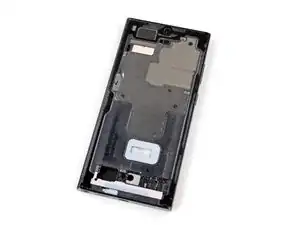

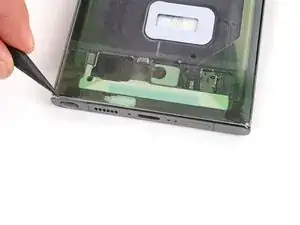

Überprüfe die untere Hälfte des Rahmens auf dünne Kunststoffteile, die hinter dem Display zurück geblieben sind.

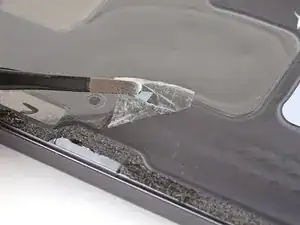

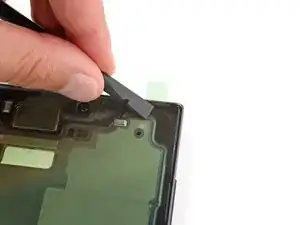

Schabe die Kunststoffteile mit einer Pinzette und einem Spudger ab und entferne sie.

Damit das neue Display gut festklebt müssen alle Reste des alten Displayklebers gründlich beseitigt werden.

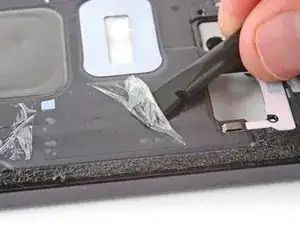

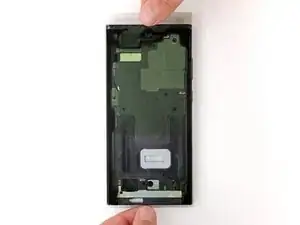

Schabe alle Reste des Displayklebers mit einem Spudger vom Rand des Rahmens ab und entferne sie.

Wenn der Kleber entfernt ist, dann nimm ein Mikrofasertuch und etwas hochkonzentrierten Isopropylalkohol (mindestens 90%ig) und beseitige alle Kleberreste.

Arbeite erst weiter, wenn der Alkohol komplett verdunstet ist.

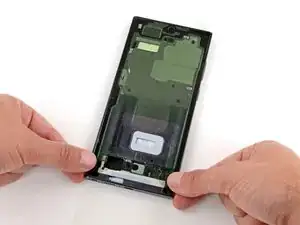

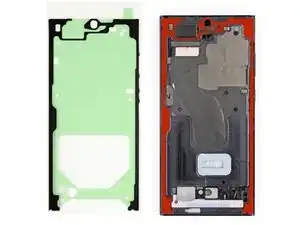

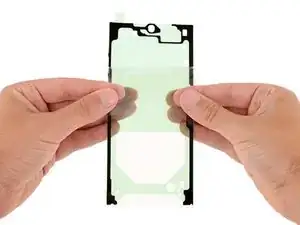

Bevor du das größere Stück Klebefolie anbringst, solltest du ausprobieren, wie es liegt.

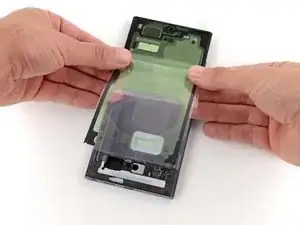

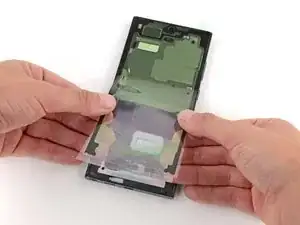

Halte die Klebefolie so, dass die durchsichtige Schutzfolie unten ist. Setze sie probeweise in den Rahmen ein, damit du ihre Einbaulage kennenlernst.

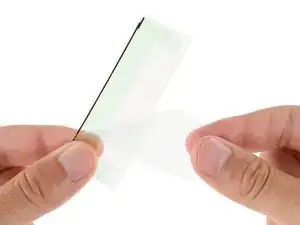

Ziehe die obere Hälfte der durchsichtigen größeren Schutzfolie nach unten ab, um die Klebefläche freizulegen. Entferne die Schutzfolie noch nicht ganz.

Platziere die Oberkante der Klebefolie auf dem Rahmen.

Wenn die Oberkante richtig sitzt, lege langsam die restliche Klebefolie auf dem Rahmen ab, wobei du nach und nach die Schutzfolie abziehst.

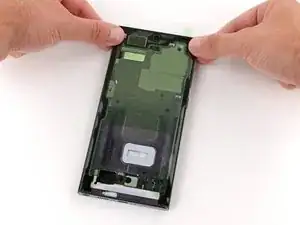

Drücke die Klebefolie mit den Fingern an ihren Platz auf dem Rahmen fest.

Benutze dann das flache Ende des Spudgers, um die Folie endgültig zu befestigen.

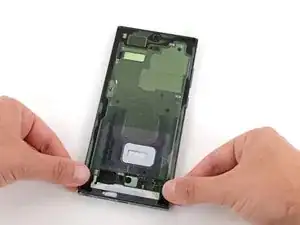

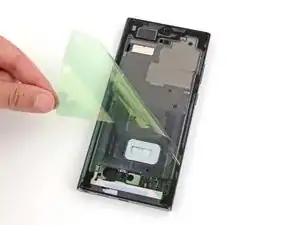

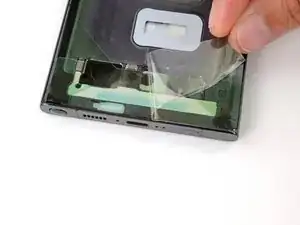

Ziehe die größere, etwas steife durchsichtige Schutzfolie von der zweiten Klebefolie ab.

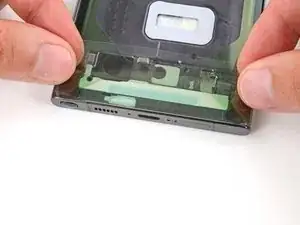

Lege die Klebefolie behutsam so an ihren Platz an der Unterkante des Rahmens, dass die restlichen Schutzfolien nach oben zeigen.

Drücke fest mit der Spudgerspitze entlang der gesamten Klebefolie, damit sie gut am Rahmen haftet.

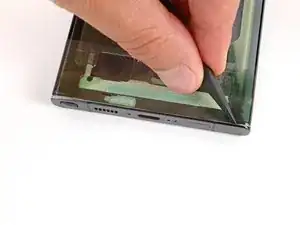

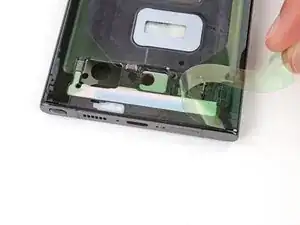

Entferne die beiden restlichen Schutzfolien (eine durchsichtig, eine grün) von der kleinen Klebefolie an der Unterkante.

Fasse die Zuglasche in der oberen rechten Ecke und löse die restliche Schutzfolie von der Haupt-Klebefolie ab.

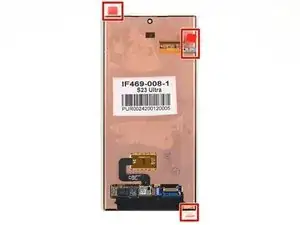

Untersuche die Unterseite deines Ersatzdisplays genau nach Schutzfolien und Laschen und entferne sie.

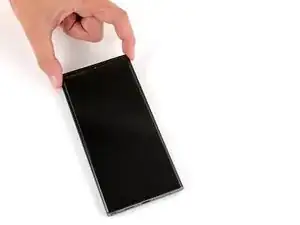

Führe das Displaykabel durch seinen Ausschnitt nahe bei der oberen linken Ecke des Rahmens und lege das Display an seinen Platz.

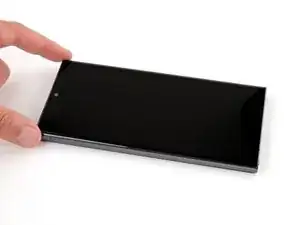

Drücke das Display rund um den Rand herum gut fest.
