Intelligenter Lötkolben - Quick Start Anleitung

Schwierigkeitsgrad

Sehr einfach

Schritte

13

Zeitaufwand

5 Minuten

Einleitung

  1. IaKvbKUweCIeeTTi

    • Hier ist ein Überblick über die einzelnen Komponenten des Intelligenten Lötkolbens:

    • Lötspitze

    • Lötkolben-Griff

    • LED-Temperaturbereichsanzeige

    • An-/Aus-Schalter

    • Lötkolben-Kappe

    • Lötkolben USB-C Kabel

    • Eine detailliertere Darstellung der verschiedenen Komponenten des Lötkolbens findest du hier.

  2. xwG1XpPqFnOsxfNH
    xwG1XpPqFnOsxfNH
    fTxSipJXhlwxCNxY
    pNvWIHw6pIY5Lv6R

    • Die Farbe der LED-Temperaturbereichsanzeige gibt Auskunft über den Temperaturstatus der Lötspitze. Hinweis: Der Griff des Lötkolbens ist immer berührungssicher.

    • Die LED leuchtet nur, wenn der Lötkolben an eine Stromquelle angeschlossen ist. Daher ist beim Umgang mit einem nicht angeschlossenen Lötkolben Vorsicht geboten, wenn nicht bekannt ist, wie heiß er ist.

    • Blaue LED: Der Lötkolben hat sich auf unter 40 °C (100 °F) abgekühlt und die Spitze kann gefahrlos berührt werden.

    • Violette LED: Wenn sie pulsiert, heizt sich der Lötkolben aktiv auf oder kühlt ab. Wenn sie statisch ist, befindet sich der Lötkolben im Standby-Modus. Die Lötspitze darf nicht berührt werden.

    • Orangene LED: Der Lötkolben hat die eingestellte Temperatur erreicht und ist bereit zum Löten. Die Lötspitze darf nicht berührt werden.

  3. EPK25RJX2qLwZIqf
    EPK25RJX2qLwZIqf
    YAG5VOkTeJWS4rB3

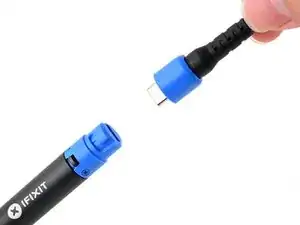

    • Achte darauf, dass der Ein-/Aus-Schalter des Lötkolbens auf der blauen OFF-Position ist.

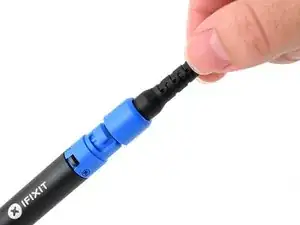

    • Stecke das Ende des USB-C-Kabels mit dem blauen Sicherungsring in den blauen USB-C-Anschluss am Lötkolben und drücke es hinein, um es anzuschließen.

  4. QysXZLyugIPHMuC5
    QysXZLyugIPHMuC5
    snPALu5jMMpiiEIr
    rgQDEY1BjuZDqVMC

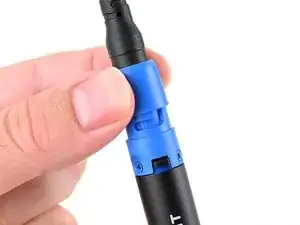

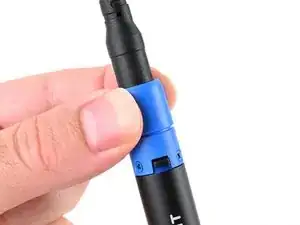

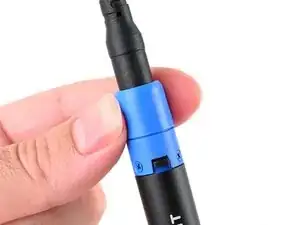

    • Richte die Noppen im Ring mit den Schlitzen am Lötkolben aus.

    • Drücke den Ring fest gegen den Lötkolben und drehe ihn dann im Uhrzeigersinn, um ihn zu arretieren.

  5. dD5JLOlTvQLiYWIt
    dD5JLOlTvQLiYWIt
    4xYCS6NEG4omA6yI

    • Der Intelligente Lötkolben funktioniert am besten in Kombination mit einer tragbaren Lötstation, die eine präzise Steuerung der Temperatur des Lötkolbens und anderer Einstellungen ermöglicht.

    • Detaillierte Anweisungen zur Einrichtung der tragbaren Lötstation findest du in dieser Anleitung.

    • Er funktioniert jedoch auch mit jeder Stromquelle, die über USB-C PD mindestens 20 W liefern kann.

    • Schließe das Ende des USB-C-Kabels ohne den blauen Sicherungsring an eine kompatible USB-C-Stromquelle an.

  6. YiiDE6dVpZ1NifIQ

    • Der Intelligente Lötkolben ist mit einer auf einem Beschleunigungssensor basierenden automatischen Sicherheitsfunktion ausgestattet.

    • Wenn der Lötkolben erkennt, dass er heruntergefallen ist, wird die Stromzufuhr zur Lötspitze automatisch unterbrochen, um Schäden oder Verletzungen beim Aufprall zu vermeiden.

    • Um diesen Modus zu deaktivieren und das Löten fortzusetzen, drücke die blaue Taste an der Power Station oder schalte den Lötkolben aus und wieder ein, indem du ihn von einer USB-C-Stromquelle trennst und wieder anschließt.

  7. PT4vRWVbryYcZepx
    PT4vRWVbryYcZepx
    5whw2XVmkTL4gAY2
    RXmyNCW1f3b1IsOT

    • Lass den Lötkolben niemals unbeaufsichtigt, solange er eingeschaltet ist.

    • Berühre nicht die erhitzte Lötspitze.

    • Im Aktivmodus heizt der Lötkolben auf die eingestellte Arbeitstemperatur auf oder hält diese. Die LED leuchtet dann violett bzw. orange.

  8. NqpGK1fXRPOuSEPI

    • Berühre die erhitzte Lötspitze nicht, während sich der Lötkolben im Standby-Modus befindet.

    • Nach 30 Sekunden ohne Bewegung wechselt der Lötkolben in den Standby-Modus, einen Energiesparmodus, der die Temperatur der Lötspitze auf 200 °C reduziert.

    • Die LED des Standby-Modus leuchtet statisch (nicht pulsierend) violett.

    • Wenn du den Lötkolben aus dem Standby-Modus nimmst, wird der Standby-Modus deaktiviert und die Lötspitze wird automatisch wieder auf die von dir eingestellte Temperatur erhitzt.

    • Bei Stromversorgung über eine tragbare Power Station dauert das Aufwärmen von der Temperatur im Standby-Modus auf die eingestellte Temperatur nur wenige Sekunden.

    • Der Standby-Modus kann zwar deaktiviert werden, wir empfehlen jedoch, ihn aktiviert zu lassen, um die Lebensdauer der Lötspitzen zu verlängern.

  9. JhpKWGIqJJWAcajG

    • Nach dem Standby-Modus geht der Lötkolben in den Ruhemodus über, wenn er eine festgelegte Zeit lang nicht bewegt wird.

    • Der Lötkolben schaltet sich aus, bis er wieder bewegt wird.

    • In diesem Modus kann die Lötspitze gefahrlos berührt werden, wenn die Temperaturbereichsanzeige blau leuchtet.

  10. fTdFNOypLcAkDBOU

    • Halte den Lötkolben nie über das Griffstück hinaus. Das Berühren der Lötspitze aus Metall bei orangefarbener oder violetter LED-Temperaturbereichsanzeige kann zu schweren Verbrennungen führen. Gehe immer davon aus, dass die Spitze heiß ist.

    • Halte den Lötkolben unten am Griff, wobei deine Finger auf dem gerändelten Teil liegen.

  11. wO4LXrAfPhsyZrhS
    wO4LXrAfPhsyZrhS
    2AoK5hqZIRiCgCa2
    li6DRABmEhCDTBo4

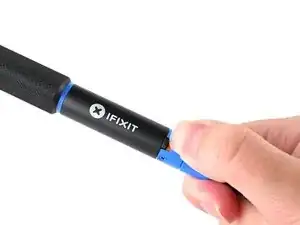

    • Lasse den Lötkolben niemals unbeaufsichtigt, wenn der Ein-/Aus-Schalter auf der orangenen ON-Position ist.

    • Der Schiebeschalter verfügt über eine integrierte Farbanzeige für jede Position:

    • Orange: ON (AN)

    • Blau: OFF (AUS)

    • Schiebe den Ein-/Aus-Schalter in die orangefarbene ON-Position.

    • Die LED leuchtet zunächst blau, dann violett und pulsiert, um anzuzeigen, dass sich der Lötkolben aufheizt.

  12. cuRiLZ4OAq4FnbJX
    cuRiLZ4OAq4FnbJX
    lHruvG4aMqjWxUye

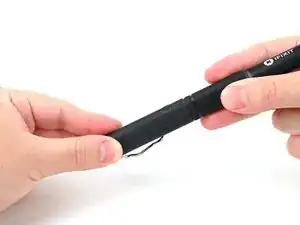

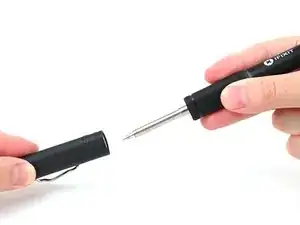

    • Aus Sicherheitsgründen sollte die Kappe auf dem Lötkolben bleiben, wenn er nicht in Gebrauch ist. Die Innenseite der Kappe ist hitzebeständig und kann verwendet werden, um den Lötkolben abzudecken, auch wenn er heiß ist.

    • Halte den Lötkolben an beiden Enden fest und ziehe die Kappe ab.

  13. wGLYfOWAyBn3BtTv

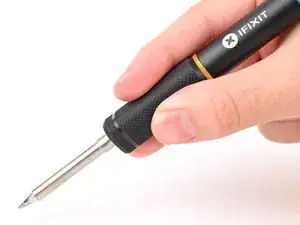

    • Wenn die LED-Temperaturbereichsanzeige orange leuchtet, hat dein Lötkolben die zum Löten eingestellte Temperatur erreicht.

    • Der Lötkolben ist ab Werk auf 350 °C (660 °F) eingestellt, behält aber die Temperatur bei, die zuletzt mit der tragbaren Power Station oder einem anderen Gerät mit USB-Anschluss eingestellt wurde.

    • Dein Lötkolben ist nun zum Löten bereit!

Abschluss

Noch keinerlei Erfahrung mit dem Löten? Dann folge dieser Anleitung!

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
