Tragbare Lötstation Quick Start Anleitung

Mache dich mit den einzelnen Teilen, Tasten, Knöpfen und Anschlüssen der Multifunktionalen Powerstation vertraut:

Aktionstaste – wird normalerweise für Strom- und Rückbefehle verwendet

Einstellknopf – zum Scrollen drehen oder zum Auswählen drücken (klicken)

Display

2x USB-C „Smart Anschlüsse“ mit 100 W kombinierter Leistung

Kickstand

Werkzeughalterung (eine auf jeder Seite)

USB-C-Anschluss auf der Rückseite für 45 W Eingang und Computer-Interface

Hier ist ein Überblick über die einzelnen Komponenten des Intelligenten Lötkolbens:

Lötspitze

Lötkolben-Griff

LED-Temperaturbereichsanzeige

An-/Aus-Schalter

Lötkolben-Kappe

Lötkolben USB-C Kabel

Schließe ein USB-C-Netzkabel an ein USB-C-Ladegerät an. Wir empfehlen mindestens 45 W für eine optimale Leistung.

Verbinde das andere Ende deines Kabels mit dem hinteren USB-C-Anschluss der Powerstation (die Seite ohne Display).

Auf dem Display erscheint eine Animation mit einer Ladeanzeige.

Lass das USB-C-Ladegerät eingesteckt, bis die Akkuanzeige anzeigt, dass der Akku ganz aufgeladen ist.

Drücke und halte die blaue Aktionstaste drei Sekunden lang, um die Powerstation einzuschalten.

Sicherheitshalber solltest du die Kappe auf deinem Lötkolben lassen, wenn du ihn nicht benutzt. Die Innenseite der Kappe ist hitzebeständig und kann verwendet werden, um deinen Lötkolben abzudecken, auch wenn er heiß ist.

Halte den Lötkolben an beiden Enden fest und ziehe die Schutzkappe ab.

Ziehe die Lötspitze vom Griff ab.

Drücke die Spitze in das Lötkolben-Gehäuse im Griff, bis sie einrastet.

Achte darauf, dass der Ein-/Aus-Schalter des Lötkolbens auf der blauen OFF-Position ist.

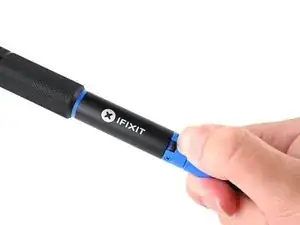

Stecke das Ende des USB-C-Kabels mit dem blauen Sicherungsring in den blauen USB-C-Anschluss am Lötkolben und drücke es hinein, um es anzuschließen.

Richte die Noppen im Ring mit den Schlitzen am Lötkolben aus.

Drücke den Ring fest gegen den Lötkolben und drehe ihn dann im Uhrzeigersinn, um ihn zu arretieren.

Verbinde das andere Ende des USB-C-Kabels des Lötkolbens mit einem der USB-C-Anschlüsse an der Vorderseite der Power Station.

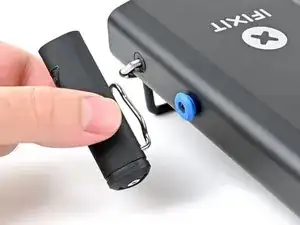

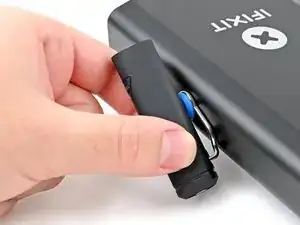

Richte die breiteste Öffnung des Clips der Kappe an der runden, blauen Werkzeughalterung auf beiden Seiten der tragbaren Stromstation aus.

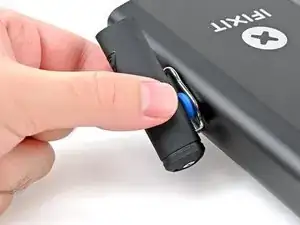

Setze den Clip auf die Halterung und schiebe die Kappe nach unten, um sie zu befestigen.

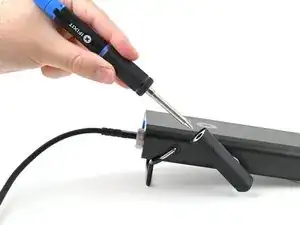

Stecke den Lötkolben in die Schutzkappe.

Blaue LED: Der Lötkolben hat sich auf unter 40 °C (100 °F) abgekühlt und die Spitze kann gefahrlos berührt werden.

Violette LED: Wenn sie pulsiert, heizt sich der Lötkolben aktiv auf oder kühlt ab. Wenn sie statisch ist, befindet sich der Lötkolben im Standby-Modus. Die Lötspitze darf nicht berührt werden.

Orangene LED: Der Lötkolben hat die eingestellte Temperatur erreicht und ist bereit zum Löten. Die Lötspitze darf nicht berührt werden.

Um diesen Modus zu deaktivieren und das Löten fortzusetzen, drücke die blaue Taste an der Power Station oder schalte den Lötkolben aus und wieder ein, indem du ihn von einer USB-C-Stromquelle trennst und wieder anschließt.

Die LED des Standby-Modus leuchtet statisch (nicht pulsierend) violett.

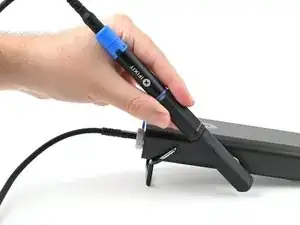

Wenn du den Lötkolben aus dem Standby-Modus nimmst, wird der Standby-Modus deaktiviert und die Lötspitze wird automatisch wieder auf die von dir eingestellte Temperatur erhitzt.

Das Standard-Display der Powerstation wird auch als Bereitschaftsanzeige (Ready Screen) bezeichnet. Sie zeigt Folgendes an:

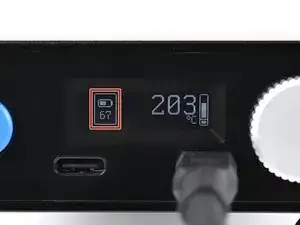

Ladezustand des Akkus

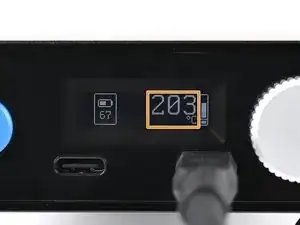

Einheitenanzeige für den aktuellen Messwert eines angeschlossenen Werkzeugs oder Geräts – in diesem Fall die Temperatur deines Lötkolbens

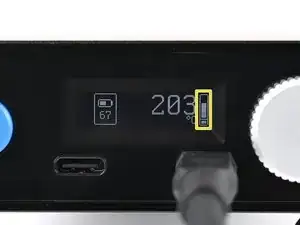

Leistungsanzeige, die anzeigt, wie viel Leistung derzeit abgegeben wird (auf einer Skala von 0–100 W). Das kleinere Quadrat unten zeigt an, ob das Heizgerät eingeschaltet ist.

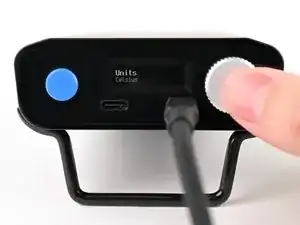

Drücke von der Bereitschaftsanziege aus auf den Einstellknopf, um das Konfigurationsmenü zu öffnen.

Drücke erneut, um das Untermenü Units (Einheiten) zu öffnen.

Drehe den Einstellknopf auf die gewünschte Temperaturskala (ºC oder ºF) und drücke erneut, um die Einstellung zu übernehmen.

Drücke die blaue Aktionstaste, um das Untermenü Units (Einheiten) zu verlassen, und drücke erneut, um das Konfigurationsmenü zu verlassen. Dadurch kehrst du zur Bereitschaftsanzeige zurück.

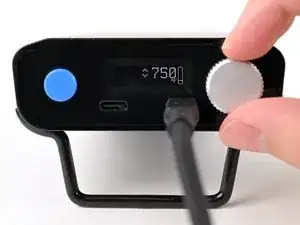

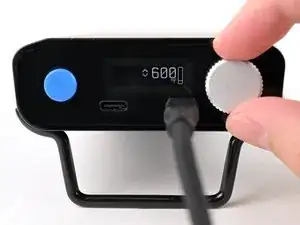

Drehe den Einstellknopf im Uhrzeigersinn, um die Temperatur zu erhöhen, und gegen den Uhrzeigersinn, um sie zu senken.

Warte nach dem Einstellen der gewünschten Temperatur eine Sekunde oder drücke den Auswahlknopf, um zur Bereitschaftsanzeige zurückzukehren.

Der Schiebeschalter verfügt über eine integrierte Farbanzeige für jede Position:

Orange: ON (AN)

Blau: OFF (AUS)

Schiebe den Ein-/Aus-Schalter in die orangefarbene ON-Position.

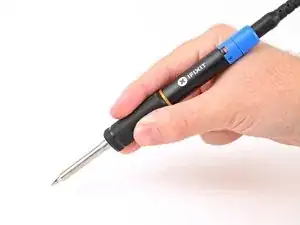

Halte den Lötkolben unten am Griff, wobei deine Finger auf dem gerändelten Teil liegen.
