Einleitung

Diese Anleitung wurde von iFixit-Mitarbeiter:innen verfasst und ist keine offizielle Reparaturanleitung von Google. Hier erfährst du mehr über unsere Qualitätsstandards.

Die Anleitung zeigt, wie das Display im Google Pixel 4 ausgetauscht werden kann.

Hinweis: Folge dieser Anleitung, wenn dein Display bereits in den Rahmen vorinstalliert ist, du musst alle inneren Bauteile übertragen und den Akku austauschen. Wenn du nur ein alleinstehendes Displaypanel austauschen willst, musst du stattdessen diese Anleitung benutzen.

Entlade zur Sicherheit den Akku vor Reparaturbeginn auf unter 25%. Du reduzierst dadurch die Gefahr eines Brandschadens, wenn der Akku während der Reparatur beschädigt wird.

Im Laufe der Reparatur benötigst du einen Ersatzakku. Verwende einen ausgebauten Akku nicht mehr, das ist ein Sicherheitsrisiko.

Vorsicht: Es gibt eine Warnung von Google, dass das Zerlegen der Front-Lasereinheit zu einer gefährlichen Exposition von unsichtbaren Infrarot - Laserstrahlen führen kann. Beachte die Sicherheitshinweise.

  1. vIuPnpQJO4N1YPdv
    vIuPnpQJO4N1YPdv
    RxEtJDHWVlutniFn
    J3GDVmqa5JwKByYK
    • Setze ein SIM-Auswurfswerkzeug, - Bit oder eine aufgebogene Büroklammer in die kleine Öffnung am SIM-Einschub an der linken Seite des Smartphones ein.

    • Drücke fest hinein, dann kommt der Einschub heraus.

    • Entferne den SIM-Einschub.

  2. Hvp1kuHwJo1AClCp
    • Erwärme einen iOpener und lege ihn eine Minute lang auf die Unterkante der Rückseite.

    • Du kannst auch einen Haartrockner, eine Heizplatte oder ein Heißluftgebläse benutzen. Überhitze das Smartphone aber nicht - das Display und der eingebaute Akku sind beide sehr wärmeempfindlich.

    I found 2 minutes works best per side. Great Guide btw, thank you for being a strong leader in the fight for right to repair.

    Dennis -

  3. VK4rWKHPMxSBgjeI
    VK4rWKHPMxSBgjeI
    GS4NhjEZM3SCXJcR
    • Bringe einen Saugheber am erwärmten unteren Rand der Rückseite des Smartphones an. Drücke ihn dazu so nah wie möglich an der Kante fest an.

    • Wenn die Rückseite stark zerbrochen ist, dann beklebe es mit einer Lage von durchsichtigem Paketband, sodass der Saugheber besser anhaften kann. Du kannst auch sehr starkes Klebeband verwenden. Wenn alles nicht hilft, dann klebe den Saugheber mit Sekundenkleber fest.

  4. mkgNQMFVCGsIjSWI
    mkgNQMFVCGsIjSWI
    ZcuoIwCBSbZQv1Jp
    • Ziehe fest und gleichmäßig am Saugheber, bis sich ein Spalt zwischen Rückseite und Rahmen öffnet.

    • Je nach Alter des Smartphones kann dies schwer gehen. Erwärme es gegebenenfalls nochmals und versuche es erneut.

    • Setze die Spitze eines Plektrums in den Spalt ein.

  5. JPn1p4UL3KeHgTlm
    JPn1p4UL3KeHgTlm
    rerDsh5OJUS5DXft
    pq3vfvBe5v5htEJY
    • Schiebe das Plektrum zum Auftrennen des Klebers an der Unterkante entlang zur linken Ecke hin.

    • Lasse das Plektrum weiter eingesetzt und schiebe es von der linken unteren Ecke zur rechten unteren Ecke hin, so dass der Kleber an der Unterkante komplett aufgetrennt ist.

    • Lasse das Plektrum in der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

  6. bmjILIENBtpPcpxn
    • Lege einen erwärmten iOpener eine Minute lang auf die linke Kante des Smartphones.

  7. GQ32GFimDFPnCaIN
    GQ32GFimDFPnCaIN
    KwMHik5nQYlWV3HD
    • Setze ein zweites Plektrum direkt über der Ladebuchse unter die Rückseite ein.

    • Schiebe das Plektrum zur linken unteren Ecke des Smartphones hin.

  8. 3wRXCsDVIiReHwDt
    3wRXCsDVIiReHwDt
    TsAtoOUWx5OUtfJw
    • Schiebe das Plektrum um die untere linke Ecke und an der linken Seite nach oben, und trenne dabei den Kleber auf.

    • Der Kleber kann zäh sein. Drücke das Plektrum beim Schneiden in einer sägenden Bewegung hinein und heraus.

    • Halte an, wenn du die obere linke Ecke nahe an der Kamera erreicht hast und lasse das Plektrum stecken.

  9. qPt1cI1qIYhrYhrk
    • Lege einen erwärmten iOpener eine Minute lang auf die rechte Kante des Smartphones.

  10. 3MaLYKdcXwMGfmHm
    3MaLYKdcXwMGfmHm
    nNHbQECIIHKXCkeA
    dgKAYchvRQfbG4ZJ
    • Lasse die ersten beiden Plektren immer noch stecken. Setze ein drittes Plektrum unten an der rechten Seite ein.

    • Schiebe das Plektrum an der rechten Seite nach oben und trenne dabei den Kleber auf.

    • Halte an, wenn du die obere rechte Ecke erreicht hast und lasse das Plektrum stecken.

    Be careful when slicing the right side's adhesive. The contacts for the wireless charging pad are close to the edge and can easily be bent with the opening pick.

    John G -

  11. pdXuWBOPnOHID4vo
    pdXuWBOPnOHID4vo
    I1Y2GTUYJV4tftII
    • Schiebe das dritte Plektrum um die obere rechte Ecke herum und dann an der Oberkante entlang, wobei du den Kleber komplett auftrennst.

  12. OMcDBjHL2YjtAAYG
    OMcDBjHL2YjtAAYG
    R6ddvSVjuedNBCHd
    ILBFbo2bfDKEJJGy
    • Jetzt sollte der Kleber ringsum aufgeschnitten sein. Du kannst nun die Rückseite an der rechten Kante anheben und wie ein Buch öffnen.

    • Entferne die Rückseite noch nicht ganz, sie ist immer noch am Smartphone angeschlossen.

  13. NijixQFNhSKKTdcI
    NijixQFNhSKKTdcI
    UxwAwwrw1KYD2pTe
    • Klappe die Rückseite weiter auf, bis du sie auf der linken Kante des Smartphones aufsetzen kannst. Achte dabei darauf, dass das noch angeschlossene Flachbandkabel nicht zu stark belastet wird.

    • Beim Zusammenbau ist jetzt eine gute Gelegenheit, um alle Funktionen des Smartphones zu testen, bevor du es wieder zuklebst. Denke dran, es auch wieder auszuschalten, bevor du weiterarbeitest.

    “and test all functions before sealing it up.”

    Pretty sure I wont be sealing this up for a few hours, might be worth removing this part of the sentence as it’s confusing…

    Geoff B -

    Geoff B: These are good instructions. Any technician worth his or her salt will test the device for functionality before sealing it up. That’s why it reads, “During reassembly…and test all functions before sealing it up.” Not confusing if you read and comprehend the full pin.

    Jeana Morales -

  14. CbLvKfMPLSOIPeZj
    • Entferne die vier Torx T3 Schrauben, mit denen die Abschirmung des Akkusteckers befestigt ist:

    • Eine ,1,8 mm Schraube

    • Eine 4,1 mm Schraube

    • Eine 4,4 mm Schulterschraube

    • Eine 4 mm Schulterschraube

    • Halte während der ganzen Reparatur die Schrauben gut geordnet und achte darauf, dass sie wieder an genau die gleiche Stelle zurück kommen.

  15. hMmMYeCZjYcTckiS
    hMmMYeCZjYcTckiS
    TbLkCgwKGB3CkFsh
    • Entferne die Abschirmung des Akkusteckers mit einer Pinzette.

  16. vjiUuPc6ra4hSELD
    vjiUuPc6ra4hSELD
    1FGTf5VCS2ELOc6N
    • Wenn du mit dem Spudger nahe am Akku arbeitest, musst du aufpassen, dass der Akku nicht angestochen wird.

    • Heble den Akkustecker mit der Spudgerspitze gerade nach oben und trenne den Akku von der Hauptplatine ab.

    • Um Press-Fit Verbinder, wie diesen hier, wieder anzuschließen, musst du ihn erst sorgfältig ausrichten. Drücke ihn erst an einer Seite nach unten, bis er einrastet, anschließend auf der anderen Seite. Drücke nicht in der Mitte. Wenn der Stecker schlecht ausgerichtet ist, können die Kontakte verbogen und dauerhaft beschädigt werden.

    I had the piece from the cable break off inside the connector. How would I go about getting it out

    Dylan DVP -

    What are the 5 copper dots under the battery connector for.

    Brian Davis -

    When you reattach the connector to the motherboard this is a good time to power up and check basic functionality temporarily. Even though it had appeared it was correctly lined, my camera was not functional, in particular the switch button from the rear to the front camera, I was stuck in selfie mode. Then I was getting a message on the screen, possible hardware or software issues. Once I reattached the connecter (several times) until it was correctly inlined, the error went away and I was able to switch from the rear and front cameras.

    bonita pauley -

  17. jPpHHrKTJhDOLRAB
    jPpHHrKTJhDOLRAB
    35eGEb6Yerdr1akU
    • Biege das Akkukabel behutsam mit dem flachen Ende des Spudgers weg, so dass es sich nicht während der Reparatur versehentlich wieder verbinden kann.

  18. pW6WYwrosLkYWaER
    • Entferne die beiden 4,1 mm Torx T3 Schrauben, mit denen die Abdeckung des Steckers der Rückseite befestigt ist.

    Wouldn’t it make more sense to use the same (orange) color circles as the other 4.1mm screw?

    Mark Kanzler -

    Maybe Google did it to avoid exchange in the models where they differ

    Daniele Carminati -

  19. XYAjcLAoBQJMddZM
    XYAjcLAoBQJMddZM
    LhAReXLOg44Cb1wP
    • Entferne die Abdeckung des Steckers der Rückabdeckung mit einer Pinzette.

  20. laE2TsjjIUOFpHUR
    laE2TsjjIUOFpHUR
    6GAPsQ54pk1QgKgK
    • Heble den Stecker der Rückabdeckung mit der Spudgerspitze hoch und löse ihn ab.

  21. CafjDv5LWBPJIgAZ
    • Entferne die Rückseite.

    • Bevor du eine neue Rückseite einbaust, musst du erst alle Kleberreste vom Rahmen beseitigen. Benutze ein Öffnungswerkzeug und hochkonzentrierten Isopropylalkohol, um die Oberfläche abzuschaben und zu reinigen.

    • Verwende beim Zusammenbau diese Anleitung, um fertig zugeschnittene Klebestreifen an deinem Gerät anzubringen.

    • Benutze diese Anleitung, wenn du stattdessen vorgestanzte Klebestreifen verwenden willst.

    REASSEMBLY ADHESIVE: This is the step during reassembly that you'll want to set the back glass adhesive strip on (before you reattach ribbons). Set the adhesive strip into the body of the phone with the red tabs down (toward the body of the phone, it will simply rest inside the lip of the phone body). Press the back glass onto the adhesive strip to set the strip onto the back glass, lift the back glass back out of the body of the phone. Next reattach the ribbons, test functions, reattach connector covers, peel red adhesive cover off of the adhesive (on the back glass) then set the back glass into the phone lip. This could have been explained far better but was skipped over and the generic adhesive instructions posted in the comments are useless for this.

    Michael A. Mascaro -

    There are also detailed instructions at answer 742532, "How do I apply new back panel adhesive on a Pixel 4xl?" (sorry it doesn't let me link directly). But it advises adhering the adhesive to the main frame first before the glass. I do notice a slight lip on the main frame on both sides, which seems less forgiving to align with than the glass, so I would imagine doing the frame first would be easier? I haven't done this yet myself, so would be interested in opinions.

    AySz88 -

    Update: it appears the discrepancy is due to a difference between the third-party adhesives and the iFixit "genuine" one. The iFixit one is not mirror symmetric and must be adhered to the glass back first, though it has cutouts that avoid protrusions and facilitate this. The third-party one (I believe) has no such cutouts and thus must go on the frame first.

    However, in trying to follow Michael's instructions, I could not get the adhesive and red tabs off the blue plastic without distorting the adhesive, and had to take the clear side off first. I ended up directly placing the adhesive onto the glass back, without the frame to help align (I posted my method in the above-mentioned answer 742532). The cutouts in the blue plastic seem to have been made with this in mind.

    AySz88 -

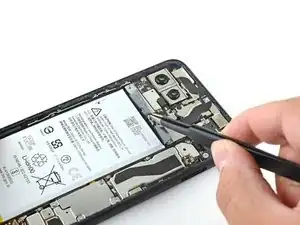

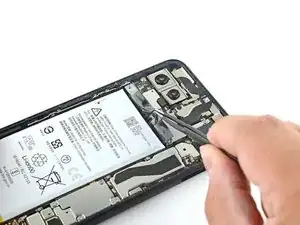

  22. RUKtbVcDJKDJ4vyf
    RUKtbVcDJKDJ4vyf
    2RjKl1PhERlca45d
    • Hebe die Zuglaschen an den elastischen Akkuklebestreifen mit einer stumpfen Pinzette etwas an, so dass du sie leichter mit den Fingern greifen kannst.

    • Der Akku ist mit drei getrennten elastischen Klebestreifen befestigt, die gemeinsam durch eine einzige schwarze Zuglasche verbunden sind. Du kannst versuchen, alle drei auf ein Mal gemeinsam herauszuziehen, aber es ist einfacher, die Zuglasche an den Einkerbungen aufzuschneiden und jeden Streifen einzeln herauszuziehen.

    Yellow tab instead of black in my oh so orange Pixel 4XL

    Geoff B -

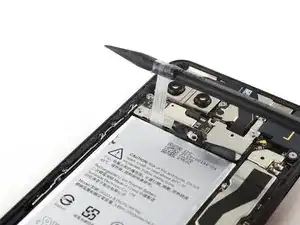

  23. gyvHQRuRPmvIYwU5

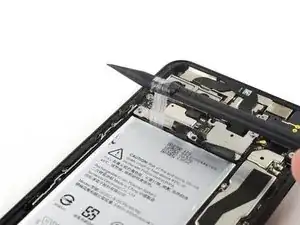

    gyvHQRuRPmvIYwU5
    vNX3QG5sNNajeA51
    • Ziehe gleichmäßig in einem flachen Winkel an der schwarzen Zuglasche. Wenn der elastische Klebestreifen zu lang wird, dann rolle ihn um einen Spudger und fahre fort.

    • Ziehe den Streifen weiter fest und gleichmäßig heraus. Wickle immer so viel auf den Spudger, dass nur ein kurzes Stück des Streifens frei ist.

    • Du brauchst wahrscheinlich ziemlich viel Kraft dafür.

    • Diese elastischen Streifen reißen leicht in zwei Teile. Ziehe so langsam wie möglich.

    • Wenn sich die elastischen Streifen nicht herausziehen lassen, dann fülle etwas hochkonzentrierten Isopropylalkohol in eine Pipette oder eine Spritze und lasse ein paar Tropfen davon unter die linke Kante des Akkus laufen. Gib dem Alkohol eine Minute lang Zeit, um den Kleber aufzuweichen.

    • Setze diesen Vorgang für jede der drei Zuglaschen fort, bis alle entweder heraus sind oder in zwei Teile gerissen sind.

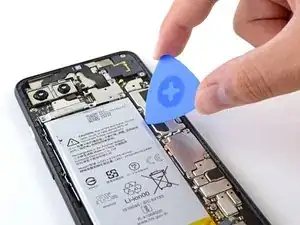

  24. abLR2s31SrdIrv4a
    abLR2s31SrdIrv4a
    EQ3AijgERgpSRHZr
    6QChvAyEewmetqtH
    • Wenn einer oder mehrere der elastischen Streifen während des Entfernens gerissen sind, dann setze ein Plektrum in der oberen rechten Kante des Akkus ein und schneide den Kleber darunter auf.

    • Selbst wenn du mit Erfolg alle drei Streifen herausgezogen hast, kann es doch helfen, zum Ausbau des Akkus ein Plektrum zu verwenden.

    • Setze das Plektrum nicht auf oder unter das Kabel zum Gripsensor, dadurch könnte das Flachbandkabel zur Ladebuchse unter dem Akku beschädigt werden.

    Strip of glue is only on the top part, only 3 stripes. Becareful passing the gold strip

    Jairon Lopez -

    I wouldn't risk going across the topside of the battery either. the thin cable connecting the side buttons to the board is exposed and is easy to break. Learned from experience.

    Rancid -

  25. ap4VF3pgdfg1m2OS
    ap4VF3pgdfg1m2OS
    MgqEJbJx3PEN6rIo

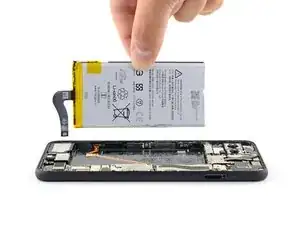

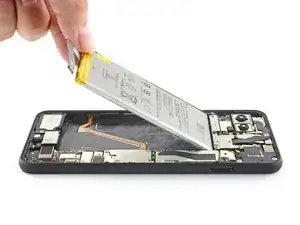

    • Einen einmal ausgebauten Akku darfst du nicht wieder verwenden, dies wäre ein Sicherheitsrisiko. Ersetze ihn durch einen neuen.

    • Hebe den Akku hoch und entferne ihn vom Gerät.

    • So wird der neue Akku eingebaut:

    • Entferne alle Kleberreste aus der Vertiefung für den Akku.

    • Wenn du elastische Klebestreifen verwendest, dann bringe sie jetzt am Akku an. Wenn nicht, dann befestige doppelseitiges Klebeband oder vorgestanzte Klebestreifen in der Vertiefung für den Akku. Achte dabei darauf, dass du das Flachbandkabel zum Ladeanschluss nicht überklebst. Ziehe alle Schutzfolien ab, damit die Klebeflächen freigelegt werden.

    • Schließe den Akkustecker vorläufig am Anschluss auf der Hauptplatine an. Dadurch wird sichergestellt, dass der Akku in der richtigen Position eingebaut ist.

    • Lege den Akku passend in seine Vertiefung und drücke ihn fest.

    • Trenne den Akku wieder von der Hauptplatine ab und baue das Gerät wieder zusammen.

    The kit comes with a replacement glue strip for the back cover. I would like to have seen some guidance on putting that on. I’m not exactly a beginner at repairing things in general, but this is the first time I’ve worked on a phone. Figuring it out wasn’t too bad, but getting the old glue off enough to make it work added 15-30 minutes to the process.

    Jason Ridenour -

    This is what I’m sitting at now. probably 90% of the original glue off. did you put the replacement strip on the cover first or the body of the phone?

    david janzen -

    For this, I peeled off the white strip and placed the new adhesive (with blue template still on) onto the inside of the back cover, making sure it aligned. I then peeled off the blue sheet and applied pressure and a mostly-cooled iOpener to help it adhere. Worked very well for me.

    Zaeda June -

    You can follow this adhesive guide for installing new battery adhesive!

    Carsten Frauenheim -

    I decided to give up on getting all of the original adhesive stuff. I removed maybe 30% of it and then placed the replacement strip. It seems to be okay, and the back closed all the way.

    Chem -

  26. Y2636cxYCqDMOMYU

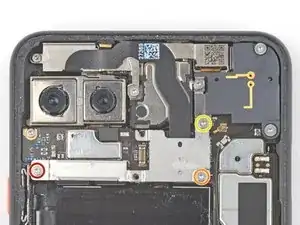

    • Entferne die Torx T3 Schrauben, mit denen die Abdeckung des Rückkamerasteckers befestigt ist.

    • Eine 2,7 mm Schraube

    • Eine 4,1 mm Schraube

    • Eine 4,2 mm Schraube

  27. IYTOW6Uw5RUyN6p3
    IYTOW6Uw5RUyN6p3
    RWeWg6wELchjIAy4

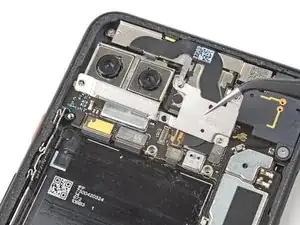

    • Entferne die Abdeckung des Rückkamerasteckers mit einer Pinzette.

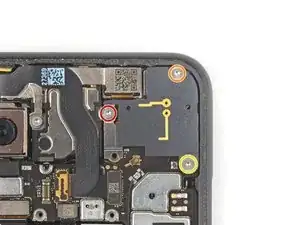

  28. cN1JSi1L5iR46bHX
    • Entferne die Torx T3 Schrauben, mit denen die Abdeckung des Frontkamerasteckers befestigt ist.

    • Eine 4,1 mm Schraube

    • Eine 4 mm Schraube

    • Eine 4,1 mm Schraube

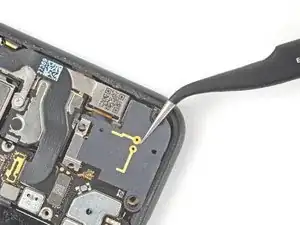

  29. cudpBKH2jgYtt4EG
    cudpBKH2jgYtt4EG
    YYNLQUrmWPyoWS1H
    VSCIPhSCdLIjhNoW

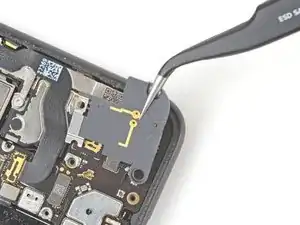

    • Entferne die Abdeckung des Frontkamerasteckers mit einer Pinzette.

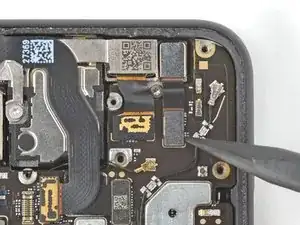

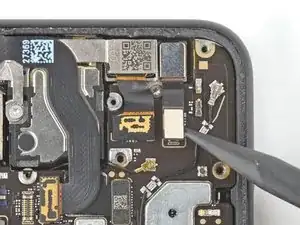

  30. o2UqLHr23GfLZGMH
    o2UqLHr23GfLZGMH
    RVys6WmSdJFK1WpZ
    tpjEPSHKkXEQMs2F

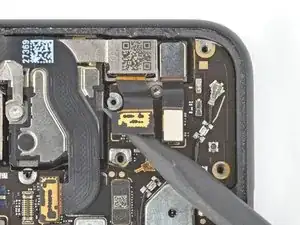

    • Heble die Kamera- und Sensorstecker mit der Spudgerspitze gerade nach oben und trenne sie von ihren Anschlüssen auf der Hauptplatine ab.

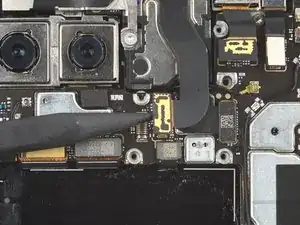

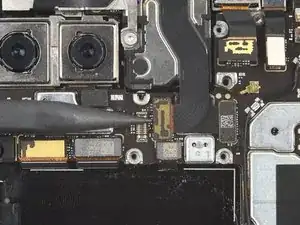

  31. LNRctVFQ6IidbPK4
    LNRctVFQ6IidbPK4
    Xx4myXey1WQfWOxJ
    • Heble einen weiteren Sensorstecker mit der Spudgerspitze gerade nach oben und trenne ihn von seinem Anschluss auf der Hauptplatine ab.

    • Das Kabel ist leicht mit dem Smartphone verklebt.

  32. 2pPRCWiYvyGOg4ZJ

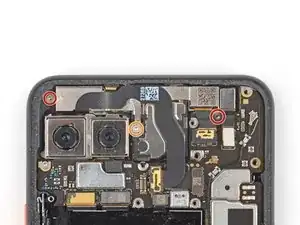

    • Entferne folgende Torx T3 Schrauben, mit denen die Frontkamera- und Sensoreinheit befestigt ist:

    • Zwei 2,7 mm Schrauben

    • Eine 3,1 mm Schraube

  33. iZeqvwYSRvnPPDs3
    iZeqvwYSRvnPPDs3
    ygMlhRtDJ3D44JYB
    ksJneTWiYpSRdcf2

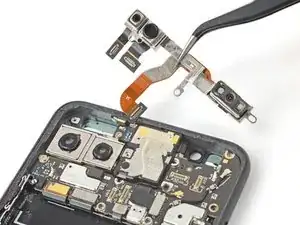

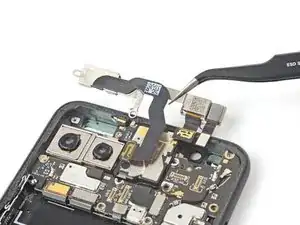

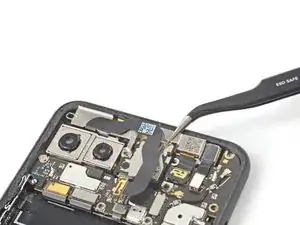

    • Entferne die Frontkamera- und Sensoreinheit mit einer Pinzette.

  34. PlMCWcJbp3qpeRt2

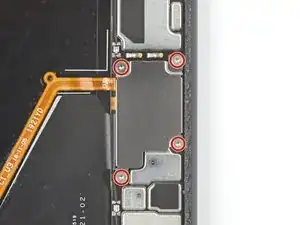

    • Entferne die vier 3,5 mm Torx T3 Schrauben, mit denen die Abdeckung des Displaysteckers befestigt ist.

  35. LxJXCXfMMA53DwEO
    LxJXCXfMMA53DwEO
    SlQAyT2tQYYayPYB

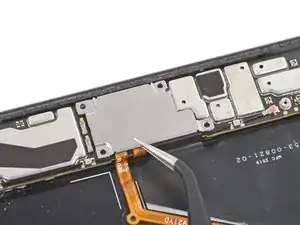

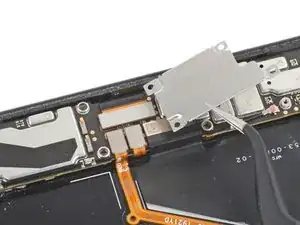

    • Entferne die Abdeckung des Displaysteckers mit einer Pinzette.

  36. bEEIb6eghj1NcjDt
    bEEIb6eghj1NcjDt
    YxM1fKcsfLsDdkYd

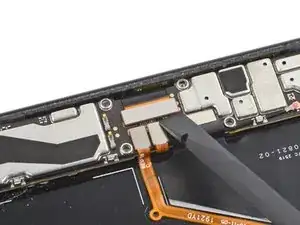

    • Trenne den Displaystecker mit dem flachen Ende des Spudgers von der Hauptplatine ab.

  37. tnHeswqgDRq4wHO5

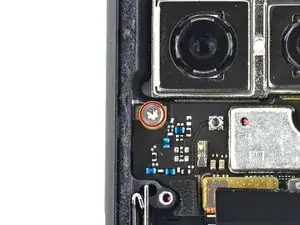

    • Entferne die 2,7 mm Torx T3 Schraube, mit der die Hauptplatine am Rahmen befestigt ist.

  38. YJATnVwhxlf61NOi
    YJATnVwhxlf61NOi

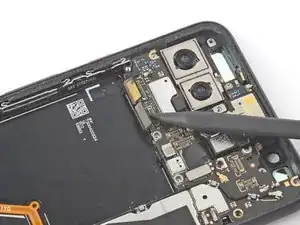

    cUEIMY5wVYRG5QVa

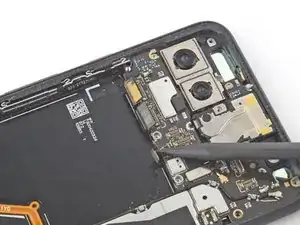

    xFVEDCiRAmU3qEQc

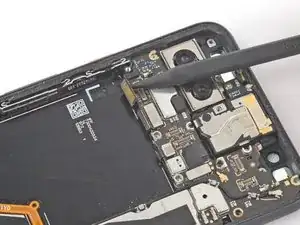

    • Trenne die drei Stecker zu den Seitentasten und zur Rückkamera mit der Spudgerspitze von der Hauptplatine ab.

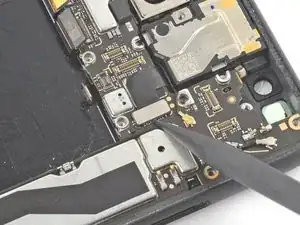

  39. y5ZtjHjDC6wnBTQc
    y5ZtjHjDC6wnBTQc

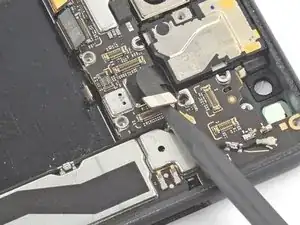

    ABCokAhEWm4R6skI
    • Trenne den Stecker zum Ohrhörer-Lautsprecher mit der Spudgerspitze von der Hauptplatine ab.

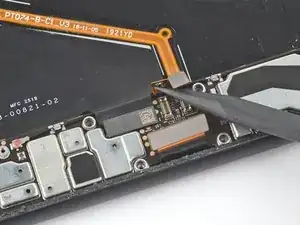

  40. Xe6w5iglUgW5XdJp
    Xe6w5iglUgW5XdJp
    CFFkZmcUWjnaLPOU
    mqMg6utntdeFLCm6
    • Trenne die beiden Stecker zu den Grip-Sensoren mit der Spudgerspitze von der Hauptplatine ab.

    • Trenne den Stecker zum Ladeanschluss mit dem flachen Ende des Spudgers von der Hauptplatine ab.

  41. cZgsoyG1pAai5RKj
    cZgsoyG1pAai5RKj

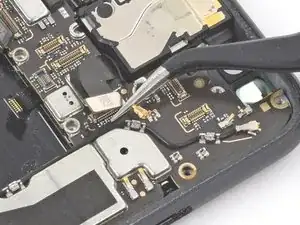

    sYH3Hhu42gFE15As
    XTFsUGD5LHWrnVuR

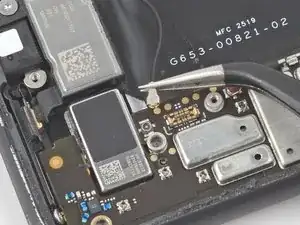

    • Trenne die beiden Koaxialstecker der Antennen mit einer Pinzette von der Hauptplatine ab.

  42. 2NgieNrhhK51Yhbk
    2NgieNrhhK51Yhbk
    F5hEXEXRFgjjbGFw

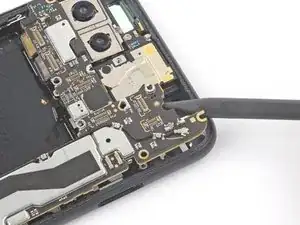

    • Heble die Oberkante der Hauptplatine mit dem Spudger hoch.

  43. AqmBqMfgISsMRNmV
    AqmBqMfgISsMRNmV
    ZC1hw4MAIdsRQNeh
    2PGjjAkWTTq2QAEX

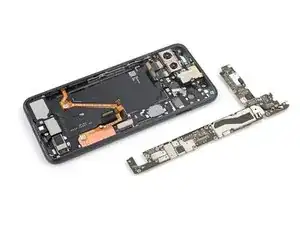

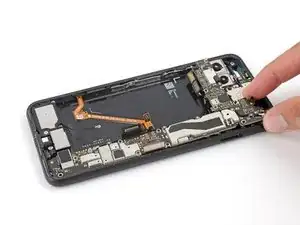

    • Hebe die Hauptplatine langsam hoch, achte darauf, dass sich keine Kabelstecker verfangen.

    • Die Stecker des Rückkameramoduls verlaufen in einer Schleife um die Hauptplatine herum und das Modul ist nicht weiter am Smartphone befestigt. Es kann sein, dass es sich bei diesem Schritt löst.

    • Entferne die Hauptplatine ganz.

    • Achte beim Einbau der Hauptplatine darauf, dass unter ihr keine Kabelstecker eingeschlossen sind.

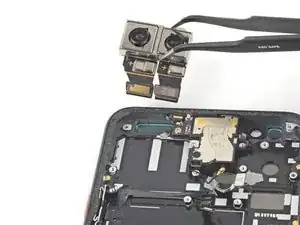

  44. METIMXXStKcbXRfE
    METIMXXStKcbXRfE
    vJdom6ATTuatHXdm

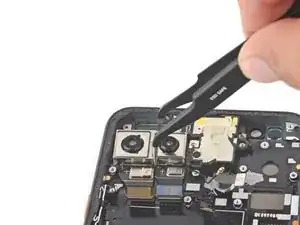

    • Entferne das Rückkameramodul mit einer Pinzette.

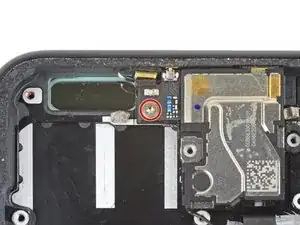

  45. yBL5Mg5CsEPUMh5O
    • Entferne die 2 mm Torx T3 Schraube, mit der die Anschlussplatine der Antennen am Smartphone befestigt ist.

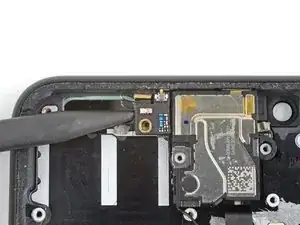

  46. HbN6gNxOwhN6MYuh
    HbN6gNxOwhN6MYuh
    IrvyBK5YXdQJkvtM
    WaqCDpOZ4myMTcaE

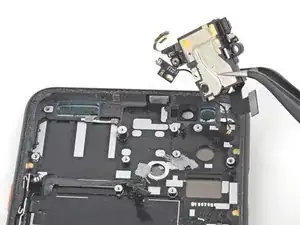

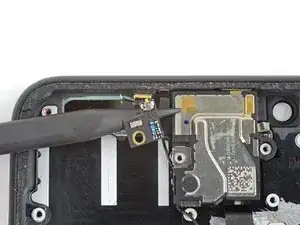

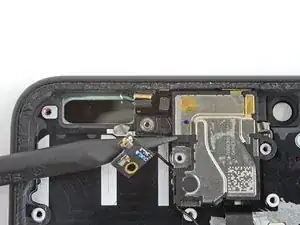

    • Schiebe die Platine mit der Spudgerspitze von der Oberkante des Smartphones weg leicht zur Seite.

    • Entferne die Platine noch nicht ganz, sie ist noch mit dem Ohrhörer-Lautsprecher verbunden.

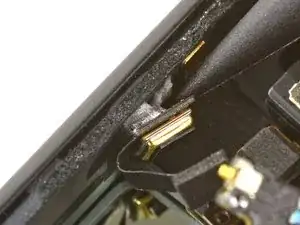

  47. tKcMedqnFWO2yAMw
    tKcMedqnFWO2yAMw
    A2TaGYYfahQAYAMP
    AHPO4ElPKRZQGjDm

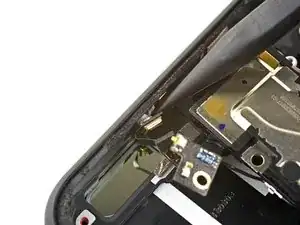

    • Löse das Mikrofon mit der Spudgerspitze aus der leichten Klebeverbindung zum Smartphone.

    • Kontrolliere, ob das Mikrofon wirklich komplett vom oberen Rahmen gelöst ist, bevor du zum nächsten Schritt übergehst.

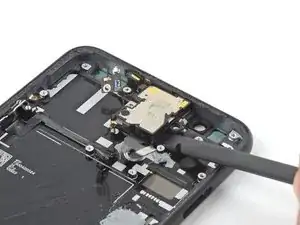

  48. OStYrVloqNjZEvVc
    OStYrVloqNjZEvVc
    kBgvRh2NVRGxfVmM

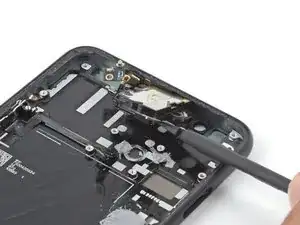

    • Heble das Ohrhörer-Lautsprechermodul mit dem flachen Ende des Spudgers weg vom Mittelrahmen des Smartphones.

    • Das Ohrhörer-Lautsprechermodul ist leicht verklebt und sollte sich mit wenig Kraft ablösen lassen.

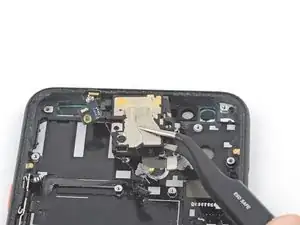

  49. hxeVaDBcZ6MkhRcJ
    hxeVaDBcZ6MkhRcJ
    RqC2YDaLxhGAJDm6
    DHR2ILLLamWEhkIu

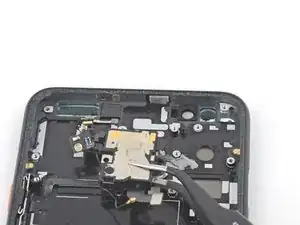

    • Löse das Ohrhörer-Lautpsrechermodul mit den Fingern oder einer Pinzette aus der schwachen Klebeverbindung oben am Rahmen.

    • Entferne das Ohrhörer-Lautsprechermodul.

  50. TLIN3AApkWypcegJ
    TLIN3AApkWypcegJ
    eWbB5E3fiKSwJ6s2
    • Entferne die Baugruppe bestehend aus Ohrhörer-Lautsprecher und Soli-Bewegungssensor mit einer Pinzette.

  51. AF1AceZPSRJQlfoV

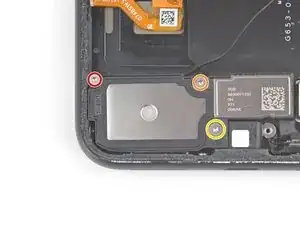

    • Entferne die drei Torx T3 Schrauben, mit denen der Lautsprecher befestigt ist:

    • Eine 4,1 mm Schraube

    • Eine 2,7 mm Schraube

    • Eine 4,4 mm Schulterschraube

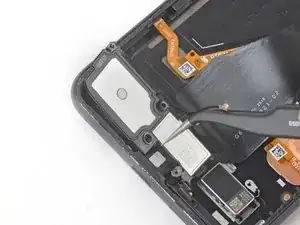

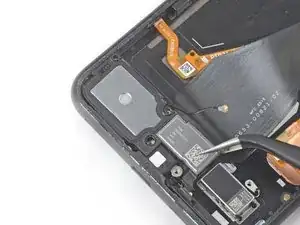

  52. VkgQlqRdEbQ2O6au
    VkgQlqRdEbQ2O6au
    ps4YMmBKxtBWGZfp
    AggNjKeoZ2NdHUdZ

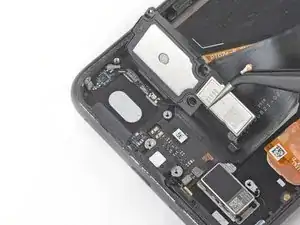

    • Hebe den Lautsprecher mit einer Pinzette hoch und vom Rahmen weg.

    • Entferne den Lautsprecher.

  53. 12gnGYGGVKYQwe2B
    12gnGYGGVKYQwe2B
    m4KLOspHFGZjEcQX

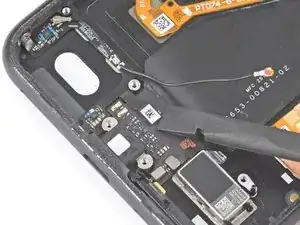

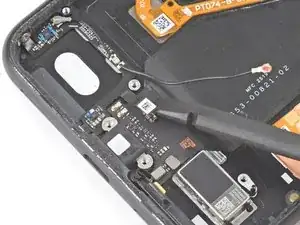

    • Löse die beiden Antennen-Druckstecker mit der Spudgerspitze von der Ladeeinheit ab.

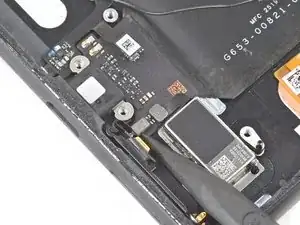

  54. oNXS1uVqnRko5Eb2
    oNXS1uVqnRko5Eb2
    t1w1AfWZVMEh6qcu
    gEw4FCqC6YBs5Wlr
    • Trenne die Antennen-Druckstecker mit der Spudgerspitze von der Ladeeinheit ab.

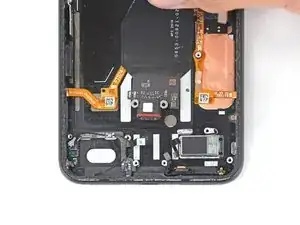

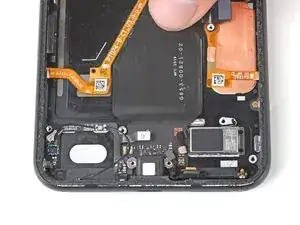

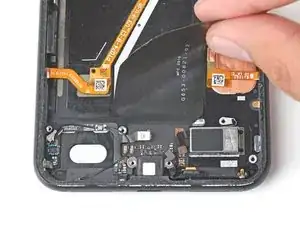

  55. HNb2G3CenUFjHBks
    HNb2G3CenUFjHBks
    PDwcQ4eun2VcIFCu
    YEL5Wi4uldkAiBg4
    • Ziehe das Flachbandkabel ab, bis es ganz von Rahmen gelöst ist.

    • Das Flachbandkabel ist leicht mit dem Rahmen verklebt.

    • Entferne die Ladeeinheit.

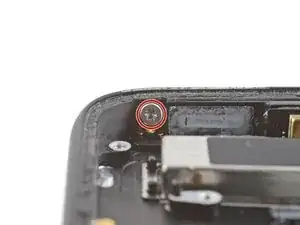

  56. KHPHsZRhF4AKM2Kw
    • Entferne die 3 mm Torx T3 Schraube, mit der die untere Mikrofoneinheit in der unteren rechten Ecke des Rahmens befestigt ist.

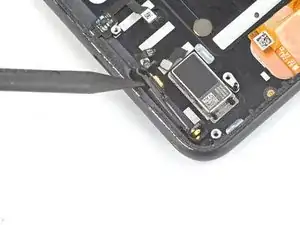

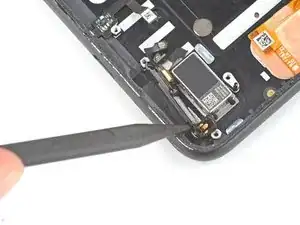

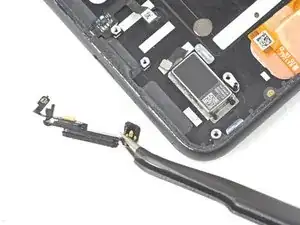

  57. TKWkeIxsr4nDruM1
    TKWkeIxsr4nDruM1
    6Hg2GIwRE6FmeTKx
    nKZnmuncX6UmcK1F
    • Stecke die Spudgerspitze in die Vertiefung zwischen der Mikrofoneinheit und dem Rahmen.

    • Schiebe die Spudgerspitze von links nach rechts, so dass die Mikrofoneinheit vom Rahmen abgetrennt wird.

    • Entferne die Mikrofoneinheit mit den Fingern oder einer Pinzette.

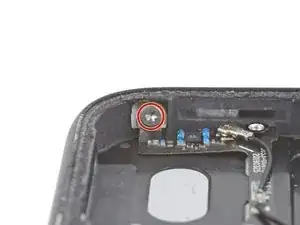

  58. l2OxQfWS1QIcwih4
    l2OxQfWS1QIcwih4
    3MNQM5UruB5dBAT2
    XSCRtjgTxCUUtIdr

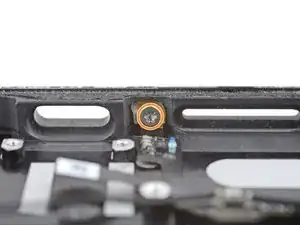

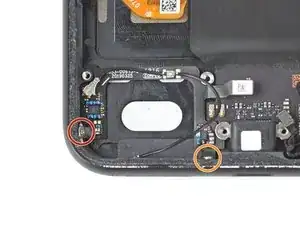

    • Entferne die beiden Torx T3 Schrauben, mit denen die Antenne am Rahmen befestigt ist:

    • Eine 2 mm Schraube links am Rahmen

    • Eine 2 mm Schraube unten am Rahmen

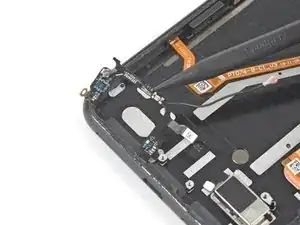

  59. IJl4KJXqd25XpkLE
    IJl4KJXqd25XpkLE
    Fmebr52xNmAMYf5e
    • Setze die Spudgerspitze unter das Flachbandkabel zur Antenne. Heble vorsichtig hoch und löse das Kabel vom Rahmen ab.

    • Das Flachbandkabel zur Antenne ist leicht verklebt.

    • Entferne die Antenne.

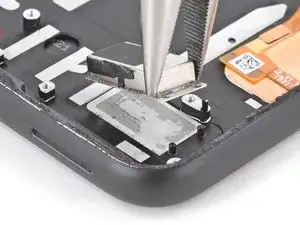

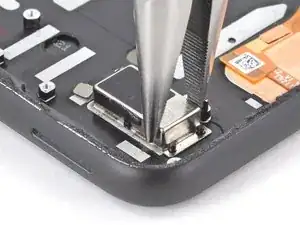

  60. Awup1YpLR1ixkyvA
    Awup1YpLR1ixkyvA
    AMJHJF3ZXE6nQTUG
    • Greife den Vibrationsmotor in der rechten unteren Ecke des Gerätes fest mit einer Pinzette an.

    • Ziehe fest und gleichmäßig nach oben, bis sich der Motor vom Rahmen löst.

    • Fasse den Vibrationsmotor an der Seite gegenüber dem Kabel an und achte darauf, dass die Kabel auf dem restlichen Motor nicht beschädigt werden.

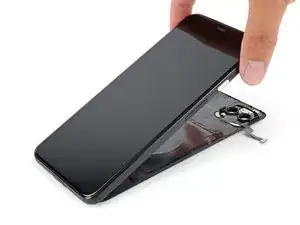

  61. dOAeFtwE2uTcLq4d
    • Das Display verbleibt.

Abschluss

Vergleiche das Ersatzteil mit dem Originalteil. Möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien vom Neuteil abziehen.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.

Hat die Reparatur nicht ganz geklappt? Probiere zunächst einige grundsätzliche Lösungen oder frage in unserem Forum nach Hilfe bei der Fehlersuche.

Clay Kim

Mitglied seit: 16/02/21

6899 Reputation

0 Kommentare
