Google Pixel 4 XL Displayeinheit tauschen

Setze ein SIM-Auswurfswerkzeug, - Bit oder eine aufgebogene Büroklammer in die kleine Öffnung am SIM-Einschub an der linken Seite des Smartphones ein.

Drücke fest hinein, dann kommt der Einschub heraus.

Entferne den SIM-Einschub.

Erwärme einen iOpener und lege ihn eine Minute lang auf die Unterkante der Rückseite.

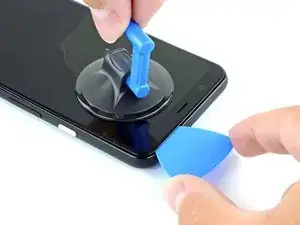

Bringe einen Saugheber am erwärmten unteren Rand der Rückseite des Smartphones an. Drücke ihn dazu so nah wie möglich an der Kante fest an.

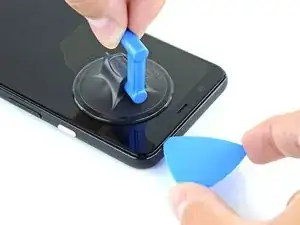

Ziehe fest und gleichmäßig am Saugheber, bis sich ein Spalt zwischen Rückseite und Rahmen öffnet.

Setze die Spitze eines Plektrums in den Spalt ein.

Schiebe das Plektrum zum Auftrennen des Klebers an der Unterkante entlang zur linken Ecke hin.

Lasse das Plektrum weiter eingesetzt und schiebe es von der linken unteren Ecke zur rechten unteren Ecke hin, so dass der Kleber an der Unterkante komplett aufgetrennt ist.

Lasse das Plektrum in der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener eine Minute lang auf die linke Kante des Smartphones.

Setze ein zweites Plektrum direkt über der Ladebuchse unter die Rückseite ein.

Schiebe das Plektrum zur linken unteren Ecke des Smartphones hin.

Schiebe das Plektrum um die untere linke Ecke und an der linken Seite nach oben, und trenne dabei den Kleber auf.

Halte an, wenn du die obere linke Ecke nahe an der Kamera erreicht hast und lasse das Plektrum stecken.

Lege einen erwärmten iOpener eine Minute lang auf die rechte Kante des Smartphones.

Lasse die ersten beiden Plektren immer noch stecken. Setze ein drittes Plektrum unten an der rechten Seite ein.

Schiebe das Plektrum an der rechten Seite nach oben und trenne dabei den Kleber auf.

Halte an, wenn du die obere rechte Ecke erreicht hast und lasse das Plektrum stecken.

Schiebe das dritte Plektrum um die obere rechte Ecke herum und dann an der Oberkante entlang, wobei du den Kleber komplett auftrennst.

Jetzt sollte der Kleber ringsum aufgeschnitten sein. Du kannst nun die Rückseite an der rechten Kante anheben und wie ein Buch öffnen.

Entferne die Rückseite noch nicht ganz, sie ist immer noch am Smartphone angeschlossen.

Klappe die Rückseite weiter auf, bis du sie auf der linken Kante des Smartphones aufsetzen kannst. Achte dabei darauf, dass das noch angeschlossene Flachbandkabel nicht zu stark belastet wird.

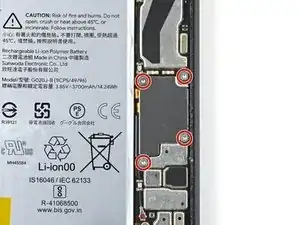

Entferne die vier Torx T3 Schrauben, mit denen die Abschirmung des Akkusteckers befestigt ist:

Eine ,1,8 mm Schraube

Eine 4,1 mm Schraube

Eine 4,4 mm Schulterschraube

Eine 4 mm Schulterschraube

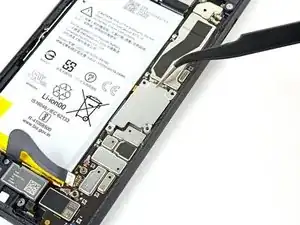

Entferne die Abschirmung des Akkusteckers mit einer Pinzette.

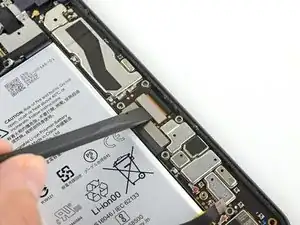

Heble den Akkustecker mit der Spudgerspitze gerade nach oben und trenne den Akku von der Hauptplatine ab.

Biege das Akkukabel behutsam mit dem flachen Ende des Spudgers weg, so dass es sich nicht während der Reparatur versehentlich wieder verbinden kann.

Entferne die beiden 4,1 mm Torx T3 Schrauben, mit denen die Abdeckung des Steckers der Rückseite befestigt ist.

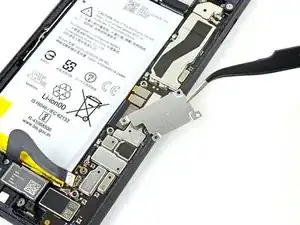

Entferne die Abdeckung des Steckers der Rückabdeckung mit einer Pinzette.

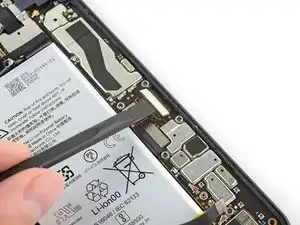

Heble den Stecker der Rückabdeckung mit der Spudgerspitze hoch und löse ihn ab.

Entferne die Rückseite.

Biege behutsam die Akku-Zuglaschen zurück, im besser an die darunterliegenden Schrauben heranzukommen.

Entferne die drei Torx T3 Schrauben, mit denen die Abdeckung des Rückkamerasteckers befestigt ist:

Eine 2,7 mm Schraube

Eine 4,1 mm Schraube

Eine 4,2 mm Schraube

Entferne die Abdeckung des Rückkamerasteckers mit einer Pinzette.

Entferne drei Torx T3 Schrauben, mit denen die Abdeckung des Frontkamerasteckers befestigt ist:

Eine 4,1 mm Schraube

Eine 4 mm Schraube

Eine 4,1 mm Schraube

Entferne die Abdeckung des Steckers zur Frontkamera mit einer Pinzette.

Heble den Kamera- und den Sensorstecker mit der Spudgerspitze nach oben und löse sie von der Hauptplatine ab.

Trenne den anderen Sensorstecker ab.

Entferne die drei Torx T3 Schrauben, mit denen die Frontkamera/Sensoreinheit befestigt ist

Zwei 2,7 mm Schrauben

Eine 3,1 mm Schraube

Entferne die Frontkamera/Sensoren-Baugruppe mit einer Pinzette.

Entferne die vier 3,5 mm Torx T3 Schrauben, mit denen die Abdeckung des Displaykabelsteckers befestigt ist.

Entferne die Abdeckung des Displaykabelsteckers mit einer Pinzette.

Löse den Displaystecker mit dem flachen Ende eines Spudgers von der Hauptplatine ab.

Lege einen erwärmten iOpener eine Minute lang nahe bei der Einschalttaste auf die rechte Displaykante.

Bringe am erwärmten Displayrand einen Saugheber an.

Hebe den Saugheber kräftig und gleichmäßig nach oben, bis ein Spalt zwischen dem Display und dem Rahmen entsteht.

Setze die Spitze eines Plektrums in den Spalt ein.

Schiebe das Plektrum an der rechten Blende des Smartphones zwischen Display und Rahmen nach unten, um so den Kleber aufzutrennen.

Lasse das Plektrum in der unteren rechten Ecke stecken.

Setze ein zweites Plektrum in der oberen linken Ecke des Smartphones in der Nähe des Abschnitts für die Frontkamera unter das Display ein.

Schiebe das Plektrum um die Ecke herum und an der linken Seite nach unten. Halte etwa in der Seitenmitte an und lasse das Plektrum stecken.

Setze ein drittes Plektrum in der Mitte der rechten Seitenkarte des Displays ein. Verdrehe es, um die Displayeinheit abzulösen.

Kippe das Display an der linken Seitenkante hoch.

Schiebe den Displaystecker durch die Öffnung nahe an der Hauptplatine, um das Display vom restlichen Smartphone zu trennen.

Entferne das Display

Teste unbedingt deine Reparatur, bevor du das Display wieder verklebst.
