Einleitung
Diese Anleitung wurde von iFixit-Mitarbeiter:innen verfasst und ist keine offizielle Reparaturanleitung von Google. Hier erfährst du mehr über unsere Qualitätsstandards.

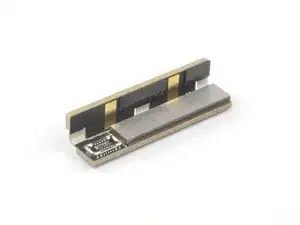

Diese Anleitung zeigt, wie die mmWave-Antenne im Google Pixel 7 Pro ausgetauscht werden kann.
Bevor du dein Handy auseinanderbaust, achte darauf, dass der Akku auf unter 25 % entladen ist. Das verringert das Risiko, dass sich der Akku entzündet oder sogar explodiert, falls er während der Reparation versehentlich beschädigt wird. Wenn dein Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen.
Achtung: Das Pixel 7 Pro enthält Laser der Klasse 1. Wenn du es auseinandernimmst, könntest du unsichtbarer Infrarotstrahlung ausgesetzt sein.
Ob dein Gerät nach der Reparatur noch wasserdicht ist, hängt davon ab, wie gut du es beim Zusammenbau versiegelst. Die IP-Zertifizierung wirst du jedoch verlieren.
Um die Reparatur abzuschließen, wirst du Ersatzklebestreifen benötigen.
-
-
Lege einen erwärmten iOpener zum Lösen des Klebers mindestens drei Minuten lang auf das Display.
-
-
-
Achte darauf, dass du die Plektren an den richtigen Stellen einsetzt, damit sich das Display nicht vom Schutzrahmen, sondern vom Smartphone ablöst.
-
Rund um das Display gibt es verschiedene Rasten. Wenn dein Plektrum während des Displayausbaus stecken bleibt, hast du es wahrscheinlich zu tief in das Display eingeschoben.
-
-
-
Wenn sich das Display warm anfühlt, dann bringe einen Saugheber am unteren Displayrand an.
-
Hebe das Display zusammen mit dem Schutzrahmen mithilfe des Saughebers hoch, bis ein kleiner Spalt zwischen dem Display und dem restlichen Smartphone entstanden ist.
-
Setze ein Plektrum in den Spalt ein.
-
-
-
Schiebe das Plektrum zum Auftrennen des Klebers zur unteren rechten Displayecke hin.
-
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein zweites Plektrum an der Unterkante ein und schiebe es zum Auftrennen des Klebers zur unteren linken Displayecke hin.
-
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein drittes Plektrum unter die linke untere Displayecke ein.
-
Schiebe das Plektrum zum Auftrennen des Klebers und Lösen der Rasten an der linken Displaykante entlang .
-
Lasse das Plektrum in der linken oberen Displayecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein viertes Plektrum in die obere linke Ecke des Displays ein.
-
Schiebe das Plektrum zum Auftrennen des Klebers an der Oberkante entlang.
-
Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein fünftes Plektrum in die rechte Displaykante ein. Schiebe es unter der rechten Kante zum Auftrennen des restlichen Klebers und Lösen der Rasten an der rechten Kante entlang.
-
-
-
Klappe das Smartphone behutsam wie ein Buch von der rechten Displayseite her nach links auf.
-
Lege das Display mit dem Bildschirm nach unten parallel zum Rahmen ab, bevor du fortfährst.
-
-
-
Setze eine Pinzette mit einer Spitze in die Öffnung am oberen Ende der Displaykabelhalterung ein.
-
Drücke die Pinzette nach innen, heble nach oben und löse die Halterung ab.
-
-
-
Ziehe die Displaykabelhalterung mit einer Pinzette unter dem Mittelrahmen heraus in Richtung der Kameras und entferne sie.
-
-
-
Heble den Displaykabelstecker mit einem Spudger senkrecht nach oben aus seinem Anschluss heraus und trenne das Displaykabel ab.
-
-
-
Löse das Display vom Smartphone ab.
-
Überprüfe, ob alle Schrauben fest sind und kein Teil lose ist.
-
Bringe an den notwendigen Stellen neuen Kleber an, nachdem du diese mit Isopropylalkohol (mindestens 90%ig) gereinigt hast.
-
Wenn du beim Zusammenbau vorgeschnittene Klebestreifen verwendest, dann folge dieser Anleitung.
-
Wenn du beim Zusammenbau vorgestanzte Klebefolien verwendest, dann folge dieser Anleitung.
-
-
-
Entferne die beiden 5,1 mm langen Torx T3 Schrauben, mit denen die Halterung der Ladebuchse befestigt ist.
-
-
-
Entferne die sechs 5,1 mm langen Torx T3 Schrauben, mit denen der Mittelrahmen befestigt ist.
-
-
-
Heble den Akkustecker mit dem Spudger nach oben aus seinem Anschluss heraus und trenne ihn ab.
-
-
-
Schabe die Wärmeleitpaste mit dem flachen Ende des Spudgers von der Hauptplatine ab.
-
Beseitige alle Klebstoffreste mit Isopropylakohol und Filterpapier oder einem fusselfreien Tuch.
-
Reinige genauso den Mittelrahmen von der Wärmeleitpaste.
-
-
-
Entferne die einzelne 5,1 mm lange Torx T3 Schraube, mit der die Halterung der mmWave-Antenne befestigt ist.
-
-
-
Heble den Stecker der mmWave-Antenne mit dem Spudger nach oben aus seinem Anschluss heraus und trenne ihn ab.
-
-
-
Schiebe ein Plektrum unter das Kabel der mmWave-Antenne. Beginn damit am unteren Ende des Kabels.
-
Löse das Kabel mit dem Plektrum von der Hauptplatine ab.
-
-
-
Wiederhole das Verfahren und löse in gleicher Weise den waagrechten Teil des mmWave-Kabels von der Hauptplatine ab.
-
-
-
Hebe die mmWave-Antenne zusammen mit ihrem Kabel aus ihrer Vertiefung heraus.
-
Entferne die mmWave-Antennenbaugruppe.
-
-
-
Schabe die Wärmeleitpaste mit dem flachen Ende des Spudgers von der mmWave-Antenne ab.
-
Reinige alle Reste der Wärmeleitpaste mit Isopropylakohol und Filterpapier oder einem fusselfreien Tuch.
-
Reinige in gleicher Weise die Halterung der mmWave-Antenne von der Wärmeleitpaste.
-
-
-

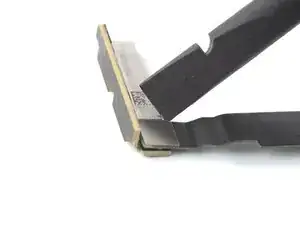

Heble den Stecker am Kabel der mmWave-Antenne mit dem Spudger nach oben aus dem Anschluss heraus und trenne ihn ab.
-
Trenne das Kabel der mmWave-Antenne von der mmWave-Antenne ab.
-
Vergleiche das Ersatzteil mit dem Originalteil. Eventuell musst du fehlende Teile übertragen oder Schutzfolien vom Neuteil abziehen, bevor du es einbauen kannst.
Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.
Entsorge deinen Elektromüll sachgerecht.
Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
