Google Pixel 7 Pro Akku tauschen

Geschrieben von: Dominik Schnabelrauch

Kommentare: 2

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

45 Minuten - 1 Stunde

Einleitung

Diese Anleitung wurde von iFixit-Mitarbeiter:innen verfasst und ist keine offizielle Reparaturanleitung von Google. Hier erfährst du mehr über unsere Qualitätsstandards.

Diese Anleitung zeigt, wie du den Akku im Google Pixel 7 Pro austauschen kannst.

Hinweis: Diese Anleitung wurde mit dem GE2AE Modell erstellt, welches mit einer 5G mmWave-Antenne ausgestattet ist. Wenn du ein Modell ohne diese mmWave-Antenne hast, ignoriere einfach die entsprechenden Schritte.

Bevor du dein Handy auseinanderbaust, achte darauf dass der Akku unter 25 % entladen ist. Du reduzierst so das Risiko eines Brandschadens während der Reparatur.

Wenn dein Akku aufgebläht ist, musst du geeignete Vorsichtsmaßnahmen treffen.

Achtung: Das Pixel 7 Pro enthält Laser der Klasse 1. Wenn du es auseinandernimmst, könntest du unsichtbarer Infrarotstrahlung ausgesetzt sein.

Ob dein Gerät nach der Reparatur noch wasserdicht ist, hängt davon ab, wie gut du es beim Zusammenbau versiegelst. Die IP-Zertifizierung wirst du jedoch verlieren.

Zum Befestigen von Bauteilen während des Zusammenbaus benötigst du

Ersatzklebestreifen.

Werkzeuge

Ersatzteile

Schritt 1

Schalte das Smartphone vor Reparaturbeginn komplett aus.
Lege einen erwärmten iOpener zum Lösen des Klebers mindestens drei Minuten lang auf das Display.
Du kannst auch einen Haartrockner, ein Heißluftgebläse oder eine Heizplatte verwenden, achte aber darauf, dass du das Gerät nicht zu stark erwärmst. Die Kante sollte so heiß sein, dass du sie grade nicht mehr anfassen kannst.

Schritt 2

Das Display des Google Pixel 7 Pro ist verklebt und mit Rasten befestigt.
Achte darauf, dass du die Plektren an den richtigen Stellen einsetzt, damit sich das Display nicht vom Schutzrahmen, sondern vom Smartphone ablöst.
Setze die Spitze des Plektrums nicht tiefer als etwa 3,5 mm ein, damit die Bauteile im Inneren und die Rasten nicht beschädigt werden.
Rund um das Display gibt es verschiedene Rasten. Wenn dein Plektrum während des Displayausbaus stecken bleibt, hast du es wahrscheinlich zu tief in das Display eingeschoben.

About the paragraph:

During the removal procedure, make sure to insert your opening picks in the right position to avoid separating the screen from its safety frame.

It was not clear to me what the safety frame was until I opened the phone; I was careful but while opening the phone I slid a pick between the screen and the frame, and they became separated in one corner, I wonder if this resulted to my screen being damaged after the repair.

An image that shows what the security frame is would be helpful.

Eduardo CGZ - 12/02/23

Schritt 3

Wenn sich das Display warm anfühlt, dann bringe einen Saugheber am unteren Displayrand an.
Wenn das Displayglas stark zerbrochen ist, dann sorgt eine Schicht von durchsichtigem Klebeband dafür, dass der Saugheber besser haftet. Du kannst auch sehr starkes Paketband anstelle des Saughebers verwenden. Wenn gar nichts davon geht, dann kannst du den Saugheber mit Sekundenkleber festkleben.
Hebe das Display zusammen mit dem Schutzrahmen mithilfe des Saughebers hoch, bis ein kleiner Spalt zwischen dem Display und dem restlichen Smartphone entstanden ist.
Je nach Alter deines Smartphones kann dies etwas schwer gehen. Wenn das so ist, dann erwärme die Unterkante nochmals und probiere es erneut.
Setze ein Plektrum in den Spalt ein.

Schritt 4

Schiebe das Plektrum zum Auftrennen des Klebers zur unteren rechten Displayecke hin.
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

is there any top speaker grill/mesh on Pixel 7 pro?

Mostafa Kamel -

Schritt 5

Setze ein zweites Plektrum an der Unterkante ein und schiebe es zum Auftrennen des Klebers zur unteren linken Displayecke hin.
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.
In der unteren linken Ecke gibt es eine Kunstoffraste, die das Plektrum blockiert. Führe das Plektrum nur mit der Spitze (etwa 1 mm tief) hier vorbei.

Schritt 6

Setze ein drittes Plektrum unter die linke untere Displayecke ein.
Schiebe das Plektrum zum Auftrennen des Klebers und Lösen der Rasten an der linken Displaykante entlang .
Lasse das Plektrum in der linken oberen Displayecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 7

Wenn der Kleber zu zäh zum Aufschneiden geworden ist, dann ist er wahrscheinlich zu sehr abgekühlt. Erwärme ihn 1 - 2 Minuten lang mit einem iOpener oder einem Heißluftgebläse.
In der Nähe der Frontkamera darfst du das Plektrum nur mit der Spitze (2,5 mm tief) zum Aufschneiden verwenden, damit die Kamera nicht beschädigt oder verunreinigt wird.
Setze ein viertes Plektrum in die obere linke Ecke des Displays ein.
Schiebe das Plektrum zum Auftrennen des Klebers an der Oberkante entlang.
Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 8

Setze ein fünftes Plektrum in die rechte Displaykante ein. Schiebe es unter der rechten Kante zum Auftrennen des restlichen Klebers und Lösen der Rasten an der rechten Kante entlang.
Entferne das Display noch nicht ganz, es ist immer noch über ein Flachbandkabel am Gerät angeschlossen.

Schritt 9

Klappe das Smartphone behutsam wie ein Buch von der rechten Displayseite her nach links auf.
Verdrehe das Display nicht und bewege es nicht zu weit vom Rahmen weg, damit die Kabel nicht beschädigt oder zu sehr belastet werden.
Lege das Display mit dem Bildschirm nach unten parallel zum Rahmen ab, bevor du fortfährst.

Schritt 10

Die Displaykabelhalterung sitzt sehr fest. Es braucht etwas Kraft, um sie zu lösen.
Setze eine Pinzette mit einer Spitze in die Öffnung am oberen Ende der Displaykabelhalterung ein.
Drücke die Pinzette nach innen, heble nach oben und löse die Halterung ab.

Schritt 11

Ziehe die Displaykabelhalterung mit einer Pinzette unter dem Mittelrahmen heraus in Richtung der Kameras und entferne sie.

Schritt 12

Heble den Displaykabelstecker mit einem Spudger senkrecht nach oben aus seinem Anschluss heraus und trenne das Displaykabel ab.
Um Steckverbinder wie diesen wieder anzubringen, bringe ihn in die richtige Position und drücke dann vorsichtig auf eine Seite, bis er dort einrastet. Wiederhole das auf der anderen Seite. Drücke dabei nicht auf die Mitte. Wenn der Steckverbinder nicht in der richtigen Position ist, können die Pins verbogen werden, was zu irreparablen Schäden führt.

Schritt 13

Löse das Display vom Smartphone ab.
Hinweise zum Zusammenbau:
Überprüfe, ob alle Schrauben fest sind und kein Teil lose ist.
Bringe an den notwendigen Stellen neuen Kleber an, nachdem du diese mit Isopropylalkohol (mindestens 90%ig) gereinigt hast.
Wenn du beim Zusammenbau vorgeschnittene Klebestreifen verwendest, dann folge dieser Anleitung.
Wenn du beim Zusammenbau vorgestanzte Klebefolien verwendest, dann folge dieser Anleitung.
Beim ersten Bootvorgang nach der Reparatur wird das Display eine Kalibriersequenz durchlaufen. Berühre es dabei nicht, es könnte sonst falsch kalibriert werden, was zu Problemen mit dem Touchscreen führen kann.

Schritt 14

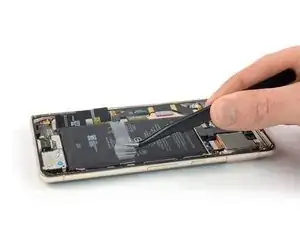

Ziehe die Graphitfolie vorsichtig mit einer Pinzette vom Akku und vom Mittelrahmen ab.
Achte darauf, deinen Akku nicht mit dem Werkzeug anzustechen oder zu verbiegen. Aus einem beschädigter Akku können gefährliche Chemikalien austreten oder er kann in Brand geraten.
Wenn sie sich nicht leicht ablösen lässt, dann erwärme die Geräterückseite zwei Minuten lang mit einem iOpener, damit der Kleber aufweicht.

Schritt 15

Entferne die beiden 5,1 mm langen Torx T3 Schrauben, mit denen die Halterung der Ladebuchse befestigt ist.

Schritt 16

Entferne die Halterung der Ladebuchse mit einer Pinzette.

Schritt 17

Entferne die sechs 5,1 mm langen Torx T3 Schrauben, mit denen der Mittelrahmen befestigt ist.

Schritt 18

Entferne den Mittelrahmen mit einer Pinzette.

Schritt 19

Heble den Akkustecker mit dem Spudger nach oben aus seinem Anschluss heraus und trenne ihn ab.

Schritt 20

Schabe die Wärmeleitpaste mit dem flachen Ende des Spudgers von der Hauptplatine ab.
Beseitige alle Klebstoffreste mit Isopropylakohol und Filterpapier oder einem fusselfreien Tuch.
Reinige genauso den Mittelrahmen von der Wärmeleitpaste.
Trage beim Zusammenbau wieder neue Wärmeleitpaste die Hauptplatine auf, benutze dazu unsere Anleitung.

Schritt 21

Lege einen erwärmten iOpener zum Aufweichen des Klebers mindestens drei Minuten lang auf die Rückseite des Gerätes.
Du kannst auch einen Haartrockner, ein Heißluftgebläse oder eine Wärmeplatte benutzen. Achte aber darauf, dass das Gerät nicht zu heiß wird, du solltest es gerade noch an den Kanten anfassen können.

Schritt 22

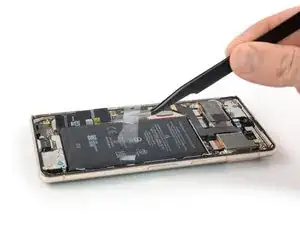

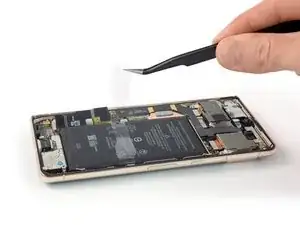

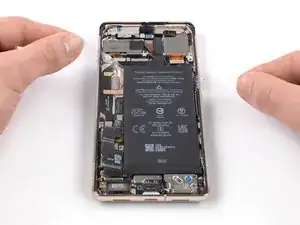

Löse die Akkuzuglaschen aus Kunststoff mit der Pinzette oder deinen Fingern vom Akku ab.

Schritt 23

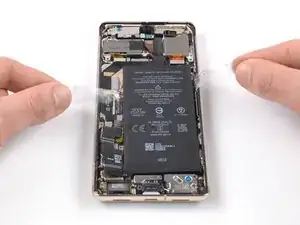

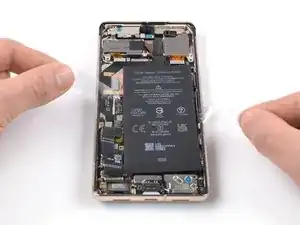

Ziehe die Akkuzuglaschen in einer sägenden Bewegung hin und her unter dem Akku entlang und trenne so den Kleber auf.
Arbeite langsam. Es kann leicht vorkommen, dass dir eine der Laschen versehentlich entgleitet und unter den Akku rutscht.
Wenn der Kleber zäh wird, dann erhitze ihn erneut und warte, bis er weich wird.
Wenn du den Streifen verlierst oder zerreißt, dann benutze eine andere Methode, die im folgenden Schritt gezeigt wird.

Schritt 24

Wenn du den Akku nicht mit dem Zugstreifen ablösen konntest, dann benutze folgende Methode:

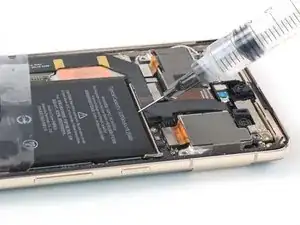

Tröpfle etwas hochkonzentrierten Isopropylakohol (mindestens 90%ig) in den Spalt an der Oberkante des Akkus.
Tröpfle aber nicht zuviel Alkohol ein, sonst könnten sich die NFC-Antenne und die Ladespule unter dem Akku ablösen.
Lasse den Alkohol etwa eine Minute lang wirken, bis der Kleber weich ist.

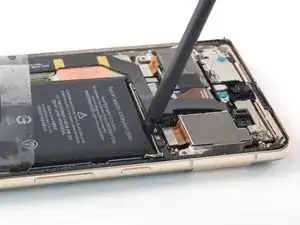

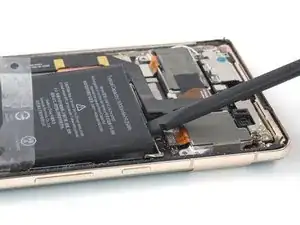

Hebe die Oberkante des Akkus behutsam mit dem flachen Ende eines Spudgers oder einem Plektrum soweit an, bis du ihn mit den Fingern fassen kannst.
Gehe behutsam vor und erzwinge nichts. Es genügt, wenn du langsam und gleichmäßig drückst, dann löst sich der Akku vom Rahmen.
Achte darauf, den Akku nicht mit deinem Werkzeug anzustechen oder zu verbiegen. Aus einem beschädigten Akku können gefährliche Chemikalien austreten oder er kann in Brand geraten.

Schritt 25

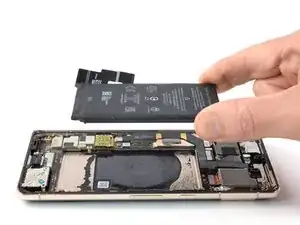

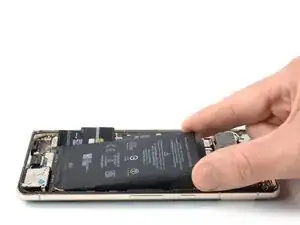

Kippe den Akku aus dem Gerät, damit sich der restliche Kleber löst.
Entferne den Akku.
Baue einen verformten oder beschädigten Akku nicht wieder ein, das wäre ein Sicherheitsrisiko.
So wird der neue Akku wieder festgeklebt:
Bringe vorgestanzte Klebestreifen oder doppelseitiges Klebeband in der Vertiefung für den Akku an den Stellen an, wo das alte vorher auch war, nicht direkt auf den Akku.
Schließe den Akku vorläufig an der Hauptplatine an, damit er seine korrekte Position findet. Trenne ihn dann wieder ab.
Achte darauf, dass der Akku mittig in seiner Vertiefung sitzt und der umlaufende Spalt überall gleich breit ist.
Drücke den Akku fest.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Vergleiche das Ersatzteil mit dem Originalteil. Eventuell musst du fehlende Teile übertragen oder Schutzfolien vom Neuteil abziehen, bevor du es einbauen kannst.

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Google Pixel 7 Pro Forum Hilfe bei der Fehlersuche.
