Google Pixel 7 Pro Frontkamera tauschen

Lege einen erwärmten iOpener zum Lösen des Klebers mindestens drei Minuten lang auf das Display.

Achte darauf, dass du die Plektren an den richtigen Stellen einsetzt, damit sich das Display nicht vom Schutzrahmen, sondern vom Smartphone ablöst.

Rund um das Display gibt es verschiedene Rasten. Wenn dein Plektrum während des Displayausbaus stecken bleibt, hast du es wahrscheinlich zu tief in das Display eingeschoben.

Wenn sich das Display warm anfühlt, dann bringe einen Saugheber am unteren Displayrand an.

Hebe das Display zusammen mit dem Schutzrahmen mithilfe des Saughebers hoch, bis ein kleiner Spalt zwischen dem Display und dem restlichen Smartphone entstanden ist.

Setze ein Plektrum in den Spalt ein.

Schiebe das Plektrum zum Auftrennen des Klebers zur unteren rechten Displayecke hin.

Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein zweites Plektrum an der Unterkante ein und schiebe es zum Auftrennen des Klebers zur unteren linken Displayecke hin.

Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein drittes Plektrum unter die linke untere Displayecke ein.

Schiebe das Plektrum zum Auftrennen des Klebers und Lösen der Rasten an der linken Displaykante entlang .

Lasse das Plektrum in der linken oberen Displayecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein viertes Plektrum in die obere linke Ecke des Displays ein.

Schiebe das Plektrum zum Auftrennen des Klebers an der Oberkante entlang.

Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein fünftes Plektrum in die rechte Displaykante ein. Schiebe es unter der rechten Kante zum Auftrennen des restlichen Klebers und Lösen der Rasten an der rechten Kante entlang.

Klappe das Smartphone behutsam wie ein Buch von der rechten Displayseite her nach links auf.

Lege das Display mit dem Bildschirm nach unten parallel zum Rahmen ab, bevor du fortfährst.

Setze eine Pinzette mit einer Spitze in die Öffnung am oberen Ende der Displaykabelhalterung ein.

Drücke die Pinzette nach innen, heble nach oben und löse die Halterung ab.

Ziehe die Displaykabelhalterung mit einer Pinzette unter dem Mittelrahmen heraus in Richtung der Kameras und entferne sie.

Heble den Displaykabelstecker mit einem Spudger senkrecht nach oben aus seinem Anschluss heraus und trenne das Displaykabel ab.

Löse das Display vom Smartphone ab.

Überprüfe, ob alle Schrauben fest sind und kein Teil lose ist.

Bringe an den notwendigen Stellen neuen Kleber an, nachdem du diese mit Isopropylalkohol (mindestens 90%ig) gereinigt hast.

Wenn du beim Zusammenbau vorgeschnittene Klebestreifen verwendest, dann folge dieser Anleitung.

Wenn du beim Zusammenbau vorgestanzte Klebefolien verwendest, dann folge dieser Anleitung.

Ziehe die Graphitfolie vorsichtig mit einer Pinzette vom Akku und vom Mittelrahmen ab.

Entferne die beiden 5,1 mm langen Torx T3 Schrauben, mit denen die Halterung der Ladebuchse befestigt ist.

Entferne die Halterung der Ladebuchse mit einer Pinzette.

Entferne die sechs 5,1 mm langen Torx T3 Schrauben, mit denen der Mittelrahmen befestigt ist.

Entferne den Mittelrahmen mit einer Pinzette.

Heble den Akkustecker mit dem Spudger nach oben aus seinem Anschluss heraus und trenne ihn ab.

Schabe die Wärmeleitpaste mit dem flachen Ende des Spudgers von der Hauptplatine ab.

Beseitige alle Klebstoffreste mit Isopropylakohol und Filterpapier oder einem fusselfreien Tuch.

Reinige genauso den Mittelrahmen von der Wärmeleitpaste.

Entferne die einzelne 5,1 mm lange Torx T3 Schraube, mit der die Halterung der mmWave-Antenne befestigt ist.

Entferne die Halterung der mmWave-Antenne mit einer Pinzette.

Heble den Stecker der mmWave-Antenne mit dem Spudger nach oben aus seinem Anschluss heraus und trenne ihn ab.

Schiebe ein Plektrum unter das Kabel der mmWave-Antenne. Beginn damit am unteren Ende des Kabels.

Löse das Kabel mit dem Plektrum von der Hauptplatine ab.

Wiederhole das Verfahren und löse in gleicher Weise den waagrechten Teil des mmWave-Kabels von der Hauptplatine ab.

Hebe die mmWave-Antenne zusammen mit ihrem Kabel aus ihrer Vertiefung heraus.

Entferne die mmWave-Antennenbaugruppe.

Schabe die Wärmeleitpaste mit dem flachen Ende des Spudgers von der mmWave-Antenne ab.

Reinige alle Reste der Wärmeleitpaste mit Isopropylakohol und Filterpapier oder einem fusselfreien Tuch.

Reinige in gleicher Weise die Halterung der mmWave-Antenne von der Wärmeleitpaste.

Entferne die beiden 5,1 mm lange Torx T3 Schrauben, mit der die Rückkameraeinheit befestigt ist.

Entferne die Feder in der linken oberen Ecke der Rückkamereinheit mit einer Pinzette.

Heble den Stecker am Kabel zur Frontkamera mit einem Spudger nach oben aus seinem Anschluss heraus und trenne ihn ab.

Biege das Kabel nach oben, um die Rückkameraeinheit freizulegen.

Heble den Stecker am Kabel zur Teleobjektivkamera mit dem Spudger aus seinem Anschluss nach oben heraus und trenne ihn ab.

Heble die Stecker an den Kabeln zur Weit- und Ultraweitwinkelkamera mit dem Spudger aus ihren Anschlüssen hoch und trenne sie ab.

Entferne die Rückkameraeinheit.

Entferne die 3,1 mm lange Torx T3 Schraube, mit der der Ohrhörer-Lautsprecher befestigt ist.

Lege einen erwärmten iOpener mindestens eine Minute lang auf das Glas der Rückkamera, um den Kleber unter dem Ohrhörer-Lautsprecher aufzuweichen.

Setze einen Spudger mit der Spitze zwischen die obere linke Ecke des Ohrhörer-Lautsprechers und den Rahmen ein.

Heble nach oben und löse den Ohrhörer-Lautsprecher ab.

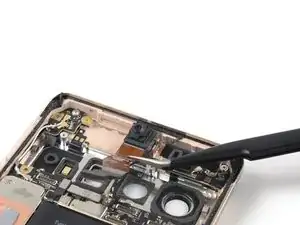

Entferne den Ohrhörer-Lautsprecher mit einer Pinzette.

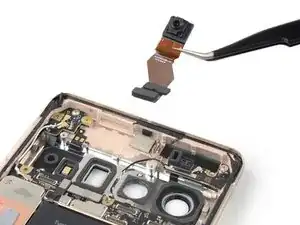

Entferne die Frontkamera mit einer Pinzette.
