Saeco Minuto Kaffeeauslauf austauschen

Geschrieben von: VauWeh
  • Kommentare: 71
Saeco Minuto Kaffeeauslauf austauschen

Schwierigkeitsgrad

Mittel

Schritte

15

Zeitaufwand

30 Minuten

Einleitung

Wenn der Kaffee schlecht schmeckt oder einseitig aus den Auslaufdüsen herausläuft kann der Kaffeeauslauf mit Kaffeefett verschmutzt sein. Er muss gereinigt/ausgetauscht werden. Dies wird hier gezeigt.

  1. pycdEAfpGFFSZaGH

    • Ziehe den Netzstecker!

    • Entferne den Wasserbehälter.

    • Entferne alle Kaffeebohnen.

    • Hole die Brühgruppe heraus.

    • Entferne die Abtropfschale mit dem Tresterbehälter.

    Ich habe alles gemacht was sie gesagt haben nur habe ich jetzt ein Problem ich habe ein Teil das ist eine Sprung Feder und ein Knopf wenn Mann es hinstellt sieht es aus wie ein Leuchtturm wo kommt das hin ?????

    tamaraleandrolina -

    Kann's mir nicht vorstellen. Müsste ein Foto davon sehen.

    VauWeh -

    = TOP "BILD" Anleitung - doch leider FEHLT AUCH HIER einleitend - spätestens unter Absatz "Reinigung" - wie leider allzuoft er-googelt die ergänzende Info zur FRAGE :

    WELCHE ALTERNATIVE könnte man(n) bei verstopftem Kaffeeauslauf der nur noch tröpfelt, anstelle teurer Entfettungs- Reinigungstabletten nehmen => Alternative Hausmittel = Pfeifenreiniger getränkt mit ... ? Petroleum, Spiritus, etc. etc. .... !? ODER gleich Ki & iT dumm programmiert verblödend getextet [x] "Lösungsmittel" wie Benzin in ... ? rein schütten > [x] "Reinigungsprogramm" KLICK + "Doppel-WUMS" !?

    Pisa-KiTa Player -

    Naja, wenn er so wie hier gezeigt gereinigt wird, nix davon. Pfeifenreiniger ginge schon, wohl nicht auf Dauer. Sehr empfehlenswert ist der Austausch durch das neuere System.

    Saeco Minuto Kaffeeauslauf V2 Umbau Kit 421941309991

    Keine Chemie...

    VauWeh -

    @VW ;-) DANKE => ...hatte grade mal wieder wie allzuoft mit Ki & iT Logik zu kämpfen, nachdem dumm programmierte "Registrierungs-Formular-Vorlage" NICHT REA USABILITY unterscheiden kann zw.

    1.) "Name" = ... ? Kto.-Name od. Profilname !? +

    2.) "Persönl. Nutzername" = ... ? Kto.-Name od. Profilname !?

    Was dazu führte, daß mein "Klarname" im gesendeten "Kommentar" ÖFFENTLICH angezeigt wurde - ergo : [x] Zurück zu LOS - andere [x] "Profil bearbeiten" Monopoly Card gezogen und das ganze umgedreht - was den nächten DaU Fehler verursachte ... dumm, dümmer - KiTa Klötzchen-Architektur 2.0 ;-)

    Aber "LOGIK" + Germanistik ist nicht jedem verkifften "Bit & Byt Puzzler's" Ding !?

    =>> DIESER "KOM." kann v. KiTa 2,0L Suppenkoch Support [x] Deleted - werden !!!

    Greetz from honory "ConstructorsCareCenter" Developers Help

    Pisa-KiTa Player -

  2. IKQBxZVQJSnTL1fZ
    IKQBxZVQJSnTL1fZ
    SbU6PrBytFO4NXok
    J2lDEQoSO1agfpPB

    • Heble mit einem Plastiköffnungswerkzeug am unteren Rand der verchromten Abdeckung am Kaffeeauslauf. Diese Abdeckung sitzt oft sehr fest und man muss kräftig hebeln und hoffen, dass das Teil nicht bricht.

    • Wenn der untere Rand gelöst ist, kannst du am seitlichen Rand weiterhebeln, bis die Chromabdeckung endlich ganz frei kommt.

  3. VAlamUHBFDsRlCFI
    VAlamUHBFDsRlCFI
    RYAxNFDIFTxUv4EP

    • Entferne die Torx T10 Schraube am oberen Rand des Kaffeeauslaufs.

  4. nZmmCRWImHfpMVGw
    nZmmCRWImHfpMVGw
    kKu4TxUVPMYNCtZy

    • Hebe die schwarze Abdeckung über dem Kaffeeauslauf weg. Dabei gehen auch die verschieblichen Düsen mit ab.

    Ich habe eine HD8844. Hier lässt sich der Schritt nicht durchführen. Etwaig blockiert das Gelenk des (abmontierten) Espresso/Coffee Hebels. Irgendwelche Ideen wie man weiter vorgehen kann?

    s.ruso -

    Bei mir das selbe Problem. Wie würde es gelöst?

    atze0705 -

    Wie ich unten schon geschrieben habe, sind hier ein paar Bilder. Man muss die Plastikhülsen der Lagerung rauskriegen, ich hatte allerdings bisher noch kein solches Gerät zur Reparatur.

    VauWeh -

    Hi, you need to insert a screw driver or a thin tool on the side of the vertical sliding part, between the sliding part and the casing . Inn order to disengage the vertical sliding part from the casing,do it on the each side.

    Matthieu Droeller -

    then you need to remove the handle mecanism by unscrewing the 2 for 10 on the axle of the handle. Then rotate the handle on the horizontal position and pull it horizontally.

    Remove by pulling out the plastic part from where you unscrewed the axle screw (x2).

    Then the entire casing can be slided up and removed

    Matthieu Droeller -

    Can you please add a picture of how to remove the handle mechanics because I can not find any additional screws to remove and I I am stuck!

    Hope Williams -

    My machine is the same as this but has the lever to change pressure for coffee or espresso, how does this lever come off? Please

    Anthony Battista -

    Perhaps here?

    VauWeh -

  5. unNMGquJikOe1QFH

    • Drehe die beiden Torx T10 Schrauben links und rechts am unteren Rand des Kaffeeauslaufs heraus.

    • Ziehe den Heißwasserauslauf ab.

    Wie löst man den Heißwasserauslauf (gelb hervorgehoben)?

    Ich bin an diesem Punkt gestoppt und kann nicht weitermachen.

    Danke

    and74pol -

    Es gibt möglicherweise verschiedene Versionen. Bei dem hier konnte man ihn einfach (kräftig) abziehen. Schau l, ob noch eine Schraube dran ist, glaube ich aber nicht.

    VauWeh -

    Zitat:

    ...Um die Heißwasserdüse herauszuziehen musste ich am Gehäuse einen Kunststoffring lösen, dahinter war noch eine T 10 Schraube verborgen…

    Mechatronix

    27.10.2020

    VauWeh -

    Um den Ring zu lösen mit kl Schlitzschraubendreher direkt unter dem Rohr die Kunstoffscheibe nach vorne abhebeln.Dann Schraube lösen und Auslauf abziehen.

    Günter Thomas -

  6. tqPYWOnRtnuDB3dO
    tqPYWOnRtnuDB3dO
    pEUMCTgDyShladP2

    • Drehe die Torx T20 Schraube am Fingerschutz der Mühle heraus. Hebe den Fingerschutz heraus.

    • Wenn die Schrauben mit Kaffeeresten zugedeckt sind, musst du sie erst mit einer Nadel und einem Staubsauger freilegen.

    • Drehe die drei Torx T10 Schrauben im Bohnenbehälter heraus.

    Wie bekommt man die Kappe von der mahlgrad Einstellung ab? Rohe Gewalt?

    Robert Schultz -

    Ist da eine Kappe? Da schaut doch nur der gelbe Sechskant raus?

    VauWeh -

    Du hast das ja gelöst, kannst du es noch kurz beschreiben?

    VauWeh -

    Das gleiche Problem mit der Kappe für die mahlgradeinstellung habe ich auch. Ich traue mich nicht, mit Gewalt daran zu ziehen. Weiß einer eine Lösung?

    Bärbel.Krüger -

    Ich muss nochmals fragen: da ist doch nur der gelbe Sechskant? Der bleibt einfach stehen, da ist keine Kappe?!

    VauWeh -

    Meine Maschine ist von 12/2017. Da hat man für die Einstellung auf dem sechskant eine Drehknopf drauf gesteckt. Damit es wohl einfacher ist.

    Bärbel.Krüger -

    Ich würde gerne ein Foto zu meiner Frage einstellen, es funktioniert leider nicht.

    Bärbel.Krüger -

    Wusste ich bisher noch nicht.

    Du kannst die Frage unter "Support" hier stellen und auch ein Foto einfügen. Vielleicht kennt jemand ein Video davon?

    VauWeh -

  7. aiwMleXOaqs66OHN

    • Drehe die drei Torx T10 Schrauben unter dem Wasserbehälter heraus.

  8. pxlHNyUj1H6Q2ZKl
    pxlHNyUj1H6Q2ZKl
    IEfGwWHwCREsBa41
    pYGjkaVCid1Rd3Ri

    • Fasse die obere Abdeckhaube an den Seiten an und hebe sie hoch.

    • Die Haube ist noch mit einem Kabel und einem Schlauch angeschlossen.

    • Ziehe den Silikonschlauch ab.

    Anleitung ist super , habe jetzt nur so ein kleines Teil das mir beim Zusammenbau entgegen kam und ich sehe auf dem Foto nicht wo es hingehört. Kann leider kein Foto einstellen

    Petra Modi -

    Das geht so: https://de.ifixit.com/Anleitung/Bilder+z...

    VauWeh -

  9. hJ6DfHrgLkmWILiU

    • Fädle das Kabel zum Wasserstandssensor aus seinen Halterungen aus.

    • Ziehe vorsichtig den Stecker am Wasserstandssensor ab.

    • Die Haube ist frei und kann entfernt werden.

    How do I set the gears for the brew group . There is an arrow on the big ring gear

    Jorge Santana -

    For Saeco Magic:

    Saeco Royal Zahnrad im Getriebe austauschen Step 22

    When installing, insert the big gear so that the zero mark points to the axis of the other gear. I think it´s similar for the Minuto.

    VauWeh -

    Tip top… Super Anleitung. Alles ab und wieder dran bekommen. Jetzt läuft sie wieder. Geld gespart :-)

    Jan Engelmann -

    Super Anleitung. Bei mir musste nur das Displaykabel gereinigt und neu eingesteckt werden. Danach lief das Display wieder.

    Vielen Dank

    Marc Hültenschmidt -

    Bonjour, A la suite d'une panne (1)... problème de pompe, j'ai complètement démonté ma Minuto HD8761. Au remontage je ne retrouve pas comment connecter le cable du capteur de niveau d'eau. Il se termine dans un étui. Pouvez-vous m'aider?

    Destouches -

    Le connecteur blanc est enfiché sur le circuit imprimé, comme indiqué sur la photo à l'étape neuf.

    VauWeh -

    Je comprends, sur ma machine le seul connecteur blanc déconnecté est celui que j'ai re-enfiché à côté de la tresse sur le board sous le tableau de commande (est-ce que ce pourrait être celui-là?).

    Par contre j'ai 3 fils noirs venant de la carte mère. Ils se terminent par un petit connecteur blanc enfiché sur une sorte de mini circuit imprimé dans un cache bakélite; Sur le capteur de niveau d'eau il y a une sorte d'étrier de protection clippé.

    Dommage que je ne puisse mettre une photo !

    Destouches -

    Malheureusement, je ne vois pas bien le problème. Peut-être que cette belle vidéo vous aidera

    https://youtu.be/TDjJ09cWPhU

    VauWeh -

    Merci, Bien expliqué et en enchainement beaucoup d'autres tutos pour la même machine.

    Les vidéos s'arrêtant aux parties mécaniques je n'ai pas encore vu les connexions à cette carte sous le tableau de bord. Elles me permettraient de vérifier si je ne me suis pas trompé et inversé le branchement avec le capteur.

    Je crois que je vais repartir de zéro en démontant complètement dans l'espoir de trouver le bon ordonnancement.

    Note :

    J'ai remplacé le convoyeur de café (cassé) et la petite pompe (bouchée) en commandant chez : mespiecesdetachees.com

    Livraison rapide

    Destouches -

    Suite. Effectivement, les 3 fils se terminant dans un cache sont ceux du capteur du moulin à café - je n'ai plus la clé et erreur 1. Et j'avais mal connecté les 3 fils du capteur de niveau d'eau.

    La machine pompe, chauffe, distribue de l'eau chaude par la buse latérale, re-chauffe, se met en attente d'instruction, mout à la commande, envoie une dose dans le breweur mais distribue l'eau chaude par la buse eau chaude.... pas de café malgré le remplacement du solénoïde !!?

    Destouches -

    Difficile à dire si on ne le voit pas. Peut-être que les tuyaux de l'électrovanne sont inversés ?

    VauWeh -

    Bonjour,

    J'ai remplacé l'électrovalve tel qu'était la précédente avec un repère pour la borne + ! Normalement cela ne devrait pas poser problème.

    Par ailleurs, j'ai vu sur une video, que je dois retrouver en les repassant en revue , que s'il y avait une obstruction cela pouvait créer un bypass et faire que l'eau chaude sorte par la buse du creamer au lieu de celle du café. Peut-être là le problème.

    Puisque j'y suis je voudrais en profiter pour changer tous les joints toriques.... où les trouver ? Sauf ceux du percolateur qui est neuf.

    Destouches -

    En Allemagne, il y a quelques revendeurs, (ils expédient certainement aussi), par exemple :

    https://www.juraprofi.de/Ersatzteile-fue...

    https://komtra.de/jura-ersatzteile/jura-...

    VauWeh -

    Bonjour ou bonsoir,

    update : Donc j'ai remplacé :

    le convoyeur de café cassé,

    l'électro-valve,

    les joints toriques et la pipette de groupe café (chez mapalga.fr),

    et dernièrement la pompe après qu'elle ait fait bcp de bruit et panne avec, en rouge la clé à fourche et 1.

    J'ai remonté le tout et, en nettoyage comme en distribution café, l'eau chaude sort par le mousseur.

    Si je l'obstrue, l'eau est alors distribuée au percolateur.

    j'ai vérifié le circuit entre l'électro-valve et le percolateur. Rien ne me parait obstrué.

    En inversant le branchement de l'électro-valve rien ne change.

    Alors quid ?

    Destouches -

    Ouf, c'est difficile. Sans voir la machine, je n'ai aucune idée, je suis désolé.

    VauWeh -

    @phildest je vous conseille de poser votre question directement sur le Forum pour atteindre le plus de monde possible ! Voici quelques tuyaux pour obtenir les meilleures réponses possibles. Bon diagnostic et bonne réparation !

    Claire Miesch -

    Problème résolu :

    - Voir mon commentaire du 22 juin -

    Je me suis assuré que le trajet électro-valve - percolateur n'était pas obstrué. Faisant cela je me suis aperçu que lors du remplacement de l'électro-valve j'avais inversé le rebranchement des tubes en observant la petite flèche du sens de circulation de l'eau sur la pièce en laiton.

    Remontage... tout fonctionne à la perfection !

    Destouches -

    Félicitations pour la réussite de la réparation.

    VauWeh -

    Kann man dich irgendwie per Mail oder Telegramm erreichen? Ich habe ein Problem mit dem Gerät, was nirgends beschrieben ist und hoffe du könntest mir evtl. helfen.

    bazoo -

    Grundsätzlich ja, aber stelle doch erst mal die Frage öffentlich auf dieser Seite

    [[Topic:Saeco Minuto#Saeco Minuto Reparatur]]

    unter Support, dann haben viele Menschen etwas davon. Dann sehen wir weiter.

    VauWeh -

  10. nT3HtdXaEGnUIHRJ
    nT3HtdXaEGnUIHRJ
    bclJTYfMqhMJbKPV

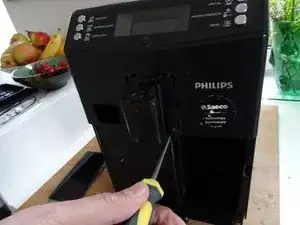

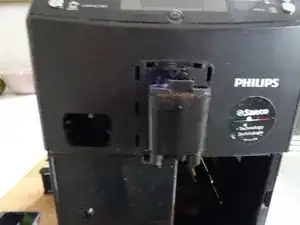

    • Drehe die Torx T10 Schraube am unteren Rand des Kaffeeauslaufs heraus.

  11. nBNdgxrnKfwCNLnS
    nBNdgxrnKfwCNLnS
    pZXhIWKA1j42LHnR

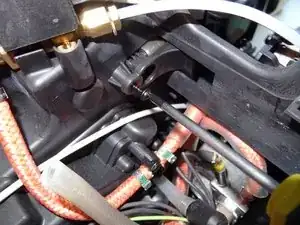

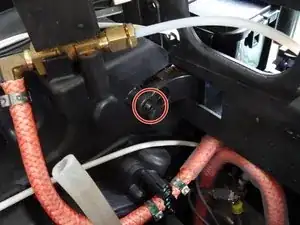

    • Drehe die Torx T10 Schraube heraus, die den Kaffeeauslaufverteiler innen festhält.

    • Diese Schraube ist etwas schwer zugänglich. Du benötigst einen kurzen Schraubendreher oder einen flexiblen Antrieb.

  12. hNBYhtCRMMNMZBWl

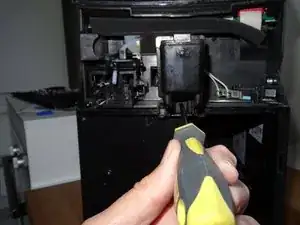

    • Drehe die Torx T10 Schrauben unten am Kaffeeauslauf heraus.

  13. grnU4LpHdJjXeKfr

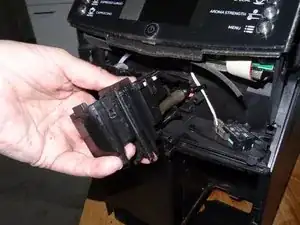

    • Hebe den Kaffeeauslauf heraus. Er klemmt vielleicht ein bisschen.

  14. 6PVWgCtEgbJRoRxR

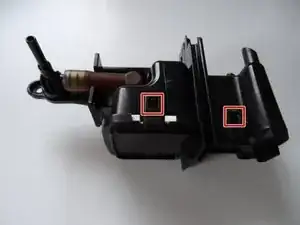

    • Auf jeder Seite des Kaffeeauslaufs befinden sich zwei Laschen und Rasten, die das Oberteil und das Unterteil zusammenhaltenhalten.

    • Drücke die Laschen mit einem stumpfen Werkzeug hoch und löse alle vier Rasten.

    • Trenne die beiden Hälften des Kaffeeauslaufs.

    • Zwischen ihnen befindet sich eine weiße Silikondichtung. Achte darauf, dass sie nicht zerreißt oder verloren geht. Achte beim Zusammenbau darauf, dass sie richtig sitzt.

    ... auch HIER fehlt spätestens ergänzende Info zur chronologisch logischen FRAGE :

    WELCHE Modell bezogen passenden Dichtungs-Angebote zu welchem Bauteil - bestenfalls GLEICH ein KOMPLETTES "Dichtungs-SET" - könnte man(n) hier als rein assi... assimilierten Affility-Link implem... plemm... plemmentieren / empfehlen ???

    => soooweit TOP BLOG Arbeit im Bemühen um recycelt rebound refurnished "Back to the Roots" DiY Manual von ... Mehr davon !!!

    (nutze nur noch smart altes Bakalit-Phone ohne [x] "Legitim Berechtigte" Cookie Technologien)

    Pisa-KiTa Player -

  15. kowwUJJguOZOf3qP
    kowwUJJguOZOf3qP
    TQBnFE5T2UJliFZn
    bNkVDPAiiJpbUsRd

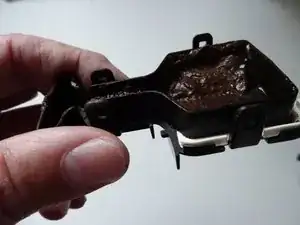

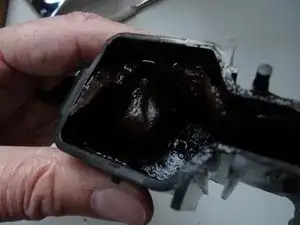

    • Dieser Auslauf war zentimeterdick mit Kaffeefett verschmutzt!

    • Reinige alles gut oder ersetze den Kaffeeauslauf durch einen neuen.

    • Inzwischen gibt es einen empfehlenswerten Umbaukit, der nicht mehr so stark verschmutzt: Saeco Minuto Kaffeeauslauf V2 Umbau Kit 421941309991

    perfekt,tolle video

    Petr Obdrzalek -

    Danke für die perfekte Anleitung. Hat alles super funktioniert. Ich habe nur das Kabel der Wasseranzeige nicht entfernt. Nur vorsichtig die Haube daneben gelegt. Hat auch funktioniert.

    Udo Groß -

    Awesome guide . My model was slightly different. Still worked like a charm. And by the way, eeeewwwww.

    :D

    vosvuur bijdehand -

    Hat perfekt funktioniert. Wollte meine Maschine schon entsorgen, da sie schon einige Jahre alt ist. Aber jetzt läuft sie wieder wie schon lange nicht mehr. Viele. Dank!!

    Gert Friedrich -

    So soll es sein. Die Dinger sind wie Flugzeuge: laufen ewig, wenn man defekte Teile tauscht. Grüße.

    VauWeh -

    Thanks a lot!! I've had one tube blocked. Its working now. Thanks again

    Andrew Wish -

    Thank you for your excellent guide. One must of course accept that there are product variations so the exact number of screws may differ. You might include a few tips - ensure that your keep screws in groups for later assembly; take care to identify any parts that come loose during disassembly - for example springs or seals; take the opportunity to tighten all screws when you undertake a major service such as this one; block off apertures when you begin to insert screws; have a pair of tweezers to hand.

    Michael -

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.

Tinte & Feder

VauWeh

Mitglied seit: 19/10/15

168076 Reputation

16 Kommentare

Es gibt mittlerweile einen Umbausatz der dieses eklige Kaffeelabyrinth was u.a. auch in der Incanto HD Reihe verbaut ist ersetzt .

Saeco Minuto Kaffeeauslauf V2 Umbau Kit 421941309991

Richard -

Guter Hinweis! Sollte man auf jeden Fall verwenden.

VauWeh -

Vielen Dank, dank der bebilderten guten Beschreibung läuft meine Maschine wieder normal. Davor kam der Kaffee verzögert und tropfte nach…

durofb -

I had to remove 1 extra screw because i had different hot water output for tea. This was protected by a little cap; remove the round cap and then unscrew the bolt and pull out the hot water pipe for tea.

Henry Doornekamp -

Thanks so much, excellent instructions. There was so much crap in the spout and now I'm making beautiful coffee again.

Peter Cleary -

Vielen Dank für diese gute, sehr gut nachvollziehbare Anleitung. Hierdurch konnte ich “das Leben meiner Frau retten”, denn ohne Kaffee geht's nicht

sascha.teroerde -

Freut mich! Hoch die Tassen.

VauWeh -

Hallo VauWeh, wir haben in der Vergangenheit gemeinsam an Anleitungen zu Kaffeemaschinen gearbeitet. Jetzt habe ich ein täglich geöffnetes Repair Café gegründet und wir brauchen noch etwas Online Ermutigung. Möchtest Du nicht unserem Team beitreten und unsere Online Aktivitäten etwas ankurbeln? GlG, jana° (sorry fand keinen anderen Weg mit Dir Kontakt aufzunehmen). https://de.ifixit.com/Team/39792/Share+&...

jana° -

Grossartige Anleitung, tausend Dank! Die Auslaufdüsen sprudeln wieder wie beim Kauf, wir sind happy :))

Stalder -

Thanks a lot!! I've had one tube blocked. Its working now. Thanks again ?

Andrew Wish -

Super Anleitung, hat alles wunderbar geklappt!

s0m -

Ich hab jetzt 2x hintereinander unsere Saeco Minuto zerlegt (Dank dieser Anleitung ging es ganz gut). Beim ersten Mal fehlten mir noch Ersatzteile. Beim 2. Mal hab ich auch das Mahlwerk zerlegt und gereinigt und für den KAFFEEAUSLAUF den Umbaukit eingebaut.

Was mich bei dem ganzen verunsicherte ist, daß jedes mal danach sich das Geräusch beim Mahlvorgang änderte, lauter und dumpfer wurde. Jetzt bin ich mir nicht sicher ob ich da evtl. was falsch zusammensetzte.

Der untere weiße Gummi im Kaffee- Mahlfach ist etwas spröde geworden und hab ihn mit Slikonöl eingepflegt. Das Mahlwerk ist ja nur mit einer Schraube neben der Mahlgrad- Einstellung befestigt und der Motor hängt locker in 2 Zapfen. Wir herum muss die Feder unter dem Mahlwerk eingesetzt werden?

bodobob -

Sehr gute, leicht verständliche Schritt für Schritt Anleitung! Überhaupt die Dokumentation mit den Fotos ist Top !!!!

Suuuper!

Hat perfekt funktioniert!!

Ich besitze die Saeco/Philips HD 8831 ist anscheinend identisch mit der Minuto :-)

Erich Roßmann -

Hi Leute

Ich bin sehr beeindruckt von diesen Bildern. Sehr gut gemacht und erklärt. Hat alles sehr gut geklappt.

DANKE FÜR DIE GUTE ERKLÄRUNG

mario.messing -

Freut mich, gerne geschehen!

VauWeh -

Excellent instructions, huge help, thank you

Chris Upfold -
