Saeco Minuto Pumpe tauschen

Schritt 1

Ziehe den Netzstecker!
Entferne den Wasserbehälter.
Entferne alle Kaffeebohnen.
Hole die Brühgruppe heraus.
Entferne die Abtropfschale mit dem Tresterbehälter.

Ich habe alles gemacht was sie gesagt haben nur habe ich jetzt ein Problem ich habe ein Teil das ist eine Sprung Feder und ein Knopf wenn Mann es hinstellt sieht es aus wie ein Leuchtturm wo kommt das hin ?????

tamaraleandrolina -

Kann's mir nicht vorstellen. Müsste ein Foto davon sehen.

VauWeh -

= TOP "BILD" Anleitung - doch leider FEHLT AUCH HIER einleitend - spätestens unter Absatz "Reinigung" - wie leider allzuoft er-googelt die ergänzende Info zur FRAGE :

WELCHE ALTERNATIVE könnte man(n) bei verstopftem Kaffeeauslauf der nur noch tröpfelt, anstelle teurer Entfettungs- Reinigungstabletten nehmen => Alternative Hausmittel = Pfeifenreiniger getränkt mit ... ? Petroleum, Spiritus, etc. etc. .... !? ODER gleich Ki & iT dumm programmiert verblödend getextet [x] "Lösungsmittel" wie Benzin in ... ? rein schütten > [x] "Reinigungsprogramm" KLICK + "Doppel-WUMS" !?

Pisa-KiTa Player -

Naja, wenn er so wie hier gezeigt gereinigt wird, nix davon. Pfeifenreiniger ginge schon, wohl nicht auf Dauer. Sehr empfehlenswert ist der Austausch durch das neuere System.

Saeco Minuto Kaffeeauslauf V2 Umbau Kit 421941309991

Keine Chemie...

VauWeh -

@VW ;-) DANKE => ...hatte grade mal wieder wie allzuoft mit Ki & iT Logik zu kämpfen, nachdem dumm programmierte "Registrierungs-Formular-Vorlage" NICHT REA USABILITY unterscheiden kann zw.

1.) "Name" = ... ? Kto.-Name od. Profilname !? +

2.) "Persönl. Nutzername" = ... ? Kto.-Name od. Profilname !?

Was dazu führte, daß mein "Klarname" im gesendeten "Kommentar" ÖFFENTLICH angezeigt wurde - ergo : [x] Zurück zu LOS - andere [x] "Profil bearbeiten" Monopoly Card gezogen und das ganze umgedreht - was den nächten DaU Fehler verursachte ... dumm, dümmer - KiTa Klötzchen-Architektur 2.0 ;-)

Aber "LOGIK" + Germanistik ist nicht jedem verkifften "Bit & Byt Puzzler's" Ding !?

=>> DIESER "KOM." kann v. KiTa 2,0L Suppenkoch Support [x] Deleted - werden !!!

Greetz from honory "ConstructorsCareCenter" Developers Help

Pisa-KiTa Player -

Schritt 2

Heble mit einem Plastiköffnungswerkzeug am unteren Rand der verchromten Abdeckung am Kaffeeauslauf. Diese Abdeckung sitzt oft sehr fest und man muss kräftig hebeln und hoffen, dass das Teil nicht bricht.
Wenn der untere Rand gelöst ist, kannst du am seitlichen Rand weiterhebeln, bis die Chromabdeckung endlich ganz frei kommt.

Schritt 3

Entferne die Torx T10 Schraube am oberen Rand des Kaffeeauslaufs.

Schritt 4

Hebe die schwarze Abdeckung über dem Kaffeeauslauf weg. Dabei gehen auch die verschieblichen Düsen mit ab.

Ich habe eine HD8844. Hier lässt sich der Schritt nicht durchführen. Etwaig blockiert das Gelenk des (abmontierten) Espresso/Coffee Hebels. Irgendwelche Ideen wie man weiter vorgehen kann?

s.ruso - 22/12/19

Bei mir das selbe Problem. Wie würde es gelöst?

atze0705 - 21/11/20

Wie ich unten schon geschrieben habe, sind hier ein paar Bilder. Man muss die Plastikhülsen der Lagerung rauskriegen, ich hatte allerdings bisher noch kein solches Gerät zur Reparatur.

VauWeh - 21/11/20

Hi, you need to insert a screw driver or a thin tool on the side of the vertical sliding part, between the sliding part and the casing . Inn order to disengage the vertical sliding part from the casing,do it on the each side.

Matthieu Droeller - 10/03/20

then you need to remove the handle mecanism by unscrewing the 2 for 10 on the axle of the handle. Then rotate the handle on the horizontal position and pull it horizontally.

Remove by pulling out the plastic part from where you unscrewed the axle screw (x2).

Then the entire casing can be slided up and removed

Matthieu Droeller - 10/03/20

Can you please add a picture of how to remove the handle mechanics because I can not find any additional screws to remove and I I am stuck!

Hope Williams - 28/03/20

My machine is the same as this but has the lever to change pressure for coffee or espresso, how does this lever come off? Please

Anthony Battista - 26/04/20

Perhaps here?

VauWeh - 26/04/20

Schritt 5

Drehe die beiden Torx T10 Schrauben links und rechts am unteren Rand des Kaffeeauslaufs heraus.
Ziehe den Heißwasserauslauf ab.

Wie löst man den Heißwasserauslauf (gelb hervorgehoben)?

Ich bin an diesem Punkt gestoppt und kann nicht weitermachen.

Danke

and74pol - 15/03/21

Es gibt möglicherweise verschiedene Versionen. Bei dem hier konnte man ihn einfach (kräftig) abziehen. Schau l, ob noch eine Schraube dran ist, glaube ich aber nicht.

VauWeh - 15/03/21

Zitat:

...Um die Heißwasserdüse herauszuziehen musste ich am Gehäuse einen Kunststoffring lösen, dahinter war noch eine T 10 Schraube verborgen…

Mechatronix

27.10.2020

VauWeh - 15/03/21

Um den Ring zu lösen mit kl Schlitzschraubendreher direkt unter dem Rohr die Kunstoffscheibe nach vorne abhebeln.Dann Schraube lösen und Auslauf abziehen.

Günter Thomas -

Schritt 6

Drehe die Torx T20 Schraube am Fingerschutz der Mühle heraus. Hebe den Fingerschutz heraus.
Wenn die Schrauben mit Kaffeeresten zugedeckt sind, musst du sie erst mit einer Nadel und einem Staubsauger freilegen.
Drehe die drei Torx T10 Schrauben im Bohnenbehälter heraus.

Wie bekommt man die Kappe von der mahlgrad Einstellung ab? Rohe Gewalt?

Robert Schultz -

Ist da eine Kappe? Da schaut doch nur der gelbe Sechskant raus?

VauWeh -

Du hast das ja gelöst, kannst du es noch kurz beschreiben?

VauWeh -

Das gleiche Problem mit der Kappe für die mahlgradeinstellung habe ich auch. Ich traue mich nicht, mit Gewalt daran zu ziehen. Weiß einer eine Lösung?

Bärbel.Krüger -

Ich muss nochmals fragen: da ist doch nur der gelbe Sechskant? Der bleibt einfach stehen, da ist keine Kappe?!

VauWeh -

Meine Maschine ist von 12/2017. Da hat man für die Einstellung auf dem sechskant eine Drehknopf drauf gesteckt. Damit es wohl einfacher ist.

Bärbel.Krüger -

Ich würde gerne ein Foto zu meiner Frage einstellen, es funktioniert leider nicht.

Bärbel.Krüger -

Wusste ich bisher noch nicht.

Du kannst die Frage unter "Support" hier stellen und auch ein Foto einfügen. Vielleicht kennt jemand ein Video davon?

VauWeh -

Schritt 7

Drehe die drei Torx T10 Schrauben unter dem Wasserbehälter heraus.

Schritt 8

Fasse die obere Abdeckhaube an den Seiten an und hebe sie hoch.
Die Haube ist noch mit einem Kabel und einem Schlauch angeschlossen.
Ziehe den Silikonschlauch ab.

Anleitung ist super , habe jetzt nur so ein kleines Teil das mir beim Zusammenbau entgegen kam und ich sehe auf dem Foto nicht wo es hingehört. Kann leider kein Foto einstellen

Petra Modi -

Das geht so: https://de.ifixit.com/Anleitung/Bilder+z...

VauWeh -

Schritt 9

Fädle das Kabel zum Wasserstandssensor aus seinen Halterungen aus.
Ziehe vorsichtig den Stecker am Wasserstandssensor ab.
Die Haube ist frei und kann entfernt werden.

How do I set the gears for the brew group . There is an arrow on the big ring gear

Jorge Santana - 28/09/19

For Saeco Magic:

Saeco Royal Zahnrad im Getriebe austauschen Step 22

When installing, insert the big gear so that the zero mark points to the axis of the other gear. I think it´s similar for the Minuto.

VauWeh - 28/09/19

Tip top… Super Anleitung. Alles ab und wieder dran bekommen. Jetzt läuft sie wieder. Geld gespart :-)

Jan Engelmann - 02/09/20

Super Anleitung. Bei mir musste nur das Displaykabel gereinigt und neu eingesteckt werden. Danach lief das Display wieder.

Vielen Dank

Marc Hültenschmidt -

Bonjour, A la suite d'une panne (1)... problème de pompe, j'ai complètement démonté ma Minuto HD8761. Au remontage je ne retrouve pas comment connecter le cable du capteur de niveau d'eau. Il se termine dans un étui. Pouvez-vous m'aider?

Destouches -

Le connecteur blanc est enfiché sur le circuit imprimé, comme indiqué sur la photo à l'étape neuf.

VauWeh -

Je comprends, sur ma machine le seul connecteur blanc déconnecté est celui que j'ai re-enfiché à côté de la tresse sur le board sous le tableau de commande (est-ce que ce pourrait être celui-là?).

Par contre j'ai 3 fils noirs venant de la carte mère. Ils se terminent par un petit connecteur blanc enfiché sur une sorte de mini circuit imprimé dans un cache bakélite; Sur le capteur de niveau d'eau il y a une sorte d'étrier de protection clippé.

Dommage que je ne puisse mettre une photo !

Destouches -

Malheureusement, je ne vois pas bien le problème. Peut-être que cette belle vidéo vous aidera

https://youtu.be/TDjJ09cWPhU

VauWeh -

Merci, Bien expliqué et en enchainement beaucoup d'autres tutos pour la même machine.

Les vidéos s'arrêtant aux parties mécaniques je n'ai pas encore vu les connexions à cette carte sous le tableau de bord. Elles me permettraient de vérifier si je ne me suis pas trompé et inversé le branchement avec le capteur.

Je crois que je vais repartir de zéro en démontant complètement dans l'espoir de trouver le bon ordonnancement.

Note :

J'ai remplacé le convoyeur de café (cassé) et la petite pompe (bouchée) en commandant chez : mespiecesdetachees.com

Livraison rapide

Destouches -

Suite. Effectivement, les 3 fils se terminant dans un cache sont ceux du capteur du moulin à café - je n'ai plus la clé et erreur 1. Et j'avais mal connecté les 3 fils du capteur de niveau d'eau.

La machine pompe, chauffe, distribue de l'eau chaude par la buse latérale, re-chauffe, se met en attente d'instruction, mout à la commande, envoie une dose dans le breweur mais distribue l'eau chaude par la buse eau chaude.... pas de café malgré le remplacement du solénoïde !!?

Destouches -

Difficile à dire si on ne le voit pas. Peut-être que les tuyaux de l'électrovanne sont inversés ?

VauWeh -

Bonjour,

J'ai remplacé l'électrovalve tel qu'était la précédente avec un repère pour la borne + ! Normalement cela ne devrait pas poser problème.

Par ailleurs, j'ai vu sur une video, que je dois retrouver en les repassant en revue , que s'il y avait une obstruction cela pouvait créer un bypass et faire que l'eau chaude sorte par la buse du creamer au lieu de celle du café. Peut-être là le problème.

Puisque j'y suis je voudrais en profiter pour changer tous les joints toriques.... où les trouver ? Sauf ceux du percolateur qui est neuf.

Destouches -

En Allemagne, il y a quelques revendeurs, (ils expédient certainement aussi), par exemple :

https://www.juraprofi.de/Ersatzteile-fue...

https://komtra.de/jura-ersatzteile/jura-...

VauWeh -

Bonjour ou bonsoir,

update : Donc j'ai remplacé :

le convoyeur de café cassé,

l'électro-valve,

les joints toriques et la pipette de groupe café (chez mapalga.fr),

et dernièrement la pompe après qu'elle ait fait bcp de bruit et panne avec, en rouge la clé à fourche et 1.

J'ai remonté le tout et, en nettoyage comme en distribution café, l'eau chaude sort par le mousseur.

Si je l'obstrue, l'eau est alors distribuée au percolateur.

j'ai vérifié le circuit entre l'électro-valve et le percolateur. Rien ne me parait obstrué.

En inversant le branchement de l'électro-valve rien ne change.

Alors quid ?

Destouches -

Ouf, c'est difficile. Sans voir la machine, je n'ai aucune idée, je suis désolé.

VauWeh -

@phildest je vous conseille de poser votre question directement sur le Forum pour atteindre le plus de monde possible ! Voici quelques tuyaux pour obtenir les meilleures réponses possibles. Bon diagnostic et bonne réparation !

Claire Miesch -

Problème résolu :

- Voir mon commentaire du 22 juin -

Je me suis assuré que le trajet électro-valve - percolateur n'était pas obstrué. Faisant cela je me suis aperçu que lors du remplacement de l'électro-valve j'avais inversé le rebranchement des tubes en observant la petite flèche du sens de circulation de l'eau sur la pièce en laiton.

Remontage... tout fonctionne à la perfection !

Destouches -

Félicitations pour la réussite de la réparation.

VauWeh -

Kann man dich irgendwie per Mail oder Telegramm erreichen? Ich habe ein Problem mit dem Gerät, was nirgends beschrieben ist und hoffe du könntest mir evtl. helfen.

bazoo -

Grundsätzlich ja, aber stelle doch erst mal die Frage öffentlich auf dieser Seite

[[Topic:Saeco Minuto#Saeco Minuto Reparatur]]

unter Support, dann haben viele Menschen etwas davon. Dann sehen wir weiter.

VauWeh -

Schritt 10

Öffne die Seitenklappe.
Drehe fünf Torx T10 Schrauben heraus.

Schritt 11

Drehe die Torx T10 Schraube oben am Mahlwerk heraus.

Schritt 12

Falls noch nicht geschehen: Drehe die mittlere Torx T10 Schraube unten am Kaffeeauslaufverteiler heraus.
Drehe die Torx T10 Schraube in der Mitte vorne links heraus.
Hebe die Seitenklappe nach oben heraus.

Schritt 13

Drehe die Torx T10 Schraube heraus, die den Kaffeeauslaufverteiler innen festhält.

Schritt 14

Hebe den Kaffeeauslaufverteiler heraus.
Der Kaffeeauslaufverteiler ist oft verschmutzt. Öffne ihn und reinige ihn gründlich.

Schritt 15

Nun sollte sich der innere Rahmen aus dem äußeren heben lassen. Bei manchen Modellen ist er noch mit anderen Schrauben befestigt.
Hebe den inneren Rahmen nach oben aus dem äußeren Gehäuse heraus. Eventuell klemmt es ein bisschen, hilf mit einem Plastikhebelwerkzeug nach.

Schritt 16

So sieht der innere Rahmen von drei Seiten aus. Alle Bauteile sind leicht erreichbar, insbesondere die Pumpe, das Flowmeter und der Erhitzer.

Schritt 17

Und so sieht das völlig entkernte äußere Gehäuse aus. Es kann nun gut gereinigt werden.

Schritt 18

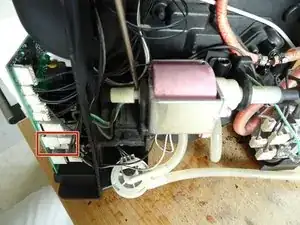

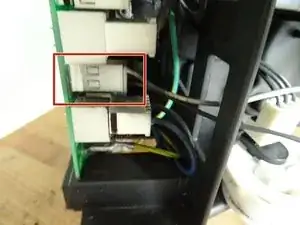

Ziehe den Stecker ab, mit dem die Pumpe an der Elektronik angeschlossen ist.

Schritt 19

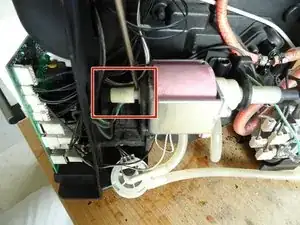

Schiebe den Wasserzulauf mit einem Flachschraubendreher auf der linken Seite von der Pumpe ab.
Hole die Pumpe aus der linken Gummihalterung heraus.

Schritt 20

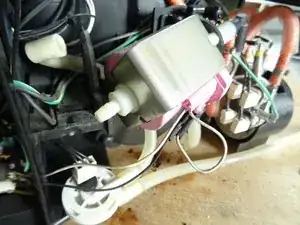

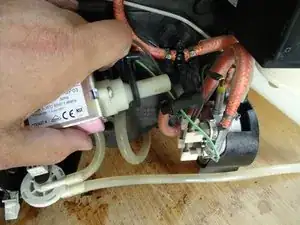

Lege die Kabel eng um die Pumpe und schraube sie aus dem Anschluss - dem Überdruckventil - auf der rechten Seite heraus.

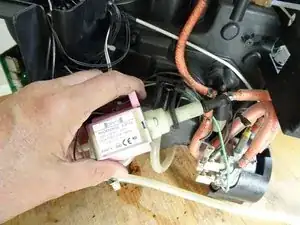

Hole die Pumpe aus der rechten Gummihalterung heraus.

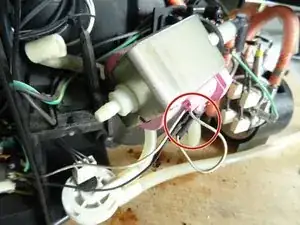

Wenn die Ersatzpumpe nicht mit einer Thermosicherung ausgestattet ist, musst du diese von der alten Pumpe abstecken und auf die neue übertragen. (im dritten Bild rot markiert)
