iPad 9 Touchscreen tauschen

Geschrieben von: Alex Diaz-Kokaisl

Kommentare: 5

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

45 Minuten - 3 Stunden

Einleitung

Diese Anleitung zeigt, wie der Touchscreen im iPad 9 WiFi ausgetauscht werden kann. Der Touchscreen besteht aus der vorderen Glasscheibe und der berührungsempfindlichen Schicht, das LCD ist nicht enthalten.

Hinweis: Diese Anleitung gilt nur für die WiFi-Version. Klicke hier für die LTE-Version.

Der Touch-ID-Sensor des Home Buttons ist mit dem Logic Board gekoppelt. Wenn du den Home Button austauschst, geht die Touch-ID Funktion verloren.

Sei sehr vorsichtig, wenn du den Akku mit einem Akkublocker isolierst. Die Akkukontakte können leicht beschädigt werden, was zu irreversiblen Schäden führen kann. Wenn du die Anleitung ohne Isolierung des Akkus durchführen möchtest, solltest du keine Metallwerkzeuge verwenden, es sei denn, dies ist unbedingt erforderlich (beispielsweise beim Entfernen von Schrauben), um einen Kurzschluss des Akkus und die Beschädigung empfindlicher Elektronikkomponenten zu vermeiden.

Einige Fotos in dieser Anleitung stammen von einem anderen Modell und können leichte optische Abweichungen aufweisen, die jedoch keinen Einfluss auf den Ablauf der Anleitung haben.

Werkzeuge

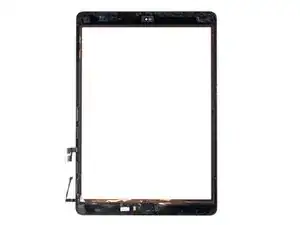

Ersatzteile

Schritt 1

Das iPad muss ausgeschaltet sein, bevor du mit der Reparatur beginnst.
Lege einen erwärmten iOpener zwei Minuten lang auf die linke Seitenkante des iPads.

Schritt 2

Mache dich mit den empfindlichen Stellen vertraut, an denen du nicht hebeln darfst, während der Kleber aufweicht:
Frontkamera
Antennen
Displaykabel
Helligkeitssensoren

Schritt 3

Wir haben die Anti-Clamp entwickelt, um das Öffnen von Geräten zu erleichtern. Die nächsten beiden Schritte zeigen, wie sie verwendet wird. Wenn du sie nicht benutzen willst, überspringe die nächsten zwei Schritte und folge einer anderen Methode.
Genaue Anweisungen für die Anti-Clamp findest du hier.
Drücke den blauen Griff zum Scharnier hin, um den Öffnungsmodus einzustellen.
Hebe das iPad so hoch, dass sich die Scharniere der Anti-Clamp über und unter dem Display befinden.
Bringe die Saugheber nahe an der linken Seitenkante des Displays an, einen auf der Vorderseite, den anderen auf der Rückseite.
Drücke die Saugheber auf den Oberflächen fest.
Wenn die Saugheber nicht gut auf den Flächen haften, dann klebe Paketband darüber.

Schritt 4

Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.
Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.
Achte darauf, dass sich die Saugheber weiterhin gegenüber stehen. Wenn sie sich nicht mehr gegenüber stehen, dann löse die Saugheber ein wenig ab und schiebe sie in die richtige Position.
Warte eine Minute, damit sich der Kleber allmählich ablösen kann und sich ein Spalt bilden kann.
Wenn der Spalt groß genug ist, dann setze ein Plektrum unter den Touchscreen ein.
Wenn es nicht gelingt, mit der Anti-Clamp einen ausreichend großen Spalt zu erzeugen, dann erwärme die Stelle nochmals und drehe den Griff eine halbe Umdrehung im Uhrzeigersinn weiter.
Drehe den Griff jeweils nicht mehr als eine halbe Umdrehung weiter und warte jedes Mal eine Minute lang. Gib der Anti-Clamp Zeit, ihre Arbeit zu erledigen.
Überspringe den nächsten Schritt.

Schritt 5

In diesem Schritt wird gezeigt, wie das iPad mit einem Saugheber geöffnet werden kann.
Wenn das Displayglas stark gesplittert ist, haftet der Saugheber vielleicht besser, wenn du es mit einer Lage von durchsichtigem Klebeband überdeckst. Du kannst auch anstelle eines Saughebers besonders starkes Klebeband verwenden. Wenn alles nicht hilft, dann klebe den Saugheber mit Sekundenkleber fest.
Wenn das Display so heiß ist, dass du es gerade noch anfassen kannst, dann befestige einen Saugheber am linken Displayrand, so nahe wie möglich an der Kante.
Hebe das Display mit dem Saugheber so weit hoch, bis ein kleiner Spalt zwischen dem Touchscreen und dem Rahmen entstanden ist.
Setze ein Plektrum in den eben erzeugten Spalt ein.

Schritt 6

Setze ein weiteres Plektrum in den Spalt ein.
Schiebe das Plektrum zum Auftrennen des Klebers zur unteren linken Ecke des iPads hin.
Lasse das Plektrum in der unteren linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
Es ist nicht schlimm, wenn das Plektrum durch den Touchscreen sichtbar wird — ziehe das Plektrum einfach wieder heraus. Das LCD sollte nicht beschädigt sein, allerdings kann das Glas mit Kleber verunreinigt sein, der sich nur schwer wieder entfernen lässt.

Schritt 7

Wenn das Plektrum stecken bleibt, dann "rolle" es an der Seite entlang und trenne so den Kleber auf.

Schritt 8

Schiebe das Plektrum zum Auftrennen des Klebers zur oberen linken Ecke des iPads hin.
Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 9

Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante des iPads.

Schritt 10

Rolle das Plektrum um die obere linke Ecke herum und trenne den Kleber auf.

Schritt 11

Schiebe das Plektrum an der Oberkante entlang, halte aber kurz vor der Frontkamera an.
Schiebe das Plektrum nicht über die Frontkamera weg, du könntest das Objektiv beschädigen. In den folgenden Schritten wird gezeigt, wie du das vermeiden kannst.

Schritt 12

Ziehe das Plektrum soweit heraus, bis nur noch die Spitze drin stecken bleibt.
Schiebe das Plektrum zum Auftrennen des Klebers oberhalb der Frontkamera entlang.
Lasse das Plektrum gleich rechts neben der Frontkamera stecken.

Schritt 13

Setze das Plektrum wieder ein und schiebe es es zum kompletten Auftrennen des Klebers zur rechten oberen Ecke des iPads hin.
Lasse das Plektrum in der rechten oberen Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 14

Lege einen erwärmten iOpener zwei Minuten lang auf die rechte Kante des iPads.

Schritt 15

Rolle das Plektrum zum Auftrennen des Klebers um die rechte Ecke herum.

Schritt 16

Setze ein weiteres Plektrum ein und schiebe es bis zur Mitte der rechten Seitenkante hin.
Die Displaykabel befinden sich etwa in der Mitte der Seitenkante, halte deswegen an, wenn du 7,5 cm von der Unterkante des iPads entfernt bist.

How many inches exactly?

Annika Faelker -

Schritt 17

Lege einen erwärmten iOpener zwei Minuten lang auf die Unterkante des iPads.

Schritt 18

Schiebe das Plektrum zum Auftrennen des Klebers zur unteren linken Ecke.
Rolle das Plektrum nicht ganz um die untere linke Ecke herum, du könntest die Antenne beschädigen.
Im dritten Bild siehst du, wo sich die Antenne unter dem Touchscreen befindet.
Lasse das Plektrum in der unteren linken Ecke stecken, bevor du mit dem nächsten Schritt weitermachst.

Schritt 19

Setze ein weiteres Plektrum in den eben erzeugten Spalt an der Unterkante des iPads ein.
Schiebe das Plektrum über die Antenne weg und halte kurz vor dem Home-Button an.
Schiebe das Plektrum nur in Richtung des Home-Buttons, nicht weg von ihm. Du könntest sonst die Antenne beschädigen.
Wenn es nötig sein sollte, mit dem Plektrum in diesem Bereich nochmals zu schneiden, dann ziehe es erst wieder heraus und setze es wieder in der unteren linken Ecke ein.
Lasse das Plektrum links vom Home-Button stecken.

Schritt 20

Setze ein weiteres Plektrum in den eben erzeugten Spalt ein.
Schiebe das Plektrum unter dem Home-Button zur unteren rechten Ecke hin, achte dabei darauf, dass sich nur seine Spitze zwischen dem Touchscreen und dem Rahmen befindet.

Schritt 21

Setze das Plektrum wieder ein und schiebe es zum kompletten Auftrennen des Klebers an der Unterkante zum Home-Button hin.
Schiebe das Plektrum nur in Richtung des Home-Buttons, nicht weg von ihm. Du könntest sonst die Antenne beschädigen.
Wenn es nötig sein sollte, mit dem Plektrum in diesem Bereich nochmals zu schneiden, dann ziehe es erst wieder heraus und setze es wieder in der unteren rechten Ecke ein.
Lasse das Plektrum rechts vom Home-Button stecken.

Schritt 22

Lege einen erwärmten iOpener zwei Minuten lang auf die rechte Kante des iPads.

Schritt 23

Sei bei diesem Schritt sehr vorsichtig. Lasse dir Zeit und sorge dafür, dass der Kleber heiß und weich ist. Achte darauf, dass der Kleber durch das Plektrum komplett aufgetrennt ist. Halte zwischendurch lieber einmal an und erwärme nochmals.
Verdrehe die beiden Plektren in den linken und rechten Ecken des iPads, um den Touchscreen etwas anzuheben, so dass sich der letzte Kleber löst.
Wenn das schwer geht, dann erwärme die Kanten nochmals und schneide den Kleber ein weiteres Mal mit einem Plektrum auf.

Schritt 24

Hebe den Touchscreen an der linken Seite hoch, bis sich der Kleber an der rechten Kante löst.
Berühre bei den folgenden Schritten nicht die Glasrückseite oder die Oberfläche des LCDs mit deinen Fingern. Fingerabdrücke sind nur sehr schwer zu beseitigen.

Schritt 25

Halte den Touchscreen fest und schiebe gleichzeitig ein Plektrum zwischen die beiden Touchscreenkabel, um auch den letzten Kleber aufzuschneiden.
Sei vorsichtig und beschädige nicht die beiden Touchscreenkabel mit dem Plektrum.

Schritt 26

Wenn der Kleber komplett aufgetrennt ist, dann öffne den Touchscreen wie ein Buch und lege ihn seitlich neben dem iPad ab.
Reinige beim Zusammenbau den Rahmen mit Isopropylakohol von allen Kleberresten - wenn du den Touchscreen wiederverwenden willst, ersetze den Kleber durch unsere passenden Klebestreifen oder vorgestanzte Klebefolie.
Denke beim Zusammenbau an die Displaykabel. Achte darauf, dass sie unter dem LCD ordentlich zusammen gefaltet sind, damit sie nicht beschädigt werden.

Schritt 27

Entferne mit einem Kreuzschlitzschraubendreher die vier 4,2 mm langen Schrauben, mit denen das LCD am Rahmen befestigt ist.
Entferne jegliches Klebeband, das die LCD-Schrauben verdeckt.
Achte während der gesamten Reparatur darauf, den Überblick über jede einzelne Schraube zu behalten und setze sie genau dort wieder ein, wo sie vorher war. Andernfalls könnte dein Gerät beschädigt werden.

In addition to these four screws, my iPad 9th Gen LCD was glued to each of the four corners with black silicone adhesive so be careful!. A quick search brought up this handy video: https://www.youtube.com/watch?v=ATCAYY75... which was most helpful in filling in the blanks!

Si Bob -

Schritt 28

Versuche nicht, das LCD-Display während dieses Schritts vollständig zu entfernen, da es immer noch mit mehreren Kabeln am Ende des Home-Buttons befestigt ist.
Hebe das LCD-Display nur am Ende der Frontkamera an.
Heble das LCD mit dem flachen Ende eines Spudgers gerade weit genug aus seiner Aussparung, um es mit deinen Fingern zu greifen.
Drehe das LCD-Display des iPads wie eine Seite in einem Buch um, hebe es in der Nähe der Kamera an und drehe es über das Home-Button-Ende des Rahmens.
Lege das LCD-Display auf eine saubere, weiche und fusselfreie Oberfläche, um Zugang an die Displaykabel heranzukommen.

Schritt 29

Entferne mit einem Kreuzschlitzschraubendreher die 2,3 mm lange Schraube, mit der der Akkustecker am Logic Board befestigt ist.

Schritt 30

Diese Fotos zeigen, wie der Akkuanschluss unter dem Logic Board aussieht. Verwende diese Fotos als Referenz, während du den Akku sicher abklemmen.
Beachte, dass der Akkuanschluss freitragende Federn auf dem Logic Board hat, die gegen die Akkukontaktpads drücken. Da sowohl das Logic Board als auch der Akku verklebt sind, musst du etwas Dünnes und Flexibles zwischen die Kontaktpunkte schieben, um den Akku zu trennen.

Schritt 31

Beachte genau die Anleitung, wenn du die Akku mit einem sogenannten „Akku-Blocker“ isolierst. Die Akkukontakte können leicht verbogen oder abgebrochen werden, was zu irreversiblen Schäden führt.
Achte darauf, dass das iFixit-Logo auf dem Akku-Blocker nach oben zeigt.
Schiebe den Akku-Blocker in einem 35-Grad-Winkel unter den Akkuanschluss des Logic Boards.
Schiebe den Akku-Blocker nicht mit übermäßiger Kraft unter den Stecker. Wenn du Schwierigkeiten hast, den Akku-Blocker unter dem Logic Board anzubringen, kannst du versuchen, stattdessen eine Spielkarte zu verwenden, um diesen Akku zu trennen.
Der Akku-Blocker oder die Spielkarte sollte idealerweise unter die Logikplatine gleiten, ohne auf irgendwelche Hindernisse zu stoßen. Nach dem Einsetzen sollte er in einem Winkel von etwa 15 Grad aufliegen.
Lasse den Akku-Blocker in der Position während der Reparatur.

Schritt 32

Entferne mit einem Kreuzschlitzschraubendreher die drei 1,4 mm langen Schrauben, mit denen die Halterung des Displaykabels befestigt ist.

Schritt 33

Entferne die Displaykabelhalterung.

Schritt 34

Um Steckverbinder wie diesen wieder anzubringen, bringe ihn in die richtige Position und drücke dann vorsichtig auf eine Seite, bis er dort einrastet. Wiederhole das auf der anderen Seite. Drücke nicht auf die Mitte. Wenn der Steckverbinder nicht in der richtigen Position ist, können die Pins verbogen werden, was zu irreparablen Schäden führt.
Heble den Pressverbinder des LCD-Kabels mit dem flachen Ende eines Spudgers hoch und löse ihn ab.

Schritt 35

Entferne das LCD-Display vollständig und lege es mit der Vorderseite nach unten auf eine saubere, weiche und fusselfreie Oberfläche.

Schritt 36

Benutze eine Pinzette, um das Klebeband, das den ZIF-Stecker des Home Button Kabels bedeckt, abzuziehen.

Schritt 37

Benutze einen Spudger, ein Opening Tool oder deinen Fingernagel, um den kleinen, mit einem Scharnier ausgestatteten Sicherungsbügel am ZIF-Stecker des Home Button Kabels hochzuheben.

Schritt 38

Benutze eine Pinzette, um das Home Button Flachbandkabel gerade aus dem ZIF-Stecker herauszuziehen.

Schritt 39

Benutze das flache Ende eines Spudgers, um die beiden Druckstecker der Touchscreen-Kabel hochzuhebeln und abzutrennen.
Um zu vermeiden, dass dein iPad beschädigt wird, darfst du nur an den Steckern selbst hebeln und auf keinen Fall am Anschluss auf dem Logic Board.

Schritt 40

Benutze das flache Ende eines Spudgers, um den Puffer-Block in der Nähe der unteren rechten Ecke der iPads zu entfernen.
Achte darauf, dass du das Home Button Flachbandkabel dabei nicht beschädigst.
Entferne den Puffer-Block.

Schritt 41

Das Kabel des Home Button ist leicht festgeklebt.
Benutze ein Pinzette, um das Kabel vom Rahmen abzuziehen.

Schritt 42

Entferne das Front Panel.
Benutze ein Plektrum, um den restlichen Kleber zu durchtrennen, mit dem die Front Panel Einheit eventuell noch am Rahmen festgeklebt ist.
Solltest du Probleme mit so genannten "Ghost" oder "Phantom" Touch Problemen haben kann es helfen eine dünne Schicht Isolierband, wie Polyimide-Klebeband an den markierten Bereichen auf der Rückseite des Panels anzubringen. Bei iFixit Ersatz-Touchscreens ist dies nicht nötig, da sie bereits damit ausgestattet sein sollten.
Ohne diese Isolation kann es passieren das die Stellen des Touchscreens mit anderen Komponenten in Berührung kommen. Dies sorgt dann für Touch-Input Fehlfunktionen.
Die Isolation ist nicht sichtbar und unterscheidet sich von den Staub-Schutzstreifen aus Schaumstoff, die in vielen iPads zu finden sind.
Entferne beim Zusammenbau vor dem Einbau eines Displays alle Klebstoffreste vom iPad und reinige die Klebestellen mit hochkonzentriertem Isopropylalkohol (90 % oder mehr) und einem fusselfreien Tuch. So wird sichergestellt, dass alles gut für den neuen Klebstoff vorbereitet ist und er richtig haftet.
Teste die Funktionen deines Pads und bringe vorgestanzte Klebestreifen auf der Rückseite des Displays an (benutze dazu unsere entsprechende Anleitung) und versiegle dann wieder das Gerät.

Schritt 43

Das Kabel zum Home Button ist leicht festgeklebt.
Löse das Home Button Kabel mit den Fingern von der Rückseite des Frontpanels ab.

Schritt 44

Setze ein Plektrum unter das Kabel zum Home Button.
Schiebe das Plektrum vorwärts und trenne den Kleber auf, mit dem das Home Button Kabel am Frontpanel festgeklebt ist.
Wenn sich der Kleber nicht leicht auftrennen lässt, dann schiebe das Plektrum nicht mit Gewalt weiter. Erwärme das Kabel ein wenig mit einem iOpener oder einem Haartrockner, um den Kleber aufzuweichen.
Schiebe das Plektrum bis zur Halterung des Home Buttons.

Schritt 45

Schiebe das Plektrum unter das obere Ende des Home Button Kabels, bis sich der Metallkontakt von der Home Button Halterung löst.

Schritt 46

Lege einen erwärmten iOpener dreißig Sekunden lang auf die Halterung des Home Buttons.

Schritt 47

Heble die Halterung des Home Buttons mit einem Öffnungswerkzeug vom Frontpanel ab.
Wenn die Halterung des Home Buttons verbogen wird, kann es sein, dass der Home Button später nicht mehr richtig klickt.
Wenn sich die Halterung biegt, bevor sie abspringt, dann tröpfle etwas hochkonzentrierten Isopropylakohol (mindestens 90%ig) an die Stellen, wo sie befestigt ist.

Schritt 48

Entferne die Halterung des Home Buttons.
Klebe beim Zusammenbau die Halterung mit hochfestem Kleber, wie z.B. E6000 wieder am Frontpanel an.

Schritt 49

Drücke den Home Button mit den Fingern von der Vorderseite her durch das Frontpanel, bis er sich aus seiner Klebeverbindung löst.
Drücke behutsam. Der Kleber befindet sich auf einer empfindlichen Dichtung, die leicht reißen kann.

Schritt 50

Entferne die Home Button Baugruppe.
Beim Zusammenbau musst du die Dichtung des Home Buttons auf das neue Frontpanel oder den neuen Home Button übertragen.
Wenn das neue Panel keinen Distanzring hat, musst du den bisherigen ebenfalls übertragen.
Teste, wenn möglich, dein iPad ausgiebig, bevor du es wieder zusammenklebst.

Schritt 51

Der Touchscreen verbleibt.

Without the button though, if you moved the button over to the new digitizer.

Chris Byers -

Abschluss

Um dein Gerät wieder zusammenzubauen, befolge diese Anweisungen in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.
