iPad Pro (11 Zoll, 2. Generation) Logic Board tauschen

Ziehe die Stecker an allen Kabeln ab und schalte das iPad komplett aus.

Kameramodul und Helligkeitssensoren

Displaykabel

Magnete am Display

Ränder des LCDs

Lege einen heißen iOpener zwei Minuten lang auf die rechte Displaykante.

Drücke den blauen Griff zum Scharnier hin, um aus den Öffnungsmodus zu deaktivieren.

Hebe das iPad so hoch, dass sich die Arme der Anti-Clamp über und unter dem Display befinden.

Bringe die Saugheber nahe an der rechten Seitenkante des iPads an, einen auf der Vorderseite, den anderen auf der Rückseite.

Drücke die Saugheber auf den Oberflächen fest.

Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.

Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.

Warte eine Minute, damit sich der Kleber allmählich ablösen und sich ein Spalt bilden kann.

Wenn der Spalt groß genug ist, dann setze ein Plektrum unter das Display ein.

Überspringe den nächsten Schritt.

Befestige einen Saugheber am rechten Displayrand, ungefähr 5 cm vom unteren Rand entfernt.

Ziehe das Display fest und gleichmäßig nach oben, bis ein genügend breiter Spalt entstanden ist, um ein Plektrum einzusetzen.

Setze ein Plektrum mit der Spitze in den Spalt ein.

Setze ein zweites Plektrum in den eben erzeugten Spalt ein.

Schiebe das Plektrum zum Auftrennen des Klebers an der rechten Seitenkante entlang.

Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante des Gerätes.

Setze das Plektrum nahe der oberen linken und rechten Kante nicht tiefer als 5 mm ein, die Helligkeitssensoren könnten sonst beschädigt werden.

Setze das Plektrum in der Mitte der Oberkante nicht tiefer als 1 mm ein, das Kameramodul könnte sonst beschädigt werden.

Setze ein weiteres Plektrum in den eben erzeugten Spalt ein.

Schiebe das Plektrum an der oberen rechten Kante entlang, halte an, wenn du beim rechten Helligkeitssensor bist.

Lasse das Plektrum rechts vom Sensor stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein weiteres Plektrum rechts vom Helligkeitssensor ein.

Schiebe das Plektrum in der Mitte der Oberkante entlang, halte an, wenn du beim linken Helligkeitssensor bist.

Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein weiteres Plektrum links neben dem Helligkeitssensor ein.

Schiebe das Plektrum an der oberen linken Kante entlang, halte an, wenn du beim linken Helligkeitssensor bist.

Wenn der Kleber an der Oberkante aufgetrennt ist, kannst du die Plektren bei den Helligkeitssensoren herausholen.

Lege einen erwärmten iOpener zwei Minuten lang auf die Unterkante des iPads.

Setze ein weiteres Plektrum in die untere rechte Ecke unter das schon vorhandene ein.

Schiebe das Plektrum um die untere rechte Ecke herum und trenne den Kleber auf.

Schiebe das Plektrum an der Unterkante entlang, halte am USB-C-Anschluss an.

Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein weiteres Plektrum links vom USB-C-Anschluss ein.

Trenne den restlichen Kleber an der Unterkante auf.

Lasse das Plektrum in der linken unteren Ecke stecken, damit sich der Kleber an der Unterkante nicht wieder verbinden kann.

Lege einen erwärmten iOpener zwei Minuten lang auf die linke Displaykante.

Die Displaykabel verlaufen in kleinen Vertiefungen im Rahmen, deswegen muss das Plektrum in einem Winkel von 45° eingesteckt werden.

Es gibt flache Zonen im Rahmen, dort muss das Plektrum horizontal geführt werden.

Direkt oberhalb der linken unteren Ecke muss das Plektrum in einem Winkel von 45° eingeschoben werden.

Schiebe das Plektrum vorsichtig an der linken Seitenkante entlang, halte an, wenn du den flachen Bereich im Rahmen erreichst.

Senke das Plektrum ab, so dass es horizontal zum Display steht.

Trenne den Kleber an der linken Seitenkante weiter auf, bis du den vertieften Bereich am Rahmen erreichst.

Trenne den restlichen Kleber auf. Es ist wichtig, dass du der Anleitung genauso wie beschrieben folgst.

Halte das Plektrum unter einem Winkel von 45° und schiebe es nach unten. Setze es nicht tiefer als 5 mm ein.

Halte das Plektrum flach. Setze es nicht tiefer als 5 mm ein.

Fasse das Display an zwei gegenüberliegenden Ecken an und trenne vorsichtig den restlichen Kleber auf.

Schiebe das Display zur unteren rechten Ecke des Rahmens hin, bis das Flachbandkabel zum Helligkeitssensor nahe an der Oberkante sichtbar wird.

Entferne die beiden Kreuzschlitzschrauben, mit denen die Halterung des Helligkeitssensors am Logic Board befestigt ist:

Eine 1,3 mm Schraube

Eine 2 mm Schraube

Entferne die Halterung des Helligkeitssensors mit den Fingern oder einer Pinzette.

Heble die Druckstecker am Kabel des Helligkeitssensors mit dem flachen Ende des Spudgers hoch und trenne sie ab.

Fasse das Display an der rechten Kante an und klappe es wie ein Buch auf.

Lege das Display über dem linken Rand des iPads ab.

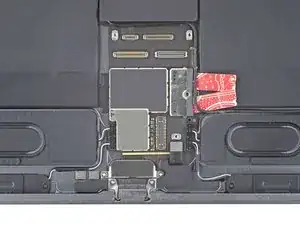

Entferne die drei 1,2 mm Kreuzschlitzschrauben, mit denen die untere Kabelabschirmung am Logic Board befestigt ist.

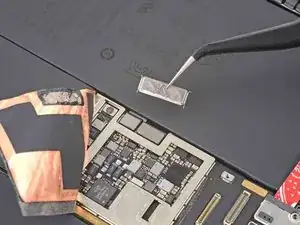

Entferne die untere Kabelabschirmung mit der Pinzette oder deinen Fingern.

Entferne die 1,8 mm Kreuzschlitzschrauben, mit der der Akkustecker am Logic Board befestigt ist.

Schneide dir zwei 6 mm breite Streifen aus einer Spielkarte oder dünnem Karton, die du als Akkublocker verwenden kannst.

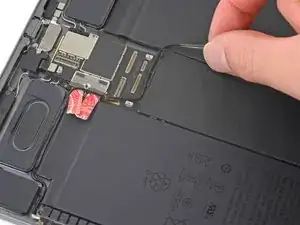

Schiebe die Streifen auf jeder Seite des Akkusteckers hinein, bis es nicht mehr geht.

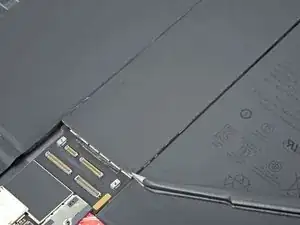

Heble die beiden oberen Displaykabel mit der Spudgerspitze hoch und trenne sie ab.

Trenne die beiden restlichen Displaykabel ab.

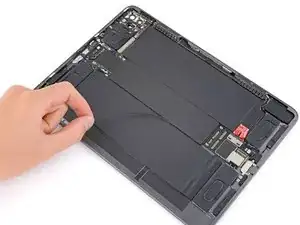

Fasse das Display an der rechten Kante an und hebe es weg.

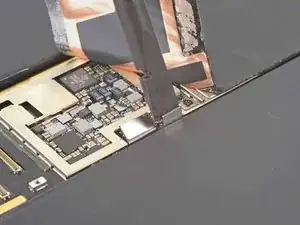

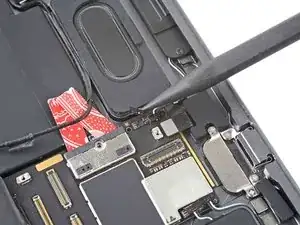

Trenne das Kabel zum USB-C-Anschluss mit dem flachen Ende des Spudgers ab.

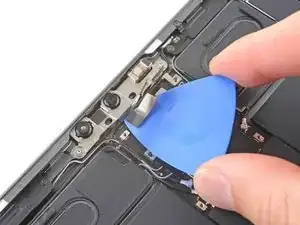

Schiebe ein Plektrum zwischen das Kabel und das Logic Board, um den Kleber aufzutrennen.

Entferne die beiden 1,9 mm Kreuzschlitzschrauben, mit denen der USB-C-Anschluss am Rahmen befestigt ist.

Entferne die beiden Erdungskontakte auf jeder Seite des USB-C-Anschlusses mit einer Pinzette.

Hebe den USB-C-Anschluss hoch und entferne ihn.

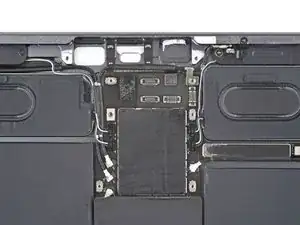

Entferne die vier Kreuzschlitzschrauben, mit denen die obere Kabelabschirmung am Logic Board befestigt ist:

Drei 1,2 mm Schrauben

Eine 2 mm Schraube

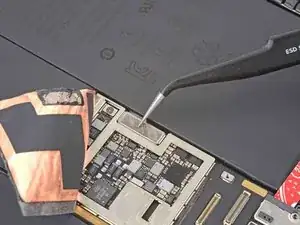

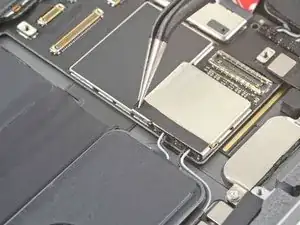

Entferne die obere Kabelabschirmung mit einer Pinzette oder deinen Fingern.

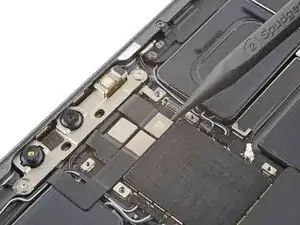

Trenne das Kabel zum Infrarot-Dot-Projektor mit der Spudgerspitze ab.

Trenne die Kabel zur Frontkamera und Face ID-Kamera mit dem flachen Ende des Spudgers ab.

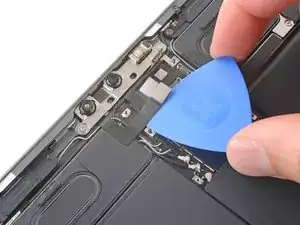

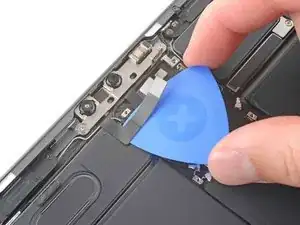

Schiebe ein Plektrum zwischen das Kabel zur Infrarotkamera und das Logic Board, um den Kleber aufzutrennen.

Wiederhole das Ganze für das Kamerakabel.

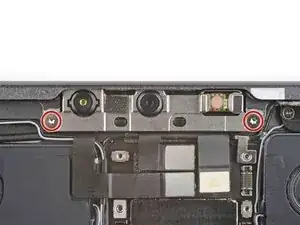

Entferne die beiden 2,3 mm Torx T3 Schrauben, mit denen das Frontkameramodul am Rahmen befestigt ist.

Heble das Frontkameramodul mit der Spudgerspitze nach oben und löse es ab.

Entferne das Frontkameramodul mit einer Pinzette oder deinen Fingern.

Entferne die fünf Kreuzschlitzschrauben, mit denen die Halterung der Kamera am Rahmen befestigt ist:

Eine 1,3 mm Schraube

Eine 2,8 mm Schraube

Eine 1,3 mm Schraube

Eine 1,8 mm Schraube

Eine 1,8 mm Schraube

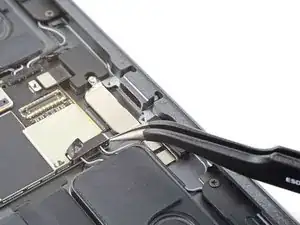

Hebe die Abschirmung der Rückkamera an der rechten Seite mit den Fingern oder einer Pinzette hoch.

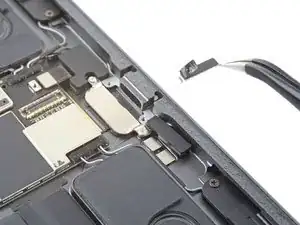

Schiebe die Abschirmung waagrecht heraus.

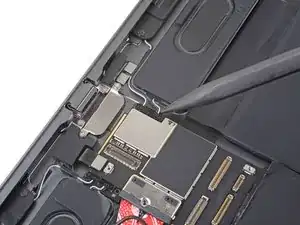

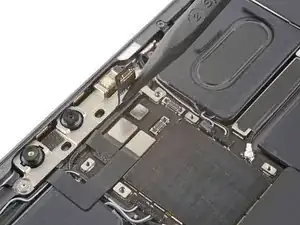

Trenne das Kabel zur Weitwinkelkamera mit der Spudgerspitze ab.

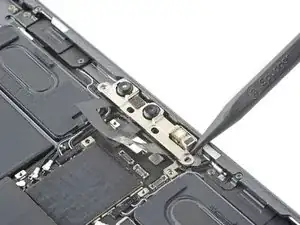

Trenne das Kabel zur Einschalttaste und zur LED mit der Spudgerspitze ab.

Trenne das Kabel zum LIDAR-Sensor mit der Spudgerspitze ab.

Trenne das Kabel zur Ultraweitwinkelkamera mit der Spudgerspitze ab.

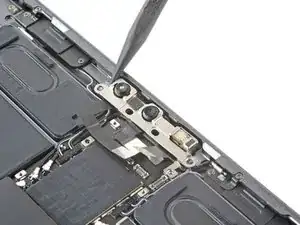

Entferne die 2,8 mm Kreuzschlitzschraube, mit der die Rückkamera am Rahmen befestigt ist.

Heble das Rückkameramodul mit dem flachen Ende des Spudgers nach oben, bis es sich ablöst.

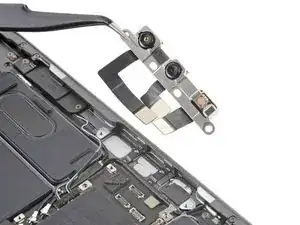

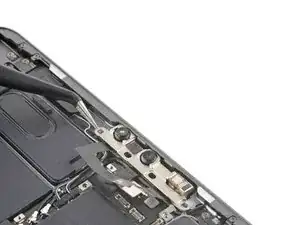

Fasse das Rückkameramodul mit den Fingern oder einer Pinzette und entferne es.

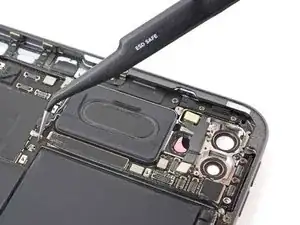

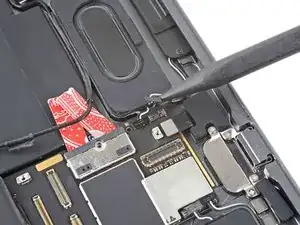

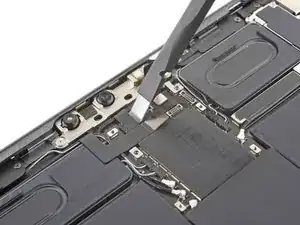

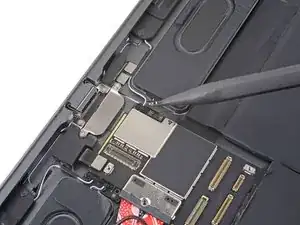

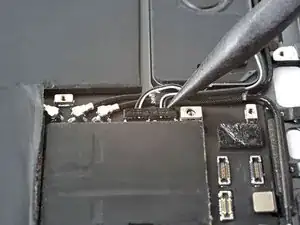

Trenne die beiden Kabel des oberen linken Lautsprechers mit der Spudgerspitze ab.

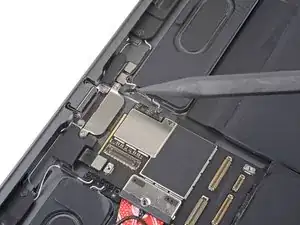

Wiederhole den vorherigen Schritt für die beiden Kabel zum oberen rechten Lautsprecher.

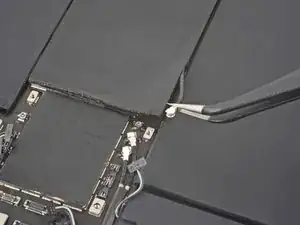

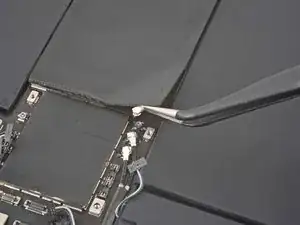

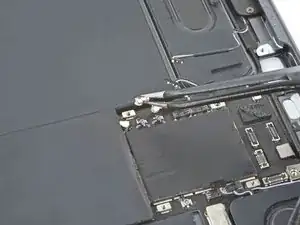

Trenne das obere rechte WiFi-Koaxialantennenkabel mit einer Pinzette ab.

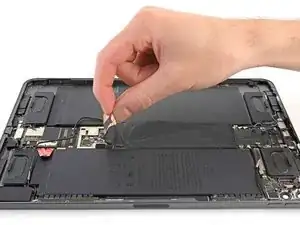

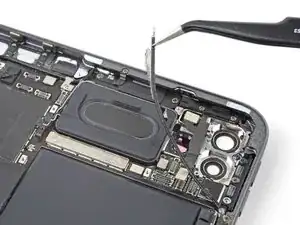

Ziehe das obere Wifi-Antennenkabel mit den Fingern oder einer Pinzette vom Logic Board weg.

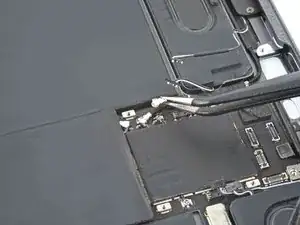

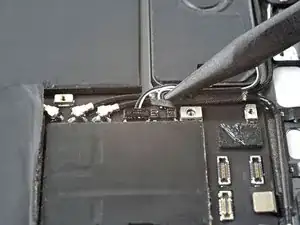

Trenne die oberen Wifi-Antennen-Koaxialkabel mit einer Pinzette ab.

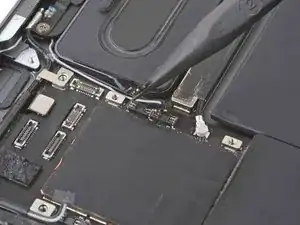

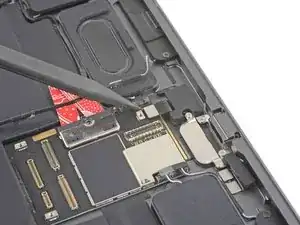

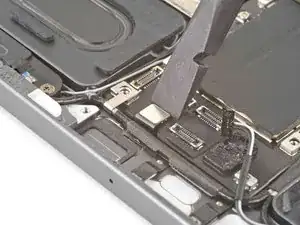

Trenne das obere Mikrofonkabel mit dem flachen Ende des Spudgers ab.

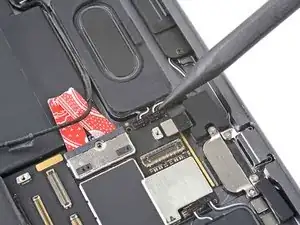

Trenne die Kabel zum vorderen Mikrofon und den Lautstärketasten mit dem flachen Ende des Spudgers ab.

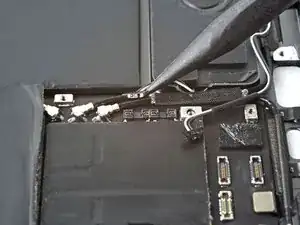

Trenne das untere rechte WiFi-Koaxialkabel mit einer Pinzette ab.

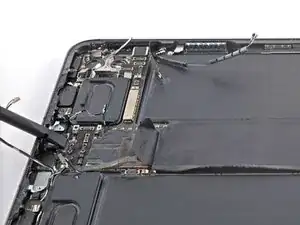

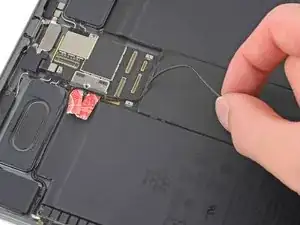

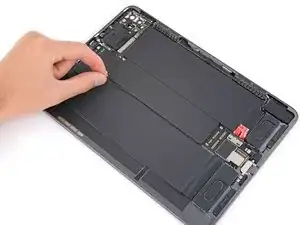

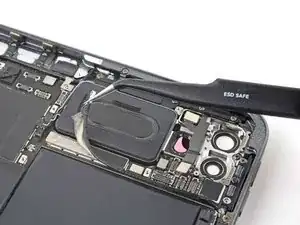

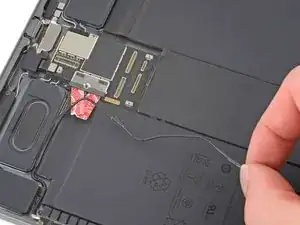

Biege das untere rechte WiFi-Kabel vom Logic Board weg.

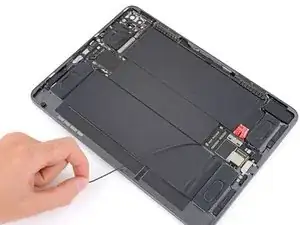

Ziehe das Kabel weiter ab, bis es ganz vom Logic Board weg ist.

Ziehe das Klebeband, mit dem die Halterung am Kabel zum unteren linken Lautsprecher am Logic Board befestigt ist, mit einer Pinzette ab.

Ziehe die Halterung des Kabels zum unteren linken Lautsprecher mit einer Pinzette heraus und entferne sie.

Folge dieser Anleitung ab Schritt 59 und entferne den unteren linken Lautsprecher.

Trenne die unteren rechten Lautsprecherkabel ab. Benutze dazu das in Schritt 59 gezeigte Verfahren.

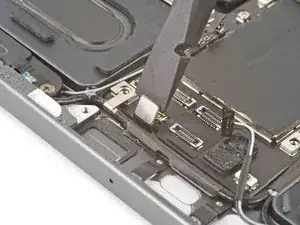

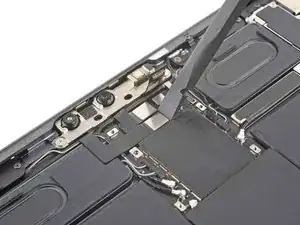

Trenne das Kabel zum Smart Connector mit der Spudgerspitze ab.

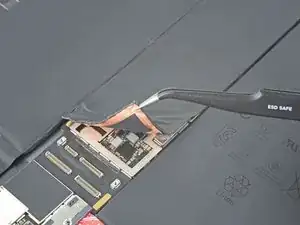

Ziehe die Abschirmung des Logic Boards mit den Fingern oder einer Pinzette zurück, so dass die Kabel zum linken Mikrofon und zum Apple Pencil Ladegerät sichtbar werden.

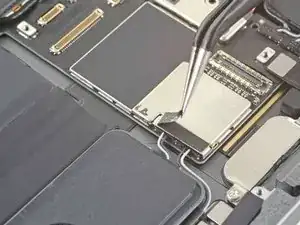

Fasse die Halterung mit einer Pinzette und ziehe daran, bis sie herauskommt.

Trenne die Kabel zum linken Mikrofon und zum Apple Pencil Ladegerät mit dem flachen Ende des Spudgers ab.

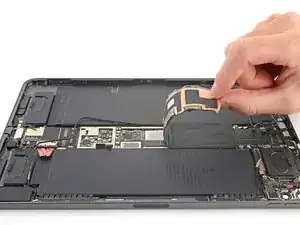

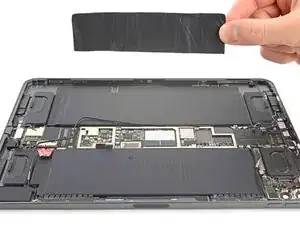

Zie die Abschirmung des Logic Boards mit den Fingern oder einer Pinzette ab.

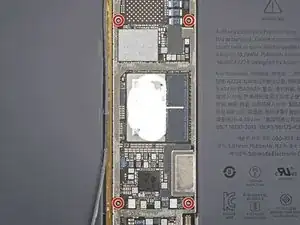

Entferne die vier 1,8 mm Kreuzschlitzschrauben, mit denen das Logic Board am Rahmen befestigt ist.

Stütze die linke Seite des iPads an einem stabilen Gegenstand ab, damit der Alkohol unter das Logic Board laufen kann.

Träufle Isopropylakohol entlang der linken Seitenkante des Logic Boards ein.

Lasse den Alkohol zum Aufweichen des Klebers unter dem Logic Board eine Minute lang einwirken.

Drehe dein iPad um 180° und lege es so hin, dass die rechte Kante erhöht liegt.

Wiederhole den vorherigen Schritt an der rechten Kante des Logic Boards.

Hebe das iPad an der Oberseite an.

Träufle Isopropylakohol an der rechten Ausbuchtung des Logic Boards nahe beim Kameraobjektiv ein.

Lasse den Alkohol zum Aufweichen des Klebers eine Minute lang einwirken.

Setze einen Spudger mit dem flachen Ende unter die Unterkante des Logic Boards.

Hebe die Unterkante des Logic Boards langsam hoch.

Setze die Spielkartenstreifen wieder mit Hilfe eines Plektrums ein, damit der Akku weiterhin abgetrennt bleibt.

Schiebe ein Plektrum unter die linke Kante des Logic Boards, um es zu lösen.

Heble gegen den Rahmen unter dem Logic Board, um den Kleber abzulösen.

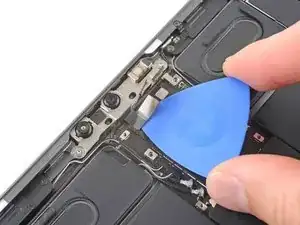

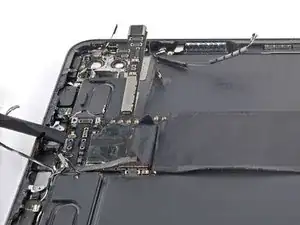

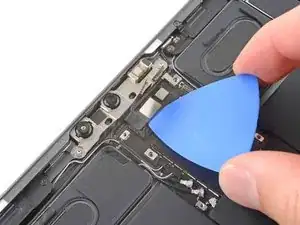

Heble die obere rechte Ausbuchtung des Logic Boards nahe bei den Kameraobjektiven mit einem Plektrum hoch.

Setze ein Plektrum zwischen der rechten Kante des Logic Boards und dem Rahmen oberhalb der Kabel des linken Mikrofons und des Apple Pencil Laders ein.

Schiebe ein Plektrum unter die rechte Kante des Logic Boards, um es zu lösen.

Heble gegen den Rahmen unter dem Logic Board, um den Kleber abzulösen.

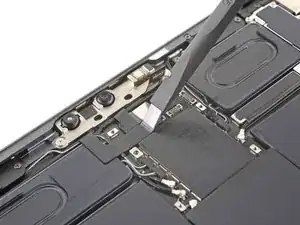

Hebe das Logic Board mit dem flachen Ende des Spudgers an der Oberkante hoch.

Fasse die obere und die untere Kante des Logic Boards.

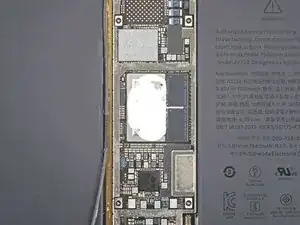

Entferne das Logic Board.
