iPad Pro 12,9" (4. Generation) Akku tauschen

Ziehe die Stecker an allen Kabeln ab und schalte das iPad komplett aus.

Lege einen heißen iOpener zwei Minuten lang auf die rechte Displaykante.

Drücke den blauen Griff zum Scharnier hin, um aus dem Öffnungsmodus zu deaktivieren.

Hebe das iPad so hoch, dass sich die Scharniere der Anti-Clamp über und unter dem Display befinden.

Bringe die Saugheber nahe an der rechten Seitenkante des Displays an, einen auf der Vorderseite, den anderen auf der Rückseite.

Drücke die Saugheber auf den Oberflächen fest.

Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.

Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.

Warte eine Minute, damit sich der Kleber allmählich ablösen und sich ein Spalt bilden kann.

Wenn der Spalt groß genug ist, dann setze ein Plektrum unter das Display ein.

Überspringe den nächsten Schritt.

Befestige einen Saugheber so nah wie möglich am rechten Displayrand in der Mitte.

Ziehe das Display fest und gleichmäßig nach oben, bis ein genügend breiter Spalt entstanden ist, um ein Plektrum einzusetzen.

Setze ein Plektrum in den Spalt ein.

Ein Magnet beginnt 2 cm von der Oberkante entfernt und ist 2,5 cm lang.

Der zweite Magnet beginnt 3 cm von der Unterkante entfernt und ist 2,5 cm lang.

Schiebe das Plektrum zum Auftrennen des Klebers an der rechten Seitenkante des Displays hin und her.

Schiebe das Plektrum um die untere rechte Displayecke herum.

Lasse das Plektrum in der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen heißen iOpener zwei Minuten lang auf die Unterkante des Displays.

Setze ein weiteres Plektrum in die untere rechte Ecke ein.

Schiebe das Plektrum zur unteren linken Ecke hin und trenne den Kleber auf.

Schiebe das Plektrum um die untere linke Displayecke herum.

Lasse das Plektrum in der unteren linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen heißen iOpener zwei Minuten lang auf die linke Displaykante.

Der obere Ausschnitt beginnt 4 cm von der Oberkante entfernt und ist 2,5 cm lang.

Der mittlere Ausschnitt liegt genau in der Mitte und ist 2,5 cm lang.

Der untere Ausschnitt beginnt 4 cm von der Unterkante entfernt und ist 2,5 cm lang.

Setze ein drittes Plektrum in die untere linke Displayecke ein.

Schiebe das Plektrum zum Auftrennen des Klebers zur linken oberen Ecke hin.

Rolle das Plektrum um die obere linke Displayecke herum.

Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen heißen iOpener zwei Minuten lang auf die obere Displaykante.

Während der Kleber aufweicht, mache dich mit folgenden Hinweisen vertraut:

Nahe bei den Ecken sind zwei Helligkeitssensoren. Hier darfst du nur die äußerste Spitze des Plektrums einsetzen, damit die Sensoren nicht beschädigt werden.

An diesen drei Stellen befindet sich Klebeband zum Ableiten von Wärme. Du musst das Plektrum beim Auftrennen des Klebers steil stellen.

In der Mitte der Oberkante befindet sich die Frontkamera-Einheit. Hier darfst du das Plektrum überhaupt nicht einsetzen, die Kamera kann sonst beschädigt werden.

Schiebe das Plektrum zum Auftrennen des Klebers 9 cm weit zur Mitte der Oberkante hin, achte aber auf die im vorherigen Schritt erwähnten Stellen.

Setze ein viertes Plektrum rechts von der Frontkameraeinheit, 4 cm vom vorherigen Plektrum, bzw. 9 cm von der rechten Displaykante entfernt ein.

Schiebe das Plektrum zum Auftrennen des restlichen Klebers zur rechten Ecke hin.

Fasse das Display an zwei gegenüberliegenden Ecken an und verschiebe es vorsichtig, bis es sich vom Rahmen ablöst.

Schiebe das Display zur unteren rechten Ecke des Rahmens hin, bis das Flachbandkabel nahe an der Oberkante sichtbar wird.

Entferne die beiden Kreuzschlitzschrauben, mit denen die obere Kabelabschirmung am Logic Board befestigt ist:

Eine 1, 8 mm lange Schraube

Eine 2 mm lange Schraube

Entferne die obere Kabelabschirmung mit den Fingern oder einer Pinzette.

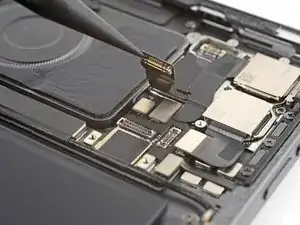

Heble die Druckstecker am Kabel der oberen Sensoren mit dem spitzen Ende des Spudgers hoch und trenne sie ab.

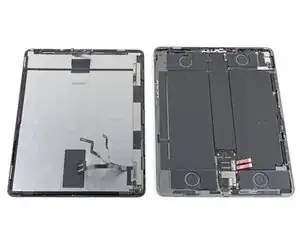

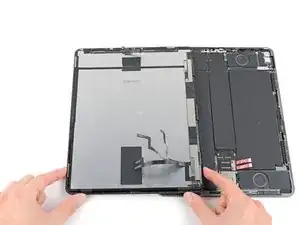

Fass das Display an der rechten Seitenkante und klappe es wie ein Buch auf.

Lege das Display über dem linken Rand des iPads ab.

Entferne die fünf Kreuzschlitzschrauben, mit denen die untere Kabelabschirmung befestigt ist:

Vier 1,1 mm Schrauben

Eine 2 mm Schraube

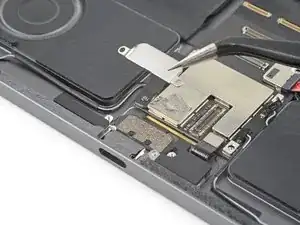

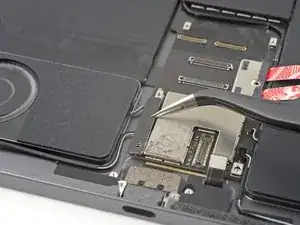

Fasse die untere Kabelabschirmung mit den Fingern oder einer Pinzette und entferne sie.

Entferne die 1,7 mm Kreuzschlitzschraube, mit der der Akkustecker am Logic Board befestigt ist.

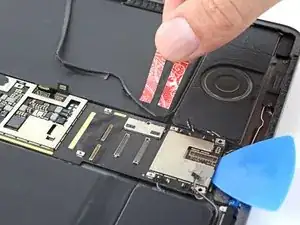

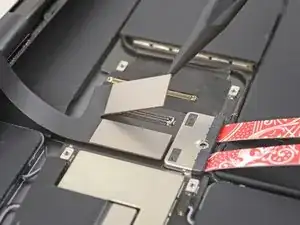

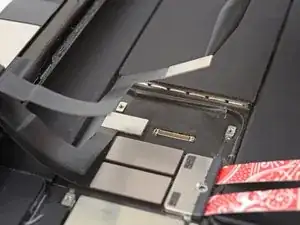

Schneide dir zwei 6 mm breite Streifen aus einer Spielkarte, die du als Akkublocker verwenden kannst.

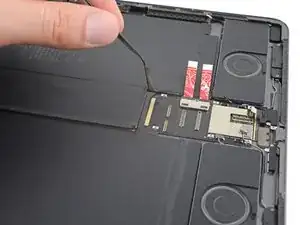

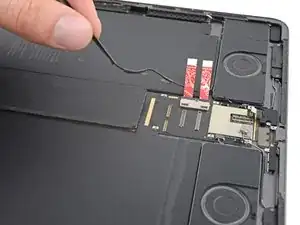

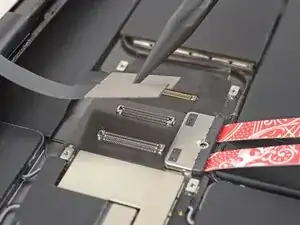

Schiebe die Streifen unter beide Seiten des Steckers.

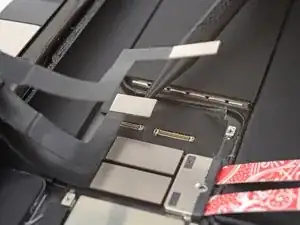

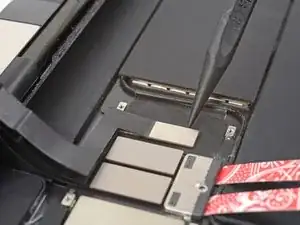

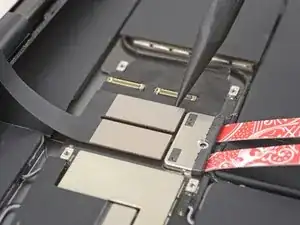

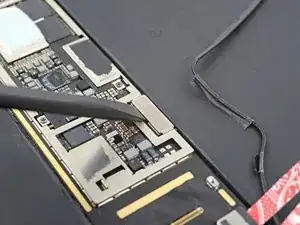

Heble die beiden oberen Druckstecker des Displays mit einem Spudger vom Logic Board hoch und trenne sie ab.

Heble die beiden unteren Druckstecker des Displays mit einem Spudger vom Logic Board hoch und trenne sie ab.

Fasse das Display und entferne es vom Rahmen.

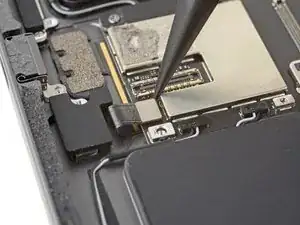

Heble den Druckstecker des USB-C-Anschlusses mit der Spudgerspitze vom Logic Board hoch und trenne ihn ab.

Lege einen erwärmten iOpener zwei Minuten lang auf den USB-C-Anschluss.

Schiebe ein Plektrum unter das Kabel zum USB-C-Anschluss und löse es vom Logic Board ab.

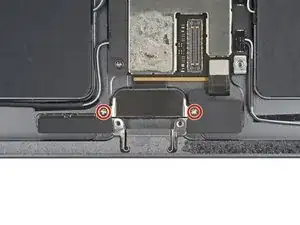

Entferne die beiden 1,6 mm langen Kreuzschlitzschrauben, mit denen der USB-C-Anschluss befestigt ist.

Fasse den USB-C-Anschluss und entferne ihn aus seiner Vertiefung im Rahmen.

Achte darauf, dass die beiden Erdungskontakte an beiden Seiten der Vertiefung für den USB-C-Anschluss nicht verloren gehen.

Entferne die vier Kreuzschlitzschrauben, mit denen die obere Kabelabschirmung befestigt ist:

Drei 1,1 mm Schrauben

Eine 2 mm Schraube

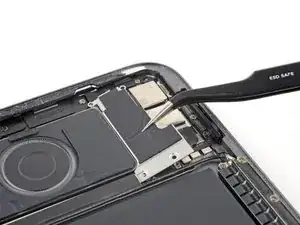

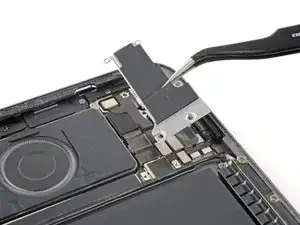

Fasse die obere Kabelabschirmung mit den Fingern oder einer Pinzette und entferne sie.

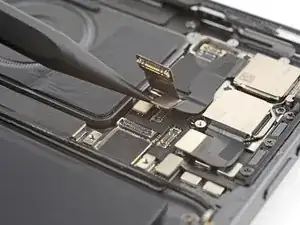

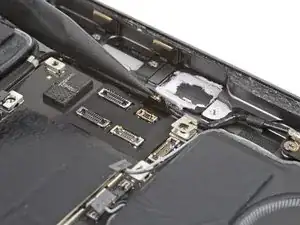

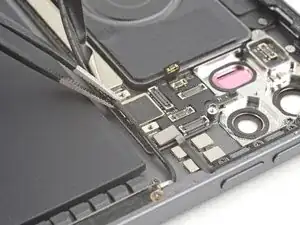

Heble die drei Druckstecker für den Infrot-Dot-Projektor, die Frontkamera und die Face ID-Kamera mit der Spudgerspitze hoch und trenne sie ab.

Fasse das mittlere und das linke Kabel zur Frontkamera-Baugruppe mit einer stumpfen Pinzette und löse beide vom Logic Board ab.

Entferne die beiden 2,2 mm Torx T3 Schrauben, mit denen die Halterung der Frontkamera-Baugruppe befestigt ist.

Heble die Halterung der Frontkamera-Baugruppe mit dem flachen Ende des Spudgers aus ihrer Vertiefung heraus.

Fasse die Halterung der Frontkamera-Baugruppe mit den Fingern oder einer Pinzette und hole sie aus ihrer Vertiefung heraus.

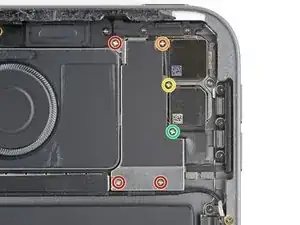

Entferne die sechs Kreuzschlitzschrauben, mit denen die Abschirmung der Rückkamera befestigt ist:

Drei 1,2 mm Schrauben

Eine 2,8 mm Schraube

Eine 2,6 mm Schraube

Eine 1,8 mm Schraube

Fasse die Abschirmung der Rückkamera mit den Fingern oder einer Pinzette und entferne sie.

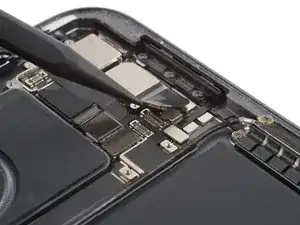

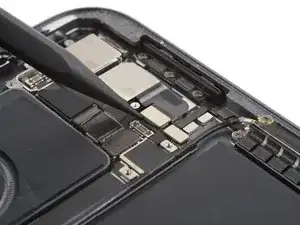

Heble die beiden Druckstecker der Einschalttaste mit der Spudgerspitze hoch und trenne sie ab.

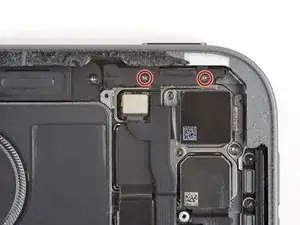

Entferne die beiden 2,3 mm Kreuzschlitzschrauben, mit denen die Einschalttasten-Baugruppe befestigt ist.

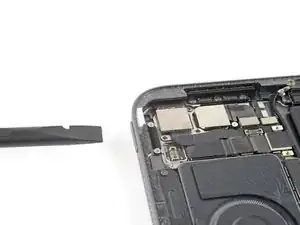

Setze die Spudgerspitze zwischen die linke Kante der Einschalttasten-Baugruppe und den Rahmen ein.

Heble die Baugruppe aus ihrer Vertiefung im Rahmen hoch.

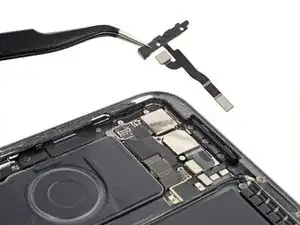

Fasse die Baugruppe und entferne sie.

Drücke die Einschalttaste von außen durch ihre Öffnung im Rahmen durch.

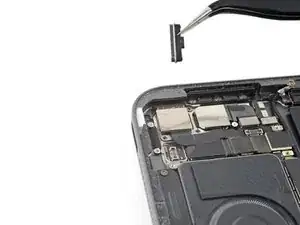

Entferne die Einschalttaste.

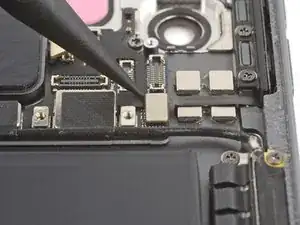

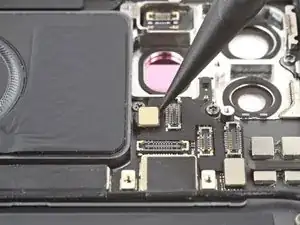

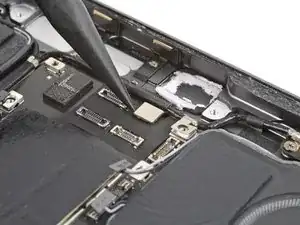

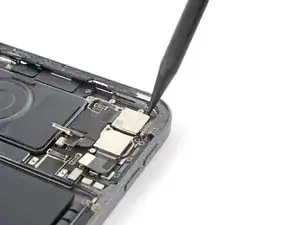

Heble die Weitwinkelkamera mit der Spudgerspitze vom Logic Board hoch und trenne sie ab.

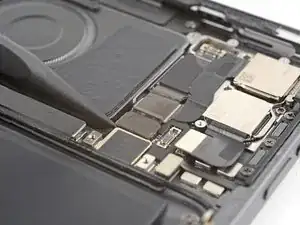

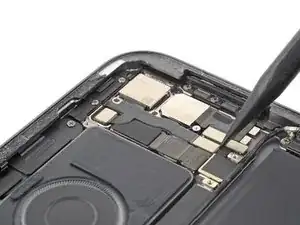

Heble den LIDAR-Sensor und die Ultraweitwinkelkamera mit der Spudgerspitze vom Logic Board hoch und trenne sie ab.

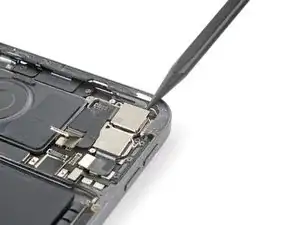

Setze einen Spudger mit der Spitze zwischen die obere rechte Ecke der Rückkameras und dem Rahmen ein.

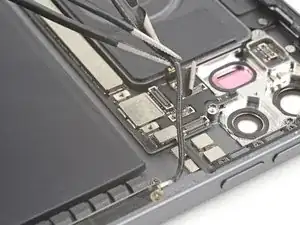

Heble die Kameras nach oben, bis du sie mit den Fingern oder einer Pinzette fassen kannst.

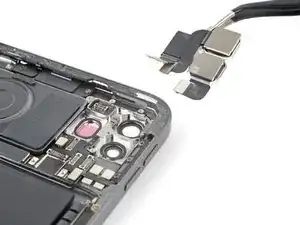

Entferne die Rückkameras.

Entferne die beiden 1,9 mm Kreuzschlitzschrauben, mit denen die Abdeckung des Smart Connectors befestigt ist.

Fasse die Abdeckung des Smart Connectors mit den Fingern oder einer Pinzette und entferne sie.

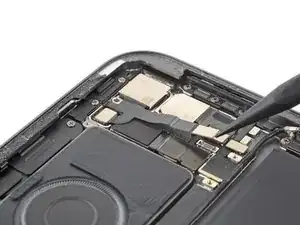

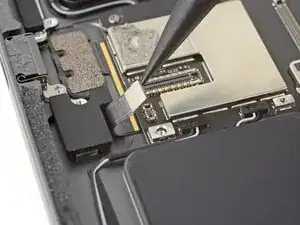

Heble den Stecker des Smart Connectors unten am Logic Board mit dem Spudger hoch und trenne ihn ab.

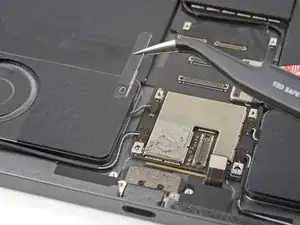

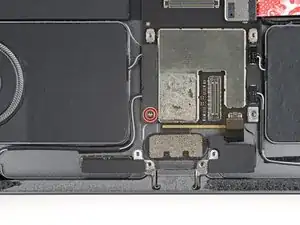

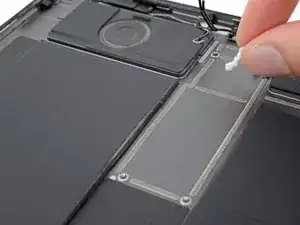

Entferne die 2 mm Kreuzschlitzschraube, mit der die Abschirmung des unteren linken Lautsprecherkabels befestigt ist.

Entferne die Abschirmung des unteren linken Lautsprecherkabels.

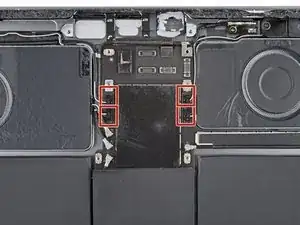

Trenne die Druckstecker der unteren Lautsprecher mit der Spudgerspitze ab.

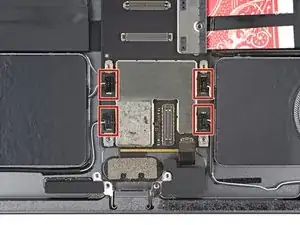

Trenne alle vier Stecker der unteren Lautsprecher ab.

Heble alle vier Stecker der oberen Lautsprecher mit der Spudgerspitze hoch und trenne sie ab.

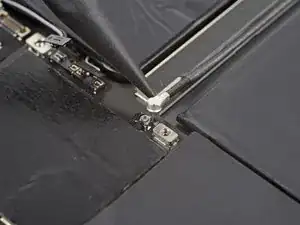

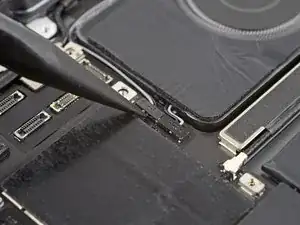

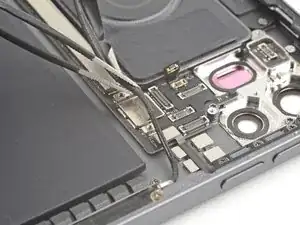

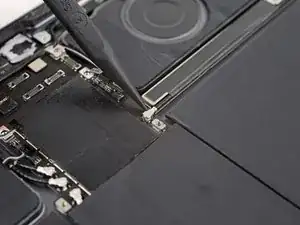

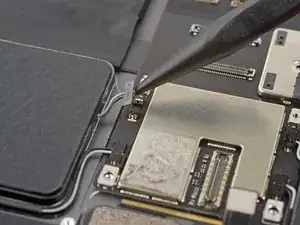

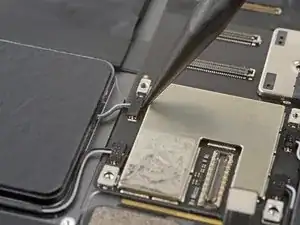

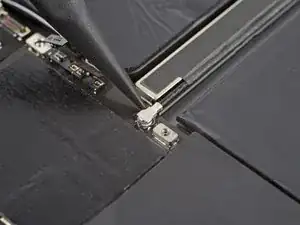

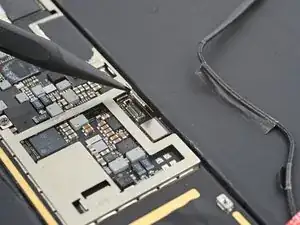

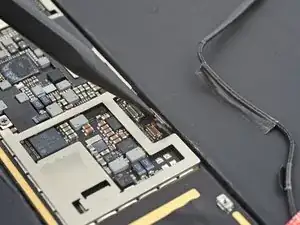

Heble das obere Antennenkabel an der rechten Kante des Logic Boards mit der Spudgerspitze hoch und trenne es ab.

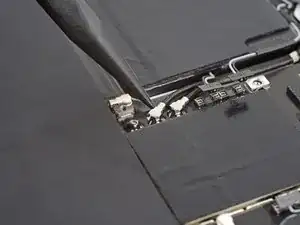

Heble das untere Antennenkabel an der linken Kante des Logic Boards mit der Spudgerspitze hoch und trenne es ab.

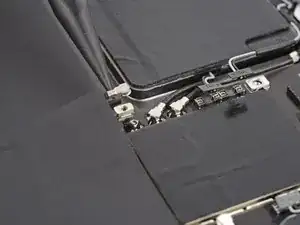

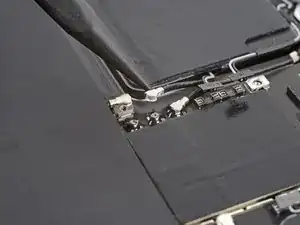

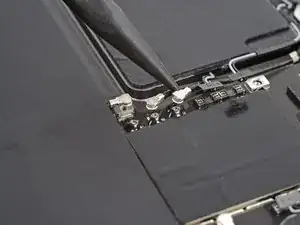

Heble die restlichen beiden Antennenkabel an der linken Kante des Logic Boards mit der Spudgerspitze hoch und trenne sie ab.

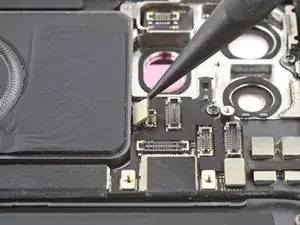

Heble den Druckstecker des oberen Sensors mit der Spudgerspitze hoch und trenne ihn vom Logic Board ab.

Heble den Druckstecker des rückseitigen Sensors mit der Spudgerspitze hoch und trenne ihn von der rechten Ausbuchtung am Logic Board ab.

Heble den Druckstecker der Lautstärketasten mit der Spudgerspitze hoch und trenne ihn von der rechten Ausbuchtung am Logic Board ab.

Lege einen erwärmten iOpener zwei Minuten lang auf das Kabel zur oberen Antenne und die rechte Ausbuchtung des Logic Boards.

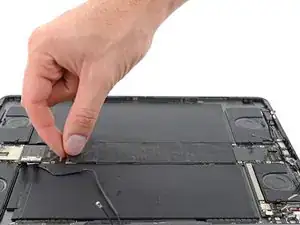

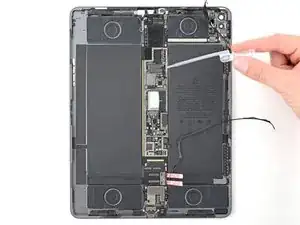

Ziehe mit einer stumpfen Pinzette oder deinem Fingernagel das Klebeband ab, mit dem das Kabel zur oberen Antenne an der rechten Ausbuchtung des Logic Boards befestigt ist.

Ziehe das zweite Klebeband ab, mit dem das Kabel zur oberen Antenne nahe bei den Ausschnitten für die Rückkamera am Logic Board befestigt ist.

Biege das Kabel vom Logic Board weg.

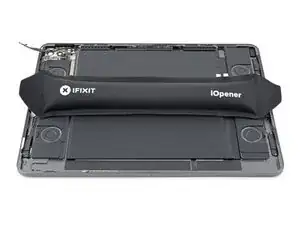

Lege einen erwärmten iOpener zwei Minuten lang auf das Kabel zur unteren Antenne an der linken Kante des Logic Boards.

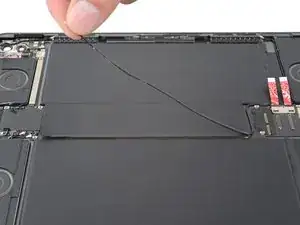

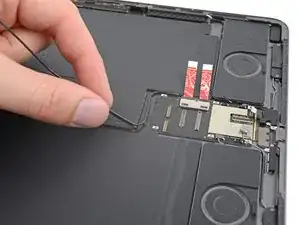

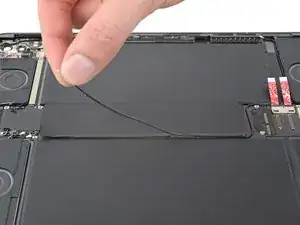

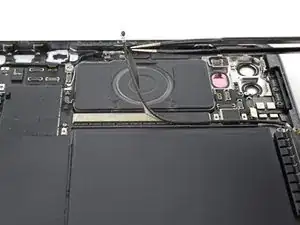

Fasse das Kabel zur unteren Antenne dicht am Metallstecker am Kabelende.

Löse das Kabel von der linken Kante des Logic Boards her ab.

Löse das Kabel zur unteren Antenne nahe beim Akkustecker vom Logic Board ab.

Lege einen erwärmten iOpener zwei Minuten lang auf die Abdeckung des Logic Boards.

Fasse die Abdeckung des Logic Boards an einer Ecke mit den Fingern.

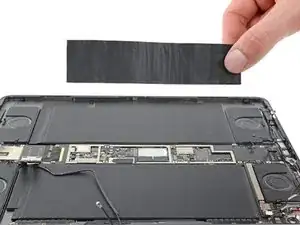

Löse die Abdeckung vom Logic Board ab und entferne sie.

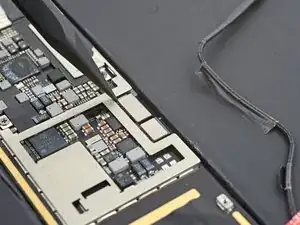

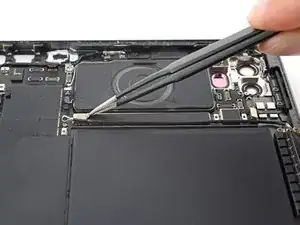

Schiebe die untere rechte Halterung des Drucksteckers mit dem flachen Ende des Spudgers vom Logic Board weg.

Entferne die Halterung mit einer stumpfen Pinzette oder deinen Fingern.

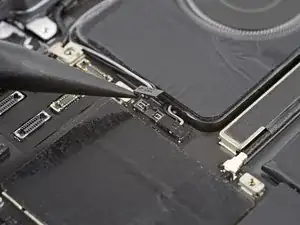

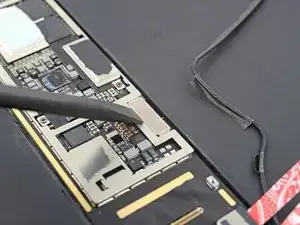

Heble die Druckstecker des Mikrofons und des Apple Pencil Ladegeräts mit der Spudgerspitze hoch und trenne sie ab.

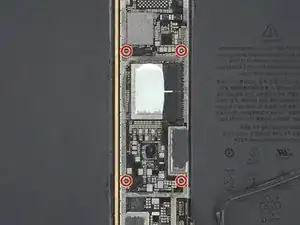

Entferne die vier 1, 8 mm Kreuzschlitzschrauben, mit denen das Logic Board befestigt ist.

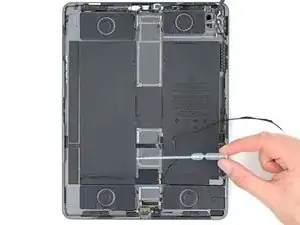

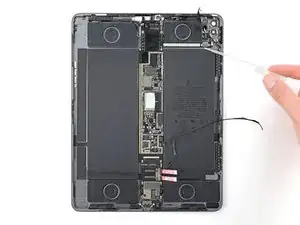

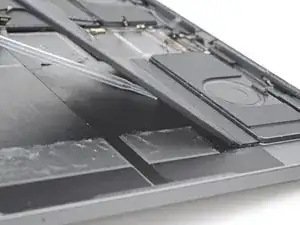

Tröpfle etwas hochkonzentrierten Isopropylakohol (mindestens 90%ig) an die Unter- und rechte Seitenkante des Logic Boards.

Hebe das iPad an der rechten Kante hoch, damit der Alkohol unter das Logic Board fließen kann.

Lasse den Isopropylakohol eine Minute lang einwirken.

Tröpfle etwas Isopropylakohol an die rechte Ausbuchtung und die linke Seitenkante des Logic Boards ein.

Hebe das iPad an der linken Kante hoch, damit der Alkohol unter das Logic Board fließen kann.

Lasse den Isopropylakohol eine Minute lang einwirken.

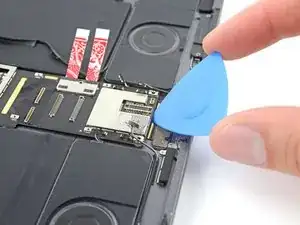

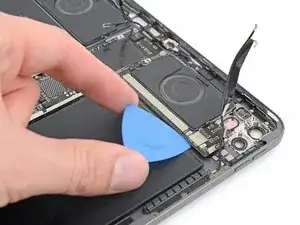

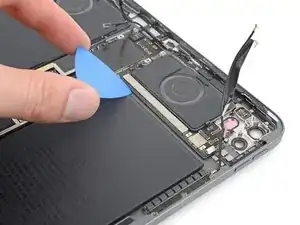

Setze ein Plektrum zwischen die Unterkante des Logic Boards und den Smart Connector ein.

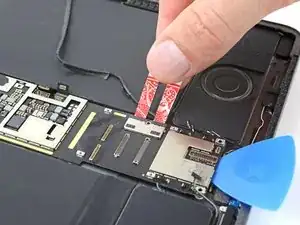

Entferne die Spielkartenstreifen, die den Akku abtrennen.

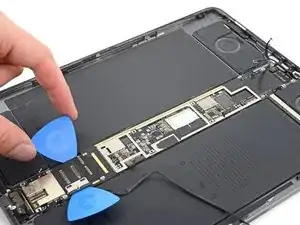

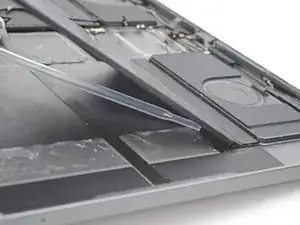

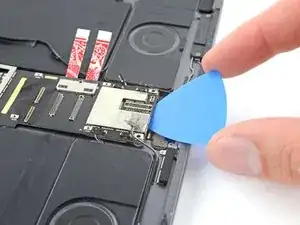

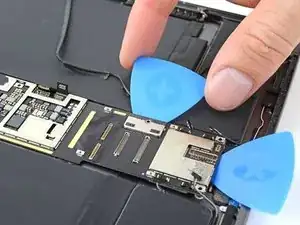

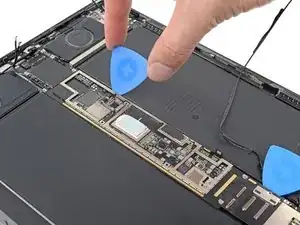

Schiebe behutsam ein Plektrum mit der Spitze zwischen das Logic Board und die Akkukontakte.

Lasse das Plektrum stecken, bis das Logic Board ganz ausgebaut ist.

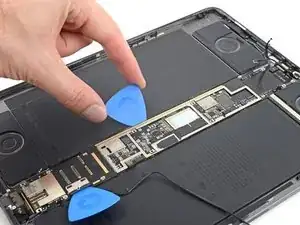

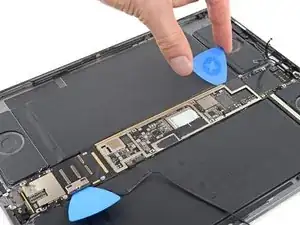

Heble die linke Seitenkante des Logic Boards mit dem ersten Plektrum hoch.

Heble die rechte Ausbuchtung des Logic Boards mit einem Plektrum hoch.

Heble die rechte Kante des Logic Boards mit einem Plektrum hoch.

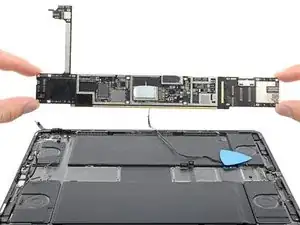

Fasse das Logic Board und entferne es vom Rahmen.

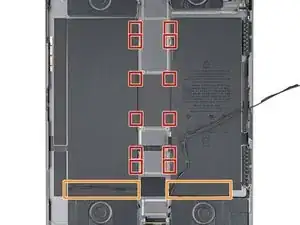

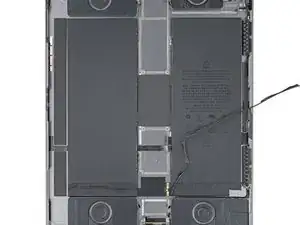

Der Akku ist mit zwölf elastischen Klebestreifen mit Zuglaschen am Rahmen befestigt.

Mit den restlichen Klebestreifen sind die Akkuplatinen unten am Rahmen befestigt, diese Klebestreifen haben keine elastische Zuglaschen.

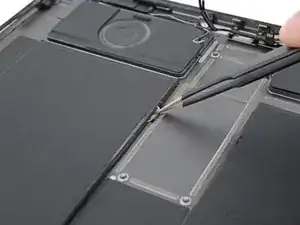

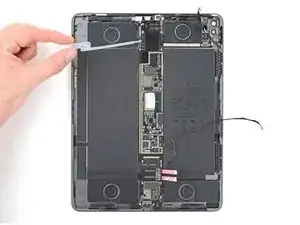

Löse jede der Zuglaschen mit den Fingernägeln oder einer stumpfen Pinzette von der Akkukante ab.

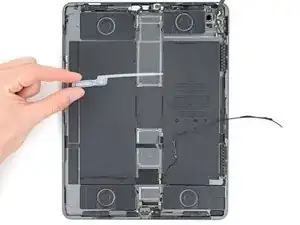

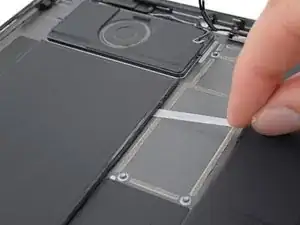

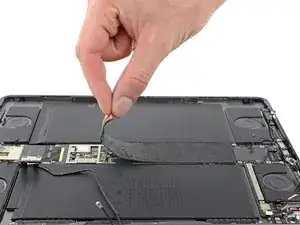

Ziehe die Akkuklebestreifen fest und gleichmäßig unter einem flachen Winkel zum Rahmen heraus.

Gib ihnen Zeit, damit sie sich ausdehnen können. Wenn ein Streifen reißt, versuche ihn wieder zu fassen und weiterzumachen.

Wenn du alle zwölf elastische Klebestreifen erfolgreich herausgezogen hast, überspringe die nächsten beiden Schritte.

Wenn einer der Streifen gerissen ist, dann folge den nächsten beiden Schritten. Hier wird eine Alternativmethode zum Entfernen des Akkus gezeigt.

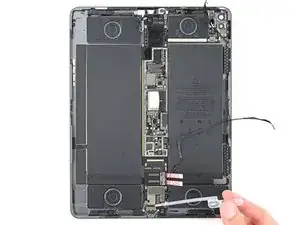

Tröpfle etwas hochkonzentrierten Isopropylakohol (mindestens 90%ig) an die Innenkanten des Akkus nahe bei den abgerissenen elastischen Klebestreifen.

Hebe das iPad nacheinander an allen Kanten hoch, damit der Alkohol unter die Akkuzellen fließt.

Lasse den Isopropylakohol eine Minute lang einwirken.

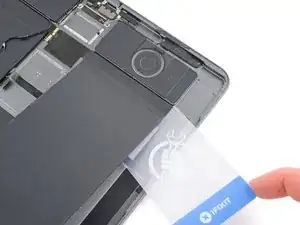

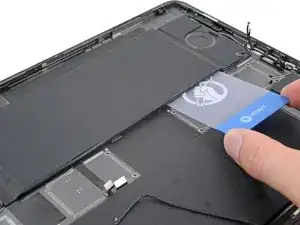

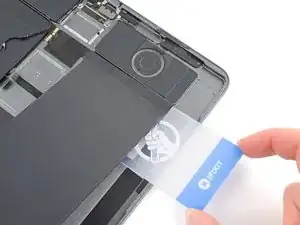

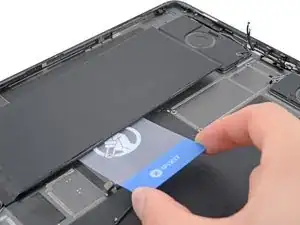

Schiebe eine Kunstoffkarte nahe bei den eventuell abgerissenen elastischen Klebestreifen unter die linke Akkuzelle.

Schiebe die Karte am Akku entlang, um alle verbliebenen Klebestreifen aufzutrennen. Schiebe die Karte nicht unter die Akkuplatinen.

Wiederhole diesen Schritt für die rechte Akkuzelle.

Hebe die Oberkante des iPads an und hebe die linke Akkuzelle etwas an, um unter die Akkuplatine zu gelangen.

Tröpfle etwas Isopropylakohol an die Akkuplatine.

Wiederhole diesen Vorgang für die rechte Akkuzelle.

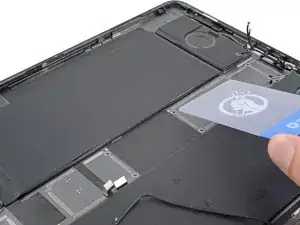

Lege das iPad flach hin und schiebe die Kunststoffkarte in einem flachem Winkel unter die äußere Kante der linken Akkuplatine.

Richte die Karte ganz flach aus und schiebe sie zum Auftrennen des Klebers ganz unter die Akkuplatine.

Wiederhole den Vorgang für die rechte Akkuzelle.

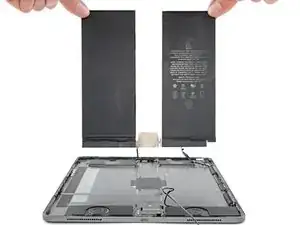

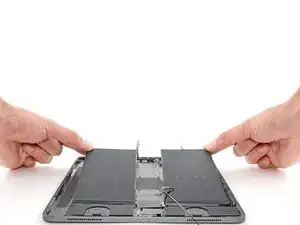

Fasse beide Hälften des Akkus an den oberen Ecken und entferne sie vom Rahmen.

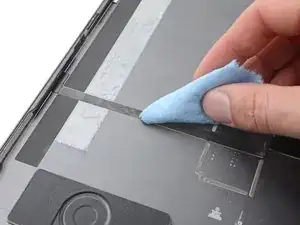

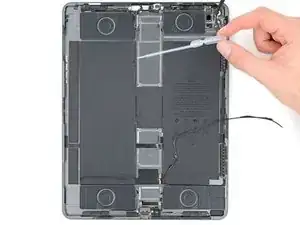

Beseitige alle Kleberreste mit etwas Isopropylakohol und einem fusselfreien Tuch.
