iPhone 8 Plus LCD mit Touchscreen austauschen

Schalte dein iPhone aus, bevor du daran arbeitest.

Drehe die beiden 3,5 mm Pentalobe Schrauben an der unteren Kante heraus.

Wenn dein Display zerbrochen ist, dann solltest du ein weiteres Zerbrechen verhindern und Verletzungen während der Reparatur vermeiden, indem du Klebeband auf der Glasscheibe befestigst.

Klebe überlappende Streifen von durchsichtigem Paketband über das Display des iPhones, bis die ganze Frontscheibe bedeckt ist.

Wenn die Scheibe so stark geplittert ist, dass du den Saugheber während der nächsten Schritte nicht ansetzen kannst, dann kannst du versuchen, ein sehr starkes Stück Klebeband (etwa Panzerband) zu einem Griff zu falten und aufzukleben. Versuche dann das Display damit anzuheben. (so wie im dritten Bild gezeigt)

Du kannst das untere Ende des iPhones mit einem Haartrockner oder einem iOpener erwärmen. Wende die Wärme 90 Sekunden lang an, um den Kleber aufzuweichen.

Wir haben die Anti-Clamp entwickelt, um das Öffnen von Geräten zu erleichtern. Die nächsten beiden Schritte zeigen, wie sie verwendet wird. Wenn du sie nicht benutzen willst, überspringe die nächsten zwei Schritte und folge einer anderen Methode.

Drücke den blauen Griff zum Scharnier hin, um den Öffnungsmodus einzustellen.

Setze die beiden Saugnäpfe direkt über dem Home Button am Display auf, einen auf der Vorder-, den anderen auf der Rückseite.

Drücke die Saugheber auf den Oberflächen fest.

Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.

Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.

Warte eine Minute, damit sich der Kleber allmählich ablösen kann und sich das Display unten löst.

Überspringe die nächsten zwei Schritte .

Setze einen Saugnapf auf die untere Hälfte der Vorderseite , direkt über dem Home Button.

Ziehe gleichmäßig und fest am Saugnapf. Es sollte sich ein kleiner Spalt zwischen Front Panel und Rückgehäuse bilden.

Setze ein Plektrum oder ein dünnes Hebelwerkzeug ein paar Millimeter in den Spalt ein.

Schiebe das Plektrum um die Ecke und entlang der linken Kante nach oben in Richtung der Tasten für die Lautstärkeregelung und des Stummschalters. Trenne so die Klebeverbindung des Displays auf.

Halte vor der oberen linken Ecke an.

Setze das Plektrum an der rechten unteren Ecke ein. Schiebe es um die Ecke herum, dann entlang der rechten Kante nach oben. Trenne dadurch die Verklebung.

Hebe vorsichtig den Saugnapf an und mit ihm den unteren Teil des Displays.

Ziehe an der kleinen Lasche am Saugnapf, um ihn vom Front Panel zu lösen.

Schiebe das Plektrum unter das Display und die Oberkante entlang, um die letzte Klebeverbindung zu trennen.

Schiebe die Displayeinheit leicht nach unten, weg von der Oberkante, um die Rasten, mit denen sie am Rückgehäuse gehalten wird, zu lösen.

Öffne das iPhone, indem du das Display von der linken Seite her aufklappst, so wie man die Seite eines Buches umschlägt

Lehne das Display an einen geeigneten Gegenstand, um es gut zu stützen, während du weiter am iPhone arbeitest.

Entferne die vier Kreuzschlitzschrauben (JIS) mit denen die untere Display Kabel Halterung auf auf der Platine angeschlossen ist:

Zwei 1,3 mm Schrauben

Eine 1,4 mm Schraube

Eine 2,7 mm Schraube

Entferne die Halterung am unteren Displaykabel.

Hebele den Akkuanschluss mit der Spudgerspitze aus seinem Sockel auf dem Logic Board.

Biege das Akku Anschlusskabel etwas weg vom Logic Board, um zu verhindern, dass es sich versehentlich wieder mit dem Akku verbindet und das iPhone während der Reparatur unter Spannung setzt.

Hebele den breiten unteren Displayverbinder mit der Spudgerspitze oder mit dem Fingernagel gerade aus seinem Sockel.

Löse den Verbinder am zweiten unteren Displaykabel mit der Spudgerspitze. Er ist direkt hinter dem eben gelösten.

Entferne die beiden TriPoint Y000 Schrauben, welche die Halterung über dem Verbinder der Sensoreinheit am Front Panel befestigen:

Eine 1,0 mm Schraube

Eine 1,2 mm Schraube

Entferne die Halterung, welche den Verbinder der Front Panel Sensoreinheit bedeckt.

Löse den Verbinder der Front Panel Sensoreinheit mit der Spudgerspitze oder dem Fingernagel von seinem Sockel.

Entferne die Displayeinheit.

Entferne folgende fünf Kreuzschlitzschrauben, welche die Halterung des Ohrhörer-Lautsprechers befestigen:

Zwei 1,8 mm Schrauben

Eine 2,3 mm Schraube

Eine 2,4 mm Schraube

Eine 2,8 mm Schraube

Entferne die Halterung des Ohrhörer-Lautsprechers.

Hebe die Frontkamera mit dem flachen Ende des Spudgers aus ihrem Sitz.

Biege das Flachbandkabel der Kamera vorsichtig zur Seite, damit der Weg für den Ohrhörer-Lautsprecher darunter frei wird.

Entferne den Ohrhörer-Lautsprecher.

Biege die Kamera und das daran angebrachte Flachbandkabel vorsichtig zur Unterkante des iPhones, so dass du Zugang zu den Teilen darunter erhältst.

Erwärme das Display oben mit einem Haartrockner oder einem iOpener eine Minute lang, damit der Klebstoff der Sensoren aufgeweicht wird.

Schiebe einen Spudger unter das Flexkabel des Umgebungslichtsensors und hebe den Sensor aus seinem Sitz heraus.

Schiebe die Spudgerspitze unter das Flexkabel des Näherungssensors und hebe den Sensor aus seinem Sitz heraus.

Setze die scharfe Kante eines iFixit Öffnungswerkzeugs gegenüber der Frontkamera unter das Flexkabel der Kameraeinheit.

Heble nach oben und trenne die Kante des Flexkabels von der Rückseite des Displays ab.

Setze die Spudgerspitze unter die gleiche Stelle am Flexkabel, welche du eben abgetrennt hast.

Trenne den restlichen Teil des Flexkabels ab, indem du den Spudger unter der Reihe der runden goldenen Ohrhörer-Lautsprecher-Kontakten entlang schiebst.

Entferne die Einheit aus Kamera und Sensorkabel.

Zwischen dem Display und drei Reihen von Kupferkontakten auf der Rückseite des Kamera-/Sensorkabels befindet sich ein Stückchen doppelseitiges schwarzes Isolierband. Es bleibt entweder am Display kleben, oder es kommt mit dem Kabel heraus.

Entferne die vier Y000 Schrauben an der Halterung über dem Home/Touch ID Sensor:

Eine 1,2 mm Schraube

Drei 1,3 mm Schrauben

Entferne die Halterung, welche den Home/Touch ID Sensor festhält.

Hebele mit einem Plastiköffnungswerkzeug unter der linken Kante des Verbinders am Home Button Kabel, um ihn so zu lösen.

Drehe die Displayeinheit herum. Benutze einen Haartrockner oder erwärme einen iOpener, um die untere Kante des Displays für 90 Sekunden zu erwärmen. So wird der Kleber darunter weich.

Trenne die Klebeverbindung des Home/Touch ID Sensorkabels mit einem Plektrum von der Rückseite des Displays.

Entferne die Home/Touch ID Sensoreinheit, indem du sie durch die Vorderseite des Displays durchziehst.

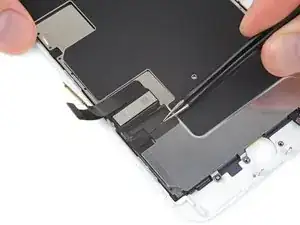

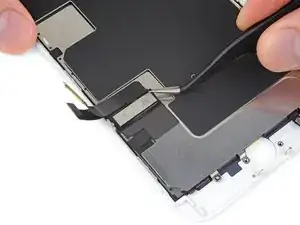

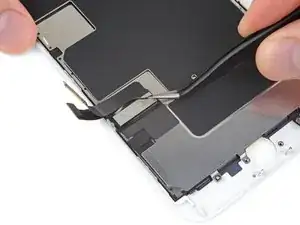

Ziehe den oberen rechteckigen Teil des Aufklebers an der LCD Abschirmung ab und trenne ihn so vom darunterliegenden Flexkabel.

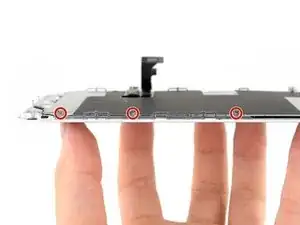

Entferne die drei 1,2 mm Y000 Schrauben von einer Seite der Display EMI Abschirmung.

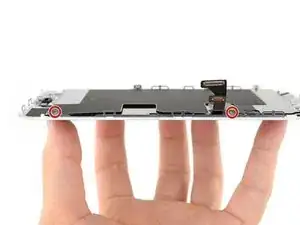

Entferne weitere zwei 1,2 mm Y000 Schrauben von der anderen Seite der EMI Abschirmung.

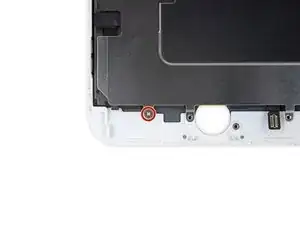

Entferne die 1,8 mm Kreuzschlitzschraube, welche die EMI Abschirmung am unteren Rand des Displays befestigt.

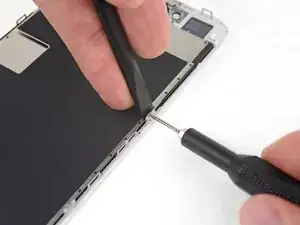

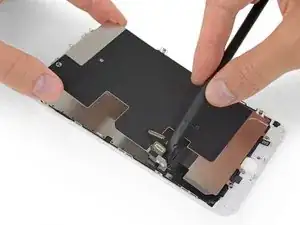

Hebe die LCD Abschirmung hoch und drücke gleichzeitig die umlaufenden Flexkabel nach unten.

Führe das Flexkabel durch den Ausschnitt in der LCD Abschirmung, achte dabei darauf, dass es sich nicht verhakt.

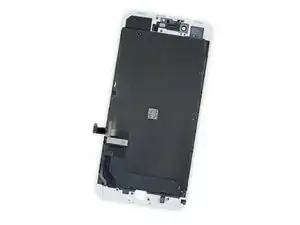

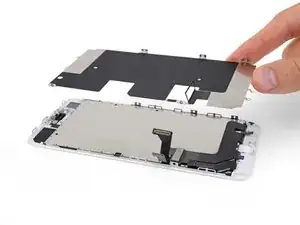

Entferne die LCD Abschirmung.

Nur das LCD und der Touchscreen bleiben zurück.
