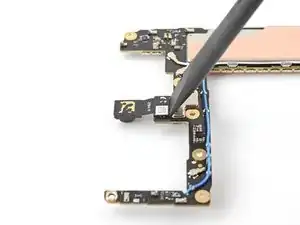

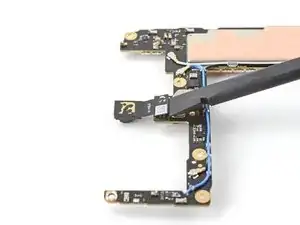

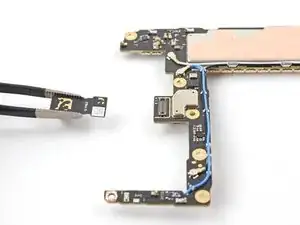

Google Pixel 6a Frontkamera tauschen

Geschrieben von: Alex Diaz-Kokaisl

Kommentare: 13

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

30 Minuten - 1 Stunde

Einleitung

Diese Anleitung wurde von iFixit-Mitarbeiter:innen verfasst und ist keine offizielle Reparaturanleitung von Google. Hier erfährst du mehr über unsere Qualitätsstandards.

Diese Anleitung zeigt, wie der Akku im Google Pixel 6a ausgetauscht werden kann.

Entlade zur Sicherheit das Handy vor der Reparatur auf unter 25%. Dadurch wird die Gefahr geringer, dass es in Brand gerät, wenn du den Akku während der Reparatur versehentlich beschädigst. Wenn der Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen.

Hinweis: Diese Anleitung wurde mit dem Verizon GB62Z-Modell erstellt. Diese Version ist mit einer speziellen 5G Millimeter-Antenne ausgestattet. Wenn du ein anderes Pixel-Modell hast, dann überspringe die entsprechenden Schritte.

Um die Reparatur abzuschließen, benötigst du passende Klebestreifen.

Werkzeuge

Schritt 1

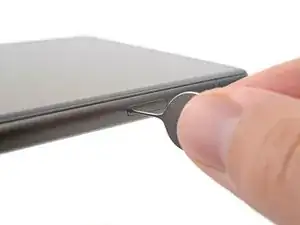

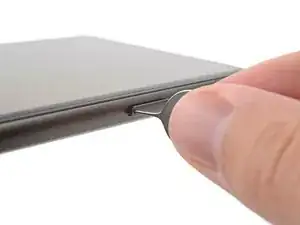

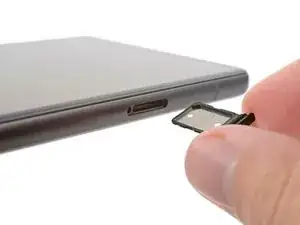

Setze ein SIM-Auswurfwerkzeug, -Bit oder eine aufgebogene Büroklammer in die Öffnung am SIM-Karteneinschub ein.
Drücke das Werkzeug fest hinein, bis der Einschub herauskommt.
Entferne den SIM-Karteneinschub.

Schritt 2

Schalte dein Handy vor der Reparatur komplett aus.
Lege einen erwärmten iOpener zwei Minuten lang auf die rechte Displaykante.
Du kannst auch einen Haartrockner, ein Heißluftgebläse oder eine Heizplatte verwenden. Sei aber vorsichtig und überhitze das Smartphone nicht, das Display und der eingebaute Akku sind sehr wärmeempfindlich.

What's a good temperature to set to hotplate to for a repair like this?

David -

I used a hair dryer to heat up the adhesive. Unfortunatly the IOpener did not work for me. Even with the hair dryer, it was quiet difficult to soften the adhesive. It might have been due to the phone beeing only a few months old.

It was quiet difficult to seperate the screen, but it eventuelly worked. I feel like it took the heat a while to move through the cover and heat up all of the adhesive. After almost giving up, I tried again after a few minutes without heating it again and it suddenly worked. So keep that in mind.

LetsTryThisNext -

Agree with LetsTryThisNext's comment -- it takes a while for the adhesive to loosen. Expect to be at it for 20, 30 minutes -- with the iOpener not working (for me either), re-microwaving the iOpener, then hair dryer, then suction cup not sticking, etc. Good idea to give it a few minutes between each heating attempt.

Steve -

Schritt 3

Während der Kleber weich wird, schaue dir folgende Informationen an:
Displaynaht: Diese Naht trennt das Display vom restlichen Smartphone. Heble nie in dieser Naht.
Rahmennaht: Das ist die Naht zwischen der Kunststoffeinfassung des Displays und dem Rahmen. Sie wird mit Kunststoffclips zusammen gehalten. Hier muss das Hebelwerkzeug eingesetzt werden.

Schritt 4

Bringe einen Saugheber mittig so nahe wie möglich an der rechten Seitenkante an.
Ziehe fest und gleichmäßig am Saugheber, bis sich ein Spalt zwischen der Displayeinfassung und dem Rahmen öffnet.
Setze ein Plektrum in den Spalt ein.
Je nach Alter deines Smartphones kann dies mehr oder weniger schwer gehen. Eventuell musst du erneut erwärmen und nochmals probieren.
Wenn das Display stark gesplittert ist, haftet der Saugheber besser, wenn du das Display mit mit einer Schicht von durchsichtigem Klebeband überklebst. Du kannst auch starkes Paketband anstelle des Saughebers benutzen. Wenn alles nicht hilft, dann klebe den Saugheber mit Sekundenkleber fest.

Would be helpful to have alternative solutions offered here for those with shattered screens, since suction cups don't work.

Paul York -

Hi Paul.

Thank you for your comment! I have updated the step to provide an alternative solution for shattered screens.

Alex Diaz-Kokaisl - 22/11/22

Would just like to note that in my particular case even tape or super glue did not work, due to the screen being shattered right along the spot where you need to place the suction cup. I ended up resorting to inserting a razor blade into the seam to open it just enough to insert the pick.

mkirwin -

I'm in the same boat as mkirwin no amount of pulling with the suction cup worked, I had to use a razor blade to get the seam separated enough to insert a pick. Maybe I didn't heat up the adhesive enough but that stuff is super strong

Tanner Davis -

If your suction cup is not working properly: Heat it up a little bit and it will have a lot more suction.

LetsTryThisNext -

Ditto, needed to use a razor blade to get it started. Thank you mkirwin & Tanner D for posting that tip here.

Steve -

Schritt 5

Lasse den Saugheber befestigt und kippe das Plektrum steil nach oben.
Drücke das Plektrum nach unten, während du es steil hältst.
Schiebe das Plektrum nur 3,5 mm weit ein, damit keine Schäden im Inneren entstehen.

Unfortunatly my plectrums I got with the pro tool kit bent way too easy to open up this first crack between screen and housing. But the reason might have been, that the adhesive was not soft enough yet

LetsTryThisNext -

Schritt 6

Schiebe das Plektrum an der rechten Kante entlang, um die Clips zwischen Displayeinfassung und Rahmen zu lösen.
Lasse das Plektrum in der rechten oberen Ecke stecken.

Schritt 7

Rolle das Plektrum um die obere rechte Ecke des Smartphones, um die Clips zu lösen.
Lasse das Plektrum in der oberen rechten Ecke stecken, damit die Clips nicht wieder einschnappen.
Setze das Plektrum nicht tiefer als 4 mm ein, damit keine Schäden im Inneren entstehen.

Schritt 8

Setze ein weiteres Plektrum in den eben entstanden Spalt ein.
Schiebe das Plektrum an der Oberkante entlang und löse dabei die Clips.
Wenn du an der Frontkamera bist, setze das Plektrum nicht tiefer als 3 mm ein, damit das Objektiv nicht beschädigt wird.

Schritt 9

Rolle das Plektrum um die obere linke Ecke des Smartphones, um die Clips zu lösen.
Lasse das Plektrum in der oberen linken Ecke stecken, damit die Clips nicht wieder einschnappen.

I found that using the side of the pick instead of the point made it easier to keep from over-inserting the pick and it provided more area to keep the glass separated from the frame. It was also easier to slide it around the edges this way. Still had to use the point to get under the frame initially.

mark schneider -

Schritt 10

Setze ein weiteres Plektrum in den eben entstandenen Spalt ein.
Schiebe das Plektrum an der linken Kante entlang und löse dabei die Clips.
Setze das Plektrum nicht tiefer als 3 mm ein damit keine Teile im Inneren beschädigt werden.
Wiederhole das Verfahren, also Rollen und Lösen an der letzten Kante.
Nun sollte es möglich sein, das Display vom Rahmen abzutrennen. Wenn es noch nicht geht, dann löse eventuell noch eingehakte Clips mit einem Plektrum.

Schritt 11

Entferne das Display noch nicht ganz, es ist noch durch ein Kabel mit dem Rahmen verbunden.
Hebe das Display an der rechten Kante an und klappe es wie ein Buch nach links auf.
Lege das Display mit der Scheibe nach unten parallel zum Rahmen.
Verdrehe das Display nicht und entferne es nicht zu weit vom Rahmen, um Schäden am Flachbandkabel zu vermeiden.

Schritt 12

Das Displaykabel-Halterung ist mit Metallclips befestigt.
Biege die Halterung an der linken Seite mit einer Pinzette hoch, bis sich der Metallclip löst.
Entferne die Halterung des Displaykabels.

Schritt 13

Heble den Druckstecker des Displaykabels mit einem Spudger hoch und trenne ihn ab.
Um Press-fit Verbinder, so wie diesen hier, wieder anzuschließen, musst du ihn erst sorgfältig ausrichten und auf einer Seite andrücken, bis er einrastet. Wiederhole das dann auf der anderen Seite. Drücke nicht in der Mitte. Wenn der Stecker schlecht ausgerichtet ist, können die Kontakte verbogen und dauerhaft beschädigt werden.

be incredibly careful when removing and installing the cable, the many tiny components along the edge and under the tab are incredibly fragile. This is one of, if not, the most important step.

Jeffrey Leon -

At this step I had some trouble to reattach the connector. When I pushed down one side the other would pop up again. I solved the issue by carefully pressing down both sides with the tweezers.

LetsTryThisNext -

Schritt 14

Der Mittelrahmen und der obere Lautsprecher sind mit einem silbernen Klebeband verbunden. Ziehe es mit einer Pinzette zurück.
Entferne das Klebeband nicht ganz. Es genügt, wenn der Lautsprecher und der Mittelrahmen nicht mehr miteinander verbunden sind.

Schritt 15

Ziehe das Klebeband über den beiden Schrauben links und rechts vom USB-C-Anschluss mit einer Pinzette zurück.

Schritt 16

Entferne die 16 Torx T3 Schrauben, mit denen der Mittelrahmen am Rahmen befestigt ist:
Neun 4,3 mm Schrauben
Vier 2,9 mm Schrauben
Zwei 4,9 mm Schrauben
Eine 4,6 mm Schraube

Schritt 17

Setze einen Spudger zwischen der oberen Seite des Mittelrahmens und dem Rahmen nahe bei der Frontkamera ein.
Heble mit dem Spudger hoch, bis sich die Clips oben am Mittelrahmen lösen.

Schritt 18

Setze einen Spudger zwischen der unteren linken Seite des Mittelrahmens und dem Rahmen ein.
Heble mit dem Spudger hoch, bis sich die Clips unten am Mittelrahmen lösen.

Schritt 19

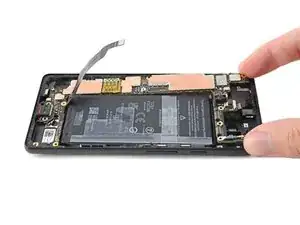

Entferne den Mittelrahmen.
Das kann etwas schwer gehen. Das ist aber normal, da der Mittelrahmen wegen der Wärmeleitpaste ein wenig am Kühlkörper festhaftet.
Beim Zusammenbau ist jetzt eine gute Gelegenheit, um das Smartphone einzuschalten und ausgiebig zu testen. Bevor du weiterarbeitest musst du es wieder komplett ausschalten.

Schritt 20

Schabe die Wärmeleitpaste mit dem flachen Ende des Spudger ab.
Beseitige alle Reste der Paste. Benutze dazu Isopropylakohol und Filterpapier oder ein fusselfreies Tuch.
Säubere auch den Mittelrahmen von der Wärmeleitpaste.
Beim Zusammenbau hilft dir diese Anleitung neue Wärmeleitpaste aufzutragen.

Schritt 21

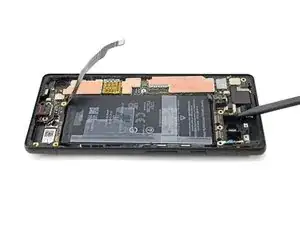

Heble den Druckstecker des Akkus mit dem Spudger hoch und trenne ihn ab.

Schritt 22

Wenn dein Gerät keine 5G mmWave Antenne hat, überspringe die nächsten vier Schritte.
Entferne die 2,9 mm T3 Torx Schraube, mit der die Halterung der 5G mmWave Antenne befestigt ist.

Schritt 23

Ziehe die Halterung mit den Fingern oder einer Pinzette zur rechten Kante des Smartphones hin, bis sich der Clip löst.
Entferne die Halterung der 5G mmWave Antenne.

Schritt 24

Heble den Druckstecker der 5G mmWave Antenne mit dem Spudger hoch und trenne ihn ab.

Schritt 25

Entferne die 5G mmWave Antenne mit den Fingern oder einer Pinzette.

Schritt 26

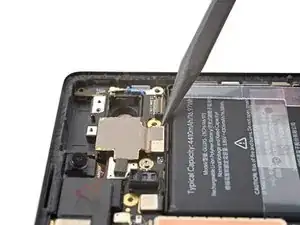

Heble den Druckstecker der Ultraweitwinkelkamera mit dem Spudger hoch und trenne ihn ab.

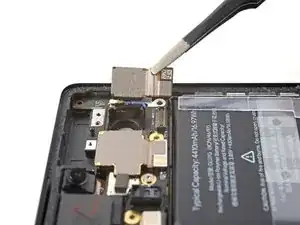

Entferne die Ultraweitwinkelkamera.

Schritt 27

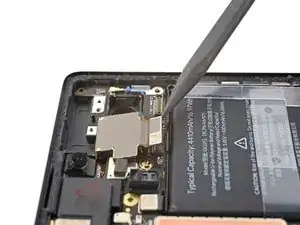

Heble den Druckstecker der Weitwinkelkamera mit dem Spudger hoch und trenne ihn ab.

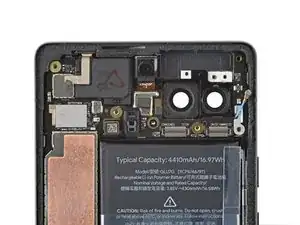

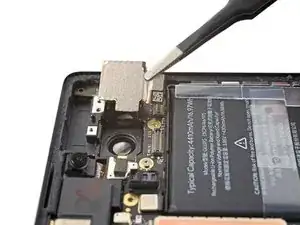

Entferne die Weitwinkelkamera.

Schritt 28

Entferne die 2,9 mm Torx T3 Schraube, mit der die Hauptplatine befestigt ist.

Schritt 29

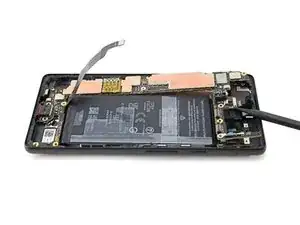

Setze einen Spudger oben zwischen der Hauptplatine und dem Rahmen nahe bei der Frontkamera ein.

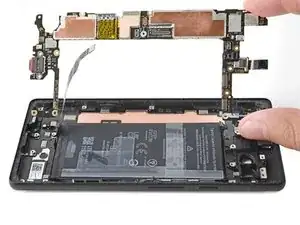

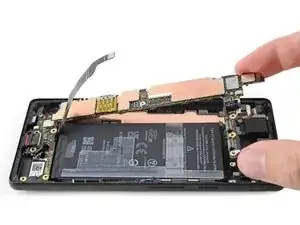

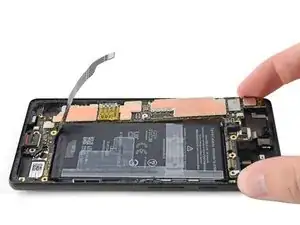

Heble die Hauptplatine mit dem Spudger hoch, bis du sie mit dem Finger fassen kannst.
